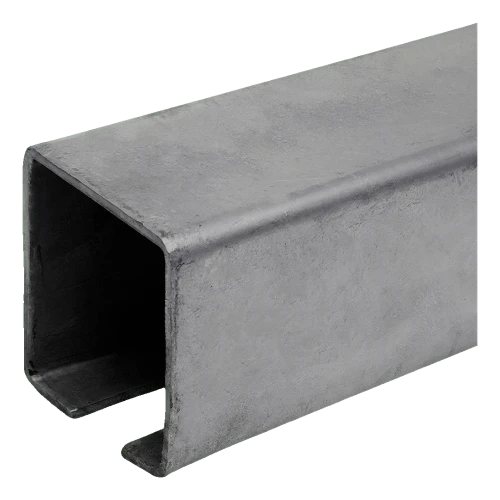

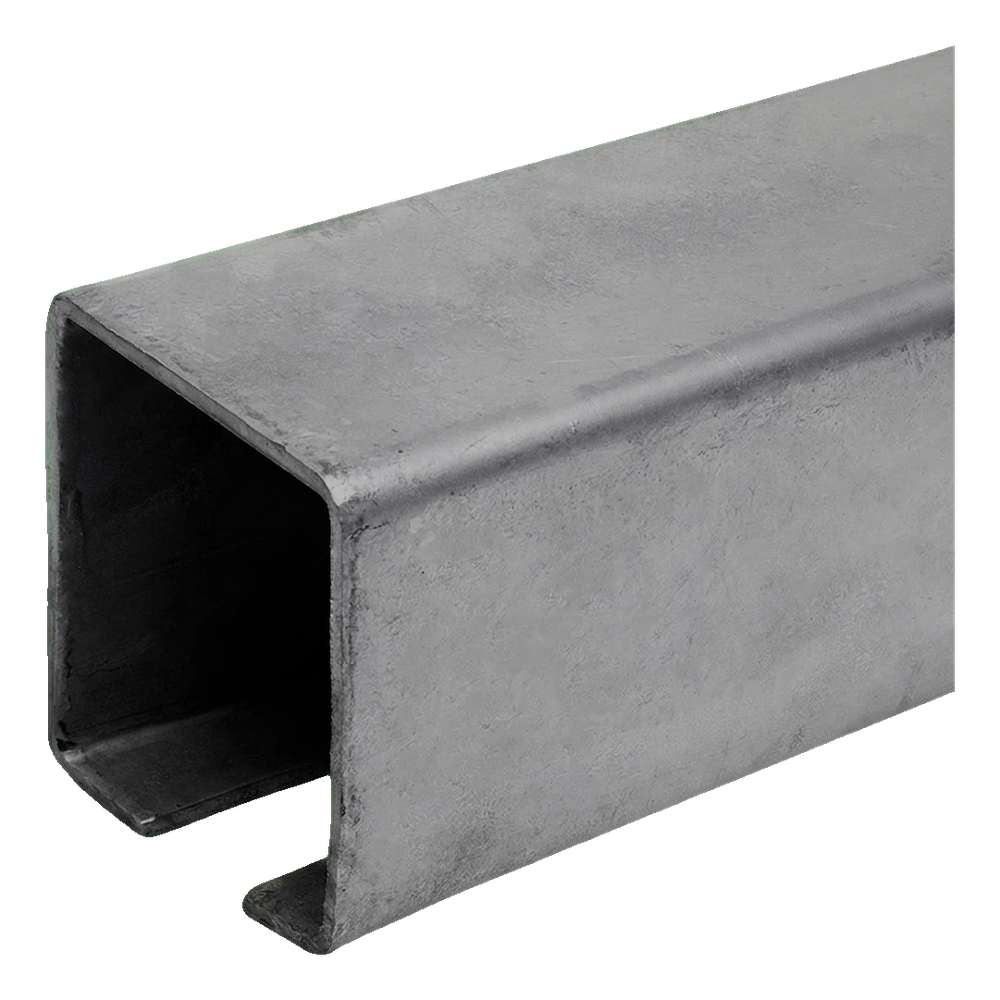

PSG jízdní dráha pro posuvné brány – ocelový C profil 70×70 mm, L=6000 mm

Přejít na zpětnou vazbu k produktu

Jízdní dráha PSG ocelový C profil 70×70 mm, délka 6000 mm. Tloušťka stěny 4 mm, jízdní štěrbina 22,5 mm. Neocinkovaná ocel, hmotnost 40,2 kg. Pro samonošné posuvné brány.

Přejít na úplný popis
s DPH bez DPH
Cena 1 985,39 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] szyny-jezdne #115

  • Materiál Ocel

Popis

Nosný C profil pro posuvnou bránu · 70 × 70 mm · 6 m

C profil 70 × 70 mm se stěnou 4 mm a štěrbinou 22,5 mm, délka 6000 mm – nosný prvek křídla samonosné posuvné brány

70 × 70 mmprůřez
4 mmstěna
6 mdélka

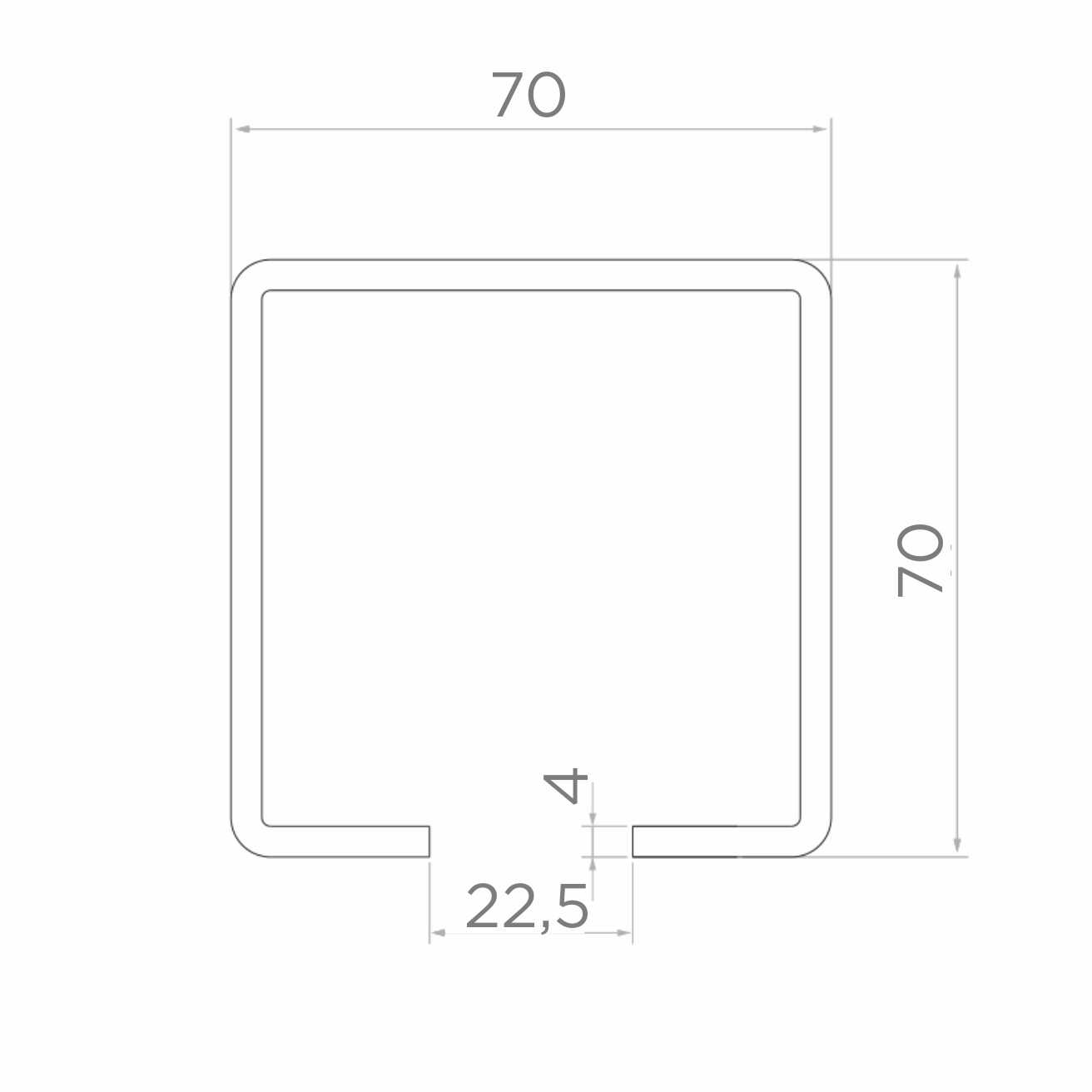

Rozměrový výkres nosného C profilu: profil a × h = 70 × 70 mm, stěna s = 4 mm, štěrbina 22,5 mm, délka L = 6000 mm
Otevřít rozměrový výkres v plné velikosti
Ilustrační výkres: průřez profilu a boční pohled (přerušený). Rozměry podle výkresu výrobce.

Rychlé rozhodnutí

PoužitíNosný profil křídla samonosné posuvné brány – uvnitř profilu se pohybují pojezdové vozíky
VýběrPojezdové vozíky, koncovou krytku profilu a nájezdové kolečko vyberte podle profilu 70 × 70 mm
PodmínkyProfil bez antikorozního povlaku – po zkrácení a svaření brány jej ošetřete (zinkováním nebo nátěrem)

O produktu

Nosný C profil tvoří nosný prvek křídla samonosné posuvné brány. Přivařuje se ke konstrukci křídla a uvnitř něj se pohybují pojezdové vozíky upevněné na základu.

Průřez má vnější rozměry a × h rovné 70 × 70 mm a stěnu s 4 mm. Ve spodní stěně je štěrbina 22,5 mm, kterou procházejí nosné čepy vozíků. Délka profilu L je 6000 mm; rozměry vycházejí z výkresu výrobce.

Profil je z oceli bez povlaku, proto je po zhotovení křídla nutné jej ošetřit proti korozi. Hmotnost jednoho kusu je 40,2 kg.

Rozměry

Vnější průřez a × h70 × 70 mm
Tloušťka stěny s4 mm
Šířka štěrbiny22,5 mm
Délka L6000 mm
Rozměry podle výkresu výrobce.

Materiál a povlak

Materiálocel
Povlakbez povlaku

Prodejní jednotka

Prodejní jednotka1 ks
Hmotnost jednotky40,2 kg
Hmotnost podle údajů dodavatele (orientační hodnota).

Výběr a montáž

  • ✓Vyberte pojezdové vozíky pro profil 70 × 70 mm – profil a vozíky musí odpovídat stejné velikosti systému.
  • ✓Profil zkraťte a přivařte ke konstrukci křídla štěrbinou dolů; štěrbina 22,5 mm vede vozíky.
  • ✓Po svaření ošetřete ocel proti korozi a uzavřete konce profilu koncovou krytkou s kolečkem.

Důležité

Přípustnou hmotnost a délku křídla určuje sada pojezdových vozíků, nikoli samotný profil. Před výběrem profilu zkontrolujte parametry vozíků.
