PSG dojezdová kapsa brány 60 pro nosný C profil 60×60 mm – samonosná posuvná brána

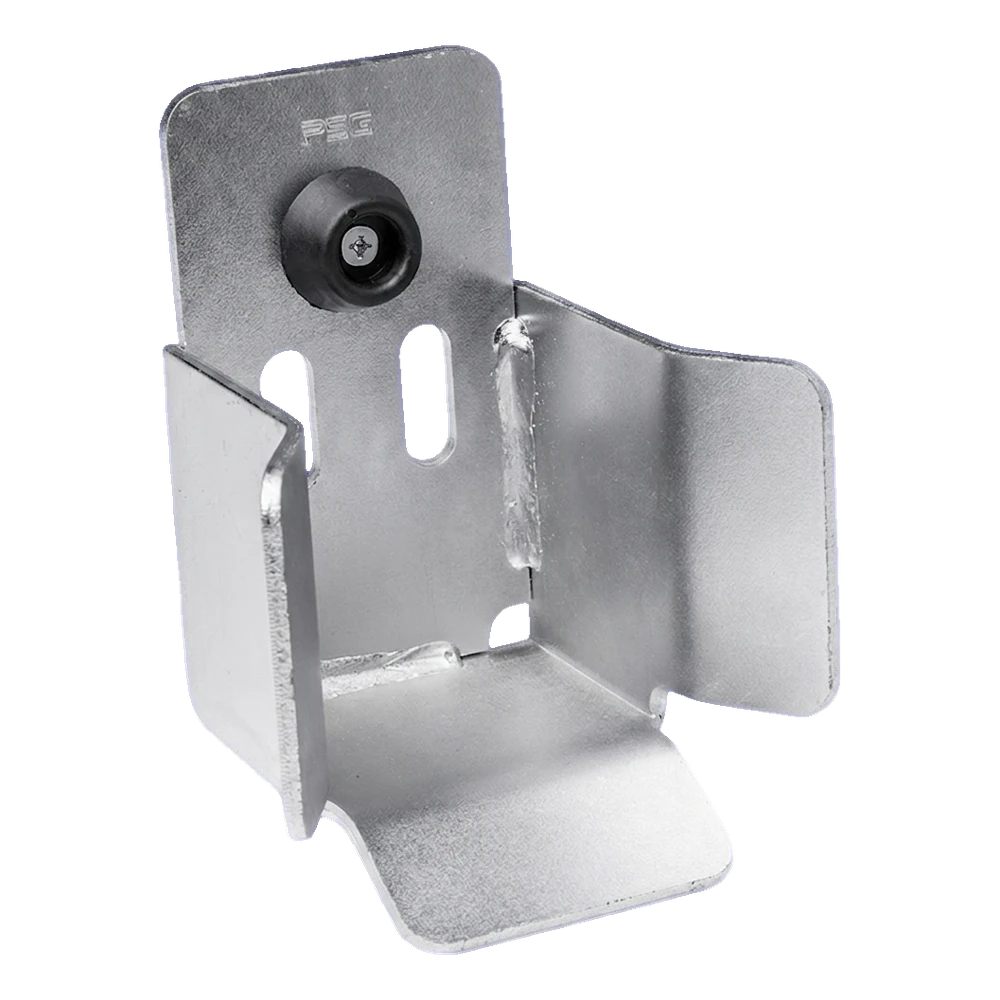

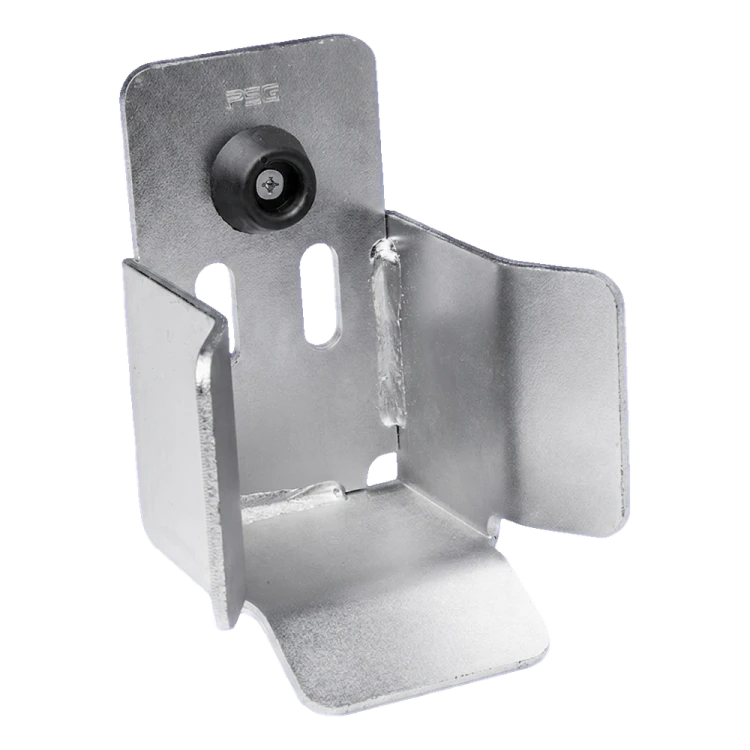

PSG dojezdová kapsa 60 je odolný vodicí prvek určený pro montáž samonosných posuvných bran vybavených nosným C profilem o průřezu 60×60 mm. Je vyrobena z silného ocelového plechu o tloušťce 4 mm a zajišťuje stabilní vedení a jistý dojezd křídla brány na pojezdový vozík. Kalichový tvar s rozevřenými bočními stěnami usnadňuje zavedení profilu i při malých odchylkách v nastavení — urychluje to montáž a eliminuje nutnost opakovaného seřizování.

Kapsa je vybavena dorazovou kladkou namontovanou na montážním plechu, která tlumí vibrace a chrání profil před přímým kontaktem s kovem. Montážní otvory ve tvaru podlouhlých otvorů umožňují seřízení polohy kapsy po jejím přišroubování k nosné konstrukci — získáte přesné přizpůsobení bez nutnosti opětovného vrtání.

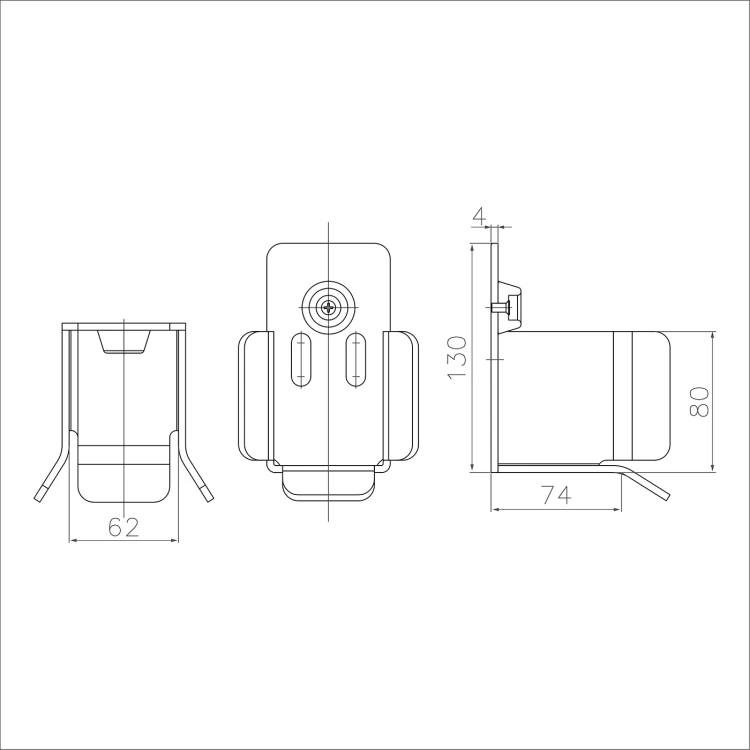

Rozměry a technické údaje

Použití a montáž

Dojezdová kapsa se montuje na sloupek nebo nosnou konstrukci v cílovém bodě zavírání brány. Jejím úkolem je bezpečně navést nosný C profil na pojezdový vozík při zavírání křídla. Rozevřené boční stěny ve tvaru nálevky kompenzují malé odchylky dráhy brány, což je obzvlášť důležité u dlouhých polí a při proměnlivých teplotních podmínkách ovlivňujících roztažnost konstrukce.

Montážní otvory typu podlouhlý otvor umožňují plynulé seřízení ve svislém i vodorovném směru bez nutnosti vrtání nových otvorů — to je skutečná úspora času na stavbě. Pevná konstrukce z plechu 4 mm zaručuje dlouholetý bezporuchový provoz i u intenzivně využívaných průmyslových bran.
