PSG čep s destičkou ocelový, dolní pant pro křídlovou bránu. Montážní destička 60×60×15 mm, čep Ø20 mm, délka 89 mm. Nosnost páru pantů 150 kg na křídlo 2 m. Hmotnost 0,59 kg.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-387
Vlastnosti produktu
[PIM] zawiasy #113
- Typ závitu M10
- Materiál Ocel
- Nastavení Ano
- Průměr 20
- Způsob montáže K zazdění
Popis
PSG čep s destičkou 60×60 mm – dolní pant pro křídlovou bránu

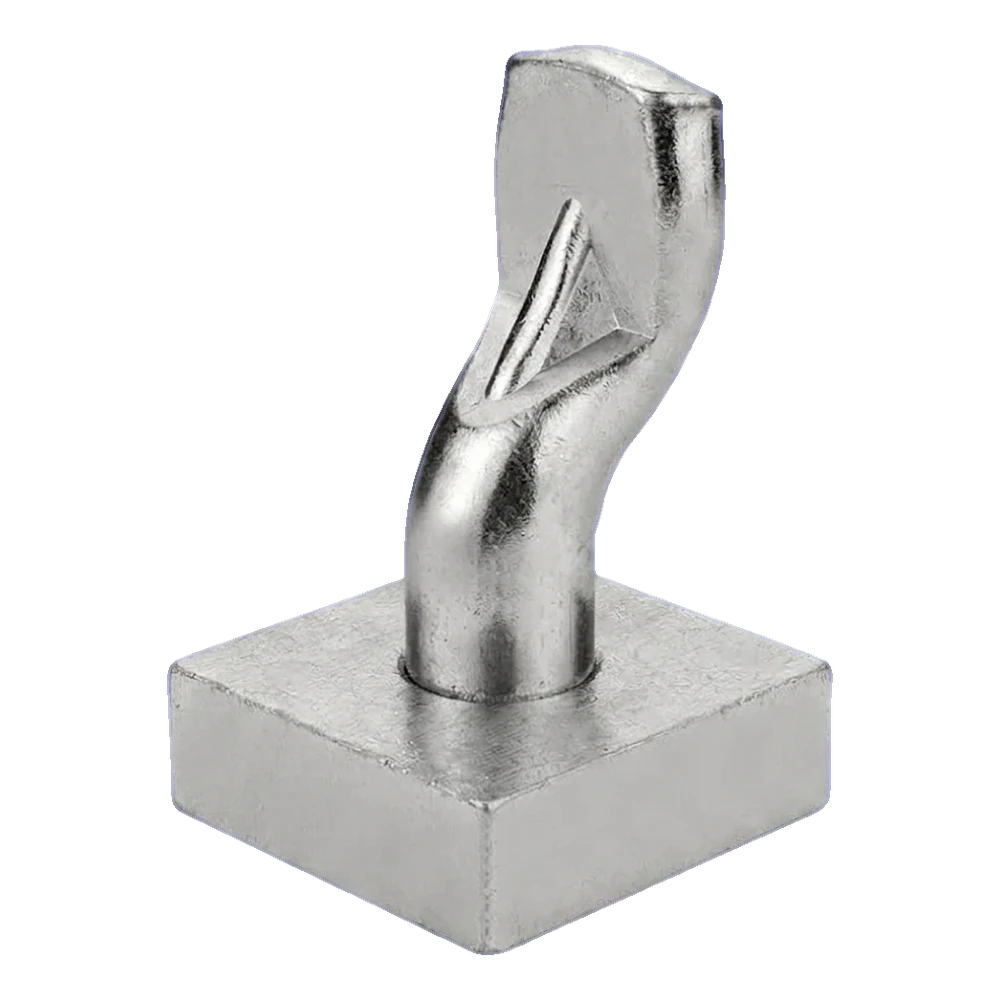

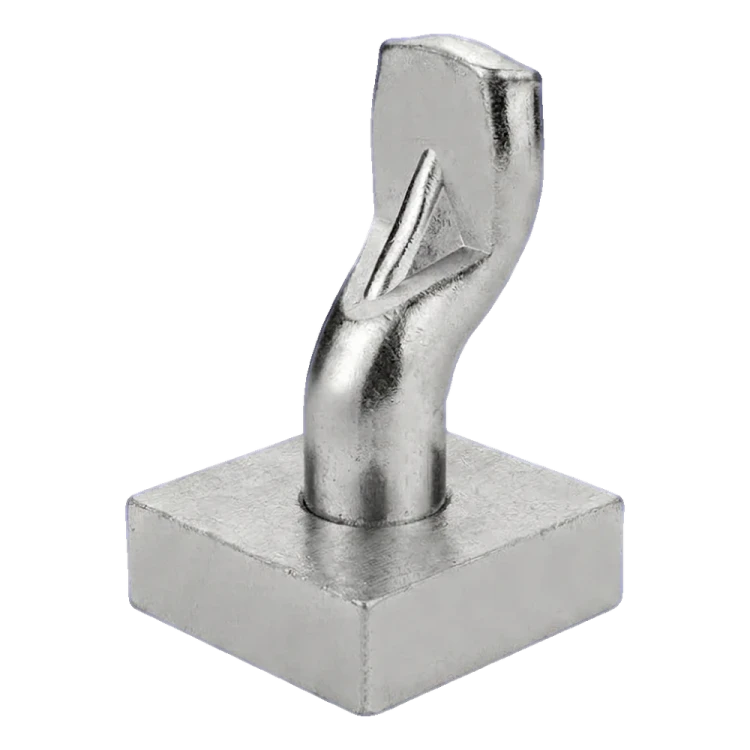

PSG čep s destičkou (30) je ocelový dolní pant určený pro montáž křídlových bran. Element se skládá z čepu osazovaného do pouzdra horního pantu a čtvercové montážní destičky, která se připevňuje k základu brány. Solidní, celistvá konstrukce z oceli zajišťuje vysokou nosnost a trvanlivost i při intenzivním provozu.
Přípustné zatížení páru pantů (horní + dolní) na křídlo brány o délce 2 m činí 150 kg, což umožňuje bezpečné zavěšení těžkých křídel s plnou nebo panelovou výplní. Čep se montuje zdola – destička tvoří stabilní základ a profilovaný čep s drážkou zajišťuje jisté osazení a volné otáčení křídla.

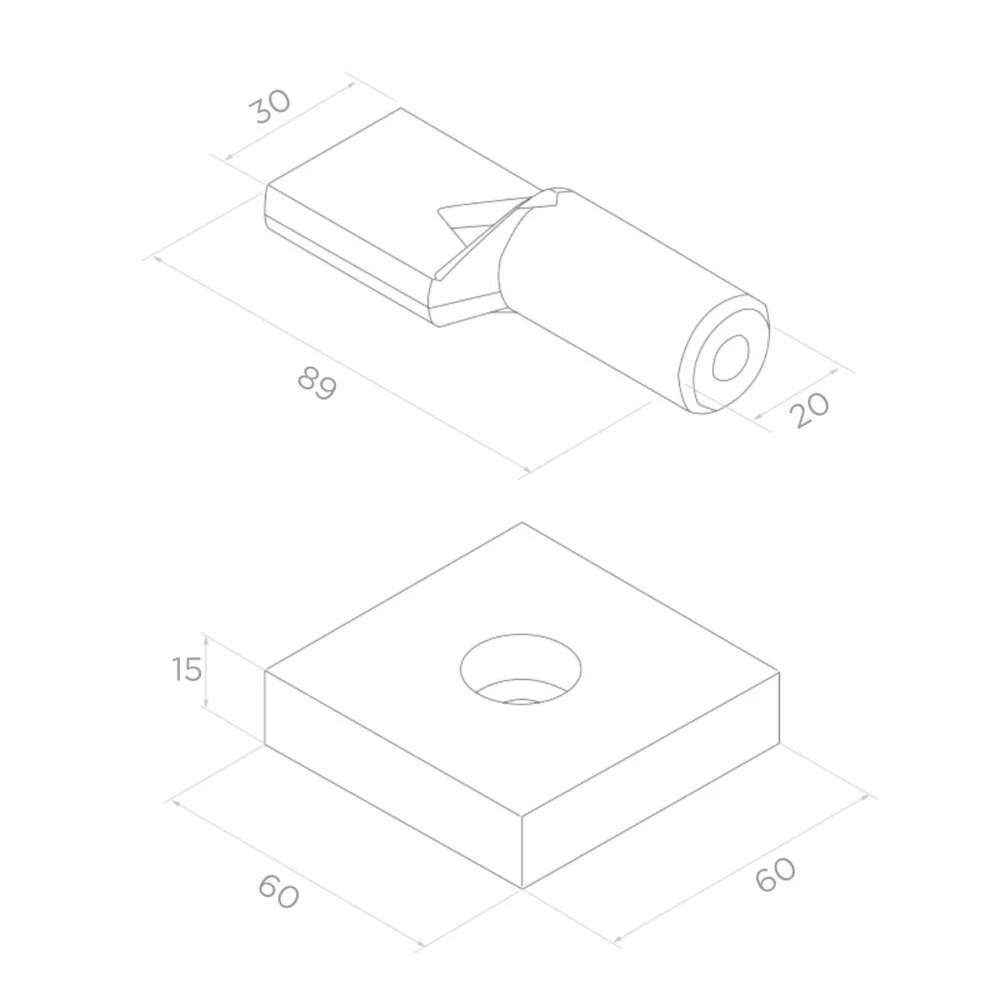

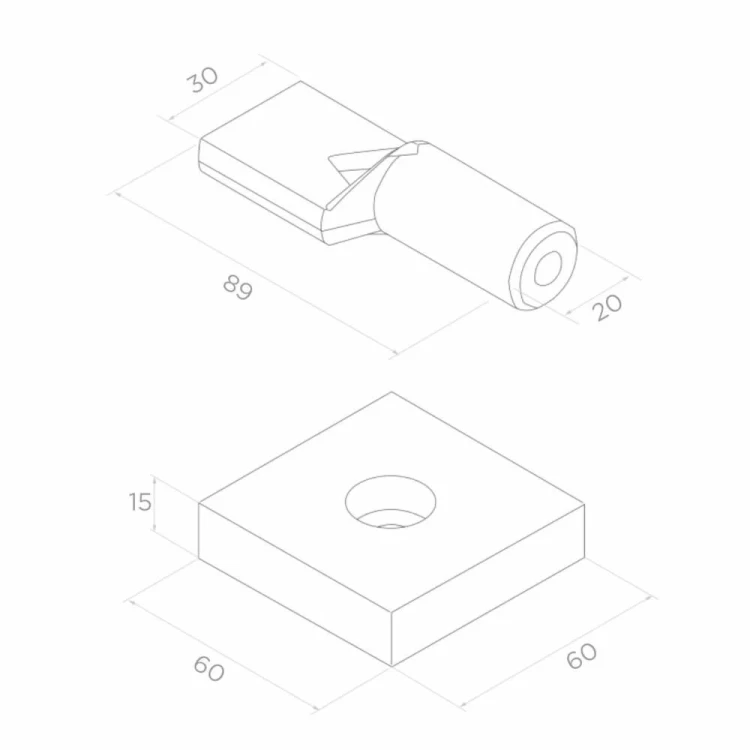

Rozměry a technické parametry
- Celková délka čepu: 89 mm
- Šířka hlavice čepu: 30 mm
- Průměr cylindrické části čepu (osa otáčení): Ø20 mm
- Rozměry montážní destičky: 60 × 60 mm
- Tloušťka montážní destičky: 15 mm
- Materiál: ocel
- Hmotnost: 0,59 kg
- Přípustné zatížení páru pantů (křídlo 2 m): 150 kg
- EAN: 5901289676243
- Výrobce: PSG
Použití a montáž
Čep s destičkou je dolním elementem pantu křídlové brány. Destička se montuje ke sloupku nebo základu oplocení pomocí šroubů (centrální otvor v destičce) a čep tvoří osu, na které se otáčí křídlo brány. Produkt je určen pro použití v páru s odpovídajícím horním pantem – společně tvoří kompletní pantový systém pro jedno křídlo. Díky masivní konstrukci a jednoduché geometrii je montáž rychlá a nevyžaduje specializované nástroje, což se promítá do kratšího času realizace zakázky na stavbě.
