PSG Sloupek zábradlí střední průchozí fi 42,4 mm AISI 304 – 4 držáky, satén
produkt nedostupný
přidat do seznamu přání
Popis

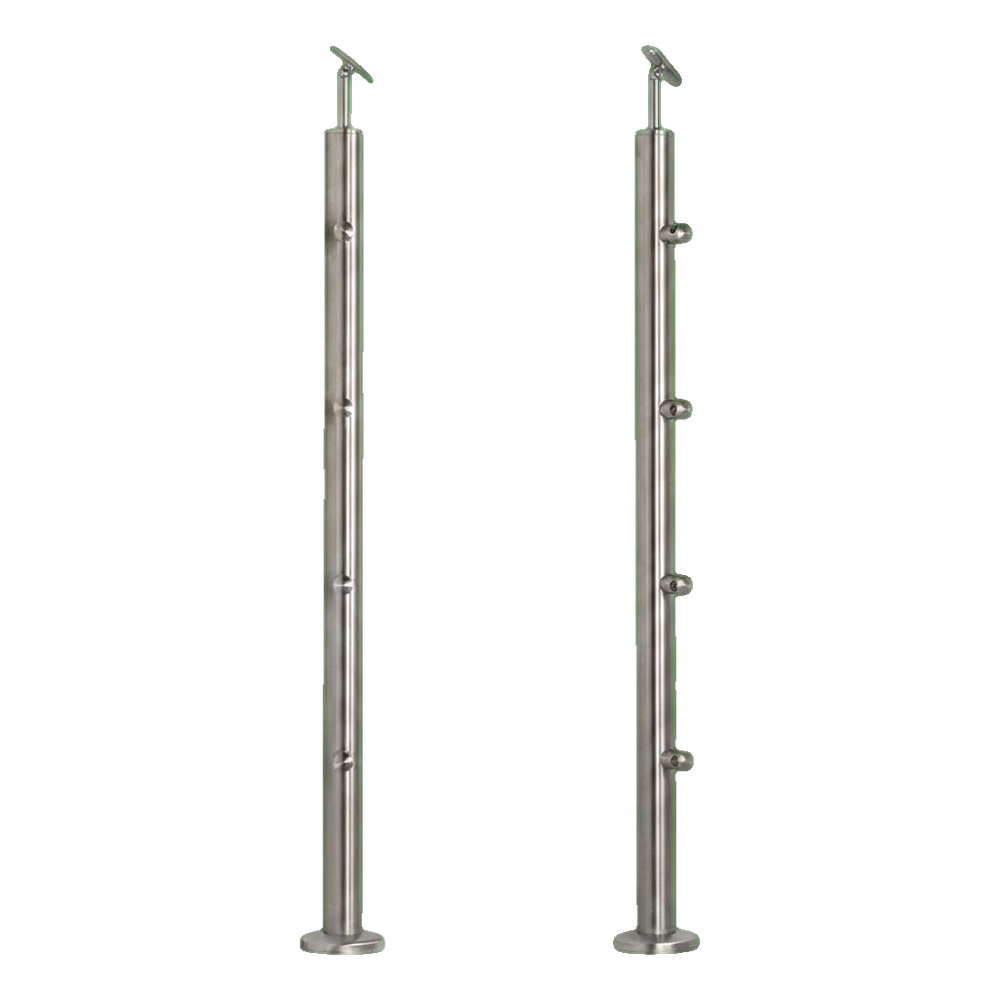

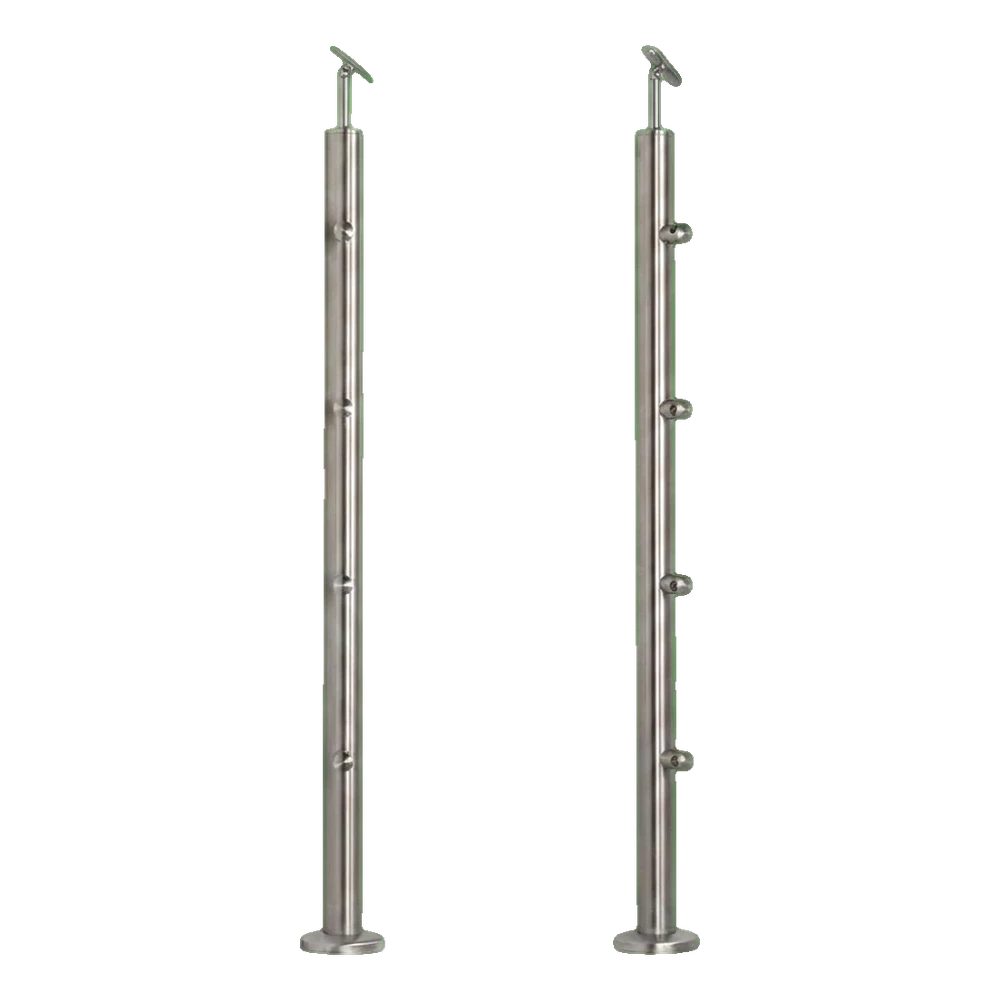

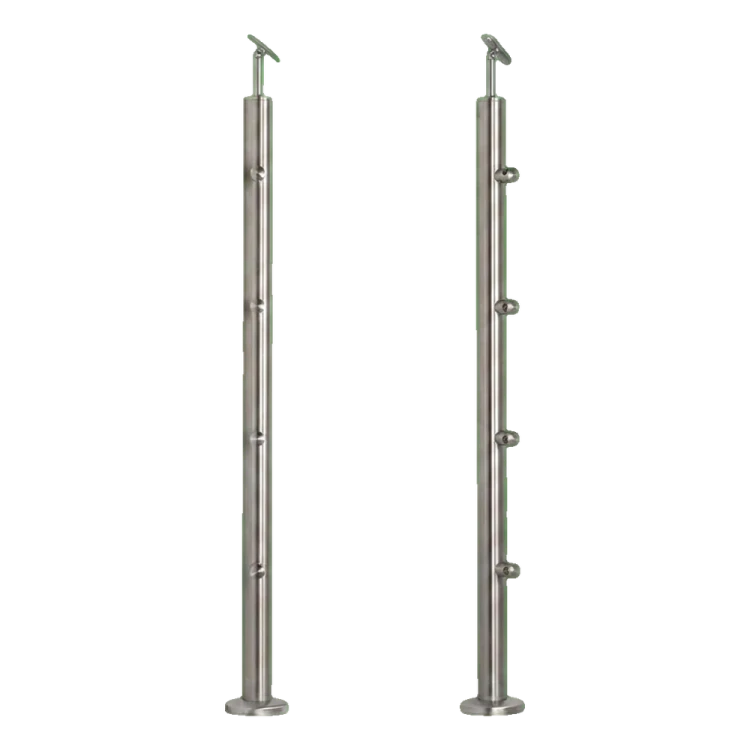

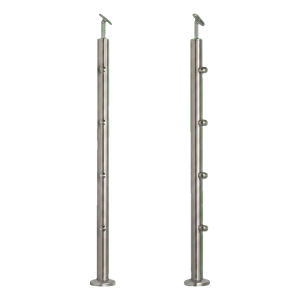

PSG Sloupek zábradlí střední průchozí fi 42,4 mm AISI 304 – 4 držáky, satén
Sloupek zábradlí střední (průchozí) z nerezové oceli AISI 304 v saténovém provedení — univerzální konstrukční prvek pro balkónová a schodišťová zábradlí. Díky 4 průchozím držákům na výplňové trubky ø 12 mm umožňuje sloupek vytvářet estetické, lineární výplně zábradlí bez nutnosti dalšího vrtání.
Spojky madel dodávané v sadě nejsou natrvalo přilepené, což dává instalatérovi plnou svobodu — umožňuje přesné nastavení sloupku k podmínkám panujícím na stavbě a v případě potřeby také jeho zkrácení vyplývající z nerovností podlahy. Pro montáž spojek se doporučuje použití anaerobního lepidla pro nerezovou ocel.
Technické parametry sloupku
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén (broušený)
- Průměr trubky sloupku: ø 42,4 mm
- Tloušťka stěny trubky: 2 mm
- Výška sloupku (trubka): 960 mm
- Celková výška s madlem: 1002,4 mm
- Rozteč průchozích držáků: 190 mm
- Vzdálenost od podlahy k prvnímu držáku: 200 mm
- Závity pro uchycení držáků: 4× M6
- Průměr výplňových trubek: ø 12 mm
- Určení: interiéry, montáž do podlahy
- Systém: 42,4
- Hmotnost: 2,4 kg
- EAN: 5903313202091
Obsah sady
- Sloupek (trubka ø 42,4 × 960 mm)
- Průchozí držáky na trubky ø 12 mm — 4 ks
- Spojka madla (podpora)
- Krycí rozeta

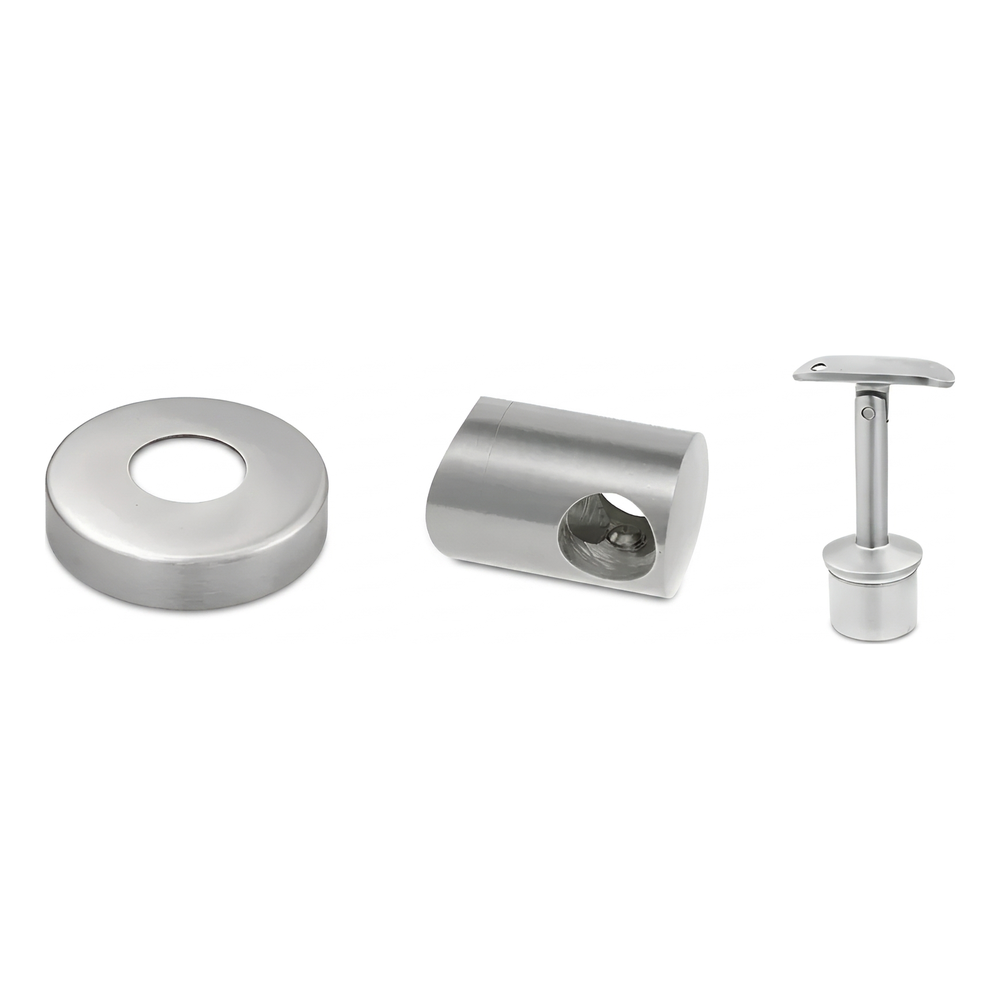

Komponenty sady
Každá sada obsahuje komponenty připravené k montáži: krycí rozetu zakrývající místo průchodu sloupku podlahou, čtyři průchozí držáky pro výplňové trubky a regulovatelnou spojku madla. Tyto prvky umožňují rychlé a estetické dokončení zábradlí bez nutnosti objednávat příslušenství zvlášť.
Rozměry komponentů

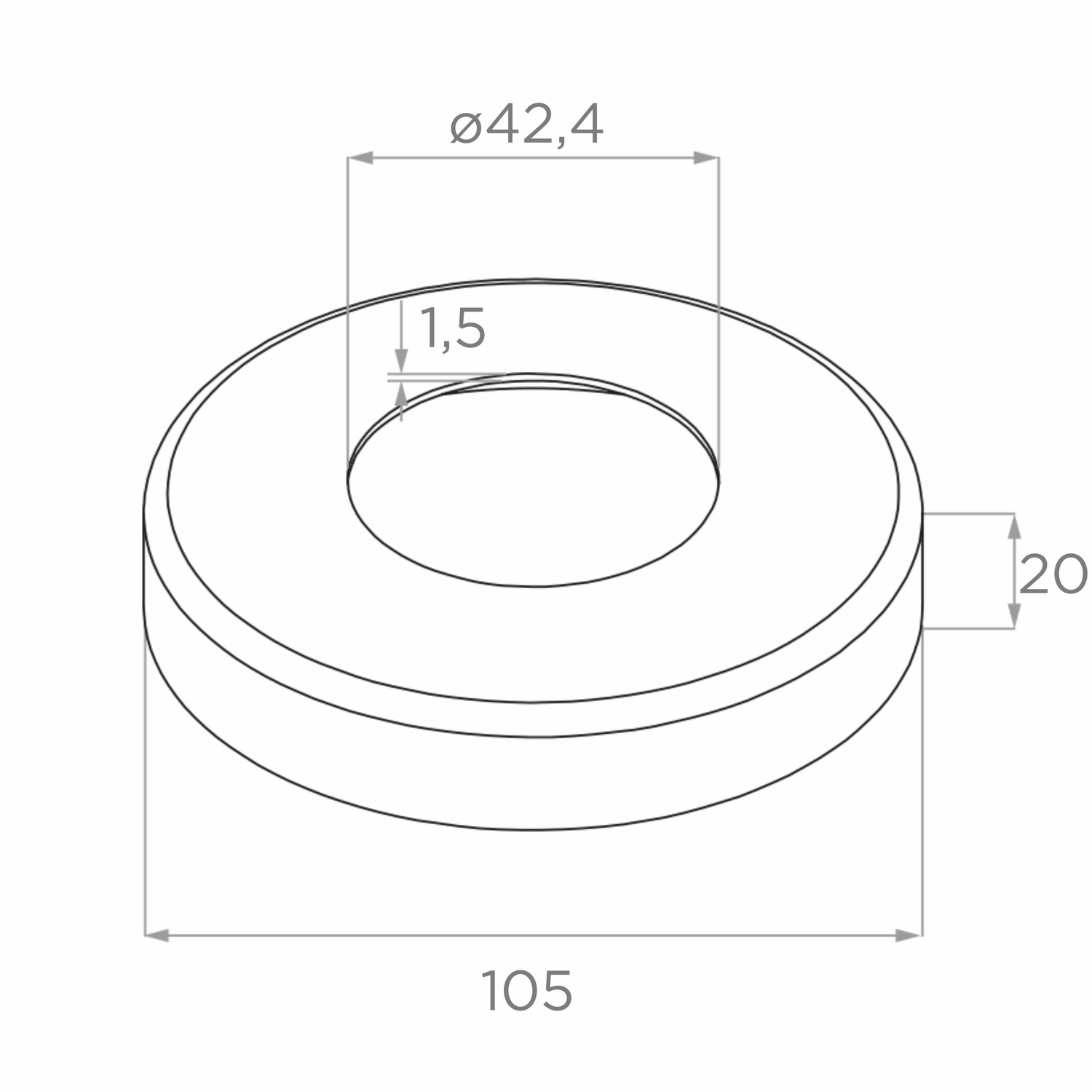

Krycí rozeta:
- Vnější průměr: 105 mm
- Vnitřní průměr (otvor): ø 42,4 mm
- Výška: 20 mm
- Tloušťka vnitřního límce: 1,5 mm

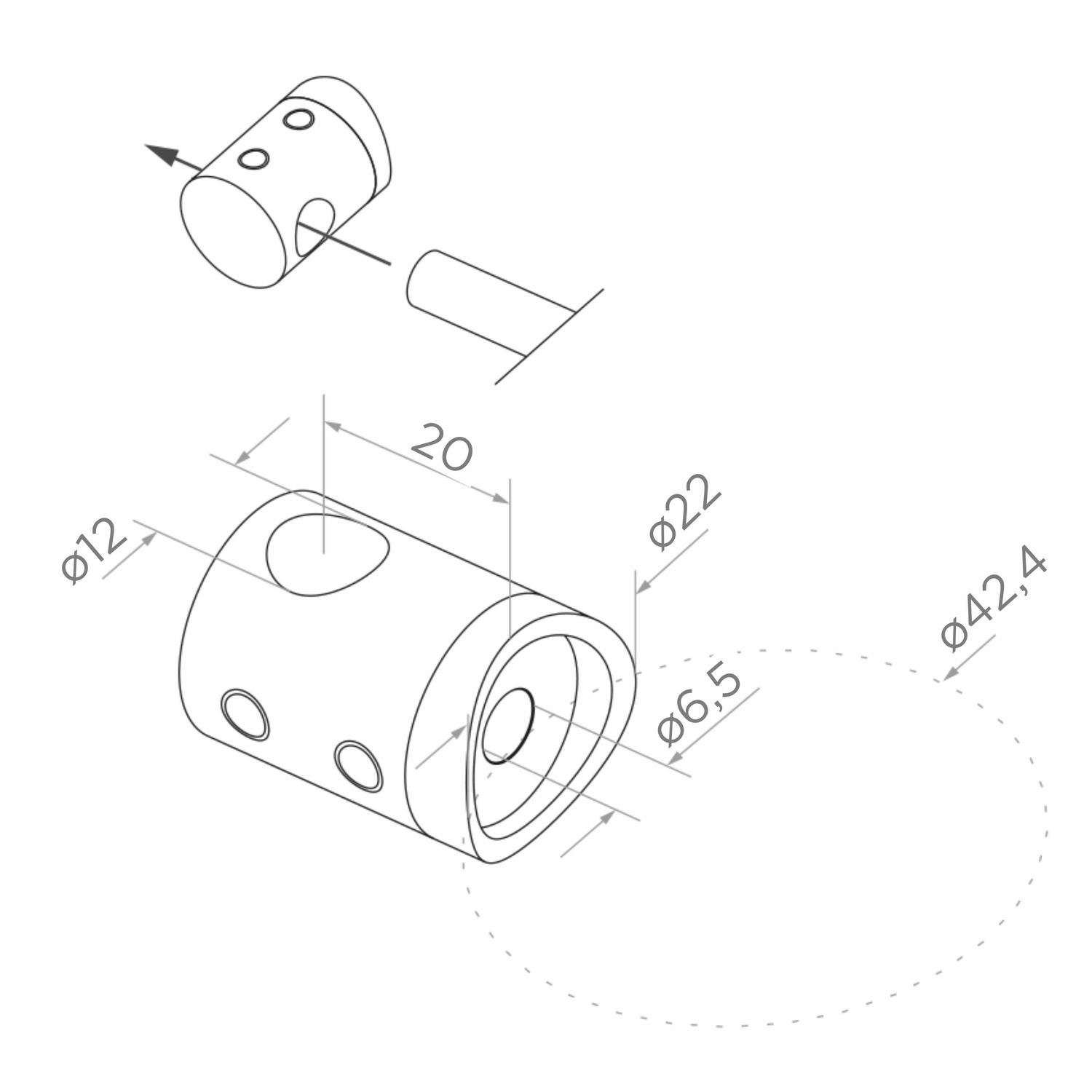

Průchozí držák:
- Vnější průměr: ø 22 mm
- Průměr otvoru pro trubku: ø 12 mm
- Montážní otvor: ø 6,5 mm
- Vzdálenost osy otvoru od povrchu: 20 mm

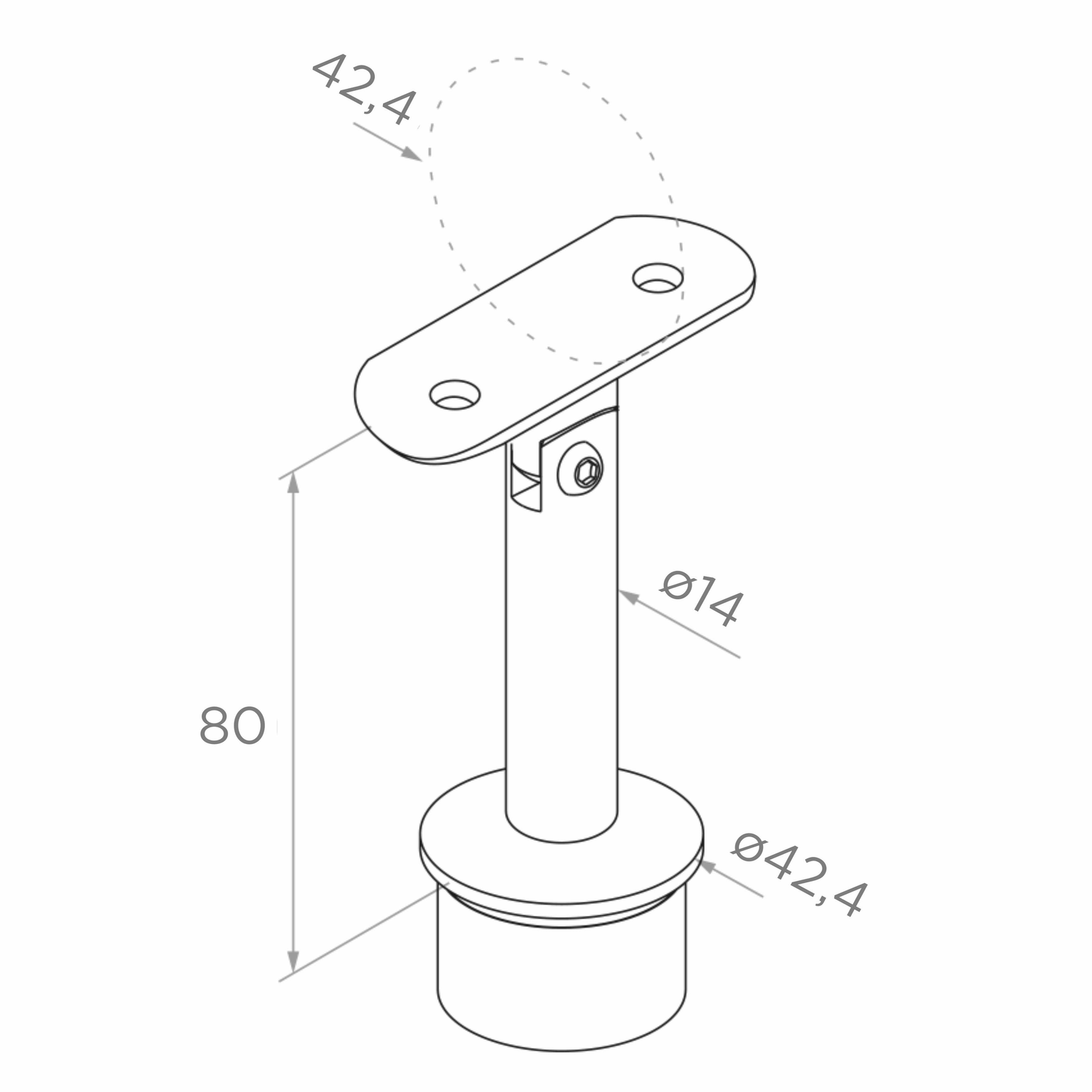

Spojka madla:
- Výška: 80 mm
- Průměr čepu: ø 14 mm
- Průměr základny: ø 42,4 mm
- Vhodné pro madla: ø 42,4 mm

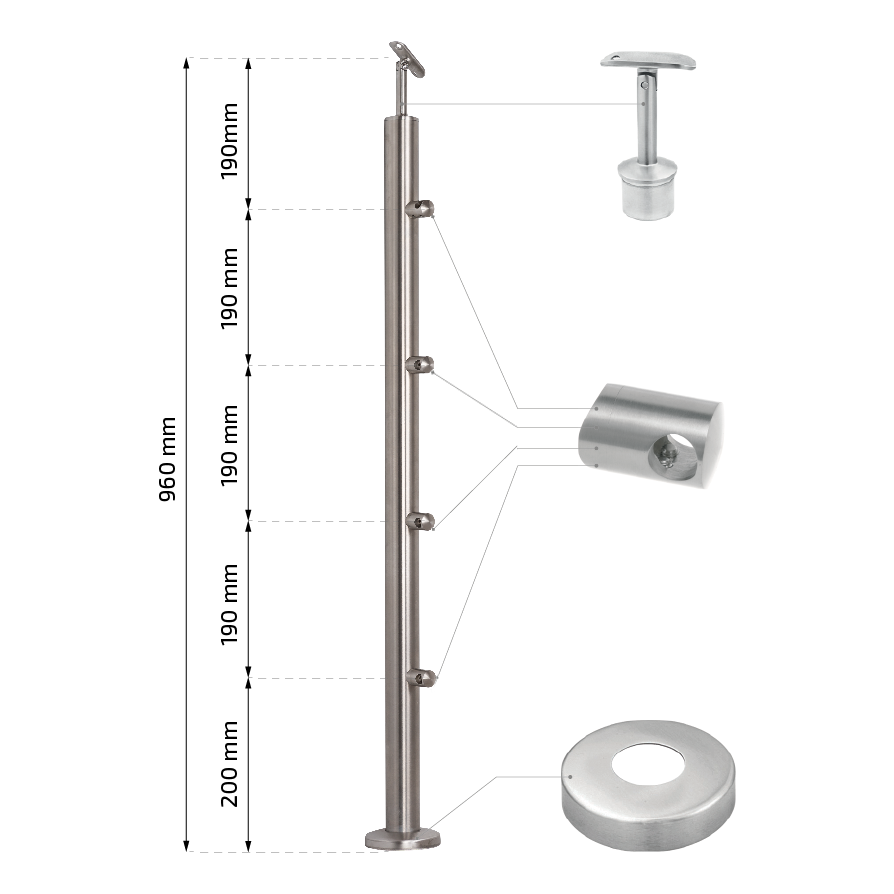

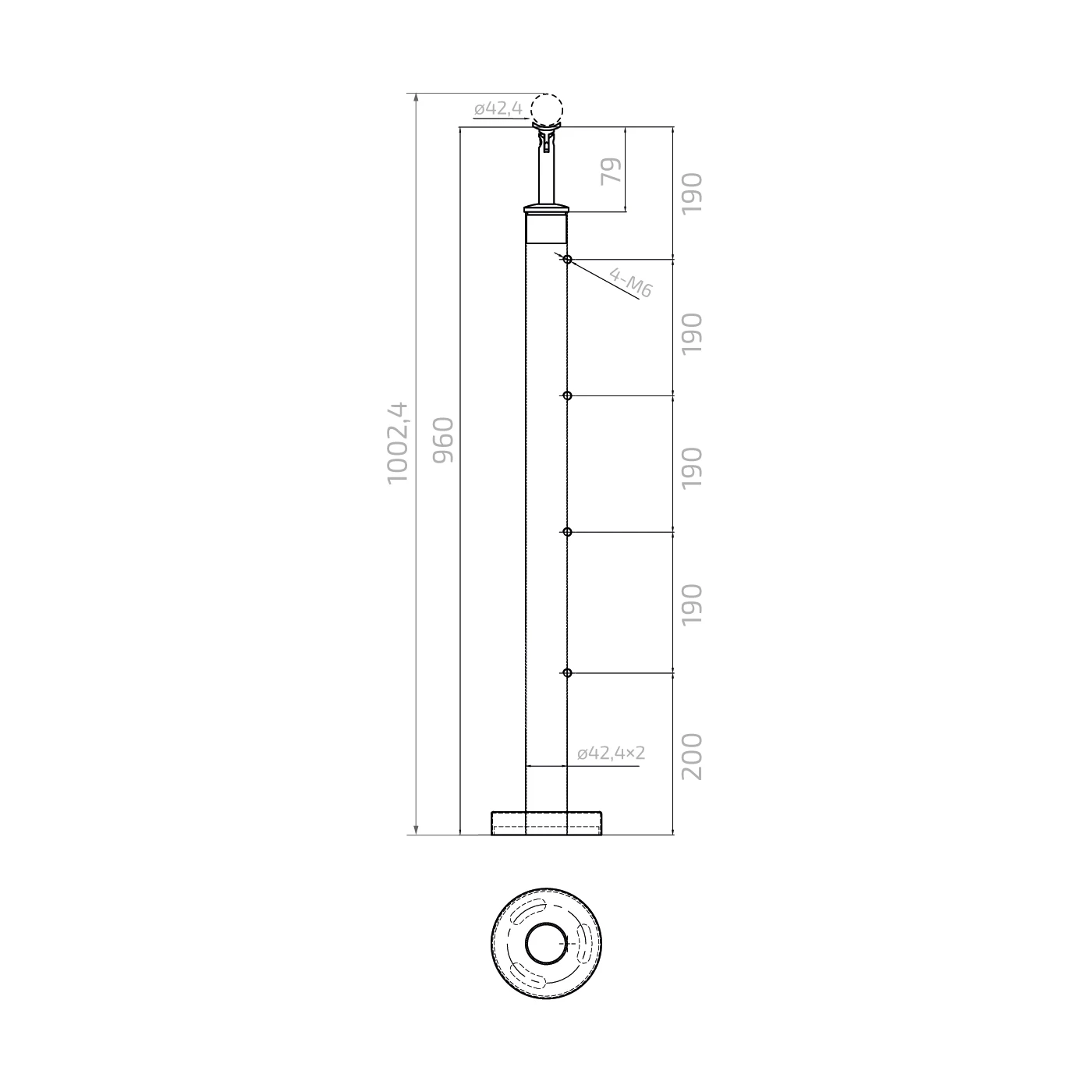

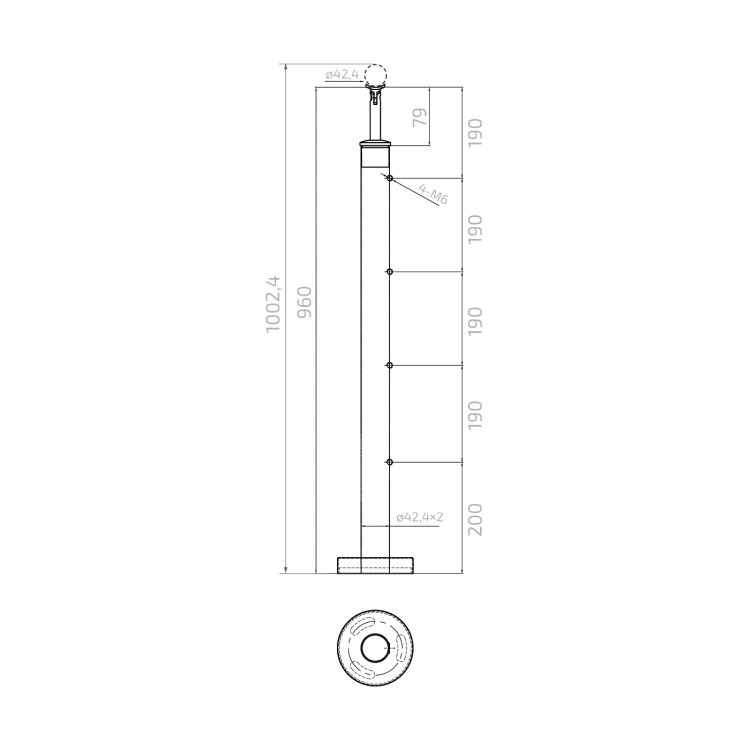

Rozměrové schéma sloupku
Výkres ukazuje rozmístění průchozích držáků na sloupku. První držák je umístěn 200 mm nad úrovní podlahy a další tři v pravidelných odstupech po 190 mm. Celková výška trubky činí 960 mm, zatímco po montáži spojky a madla dosahuje výška 1002,4 mm.
Výhody pro instalatéra
- Rychlá montáž — kompletní sada s krycí rozetou, držáky a spojkou eliminuje nutnost kompletování samostatných prvků
- Regulovatelná spojka madla — není natrvalo přilepená, což umožňuje přesné přizpůsobení podmínkám na stavbě
- Možnost zkrácení sloupku v případě nerovností podlahy
- Univerzální použití — osvědčuje se v balkónových a schodišťových zábradlích, systém 42,4 zajišťuje kompatibilitu s širokou škálou příslušenství
- Ocel AISI 304 v saténovém provedení — trvanlivá, odolná proti korozi a estetická
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážní systém | 42,4 mm |
