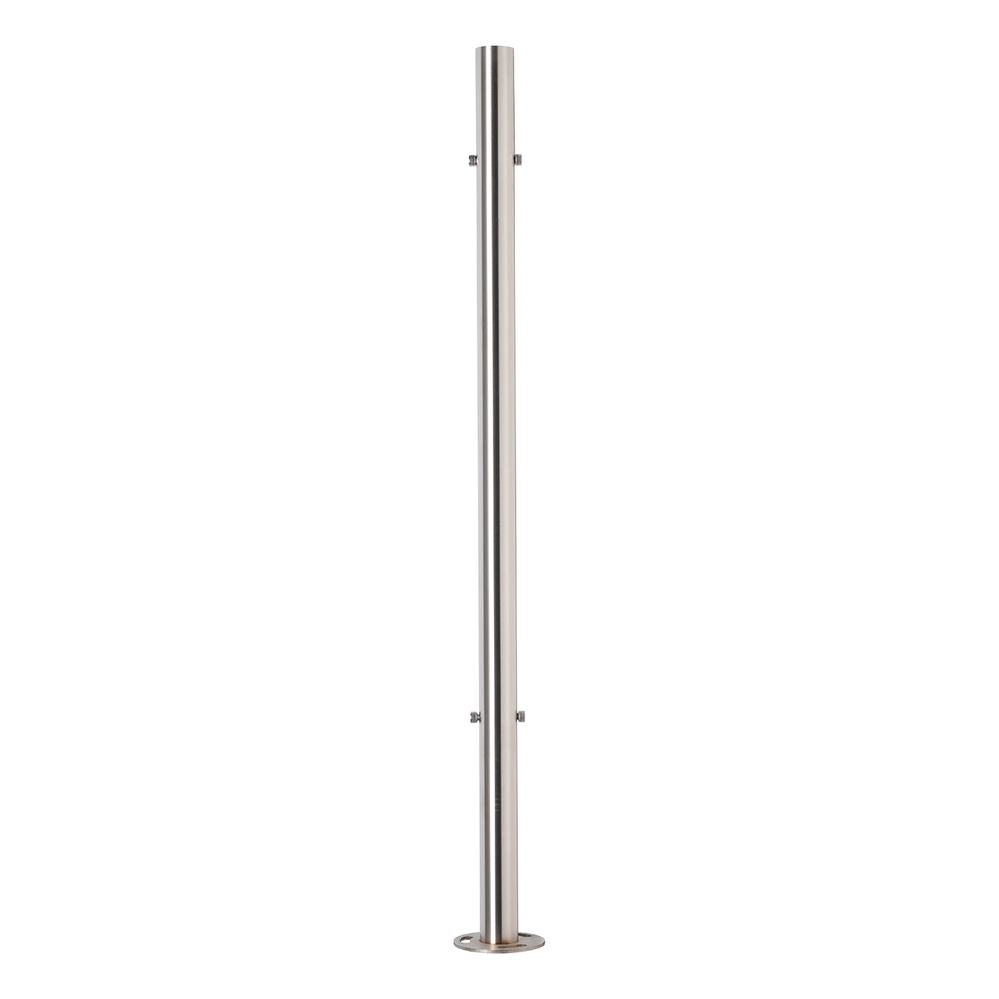

PINOX středový sloupek zábradlí fi 42,4 mm × 981 mm – nerezová ocel AISI 304, satén
Zanechte zpětnou vazbu k produktu
Středový sloupek zábradlí PINOX fi 42,4 mm × 981 mm z nerezové oceli AISI 304, povrchová úprava satén. Hmotnost 2,1 kg, tloušťka stěny 2 mm. Montážní límec fi 100 mm se 3 fazolovými otvory. 4 závitové otvory M8 pro montáž držáků.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-214
Vlastnosti produktu
[PIM] Cat 134 #134
- Materiál AISI 304
- Povrchová úprava Satén
- Montážní systém 42,4 mm
Popis
PINOX středový sloupek zábradlí fi 42,4 mm × 981 mm – nerezová ocel AISI 304, satén
Středový sloupek PINOX je profesionální konstrukční prvek zábradlí, vyrobený z nerezové oceli AISI 304 v saténovém provedení. Navržen s ohledem na trvanlivost a estetiku — hodí se jak do interiérů, tak na exteriéry budov. Díky čtyřem otvorům se závitem M8 rozmístěným na dvou úrovních sloupek umožňuje rychlou a flexibilní montáž držáků madel, což výrazně zkracuje čas realizace zakázek.
Přivařený montážní límec o průměru 100 mm se třemi fazolovými otvory zajišťuje stabilní kotvení k podlaze a snadnou regulaci polohy. Celek představuje hotový, neozbrojený prvek systému zábradlí 42,4 mm značky PINOX, kompatibilní s širokou škálou průchozích držáků a madel.
Technická specifikace
- Výrobce: PINOX
- Typ sloupku: středový (neozbrojený)
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén
- Průměr trubky: fi 42,4 mm
- Tloušťka stěny trubky: 2 mm
- Celková výška: 981 mm
- Hmotnost: 2,1 kg
- Kotvení: do podlahy (límec přivařený)
- Systém: 42,4
- EAN: 5903313205504

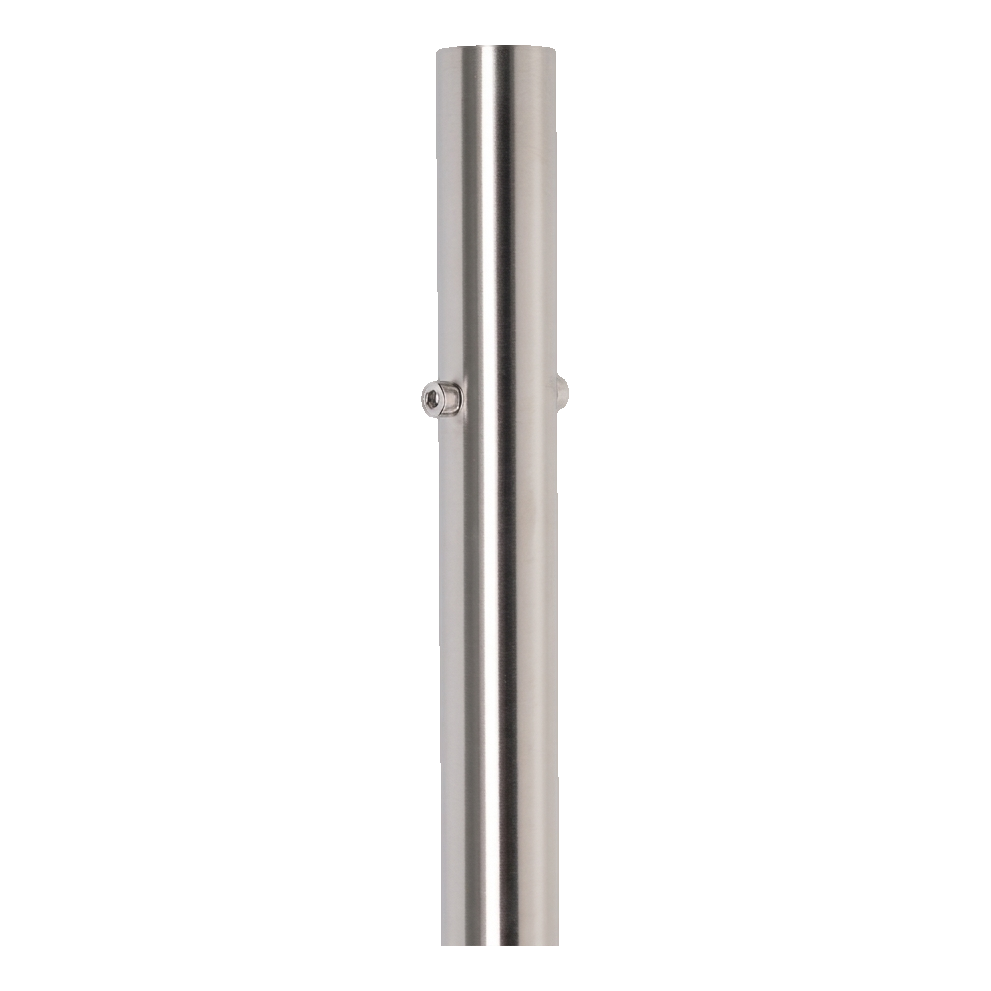

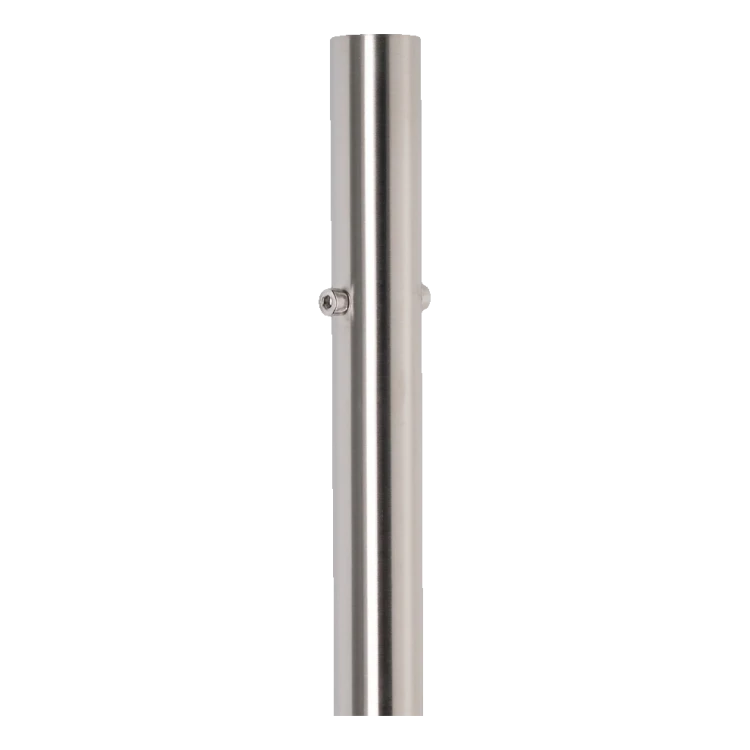

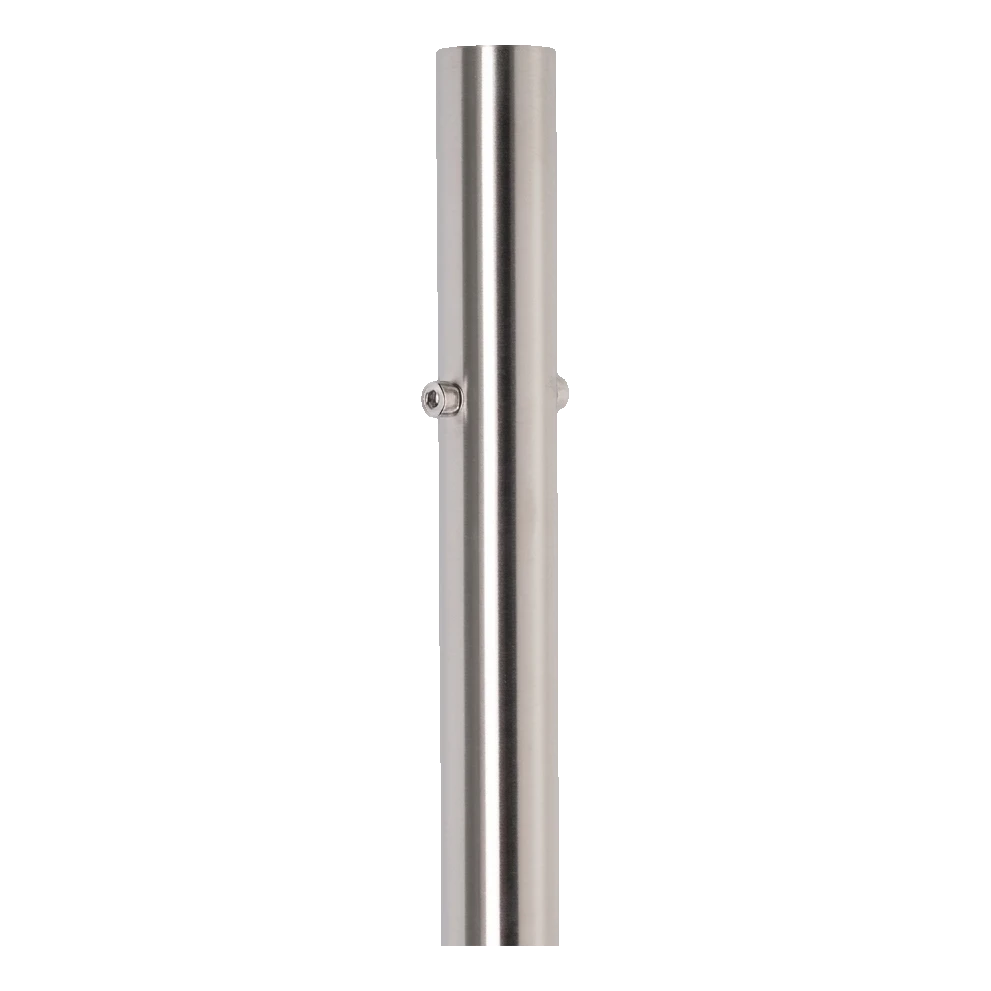

Montážní otvory
- Počet otvorů: 4 ks (2 páry po 2 otvorech naproti sobě)
- Závit: M8
- Rozmístění v páru: po 180°
- Vzdálenost dolního páru od základny: 250 mm
- Rozteč mezi páry (svisle): 610 mm
- Vzdálenost horního páru od vrcholu: 121 mm

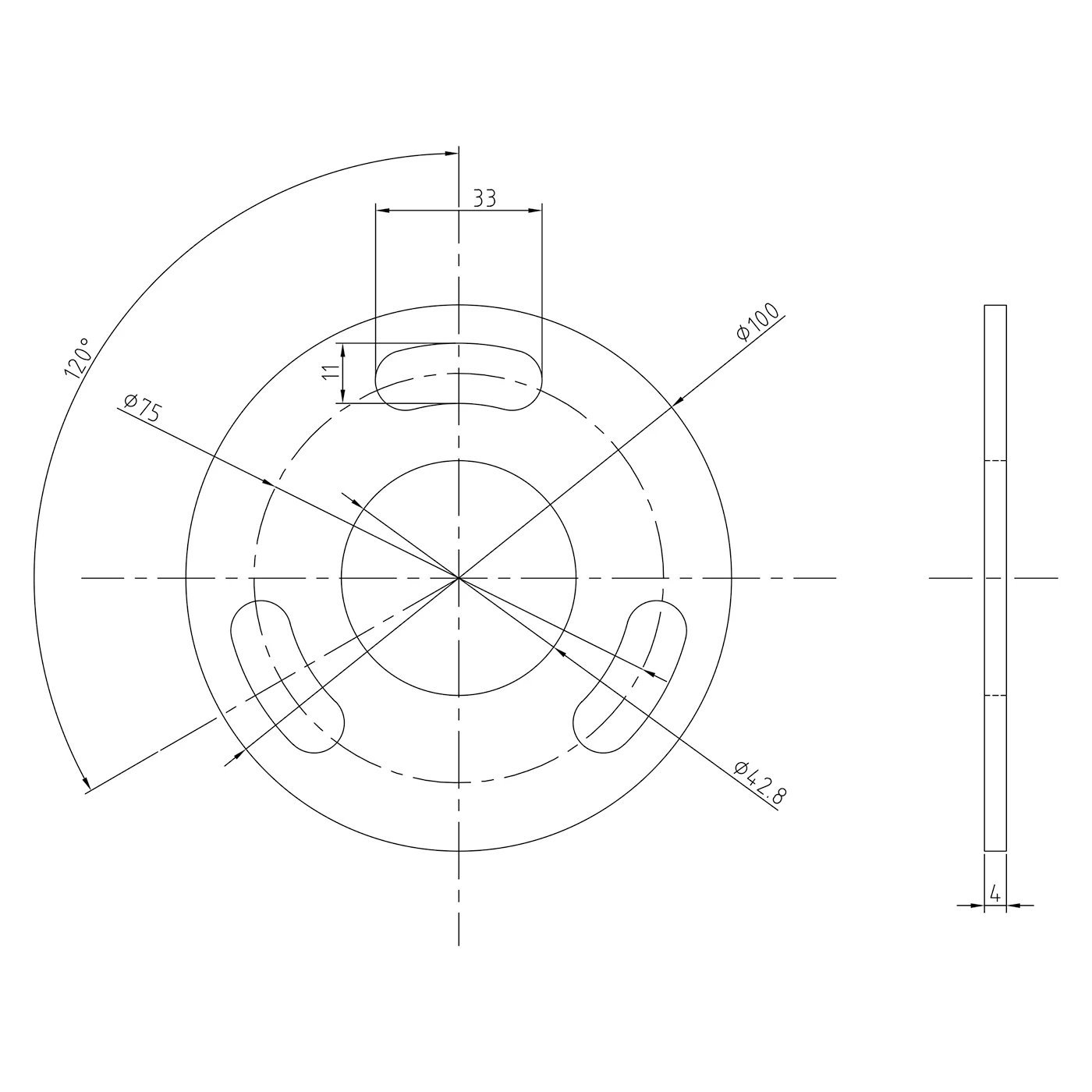

Rozměry montážního límce (základny)
- Vnější průměr límce: fi 100 mm
- Průměr středového otvoru: fi 42,8 mm
- Rozměrový průměr otvorů: fi 75 mm
- Tloušťka límce: 4 mm
- Montážní otvory: 3 × fazola (33 × 11 mm)
- Úhel rozteče otvorů: 120°
Použití a montážní poznámky
Sloupek je určen především pro vnitřní použití. Může být používán na vnějších částech budov za podmínky pravidelného čištění a údržby vhodnými prostředky pro nerezovou ocel. Ocel AISI 304 není doporučena pro použití v bazénech a plaveckých halách, kde zvýšená vlhkost a chemické prostředky mohou negativně ovlivnit trvanlivost materiálu.

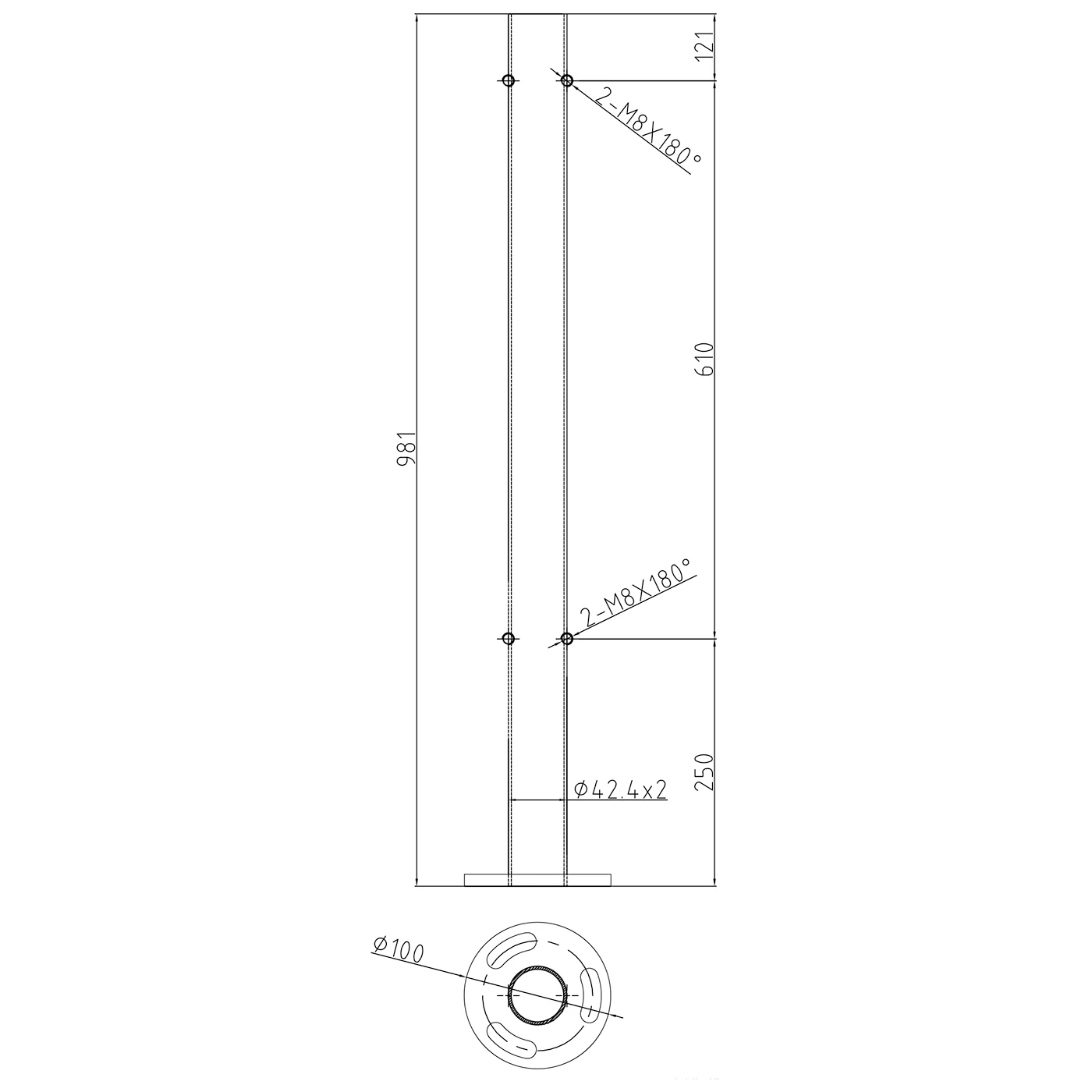

Technické výkresy
