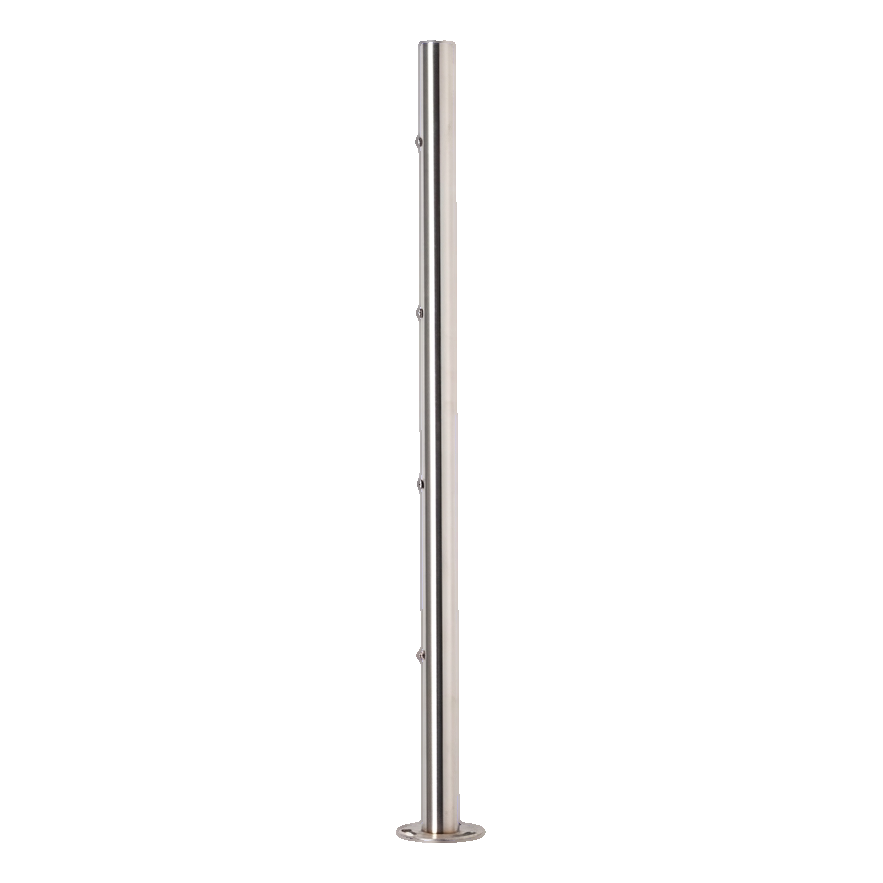

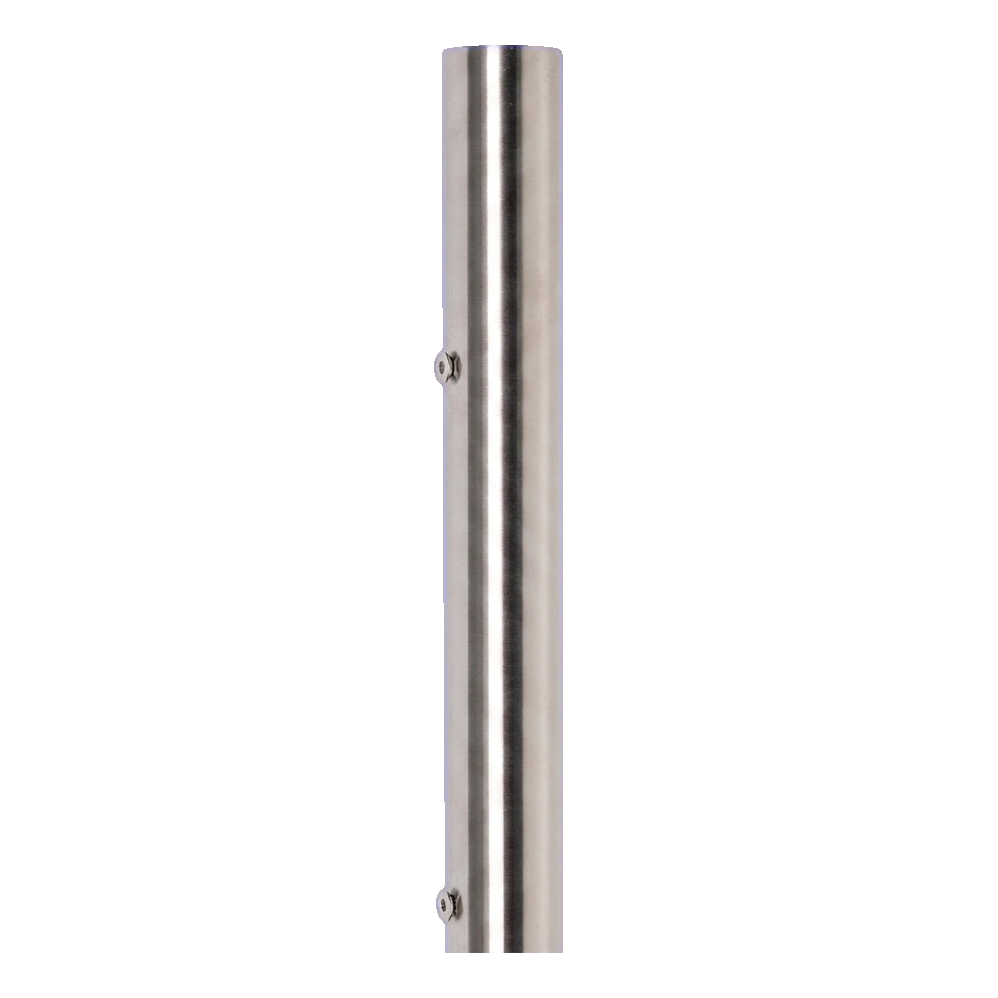

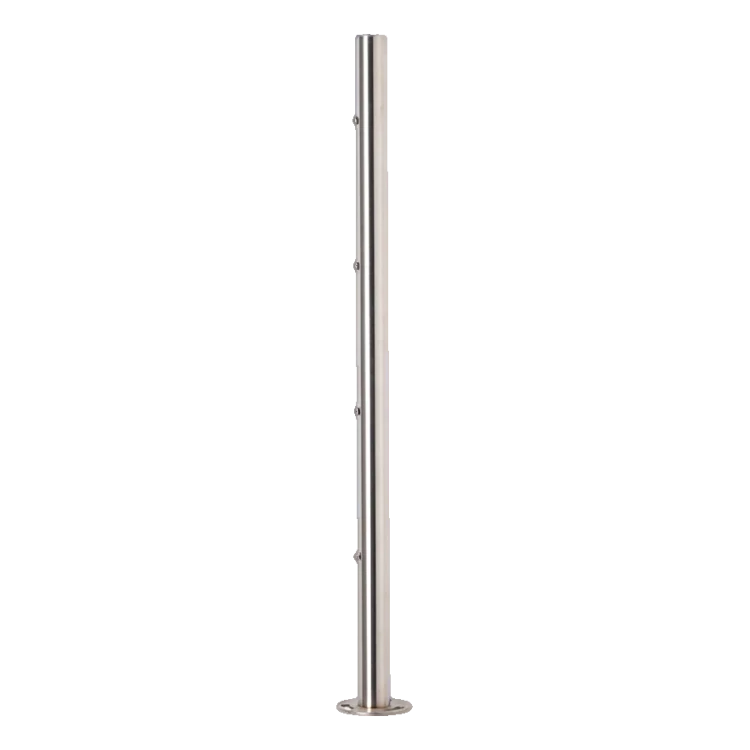

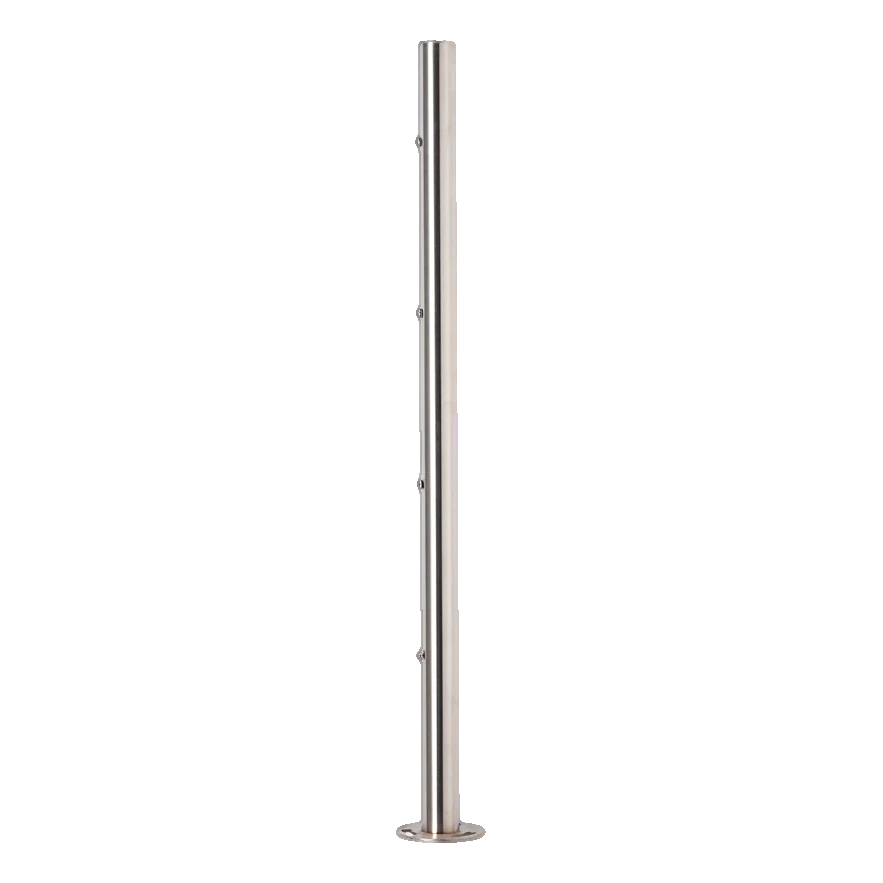

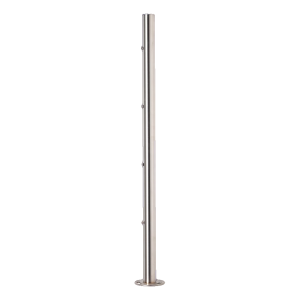

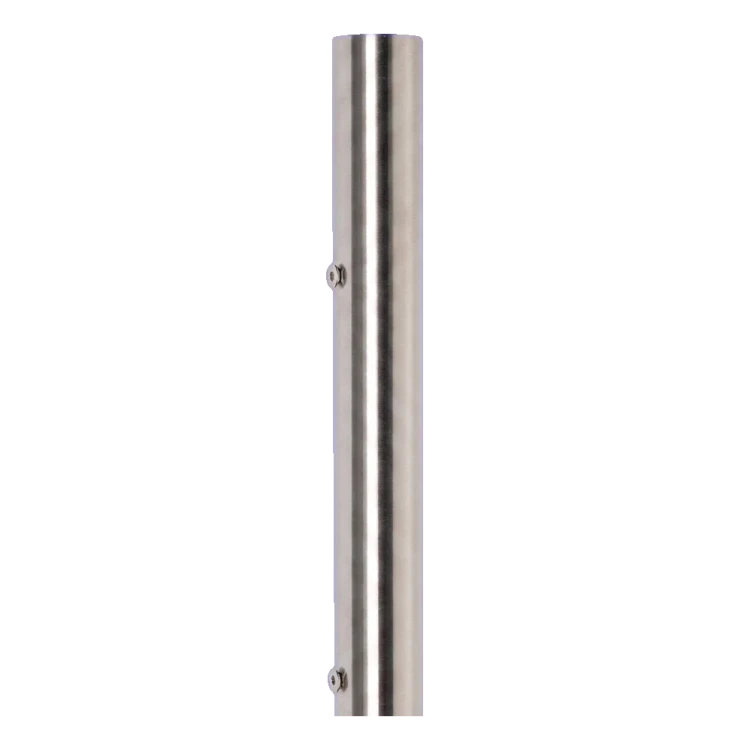

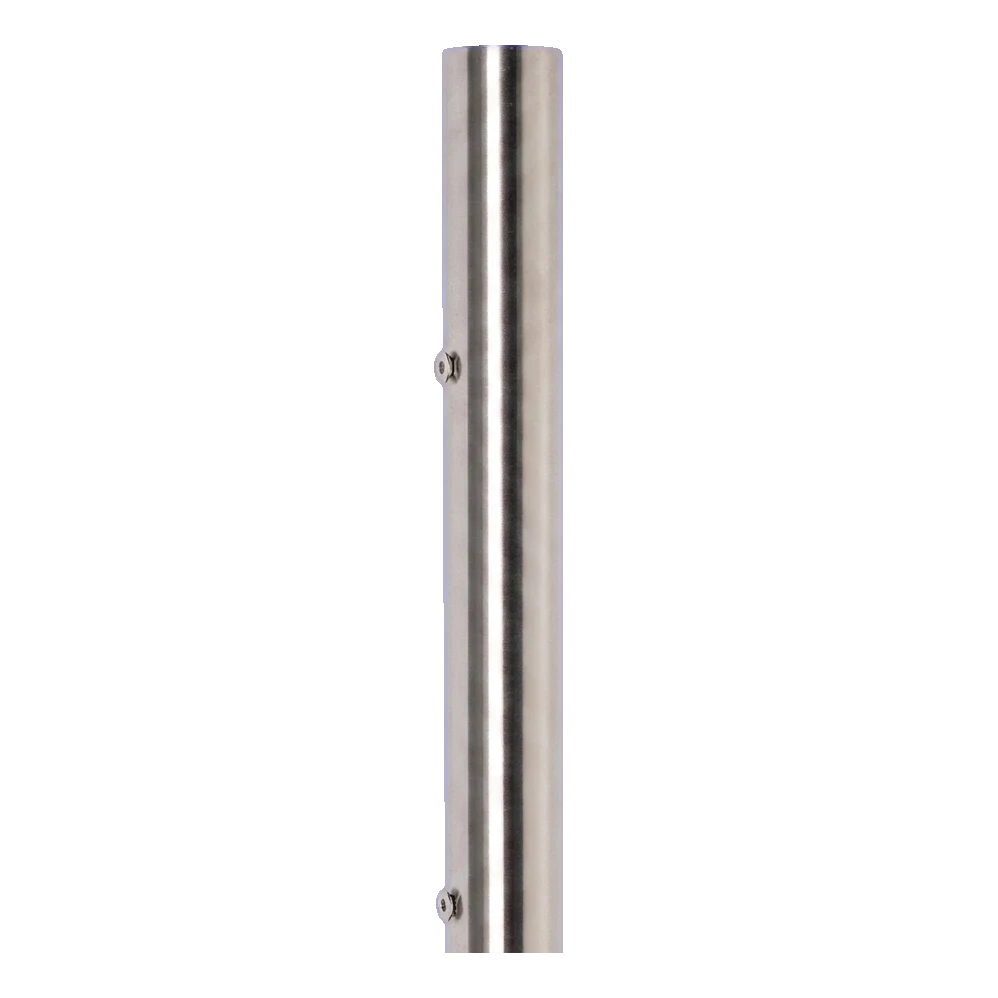

PINOX – prostřední sloupek zábradlí neozbrojený fi 42,4 × 881 mm, nerezová ocel satén
Zanechte zpětnou vazbu k produktu
Prostřední sloupek zábradlí PINOX fi 42,4 × 881 mm z nerezové oceli AISI 304, povrchová úprava satén. Tloušťka stěny 2 mm, hmotnost 1,4 kg. 4 otvory se závitem M6. Montážní patka ø100 mm se 3 podlouhlými otvory. Pro montáž do podlahy.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-208
Vlastnosti produktu
[PIM] Cat 134 #134
- Materiál AISI 304
- Povrchová úprava Satén
- Montážní systém 42,4 mm
Popis
PINOX – prostřední sloupek zábradlí neozbrojený fi 42,4 × 881 mm, nerezová ocel satén
Prostřední sloupek zábradlí PINOX v neozbrojené verzi je profesionální konstrukční prvek určený pro výstavbu zábradlí z nerezové oceli. Díky 4 otvorům se závitem M6 rozmístěným v pravidelných odstupech instalatér sám rozhoduje o výběru držáků a výplní — což poskytuje plnou flexibilitu při realizaci jak typických, tak i nestandardních projektů.
Nerezová ocel AISI 304 zajišťuje vysokou odolnost proti korozi a povětrnostním podmínkám, díky čemuž se sloupek osvědčí jak uvnitř budov, tak i venku — na balkonech, terasách či schodištích. Saténová povrchová úprava dodává produktu moderní, matný vzhled, který se dokonale snoubí s dalšími prvky zábradlových systémů.
Přivařenou montážní patku o průměru ø100 mm se třemi podlouhlými otvory rozmístěnými po 120° se upevňuje přímo do podlahy. Tento způsob montáže zaručuje stabilitu a bezpečnost konstrukce i v místech s vysokou intenzitou provozu, jako jsou schody ve veřejných budovách, hotely či kancelářské budovy.
Neozbrojená verze (bez továrně namontovaných držáků) umožňuje individuální výběr příslušenství — stačí přišroubovat vybrané držáky do závitových otvorů M6, abyste přizpůsobili zábradlí konkrétnímu projektu a použití.
Technická specifikace
- Výrobce: PINOX
- Typ: sloupek prostřední, neozbrojený
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén
- Průměr trubky: ø42,4 mm
- Tloušťka stěny trubky: 2 mm
- Celková výška: 881 mm
- Hmotnost: 1,4 kg
- Upevnění: do podlahy
- Montážní otvory: 4 ks se závitem M6
- EAN: 5903313205443

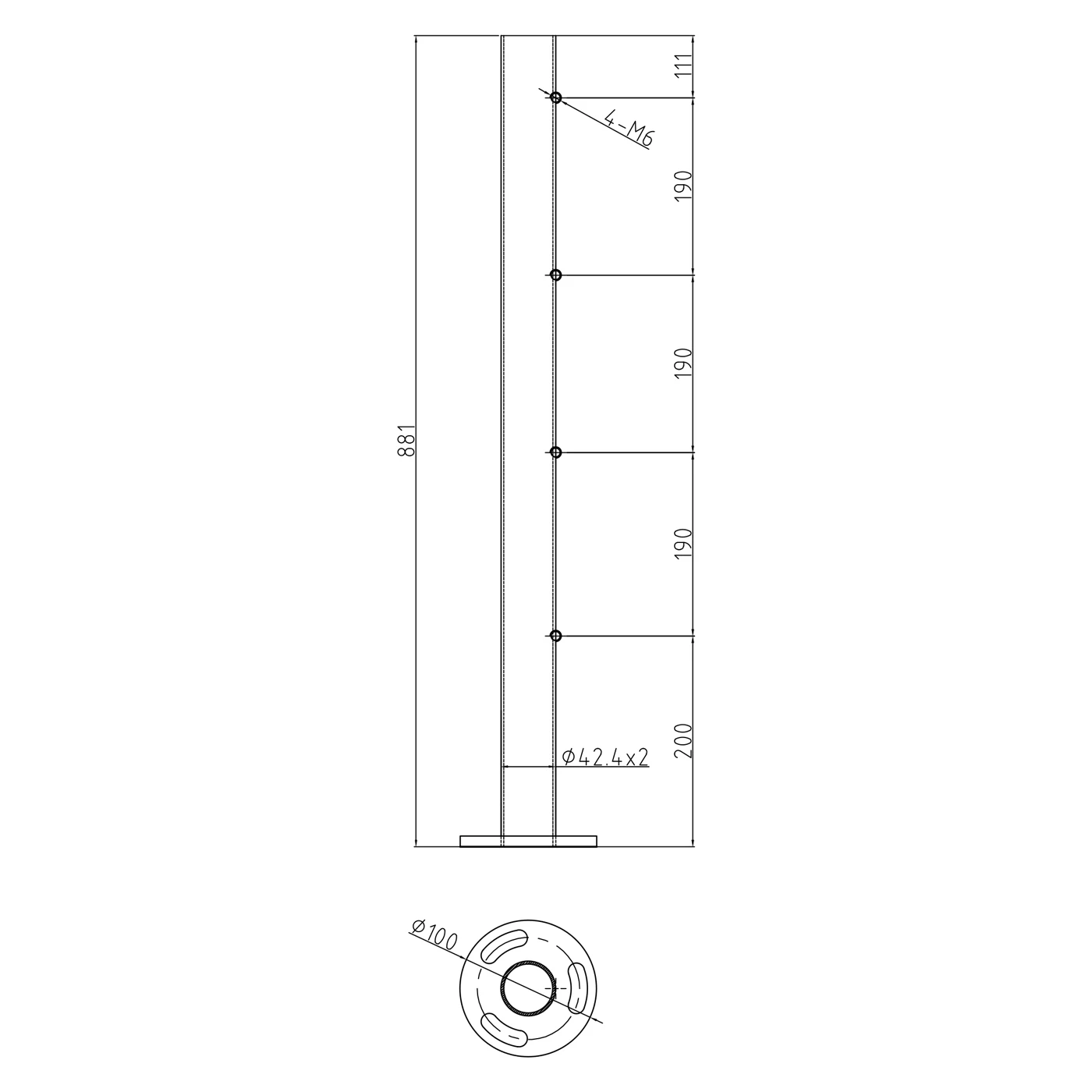

Rozmístění otvorů M6 na sloupku
- Vzdálenost od horní hrany k prvnímu otvoru: 111 mm
- Rozteč mezi následujícími otvory: 190 mm (3 × 190 mm)
- Vzdálenost od posledního otvoru k základně: 200 mm
Rozměry technických výkresů

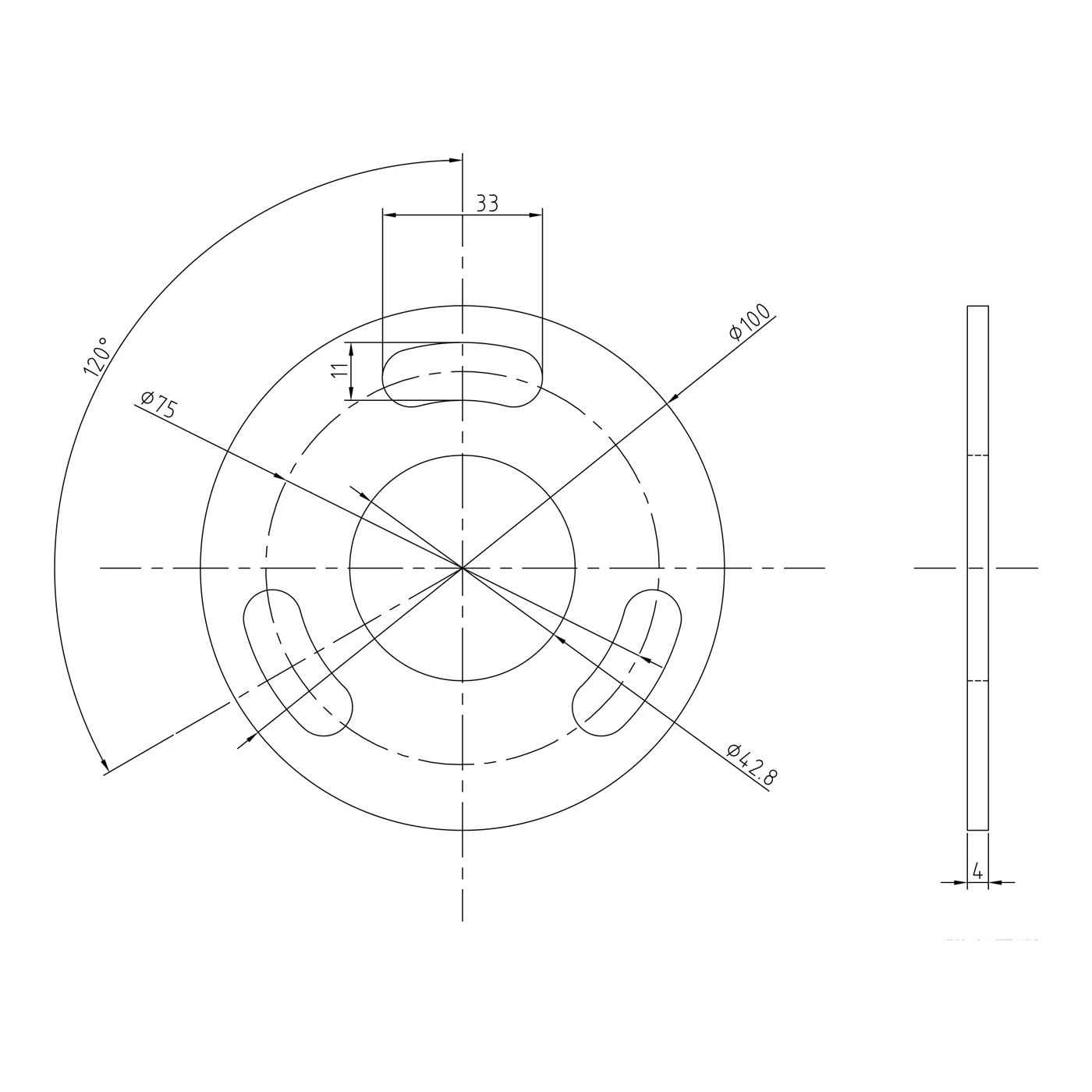

Parametry montážní patky
- Vnější průměr patky: ø100 mm
- Průměr středového otvoru: ø42,8 mm
- Roztečný průměr podlouhlých otvorů: ø75 mm
- Rozměry podlouhlého otvoru: 33 × 11 mm
- Úhel rozmístění otvorů: 120°
- Tloušťka patky: 4 mm
- Počet montážních otvorů v patce: 3 ks (podlouhlé)
