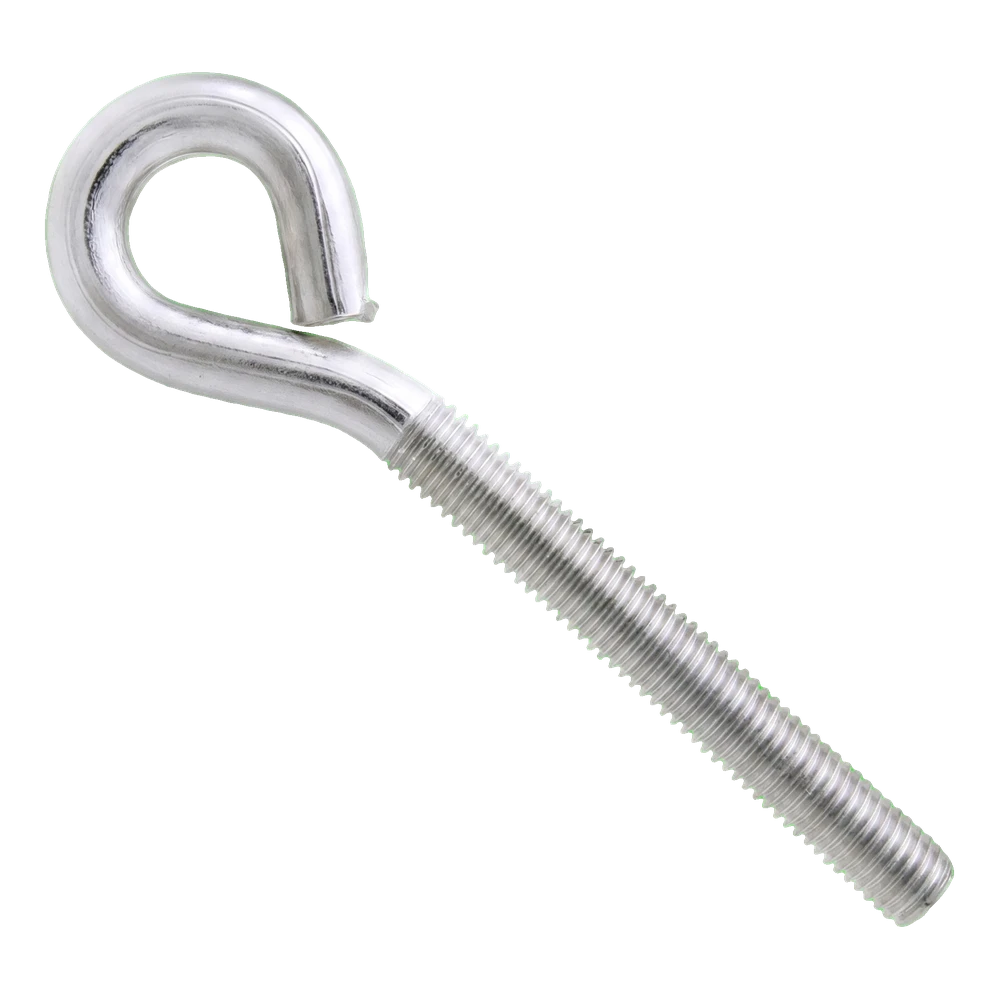

Oko s metrickým závitem pozinkované M10×160 mm

Závitová tyč zakončená uzavřeným okem – k zašroubování do metrického závitu a zavěšování lan, řetězů a prvků na karabině; ocel pevnostní třídy 5.8, galvanický zinek

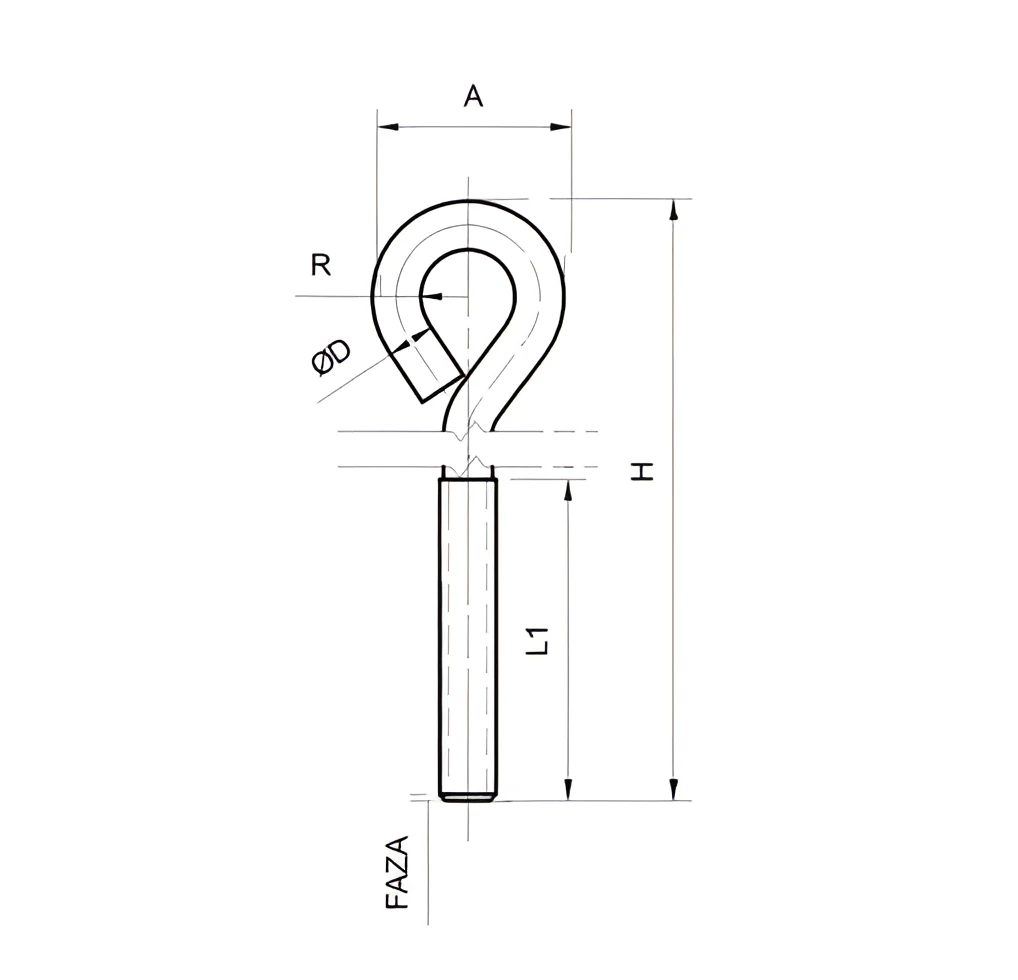

Otevřít rozměrový výkres v plné velikosti

O produktu

Oko s metrickým závitem je závitová tyč zakončená uzavřeným okem. Slouží k zavěšování lan, lanek, řetězů a prvků s karabinou. Závitová část se šroubuje do prvku s vnitřním závitem (pouzdra kotvy, matice nebo závitového otvoru).

Označení M10 určuje metrický závit háku – stejný vnitřní závit musí mít pouzdro kotvy, matice nebo závitový otvor. Celková délka H činí 160 mm a měří se od konce závitu po nejvzdálenější bod ohnuté části. Dostupná délka závitu L1 je 112 mm a vnější průměr ohybu Dz činí 33 mm. Jedná se o jmenovité hodnoty podle tabulky výrobce. Hák zašroubujte do hloubky požadované pro protikus; závit vyčnívající za tento prvek zajistěte kontramaticí. Po montáži nastavte oko ve směru působení zatížení a hák v místě ohybu nezatěžujte ze strany.

Materiál je ocel pevnostní třídy 5.8 a povrchová úprava je galvanické zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Výrobce neuvádí nosnost háku a uvedená pevnostní třída se vztahuje na samotnou ocel. Dovolené zatížení závisí na podkladu a způsobu upevnění – určuje je projekt nebo výrobce kotvy. Hák nepoužívejte ke zvedání břemen ani k jištění osob.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Zvolte závit protikusu odpovídající M10 – kotva, matice nebo pouzdro s vnitřním závitem.
• ✓Hák zašroubujte do hloubky požadované pro protikus (dostupná délka závitu: L1 = 112 mm); závit vyčnívající za tento prvek zajistěte kontramaticí.
• ✓Po montáži nastavte oko ve směru působení zatížení; hák v místě ohybu nezatěžujte ze strany.
