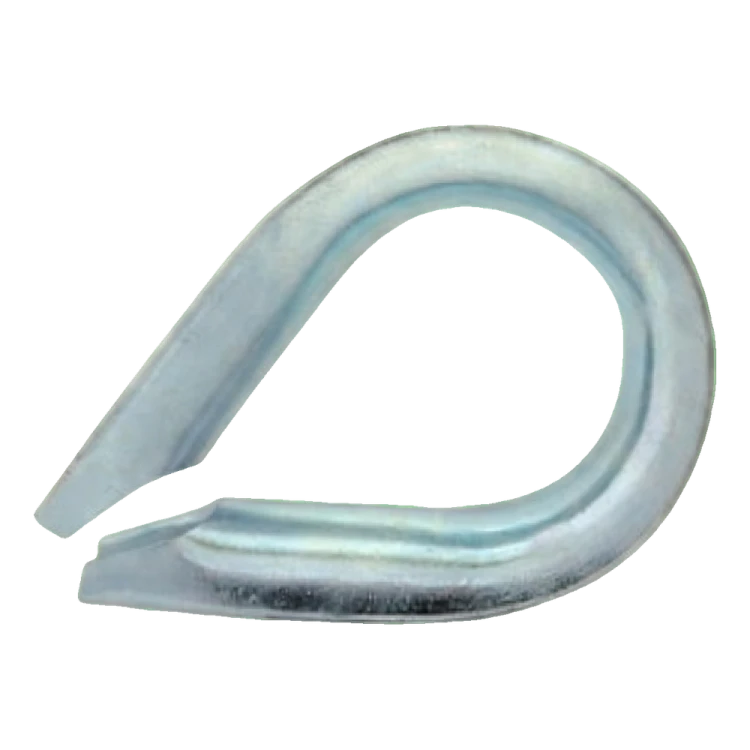

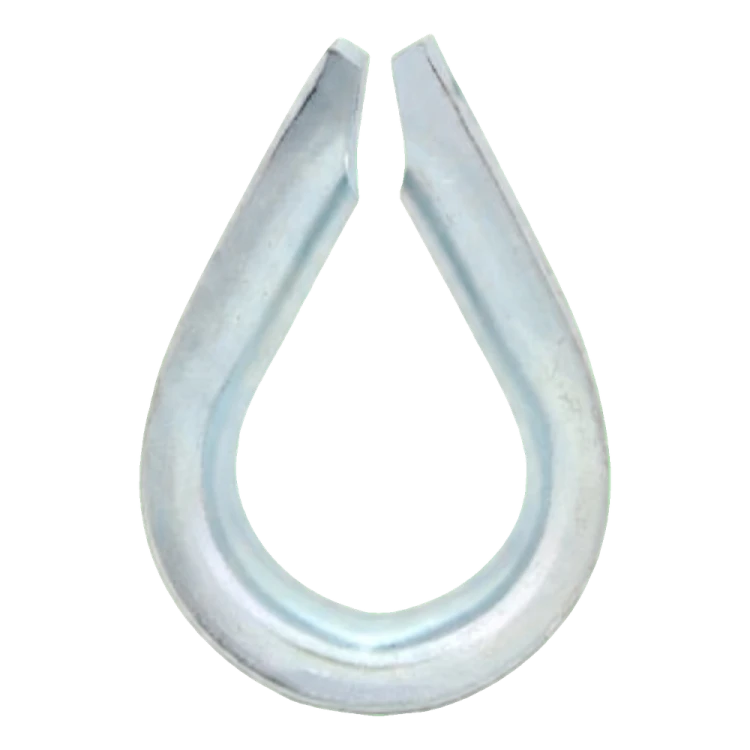

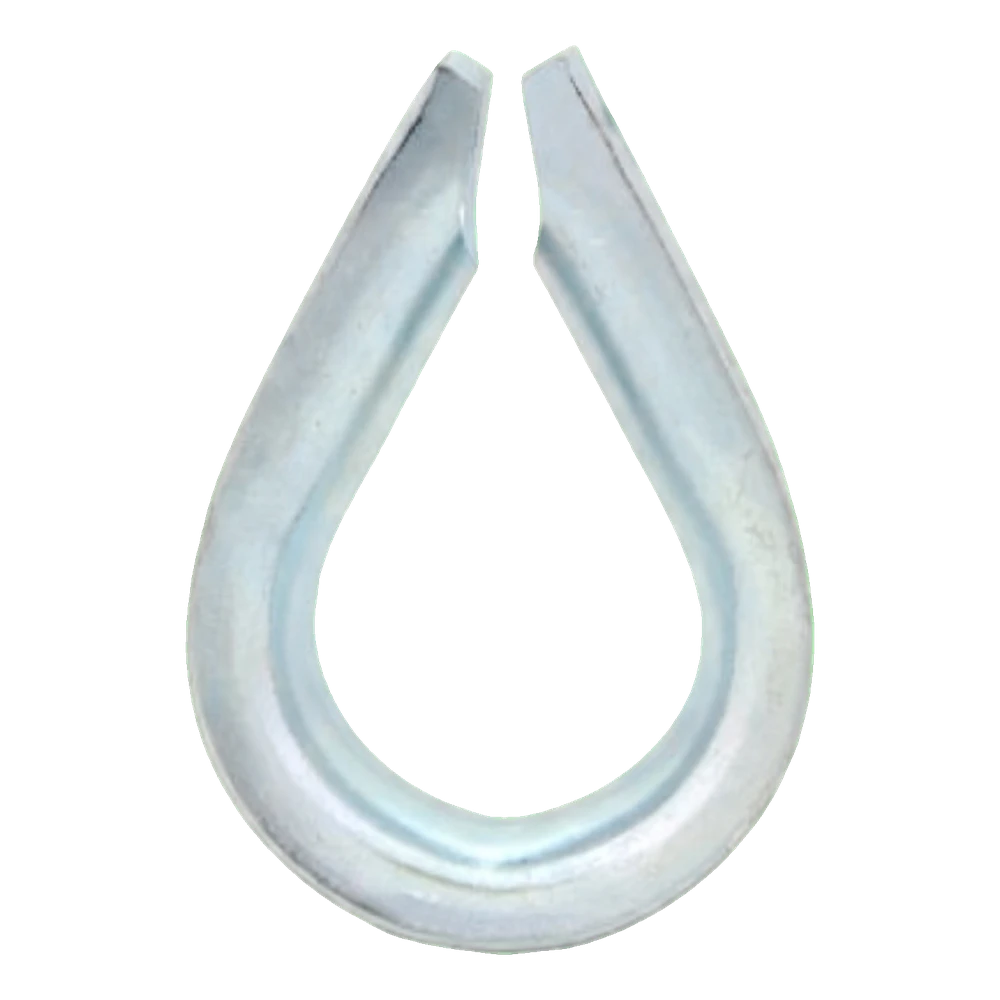

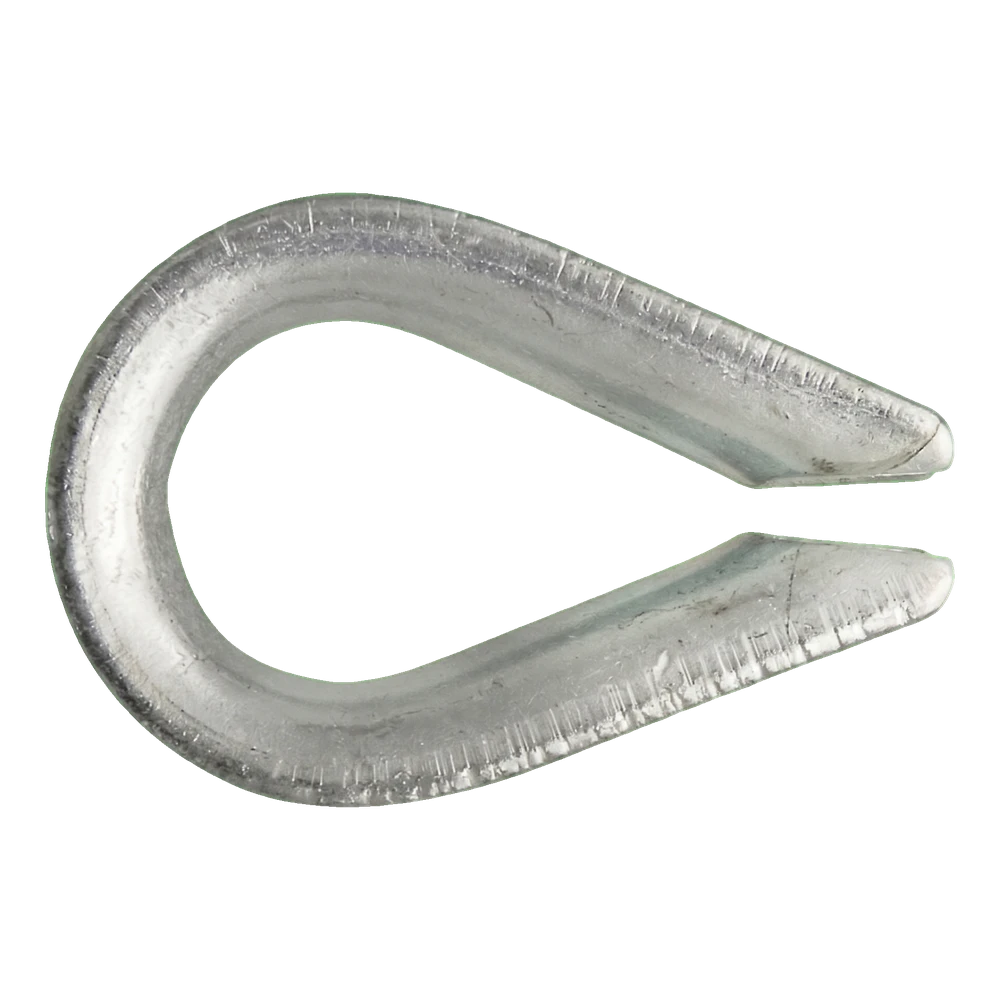

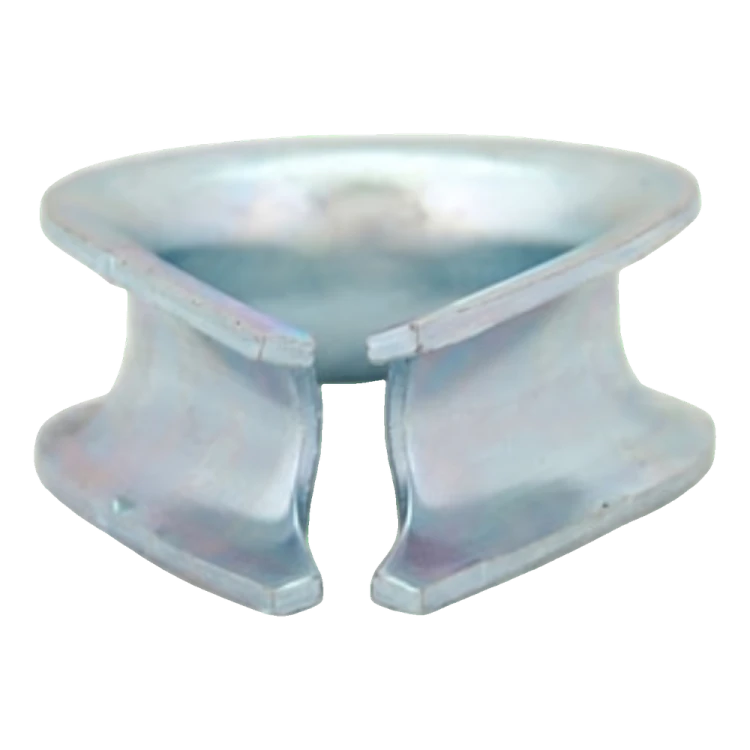

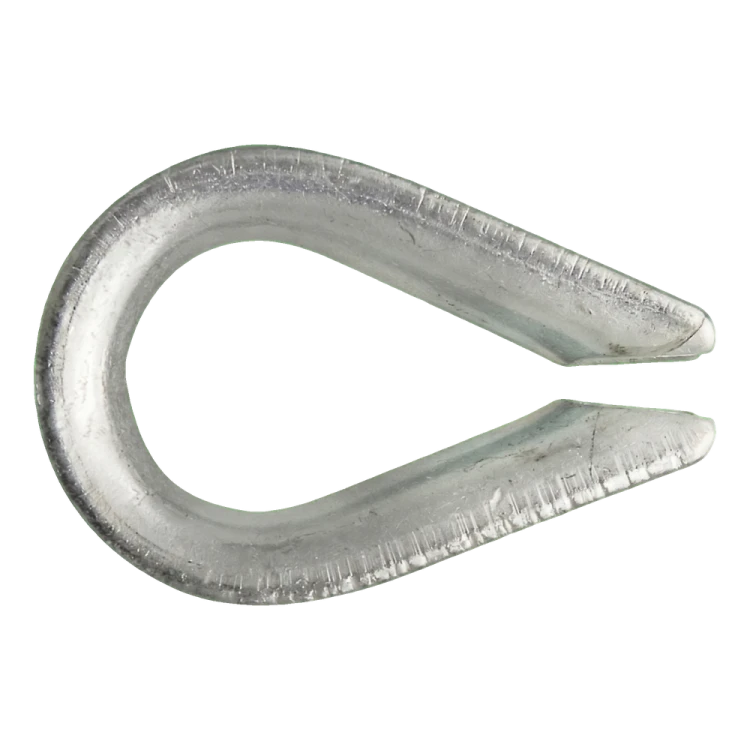

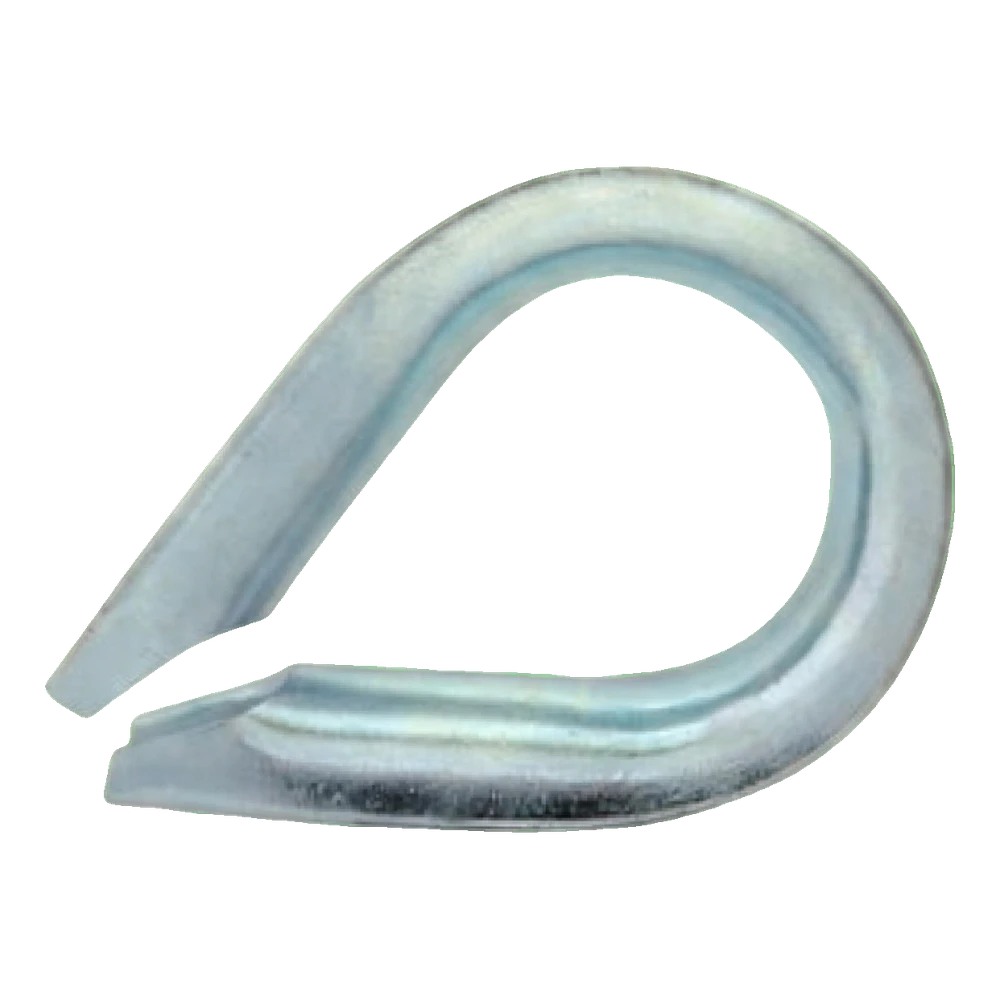

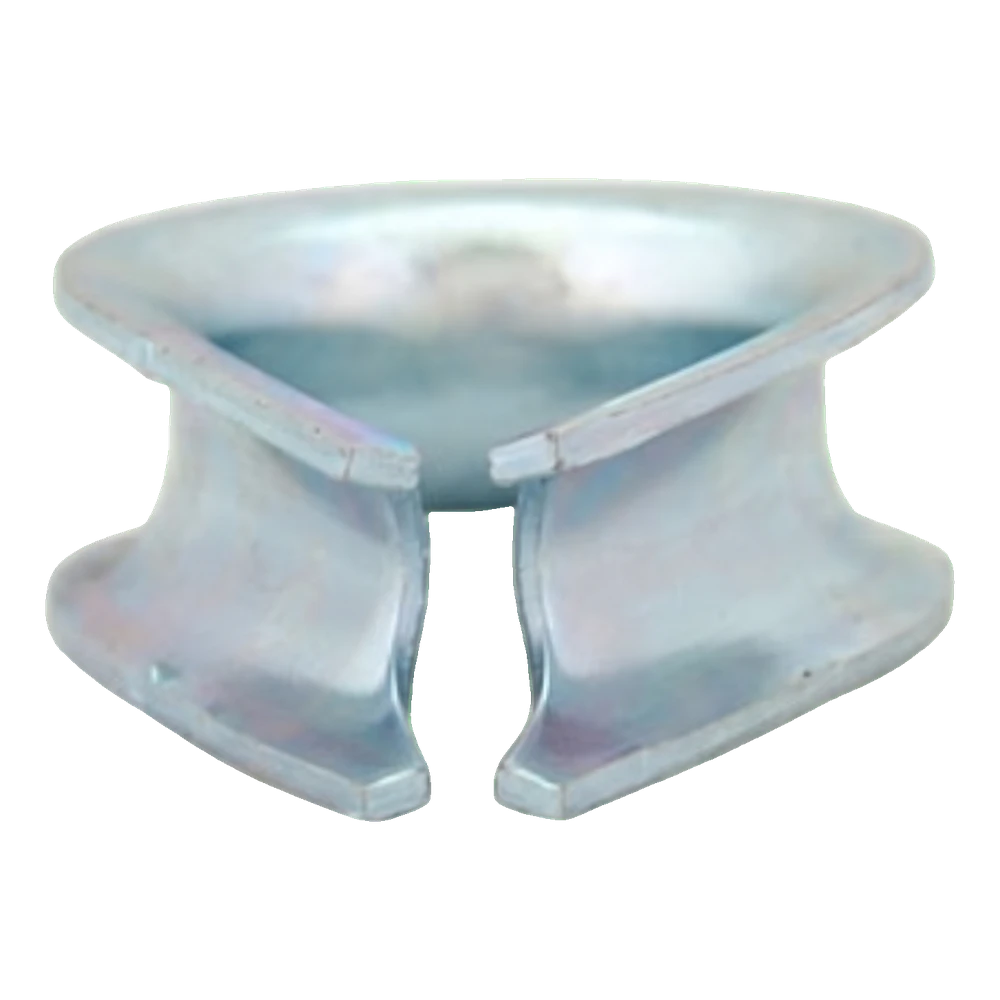

Očnice lanová pozinkovaná na lano 5 mm – DIN 6899 B

Očnice chrání smyčku ocelového lana před ohybem a prodřením v místě uchycení; pozinkovaná ocel

Otevřít rozměrový výkres v plné velikosti

O produktu

Očnice chrání smyčku ocelového lana před ohybem a prodřením v místě uchycení. Má drážku, do které se ukládá lano, a oko s danými vnitřními rozměry. Používá se k vytvoření smyčky na ocelovém laně pomocí lanových svorek nebo lisovací objímky, díky čemuž si smyčka při zatížení zachovává tvar.

Očnice se volí podle průměru lana — tato velikost je určena pro lano 5 mm. Výrobek je vyroben podle normy DIN 6899 B. Vnitřní rozměry oka jsou šířka C = 14,5 mm a délka L = 23 mm. Rozměr A = 6 mm znamená šířku drážky a S = 1,7 mm — tloušťku materiálu. Jedná se o jmenovité hodnoty podle katalogového listu výrobce. Při montáži oviňte lano kolem očnice tak, aby po celém obvodu leželo v drážce a přiléhalo k ní, a poté smyčku uzavřete lanovými svorkami nebo lisovací objímkou. Po sevření ověřte, zda očnice ze smyčky nevyklouzává.

Materiál: ocel C10–C15. Povrchová úprava: zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Nosnost smyčky závisí na lanu a způsobu jeho zakončení (svorky, objímka), nikoli na samotné očnici. Počet a rozteč svorek zvolte podle doporučení výrobce lana nebo svorek.

Rozměry podle katalogového listu

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Zvolte očnici podle průměru lana – lano by mělo po celém obvodu ležet v drážce.
• ✓Oviňte lano kolem očnice tak, aby přiléhalo k drážce, a smyčku uzavřete lanovými svorkami nebo lisovací objímkou.
• ✓Po sevření ověřte, zda očnice ze smyčky nevyklouzává.
