Ocelový spojovací díl L120 pro zavěsový břevno M18 – otevření 180°
Zanechte zpětnou vazbu k produktu

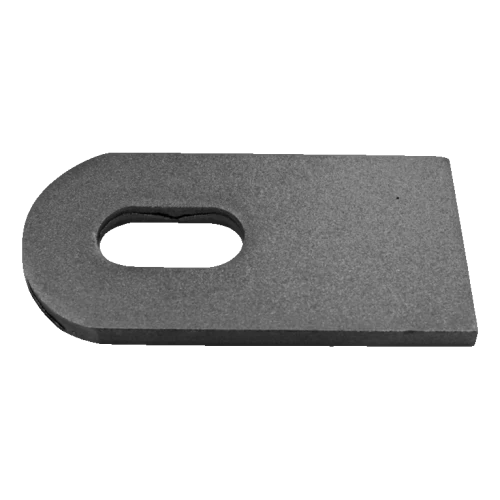

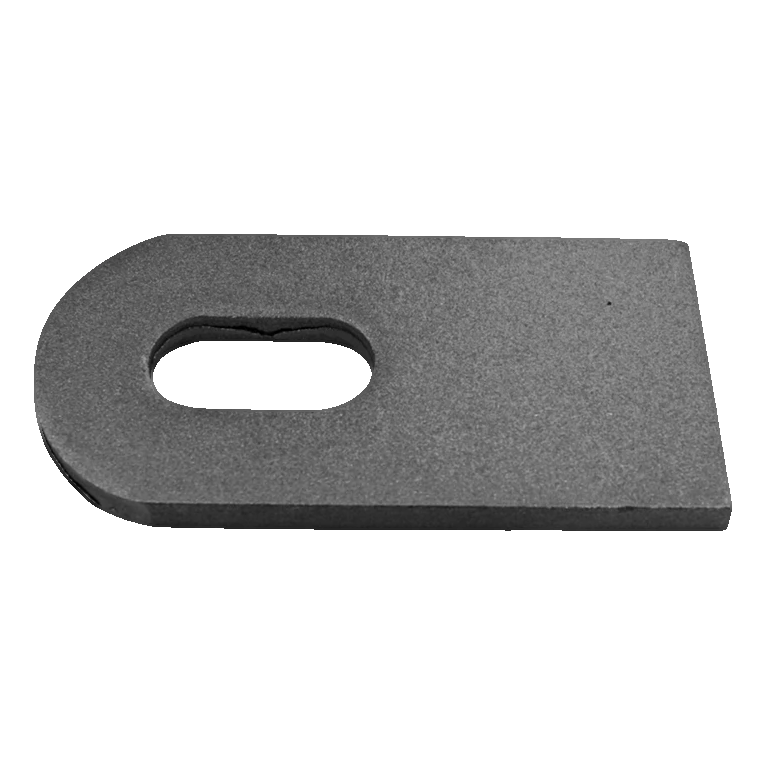

Ocelový spojovací díl L120 pro zavěsový břevno M18. Plech tloušťka 8 mm, rozměry 120×60 mm. Fazolovitý otvor 20×40 mm, rozsah nastavení 70-90 mm. Otevření křídla 180°. Hmotnost 0,38 kg. Pro brány a branky.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 000-645
Vlastnosti produktu
[PIM] zawiasy #113
- Typ závitu M18
- Materiál Ocel
- Nastavení Ano
- Průměr 1
- Způsob montáže K zazdění
Popis
Ocelový spojovací díl L120 pro závěs brány M18 – otevření 180°

Ocelový spojovací díl L120 určený pro závěsy brány se závitem M18. Díky masivní konstrukci z plechu o tloušťce 8 mm zajišťuje trvalé a stabilní spojení závěsu s branou nebo vrátky, umožňuje plné otevření křídla pod úhlem 180°. Podlouhlý otvor ve spojovacím dílu poskytuje rozsah nastavení 70–90 mm, což umožňuje přesné nastavení polohy křídla vůči sloupku — bez nutnosti opětovného vrtání otvorů.
Prvek je nezbytnou součástí při montáži křídlových bran a vrátek na šroubových závěsech M18. Jeho jednoduchá forma a solidní konstrukce zaručuje rychlou montáž a mnohaletý bezporuchový provoz.

Rozměry spojovacího dílu
- Délka (L): 120 mm
- Výška: 60 mm
- Tloušťka plechu: 8 mm
- Podlouhlý otvor (šířka): 20 mm
- Rozsah nastavení v otvoru: 70–90 mm
- Závit závěsu: M18

Způsob použití a montáž

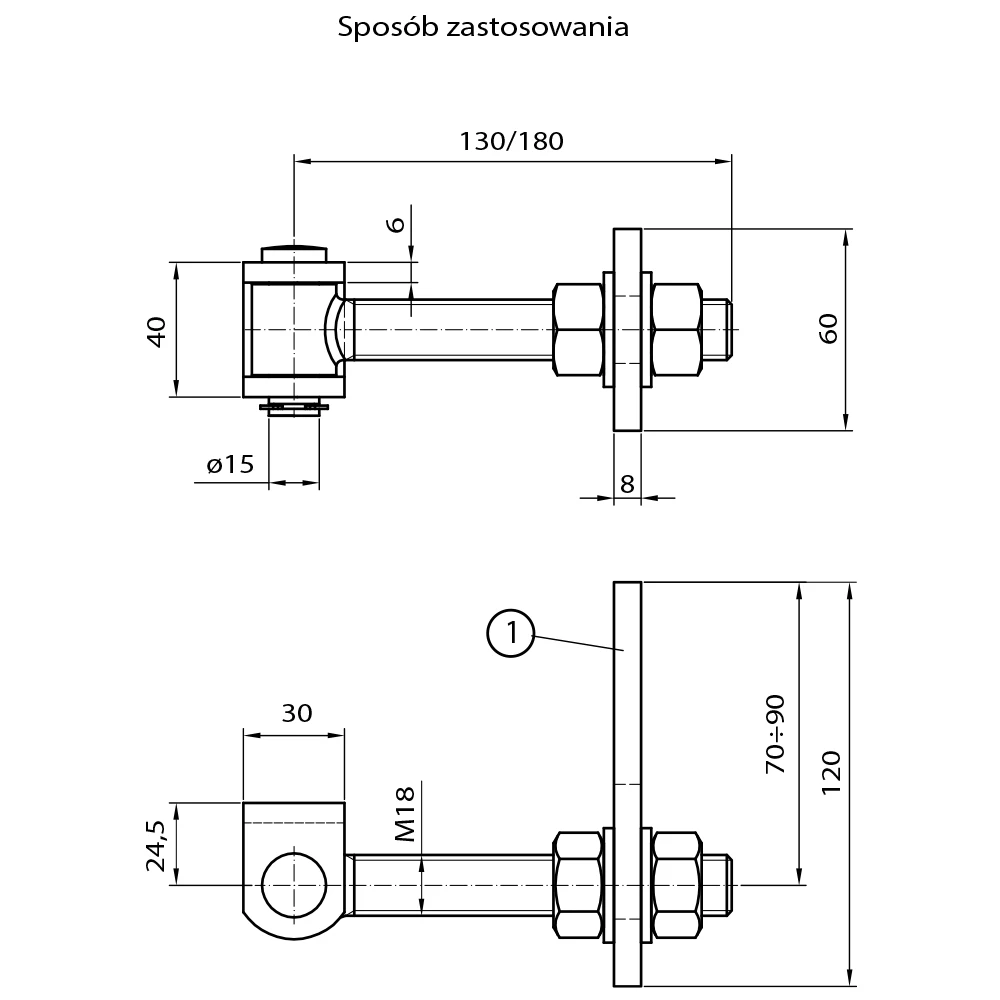

Spojovací díl se montuje na křídlo brány nebo vrátek a čep závěsu M18 prochází podlouhlým otvorem a je upevněn matkami z obou stran. Schéma použití ukazuje dvě varianty délky čepu (130 mm nebo 180 mm), což umožňuje vybrat vhodný závěs podle tloušťky sloupku nebo rámu. Pouzdro závěsu (výška 40 mm, čep Ø15 mm) se přivařuje ke sloupku a spojovací díl s podlouhlým otvorem umožňuje plynulé nastavení polohy křídla.
Technické údaje
- Materiál: ocel
- Tloušťka plechu: 8 mm
- Délka spojovacího dílu: 120 mm
- Výška spojovacího dílu: 60 mm
- Závit závěsu: M18
- Rozměr podlouhlého otvoru: 20 × 40 mm (šířka × délka)
- Rozsah nastavení: 70–90 mm
- Úhel otevření křídla: 180°
- Hmotnost: 0,38 kg
- EAN: 99917867
Spojovací díl je kompatibilní se šroubovými závěsy M18 s délkou čepu 130 mm nebo 180 mm. Ideální prvek pro profesionální montáž křídlových bran a vrátek v oplocovacích systémech.
