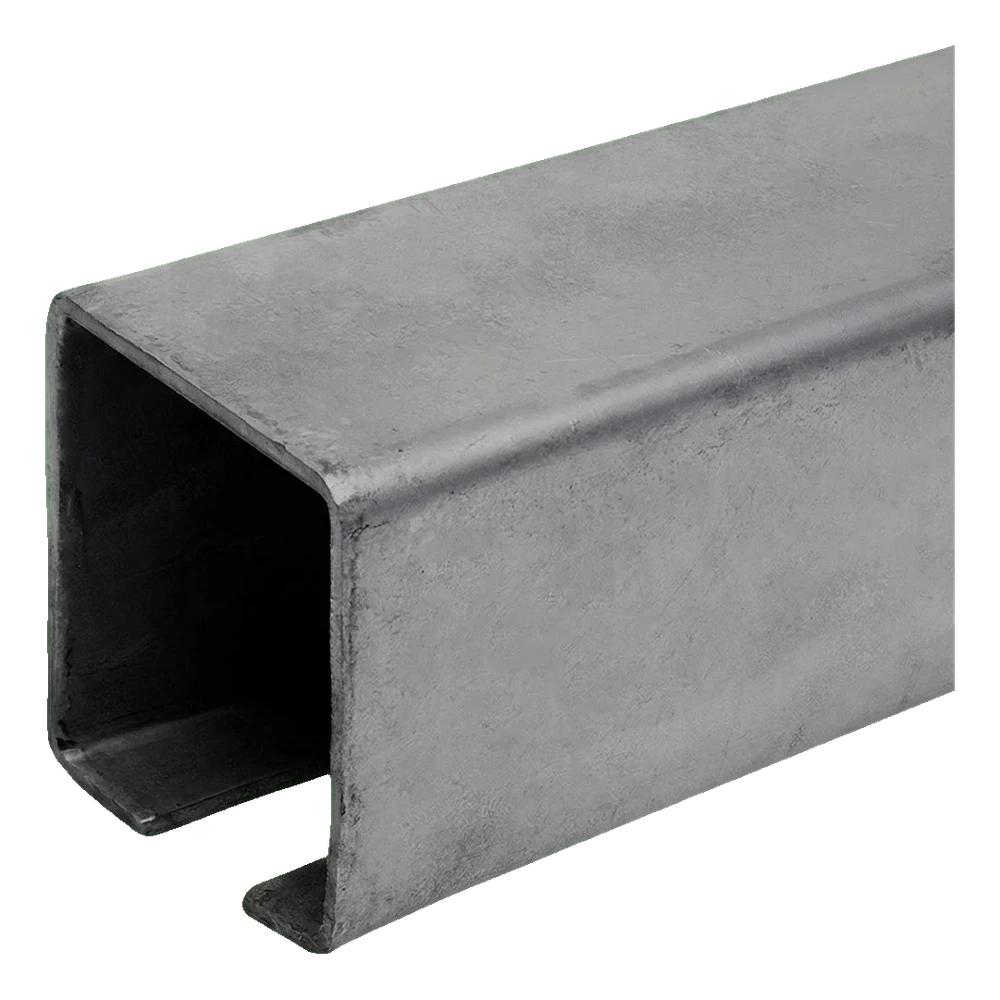

Ocelová vodící dráha – nosník ve tvaru C pro posuvné brány 60×60 mm, délka 6000 mm
Zanechte zpětnou vazbu k produktu
Ocelová vodící dráha nosník 60×60 mm pro posuvné brány. Délka 6000 mm, tloušťka stěny 3 mm, hmotnost 26,1 kg. Neocelovaná ocel se spodní vodící štěrbinou 20,5 mm. Profil typu C pro pojezdové vozíky.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-291
Vlastnosti produktu
[PIM] szyny-jezdne #115
- Materiál Ocel
Popis
C profil 60 × 60 mm se stěnou 3 mm a štěrbinou 20,5 mm, délka 6000 mm – nosný prvek křídla samonosné posuvné brány
O produktu
Nosný C profil tvoří nosný prvek křídla samonosné posuvné brány. Přivařuje se ke konstrukci křídla a uvnitř něj se pohybují pojezdové vozíky upevněné na základu.

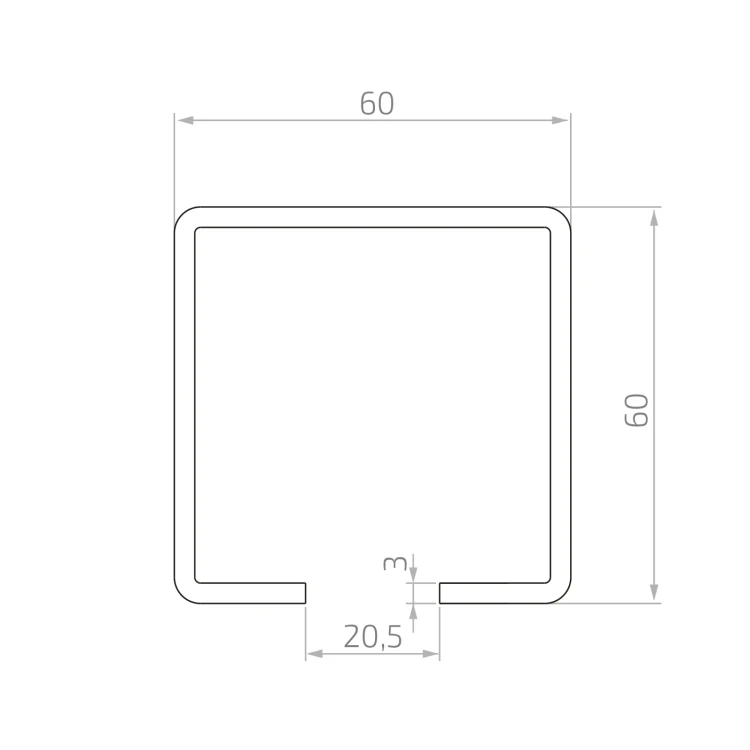

Průřez má vnější rozměry a × h rovné 60 × 60 mm a stěnu s 3 mm. Ve spodní stěně je štěrbina 20,5 mm, kterou procházejí nosné čepy vozíků. Délka profilu L je 6000 mm; rozměry vycházejí z výkresu výrobce.
Profil je z oceli bez povlaku, proto je po zhotovení křídla nutné jej ošetřit proti korozi. Hmotnost jednoho kusu je 26,1 kg.
Výběr a montáž
- ✓Vyberte pojezdové vozíky pro profil 60 × 60 mm – profil a vozíky musí odpovídat stejné velikosti systému.
- ✓Profil zkraťte a přivařte ke konstrukci křídla štěrbinou dolů; štěrbina 20,5 mm vede vozíky.
- ✓Po svaření ošetřete ocel proti korozi a uzavřete konce profilu koncovou krytkou s kolečkem.
Důležité
Přípustnou hmotnost a délku křídla určuje sada pojezdových vozíků, nikoli samotný profil. Před výběrem profilu zkontrolujte parametry vozíků.
