Noark Přípojková Skříň s Přepěťovou Ochranou DC+AC 40A 3-Fázová SH-355

Propojovací skříňka s přepěťovou ochranou DC + AC, typ 1+2, typ SH-355 DCAC GPV-409-05

Dostupnost: Skladem (velké množství)

Doručení do: 5 dny

Hmotnost: 5 kg

Cena s DPH / ks.: 14 012,89 Kč

vč. 21% DPH, bez nákladů na dopravu

14012.89

Cena bez DPH / ks.: 11 580,89 Kč

bez 21% DPH, bez nákladů na dopravu

množství ks.

produkt nedostupný

přidat do seznamu přání

Hodnocení:

Prodejce: Keno

Kód produktu: GPV-409-05

doporučit příteli

Popis

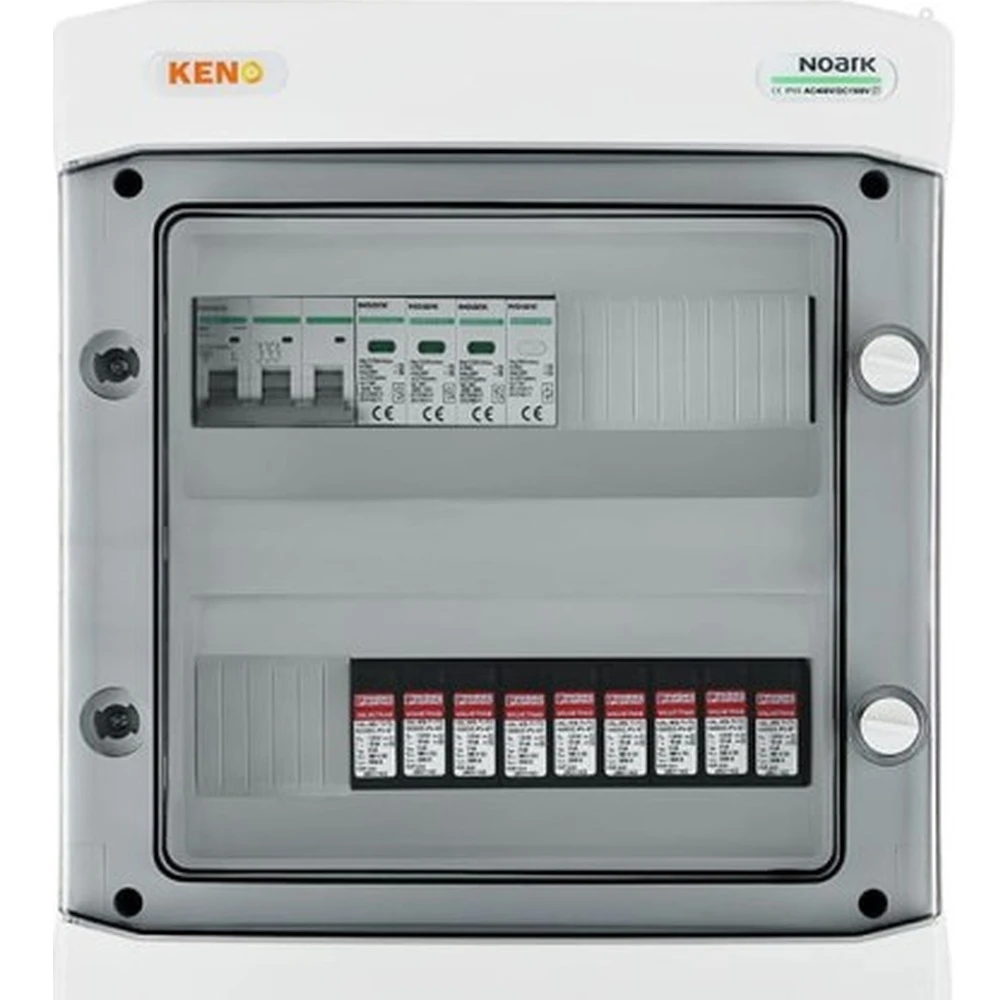

Noark Připojovací skříň s ochranou proti přepětí DC+AC 40A 3-fázová SH-355

Připojovací skříň s omezovačem přepětí DC + AC, typu 1+2, typ SH-355 DCAC

Připojovací rozvaděč, určený pro napájení fotovoltaických střídačů, poskytuje nejen ochranu před následky zkratů a přetížení, ale také před nepřímými a přímými výboji na obou stranách proudu - jak střídavého, tak stejnosměrného.

Je určen pro použití v uzemněných i izolovaných instalacích PV a díky vysokému stupni krytí IP je možná jeho montáž venku. Konstrukce rozvaděče je přizpůsobena pro montáž na omítku a v závislosti na vybavení může plnit různé funkce.

Standardní, ověřené pouzdro: Zajišťující solidnost a trvanlivost, díky čemuž jsou rozvaděče připraveny splnit různorodé instalační požadavky.

Možnost montáže zámku na klíč: Poskytuje dodatečnou úroveň zabezpečení a omezuje přístup k elektrickým zařízením pouze pro oprávněné osoby.

Základní parametry strana DC

Parametr	Hodnota
Počet vstupů \| výstupů řetězce PV	3 \| 3
Počet \| Druh omezovače přepětí DC \| Typ	3 \| Phoenix \| T1/T2
Druh připojení	Panelové MC4 Stäubli

Základní parametry strana AC

Parametr	Hodnota
Omezovač přepětí AC \| Typ	Noark \| T1/T2
Nadproudový jistič	Noark B40A 3F
Proudový chránič	1 x 300mA typu A

Použitý omezovač přepětí DC (SPD)

Parametr	Hodnota
Výrobce / Model	PHOENIX/VAL-MS-T1/T21000DC-PV/2+V
Ochrana proti přepětí	T1 / T2
Napětí naprázdno UOCSTC	≤ 975 V DC
Maximální vybíjecí proud Imax (8/20) μs	40 kA
Doba odezvy tA	≤ 25 ns
Zkušební bleskový proud (10/350) μs, náboj	2,5 As
Zkušební bleskový proud (10/350) μs, specifická energie	6,25 kJ/Ω
Zkušební bleskový proud (10/350) μs, špičková hodnota Iimp	5 kA
Celkový odváděný proud Itotal (8/20) μs	40 kA
Celkový odváděný proud Itotal (10/350) μs	5 kA
Izolační odpor Riso	> 5 GΩ (při 500 V DC)
Jmenovitý vybíjecí proud In (8/20) μs	15 kA
Jmenovitý zatěžovací proud IL	80 A
Dlouhodobý provozní proud ICPV	< 20 μA
Nejvyšší trvalé napětí UCPV	1170 V DC
Odolnost proti zkratu ISCPV	2000 A
Zbytkové napětí Ures	≤ 3,5 kV (při In)
-	≤ 2,9 kV (při 5 kA)
-	≤ 3,2 kV (při 10 kA)
-	≤ 3,7 kV (při 20 kA)
-	≤ 4,1 kV (při 30 kA)
-	≤ 4,6 kV (při 40 kA)
Proud ochranného vodiče IPE	≤ 20 μA DC
-	≤ 350 μA AC
Úroveň ochrany Up	≤ 3,5 kV
Odběr výkonu v pohotovostním režimu PC	≤ 25 mVA

Použitý nadproudový jistič (MCB) (1)

Parametr	Hodnota
Výrobce / Model	Noark / Ex9BN 3P B40
Jmenovitý proud	40A; 3-F
Jmenovité provozní napětí Ue	230/415 V AC
-	72 V DC na pól (1P, 2P)
-	48 V DC na pól (3P, 4P)
Minimální napětí	12 V AC/DC
Jmenovité impulzní výdržné napětí Uimp podle IEC 60898-1	6 kV
Jmenovité impulzní výdržné napětí Uimp podle IEC 60947-2	6 kV
Jmenovitá zkratová vypínací schopnost Icn podle IEC 60898-1	6 kA
Jmenovitá zkratová vypínací schopnost Icn podle IEC 60947-2	10 kA
Jmenovité izolační napětí Ui	690 V AC
Počet pólů	3
Frekvence	50/60 Hz
Charakteristika	B
Provedení podle	IEC/EN 60898-1, IEC/EN 60947-2
Mechanická trvanlivost	20 000 spínacích cyklů
Elektrická trvanlivost	10 000 spínacích cyklů
Třída omezení energie	3
Kategorie použití	A
Směr napájení	Libovolný (shora nebo zdola)

Použitý omezovač přepětí AC (SPD)

Parametr	Hodnota
Výrobce / Model	Noark Ex9UE1+2 12.5 3PN 275
Připojení	L-N/PE, N-PE
Provedení podle	EN 61643-11
Typ omezovače	Type 1+2 (třída I+II, B+C, T1+T2)
Provedení vložky	MOV (Varistor)GDT (Jiskřiště)
Jmenovité napětí Un	230 V AC
Referenční zkušební napětí UREF	255 V AC
Napětí trvalého provozu Uc	275 V AC 255 V AC
Frekvence f	25 kA na pól 50 kA na pól
Specifická energie W/R	156.25 kJ/Ω
Maximální impulzní proud Iimp (10/350 μs)	12.5 kA na pól 50 kA na pól
Maximální vybíjecí proud Imax (8/20 μs)	50 kA na pól
Napěťová úroveň ochrany Up pro proud In	1.5 kV
Napěťová úroveň ochrany Up pro proud Imax	1.8 kV 1.5 kV
Napěťová úroveň ochrany Up pro 5 kA (8/20 μs)	1 kV
N-PE Schopnost zhášení následného proudu Ifi	100 A
5 s	335 V
200 ms	335 V, 1200 V
Rozdílový proud IPE při UREF	≤ 1 mA
Napětí omezovače pro proud 1mA	387 - 473 V
Doba odezvy	≤ 25 ns ≤ 100 ns
Maximální předjištění pojistkou	160 A gG
Schopnost odolnosti proti zkratovému proudu	50kA
Zkratová odolnost ISCCR	10kA
Proudový součinitel k	1kA
Typ systému LV	TN-S, TT (3+1)

Použitý proudový chránič (RCD)

Parametr	Hodnota
Výrobce / Model	Noark / Ex9L-N 300mA
Provedení podle	EN 61008
Počet pólů	2 / 4
Charakteristika	A
Jmenovité provozní napětí Ue	240/415 V AC
Jmenovitý proud	40 / 63 A
Minimální napětí pro funkci proudového chrániče	Nezávislost na napětí
Rozsah napětí pro testovací tlačítko	150 — 440 V
Frekvence f	50 Hz
Jmenovité izolační napětí Ui	500 V
Jmenovitý podmíněný zkratový proud Inc	6 kA
Jmenovitý rozdílový proud IΔn	300mA
Citlivost	citlivý na sinusový rozdílový proud, usměrněný pulzující i hladký, vysoká frekvence (1 kHz)
Doba vypnutí	okamžitý
Jmenovité impulzní výdržné napětí Uimp	6 kV
Odolnost proti nárazovému proudu	3000 A
Mechanická trvanlivost	20 000 spínacích cyklů
Elektrická trvanlivost	4 000 spínacích cyklů

Maximální předjištění pojistkou před přetížením

Parametr	Hodnota
In = 40 A	32 A gG
In = 63 A	50 A gG

Maximální předjištění pojistkou před následky zkratu

Parametr	Hodnota
In = 40 A	63 A gG
In = 63 A	63 A gG

Jmenovitá zapínací a vypínací schopnost Im

Parametr	Hodnota
In = 40 A	500 A
In = 63 A	630 A
Směr napájení	Libovolný (shora nebo zdola)
