Noark Přípojková Skříň s Ochranou Proti Přepětí DC+AC 40A 3-Fázová SH-717
produkt nedostupný
přidat do seznamu přání
Popis

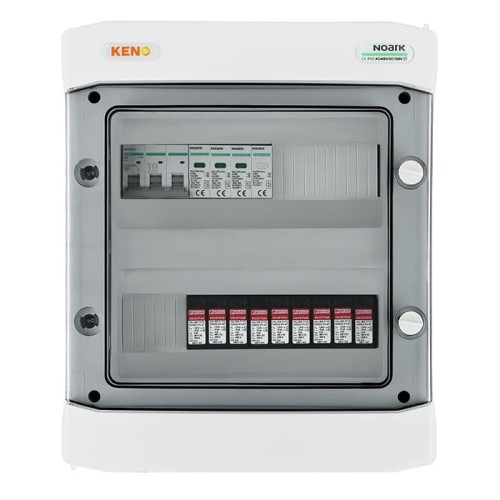

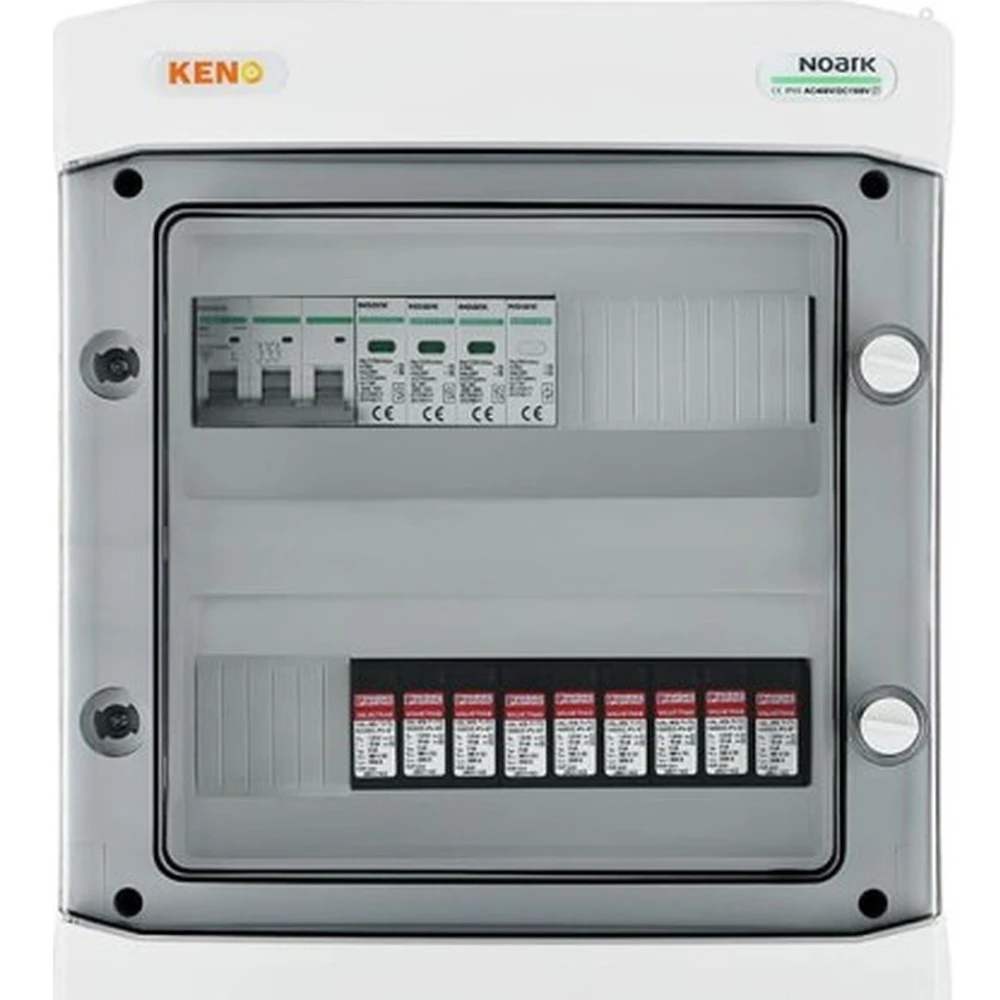

Noark Připojovací Skříň s Ochranou Proti Přepětí DC+AC 40A 3-Fázová SH-717
Připojovací skříň s omezovačem přepětí DC + AC, typu 1+2, typ SH-717 DCAC
Připojovací rozvodnice určená pro napájení fotovoltaických měničů zajišťuje nejen ochranu před následky zkratů a přetížení, ale také před nepřímými a přímými výboji na obou stranách proudu - jak střídavého, tak stejnosměrného.
Je určena pro použití v uzemněných i izolovaných FV instalacích a díky vysokému stupni krytí IP je možná její montáž venku. Konstrukce rozvodnice je přizpůsobena pro montáž na povrch a v závislosti na vybavení může plnit různé funkce.
- Standardní, osvědčené pouzdro: Zajišťující solidnost a odolnost, díky čemuž jsou rozvodnice připraveny splnit různorodé instalační požadavky.
- Možnost montáže zámku na klíč: Poskytuje dodatečnou úroveň zabezpečení a omezuje přístup k elektrickým zařízením pouze pro oprávněné osoby.
- Průhledná dvířka: Umožňují snadný přístup do vnitřku rozvodnice a rychlou vizuální kontrolu stavu zařízení bez nutnosti jejich otevírání.
Základní parametry strana DC
| Parametr | Hodnota |
|---|---|
| Počet vstupů | výstupů FV řetězce | 3 | 3 |
| Počet | Typ omezovače přepětí DC | Typ | 3 | Phoenix | T1/T2 |
| Typ připojení | Panelové MC4 Stäubli |
Základní parametry strana AC
| Parametr | Hodnota |
|---|---|
| Omezovač přepětí AC | Typ | Noark | T1/T2 |
| Nadproudový jistič | Noark B40A 3F |
Použitý omezovač přepětí DC (SPD)
| Parametr | Hodnota |
|---|---|
| Výrobce / Model | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Ochrana proti přepětí | T1 / T2 |
| Napětí naprázdno UOCSTC | ≤ 975 V DC |
| Maximální vybíjecí proud Imax (8/20) μs | 40 kA |
| Doba odezvy tA | ≤ 25 ns |
| Zkušební bleskový proud (10/350) μs, náboj | 2,5 As |
| Zkušební bleskový proud (10/350) μs, specifická energie | 6,25 kJ/Ω |
| Zkušební bleskový proud (10/350) μs, špičková hodnota Iimp | 5 kA |
| Celkový odváděný proud Itotal (8/20) μs | 40 kA |
| Celkový odváděný proud Itotal (10/350) μs | 5 kA |
| Izolační odpor Riso | > 5 GΩ (při 500 V DC) |
| Jmenovitý vybíjecí proud In (8/20) μs | 15 kA |
| Jmenovitý zatěžovací proud IL | 80 A |
| Dlouhodobý provozní proud ICPV | < 20 μA |
| Nejvyšší trvalé napětí UCPV | 1170 V DC |
| Odolnost proti zkratu ISCPV | 2000 A |
| Zbytkové napětí Ures | ≤ 3,5 kV (při In) |
| - | ≤ 2,9 kV (při 5 kA) |
| - | ≤ 3,2 kV (při 10 kA) |
| - | ≤ 3,7 kV (při 20 kA) |
| - | ≤ 4,1 kV (při 30 kA) |
| - | ≤ 4,6 kV (při 40 kA) |
| Proud ochranného vodiče IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Úroveň ochrany Up | ≤ 3,5 kV |
| Příkon v pohotovostním režimu PC | ≤ 25 mVA |
| Konfigurace zapojení | Konfigurace Y |
Použitý nadproudový jistič (MCB) (1)
| Parametr | Hodnota |
|---|---|
| Výrobce / Model | Noark / Ex9BN 3P B40 |
| Jmenovitý proud | 40A; 3-F |
| Jmenovité provozní napětí Ue | 230/415 V AC |
| - | 72 V DC na pól (1P, 2P) |
| - | 48 V DC na pól (3P, 4P) |
| Minimální napětí | 12 V AC/DC |
| Jmenovité impulzní výdržné napětí Uimp podle IEC 60898-1 | 6 kV |
| Jmenovité impulzní výdržné napětí Uimp podle IEC 60947-2 | 6 kV |
| Jmenovitá zkratová vypínací schopnost Icn podle IEC 60898-1 | 6 kA |
| Jmenovitá zkratová vypínací schopnost Icn podle IEC 60947-2 | 10 kA |
| Jmenovité izolační napětí Ui | 690 V AC |
| Počet pólů | 3 |
| Frekvence | 50/60 Hz |
| Charakteristika | B |
| Provedení podle | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanická trvanlivost | 20 000 spínacích cyklů |
| Elektrická trvanlivost | 10 000 spínacích cyklů |
| Třída omezení energie | 3 |
| Kategorie použití | A |
| Směr napájení | Libovolný (shora nebo zdola) |
Použitý omezovač přepětí AC (SPD)
| Parametr | Hodnota |
|---|---|
| Výrobce / Model | Noark Ex9UE1+2 12.5 3PN 275 |
| Připojení | L-N/PE N-PE |
| Provedení podle | EN 61643-11 |
| Typ omezovače | Type 1+2 (třída I+II, B+C, T1+T2) |
| Provedení vložky | MOV (Varistor)GDT (Jiskřiště) |
| Jmenovité napětí Un | 230 V AC |
| Referenční zkušební napětí UREF | 255 V AC |
| Trvalé provozní napětí Uc | 275 V AC 255 V AC |
| Frekvence f | 25 kA na pól 50 kA na pól |
| Specifická energie W/R | 156.25 kJ/Ω |
| Maximální impulzní proud Iimp (10/350 μs) | 12.5 kA na pól 50 kA na pól |
| Maximální vybíjecí proud Imax (8/20 μs) | 50 kA na pól |
| Napěťová úroveň ochrany Up pro proud In | 1.5 kV 1.5 kV |
| Napěťová úroveň ochrany Up pro proud Imax | 1.8 kV 1.5 kV |
| Napěťová úroveň ochrany Up pro 5 kA (8/20 μs) | 1 kV |
| N-PE Schopnost zhášení následného proudu Ifi | 100 A |
| Napětí sepnutí | 335 V |
| 200 ms | 335 V 1200 V |
| Rozdílový proud IPE při UREF | ≤ 1 mA |
| Napětí omezovače pro proud 1mA | 387 - 473 V |
| Doba odezvy | ≤ 25 ns ≤ 100 ns |
| Maximální předjištění pojistkou | 160 A gG |
| Schopnost odolávat zkratovému proudu | 50kA |
| Zkratová odolnost ISCCR | 10kA |
| Proudový koeficient k | 1kA |
| Typ systému LV | TN-S, TT (3+1) |
