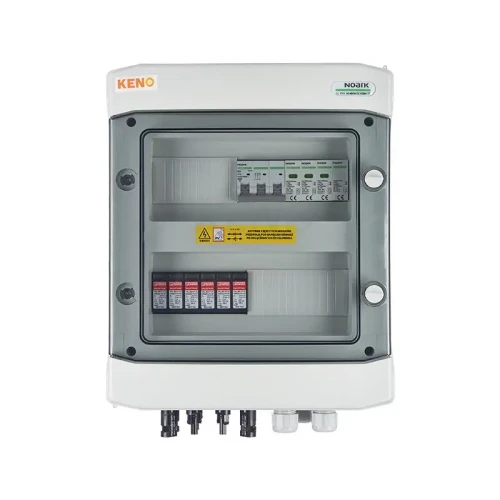

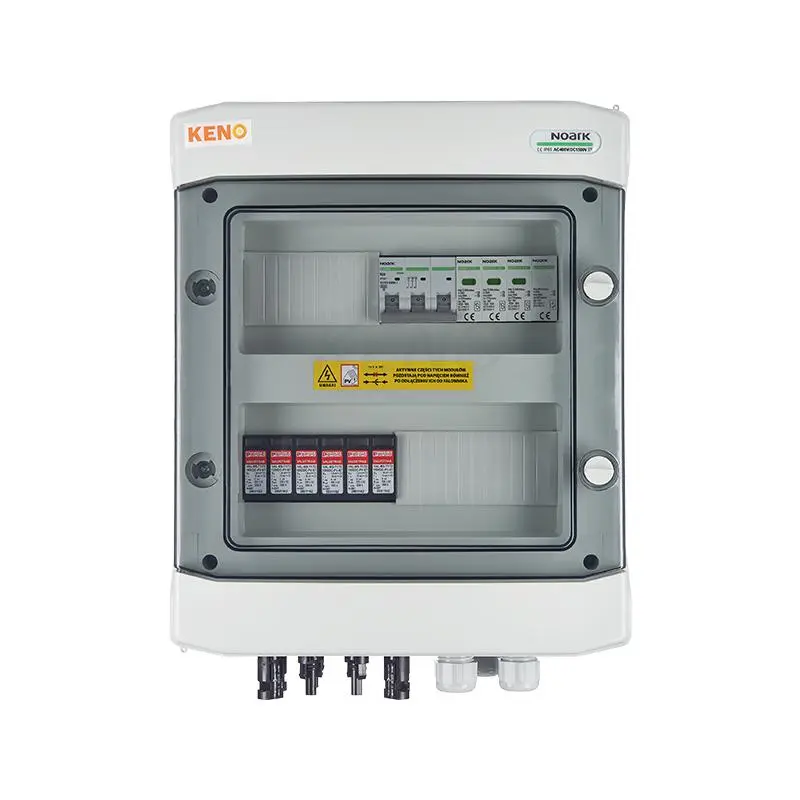

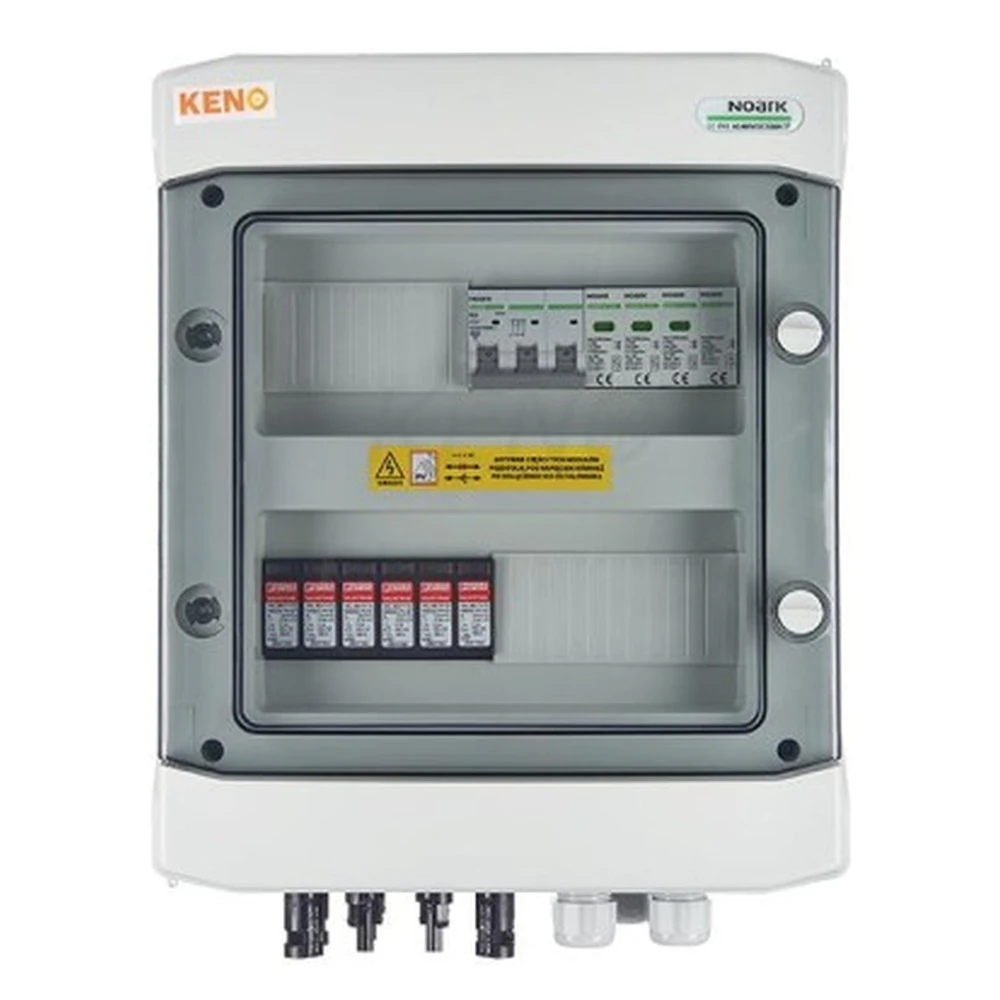

Noark Přípojková Skříň s Ochranou Proti Přepětí DC+AC 20A 3-Fázová SH-91
Zanechte zpětnou vazbu k produktu
Připojovací skříň 1000V DC s ochranou proti přepětí typ 1+2 pro 2 řetězce PV a 2 MPPT. Nadproudový jistič 3-fázový 20A charakteristika B. Krytí IP65 pro vnitřní i venkovní montáž.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: GPV-409-03
Popis
Noark Připojovací Skříň s Ochranou Proti Přepětí DC+AC 20A 3-Fázový SH-91
Připojovací skříň s ochranou proti přepětí DC + AC, 1000V typ 1+2, 2 x řetězec PV, 2 x MPPT // ochrana AC typ 1+2, 20A 3-F typ SH-214 DCAC
- Připojovací rozvaděče jsou spolehlivým řešením, které se úspěšně uplatňuje jak v malých a středních domácích instalacích, tak i v průmyslových aplikacích. Díky širokému rozsahu použití, včetně stupně krytí IP65, mohou být rozvaděče montovány nejen v uzavřených prostorách, ale také ve venkovním prostředí.
- Standardní, osvědčená skříň: Zajišťující solidnost a trvanlivost, díky níž jsou rozvaděče připraveny splnit různorodé instalační požadavky.
- Možnost montáže zámku na klíč: Poskytuje dodatečnou úroveň zabezpečení a omezuje přístup k elektrickým zařízením pouze pro oprávněné osoby.
- Průhledná dvířka: Umožňují snadný přístup do vnitřku rozvaděče a rychlou vizuální kontrolu stavu zařízení bez nutnosti jejich otevírání.
Použitá ochrana proti přepětí AC
| Parametr | Hodnota |
|---|---|
| Výrobce/model | Noark/Ex9UE1+2 12.5 4P 275 |
| Jmenovitý vybíjecí proud In (8/20 µs) na fázi | 25kA |
| Maximální vybíjecí proud Imax (8/20 µs) | 50kA |
Použitá ochrana proti přepětí DC
| Parametr | Hodnota |
|---|---|
| Výrobce/model | PHOENIX/VAL-MS 1000DC-PV/2+V |
| Ochrana proti přepětí | Typ 2 |
| Odolné proti chybám zapojení uspořádání Y pro použití dle | VDE 0100-712 (IEC 60364-7-712) |
| Vyrovnání potenciálů v ochraně proti přepětí dle | VDE 0100-443 (IEC 60364-4-44) |
| Schopnost odvodu proudu (8/20) na pól | až 40kA |
| Nízká úroveň ochranného napětí DC (Uoc max = 1000V DC) | <= 4,0kV |
| Vložky | Vyměnitelné, s termodynamickým odpojovacím zařízením a optickou signalizací poškození |
| Omezovač | Uzavřený, bezvýduchový varistorový omezovač na bázi oxidu zinečnatého |
Nadproudový jistič
| Parametr | Hodnota |
|---|---|
| Výrobce/model | Noark/Ex9BN 3P B20 |
| Jmenovitý proud | 20A; 3-fáze |
| Počet pólů | 3 |
| Charakteristika | B |
| Provedení dle | IEC/EN 60898-1 |
| Jmenovitá zkratová vypínací schopnost ICN | 6kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Soubory ke stažení
Data sheet.pdf
5.49 MB
Datový list
Declaration of comformity.pdf
197.06 kB
Prohlášení o shodě
User manual.pdf
275.90 kB
Uživatelská příručka
Warranty.pdf
138.80 kB
Záruka
