Nastavitelný vratový závěs M16 s obdélníkovým štítkem 100×55×4 mm
produkt nedostupný
přidat do seznamu přání
0
Popis
Nastavitelný vratový závěs M16 s obdélníkovým štítkem 100×55×4 mm
Ocelový nastavitelný závěs M16 s obdélníkovým montážním štítkem je spolehlivé řešení pro profesionální zavěšování branek a křídlových bran. Díky nastavení hloubky v rozsahu 52–72 mm umožňuje přesně korigovat pozici křídla jak při první montáži, tak i během pozdějšího provozu — bez nutnosti demontáže konstrukce.
Nastavení se provádí pomocí matice na závitu M16, což umožňuje rychlou kompenzaci tepelných napětí, prověšení křídla nebo přirozeného sedání plotových sloupků. To je reálná úspora času a servisních nákladů pro montážní týmy.
Konstrukce a materiály

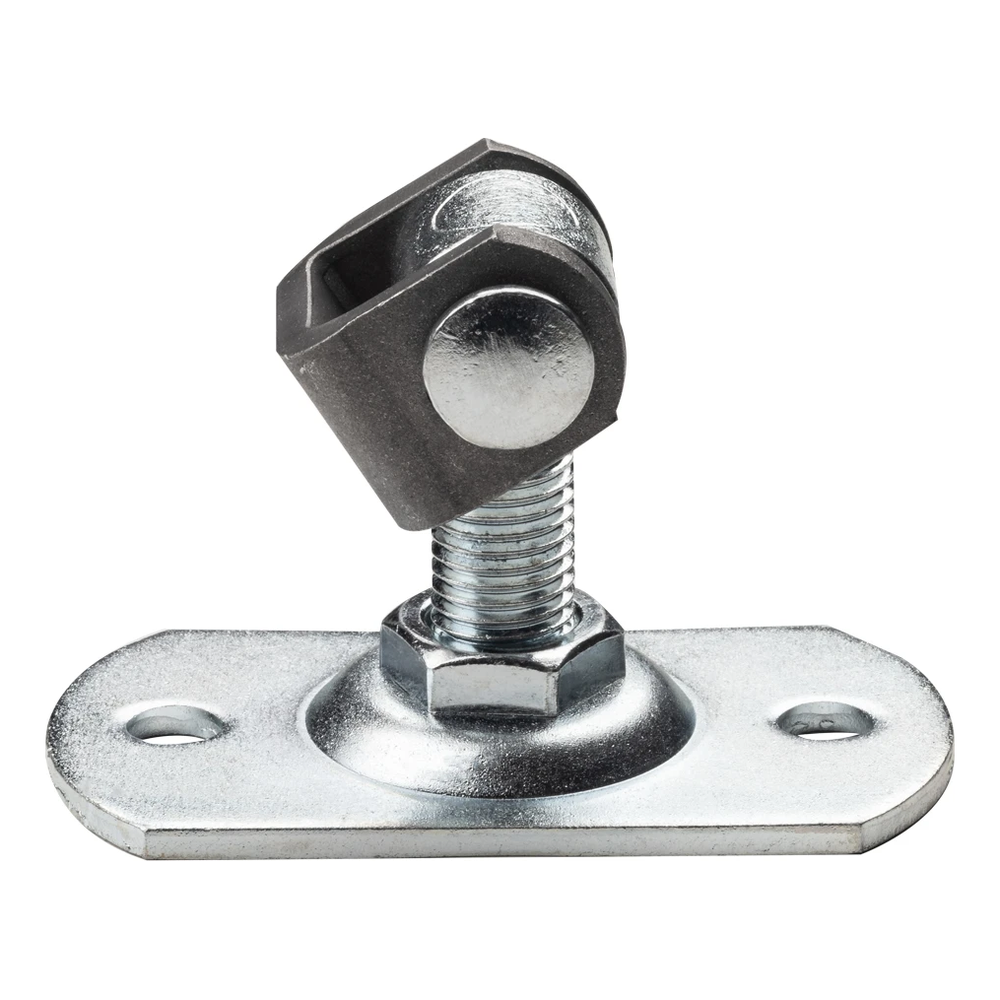

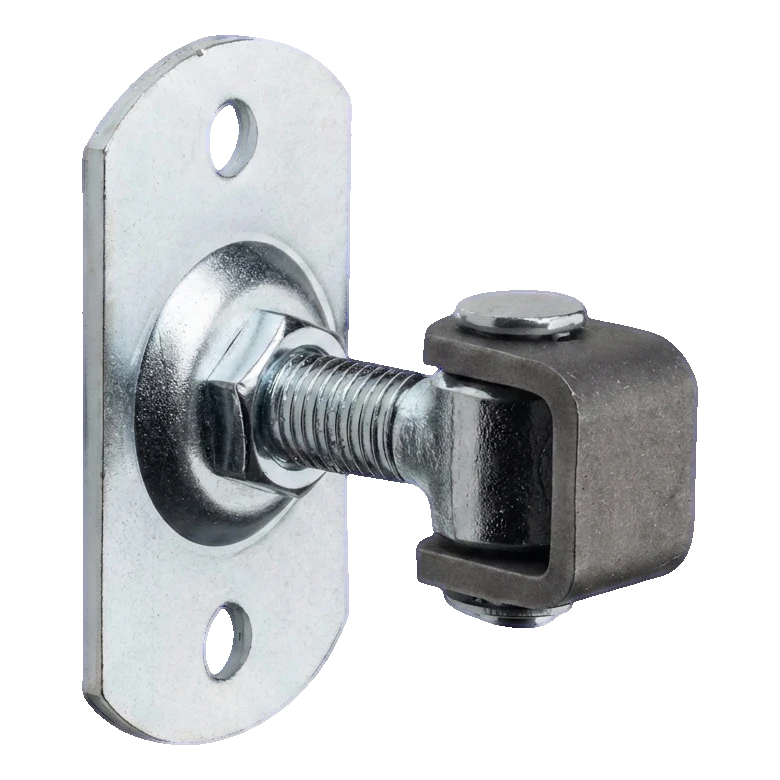

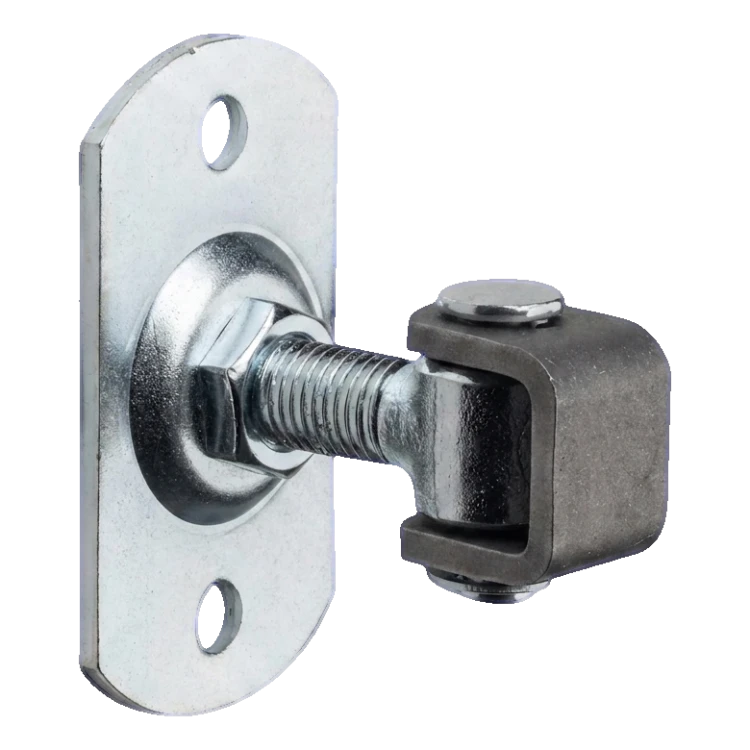

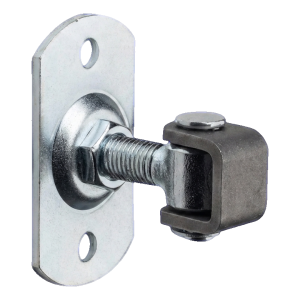

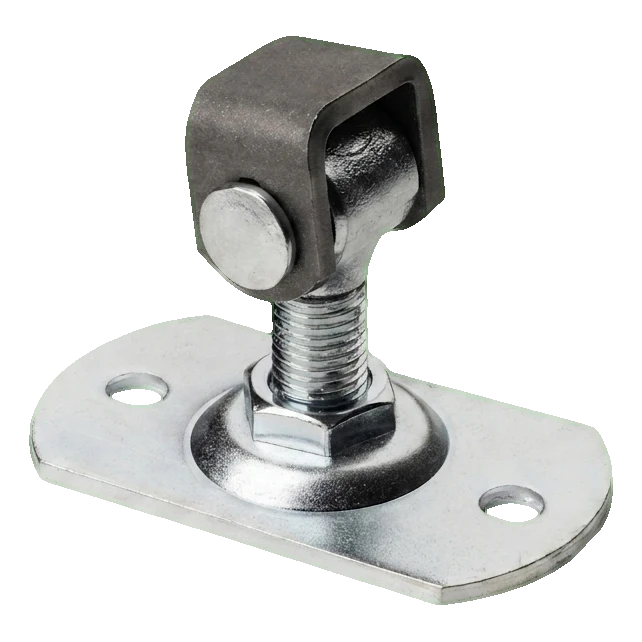

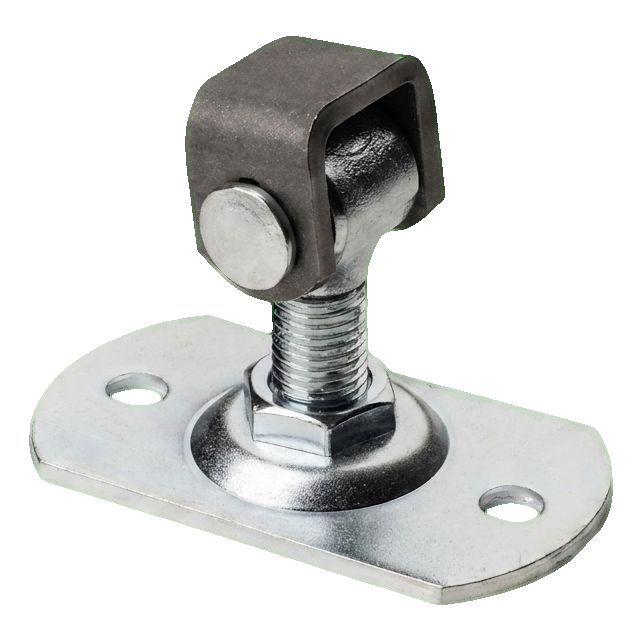

Závěs se skládá z pozinkovaného montážního štítku o rozměrech 100 × 55 mm a tloušťce 4 mm, šroubu se závitem M16 a odlévaného vidlicového držáku (typu U) s čepem o průměru Ø12 mm. Celek zajišťuje vysokou mechanickou pevnost, odolnost proti opotřebení a trvanlivost v venkovních podmínkách.

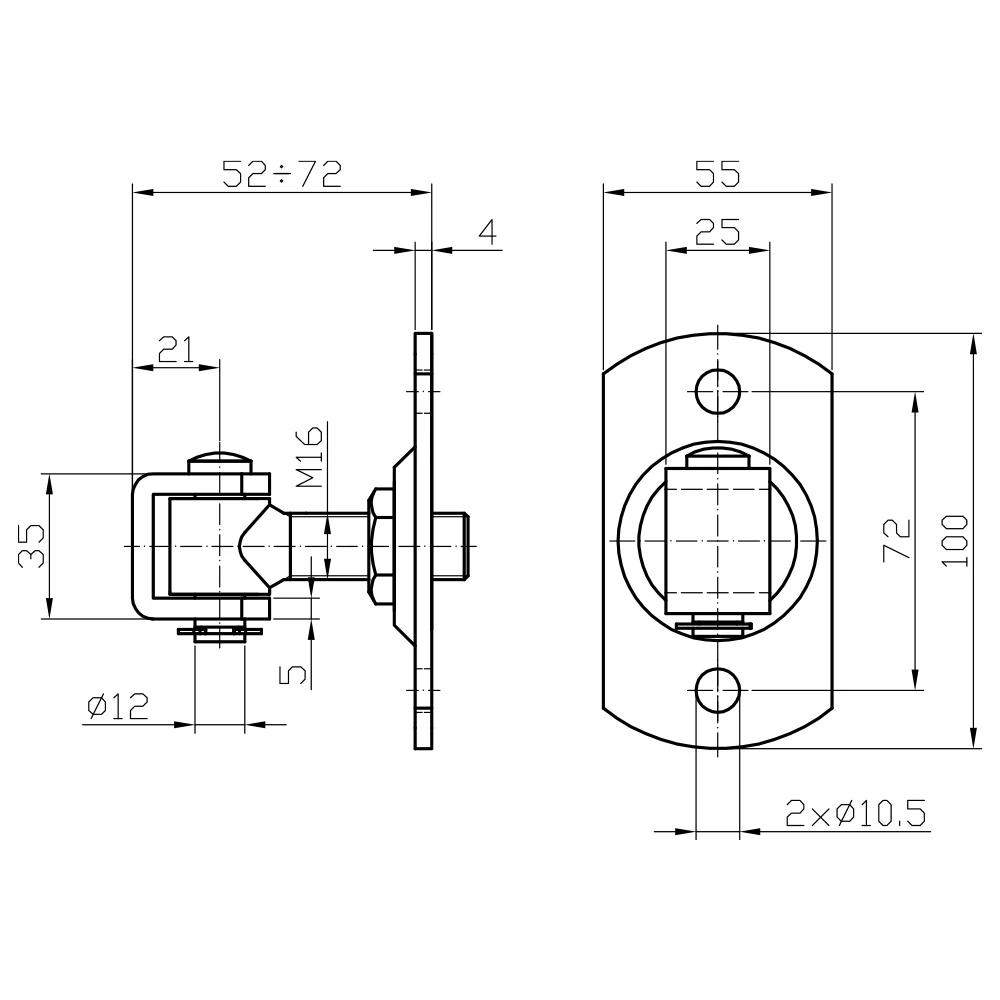

Rozměry a technické parametry
- Závit šroubu: M16
- Rozsah nastavení (hloubka): 52–72 mm
- Rozměry štítku (V × Š): 100 × 55 mm
- Tloušťka štítku: 4 mm
- Rozteč montážních otvorů: 72 mm
- Průměr montážních otvorů: 2 × Ø10,5 mm
- Rozměry vidlicového držáku: výška 35 mm, hloubka 21 mm, vnitřní světlost 25 mm
- Tloušťka ramen držáku: 5 mm
- Průměr čepu: Ø12 mm
- Materiál: ocel — štítek pozinkovaný, držák odlévaný
- Hmotnost: 0,4 kg
- Určení: venkovní použití — branky, křídlové brány
Výhody pro instalatéra
- Nastavení po montáži — matice M16 umožňuje přesné nastavení křídla v kterémkoliv okamžiku
- Kompenzace tepelných napětí — snadné dotažení nebo povolení při extrémních teplotách
- Jednoduchá instalace — dva montážní otvory Ø10,5 mm umožňují rychlé uchycení štítku ke sloupku
- Vysoká trvanlivost — ocelová konstrukce odolná proti mechanickému poškození a opotřebení
- Estetické provedení — pozinkovaný povrch štítku zajišťuje úhledný vzhled a protikorozní ochranu
Technické údaje
| Sposób montażu | Se štítkem |
| Typ závitu | M16 |
| Materiál | Ocel |
