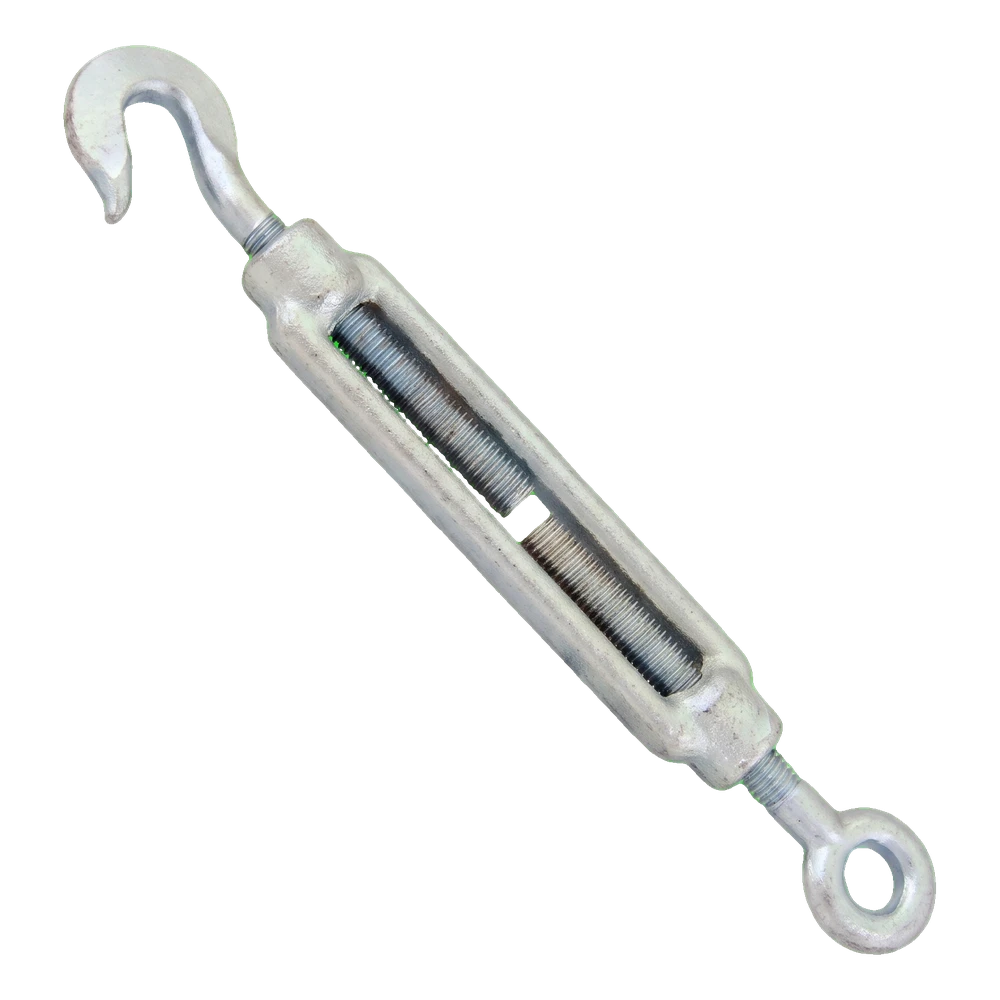

Napínák pozinkovaný M10×125 mm – hák–oko, DIN 1480
Zanechte zpětnou vazbu k produktu
Napínák hák-oko M10 DIN 1480 z kované oceli C15, galvanicky pozinkovaný. Délka těla 124 mm, rameno 63 mm, rozevření háku 13,5 mm, průměr oka 14 mm. Hmotnost 0,28 kg. Minimální přetrhová síla 7,95 kN.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 002-444
Vlastnosti produktu
[PIM] osprzet-do-lin-i-lancuchow #1023
- Druh příslušenství Napínák
- Typ závitu M10
Popis
Napínák pozinkovaný M10×125 mm – hák–oko, DIN 1480
Napínák hák-oko M10 DIN 1480 je kovaný napínák určený k regulaci napětí ocelových lan, řetězů a tažných táhel. Zakončení typu hák-oko zajišťuje univerzálnost spojení — hák umožňuje rychlé zavěšení a oko pevné upevnění pomocí svorníku nebo třmenu. Tělo je vyrobeno z nízkolegované konstrukční oceli a celek je opatřen galvanickým zinkem, což zaručuje účinnou protikorozní ochranu ve venkovním prostředí. Kovaná konstrukce zajišťuje homogenitu materiálu a opakovatelnou kvalitu, kompaktní rozměry usnadňují skladování a montáž ve výšce.
Použití a výhody
- Napínání ocelových lan v hromosvodných a anténních instalacích a při vyvazování stožárů
- Regulace napětí táhel v ocelových konstrukcích a posuvných bránách
- Zakončení hák-oko umožňuje spojení s různými typy příslušenství bez dalších adaptérů
- Kovaná konstrukce zajišťuje vysokou mechanickou pevnost při nízké vlastní hmotnosti
- Kompatibilita se standardním lanovým příslušenstvím o jmenovité velikosti 10 mm

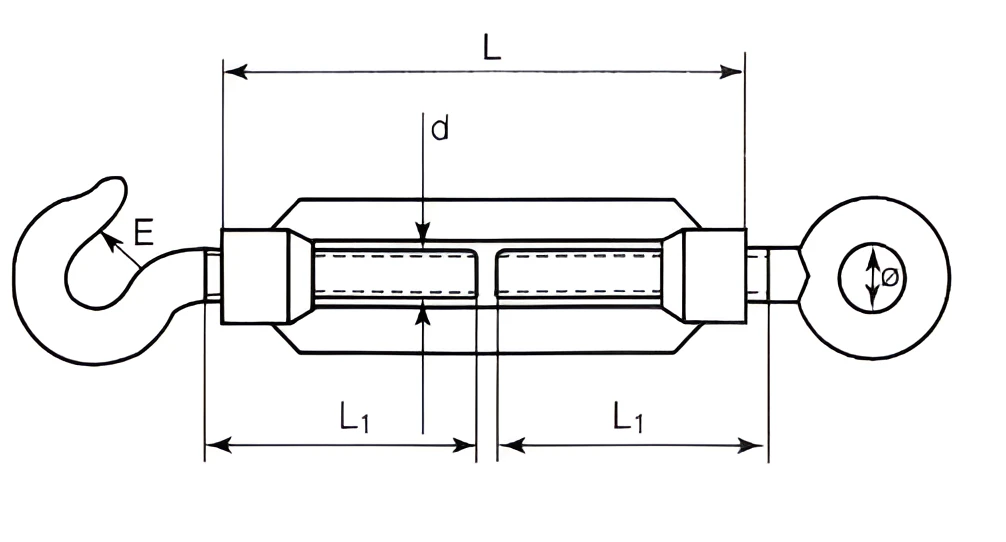

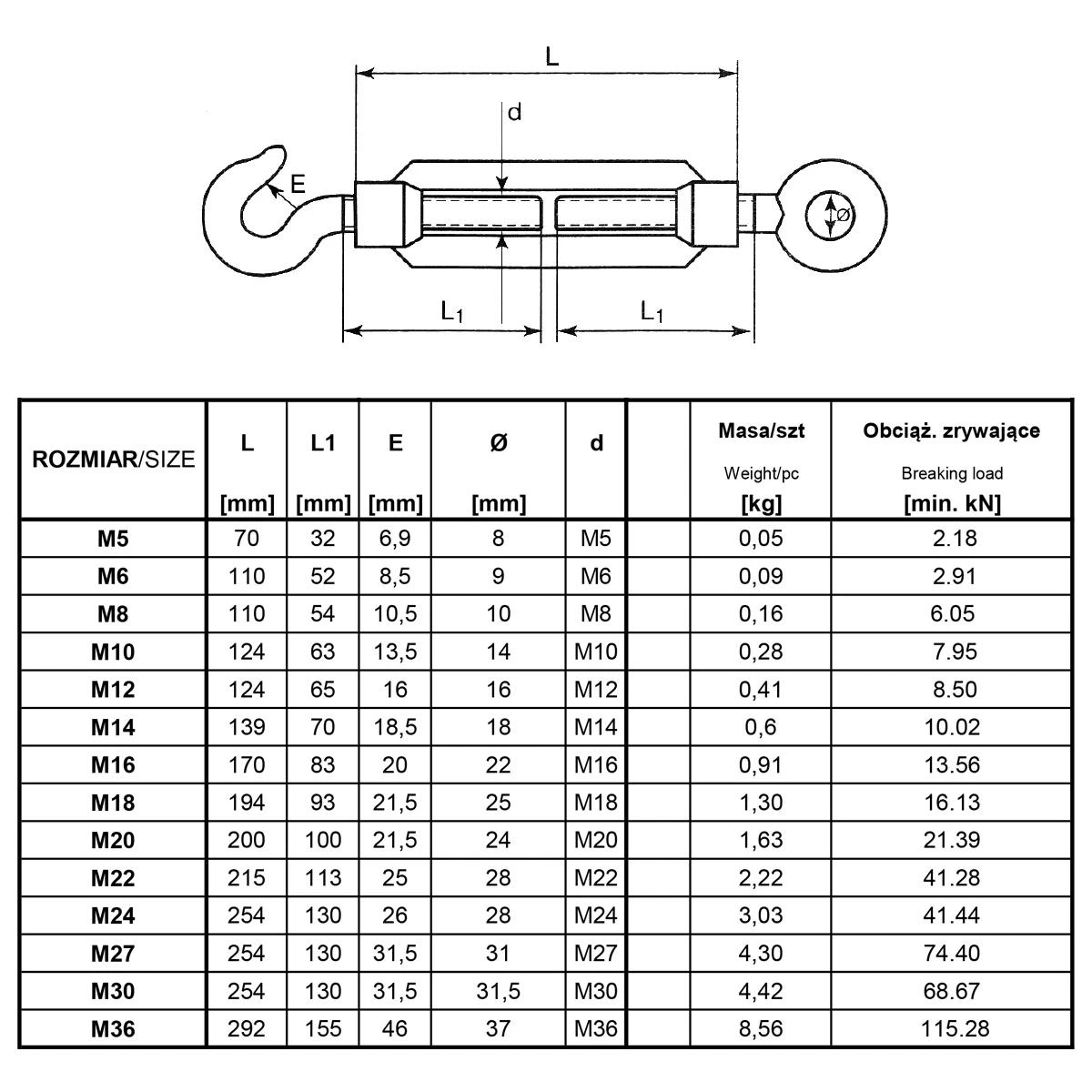

Technický výkres znázorňuje klíčové rozměry napínáku podle normy DIN 1480. Rozměr L označuje celkovou délku těla, L1 — délku závitového ramene, E — rozevření háku, d — průměr závitu a Ø — průměr oka. Všechny rozměry jsou uvedeny s tolerancí ±5 %.
