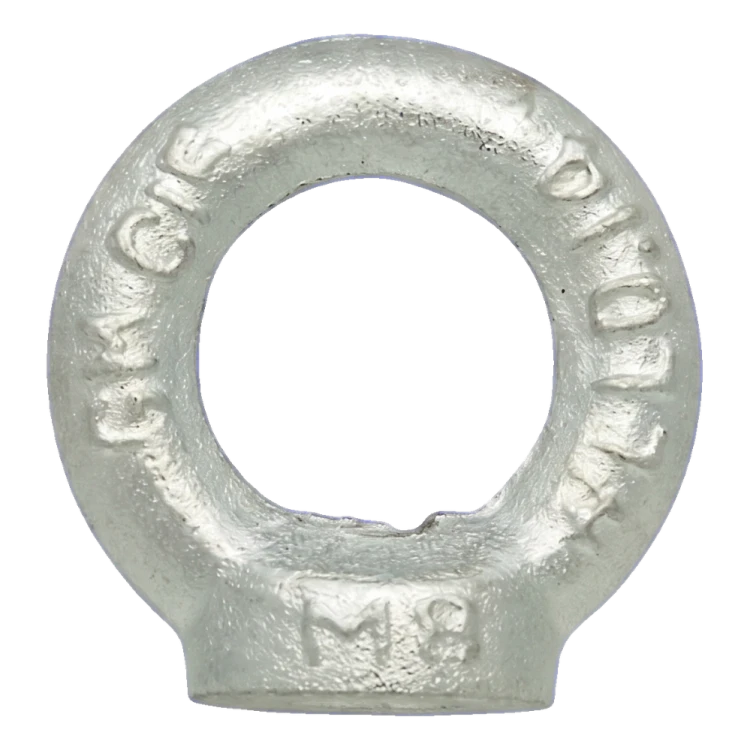

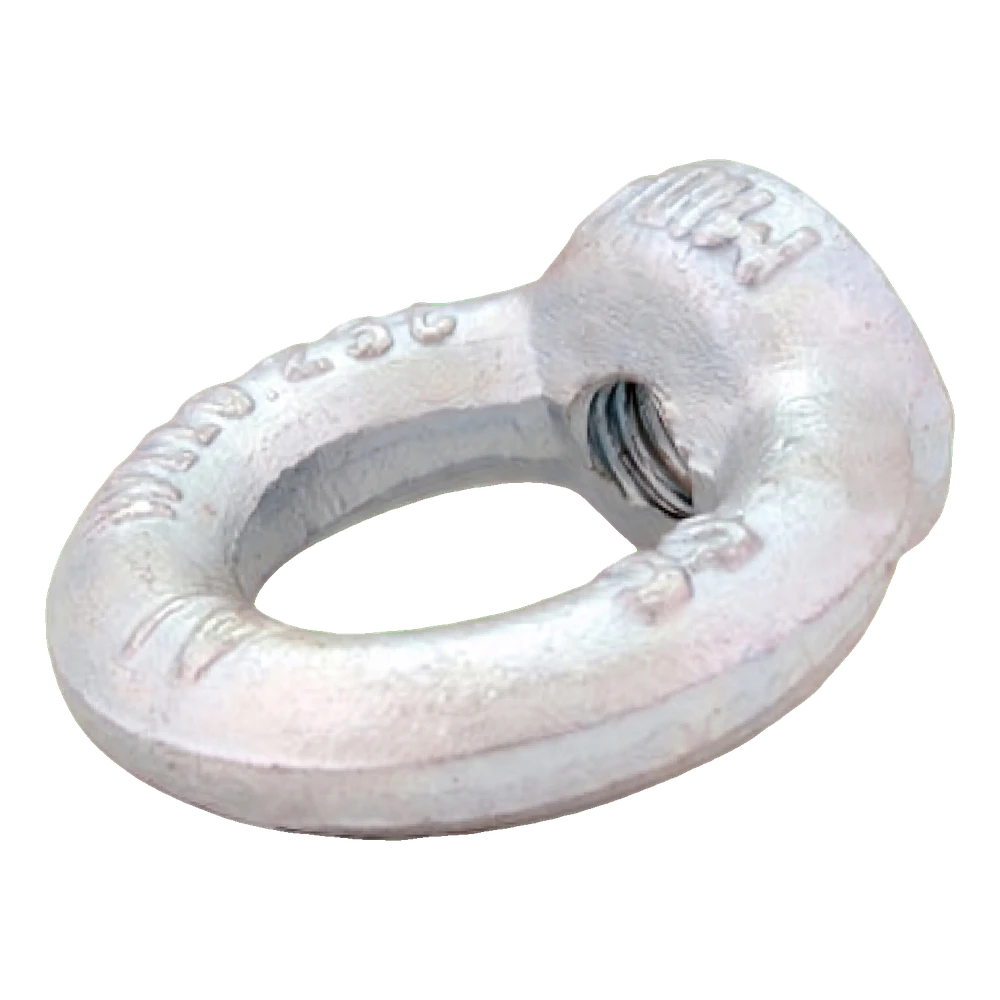

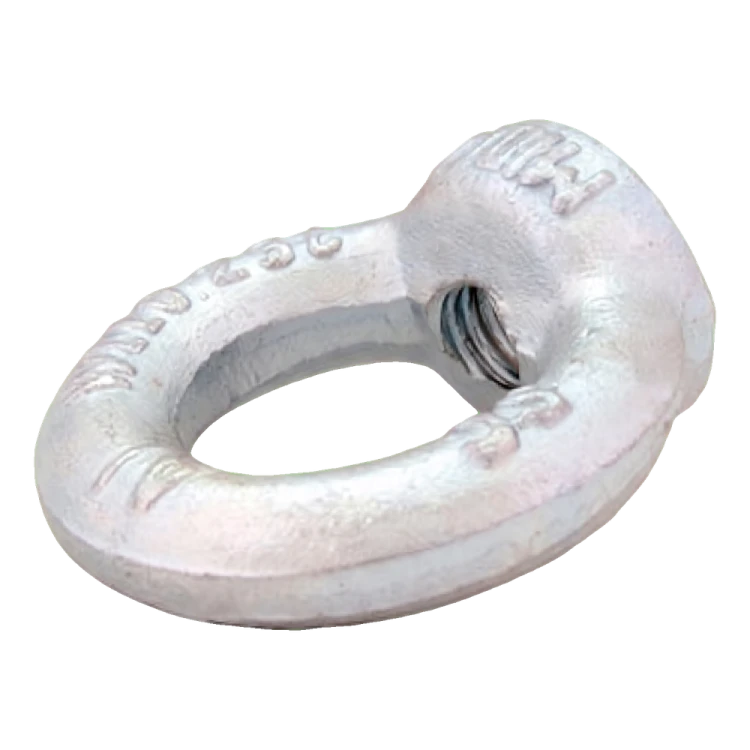

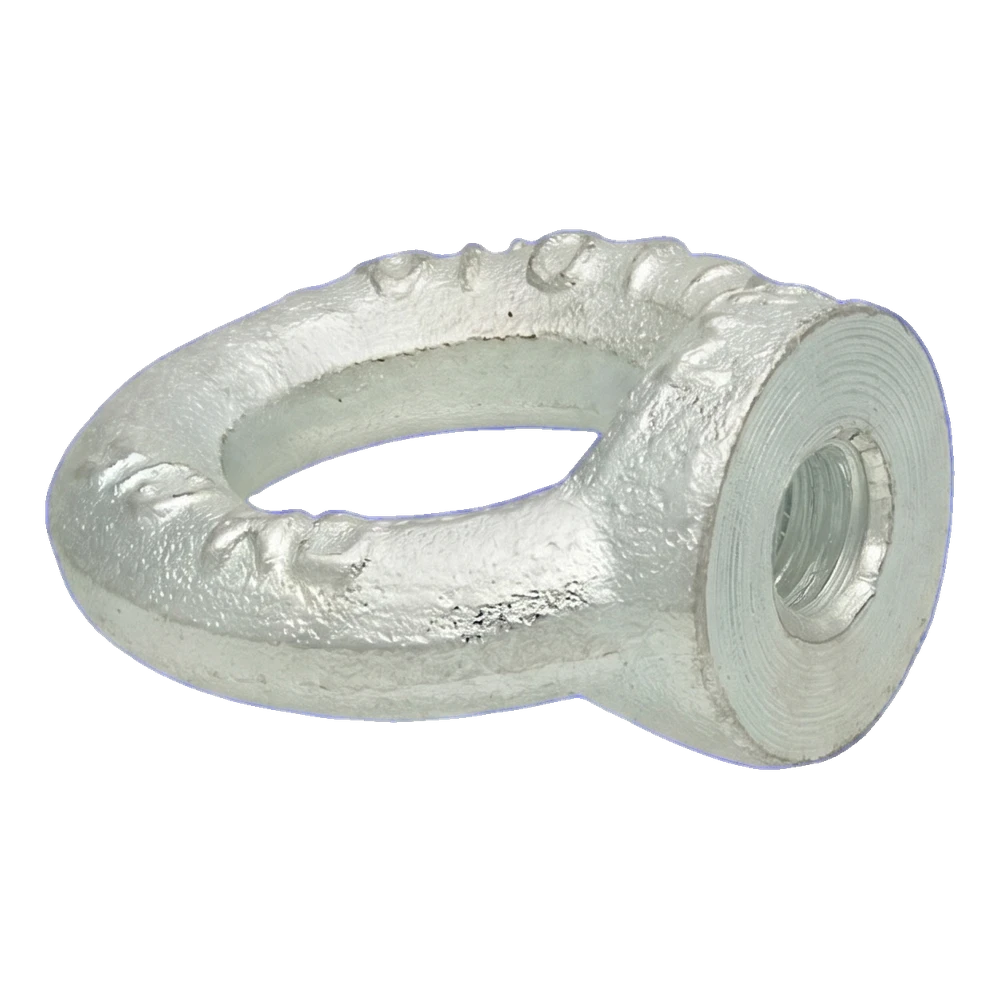

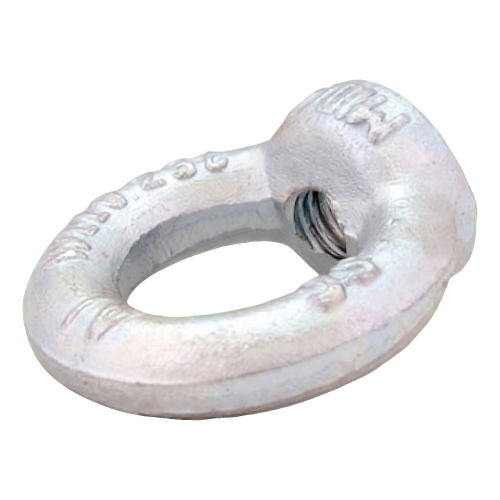

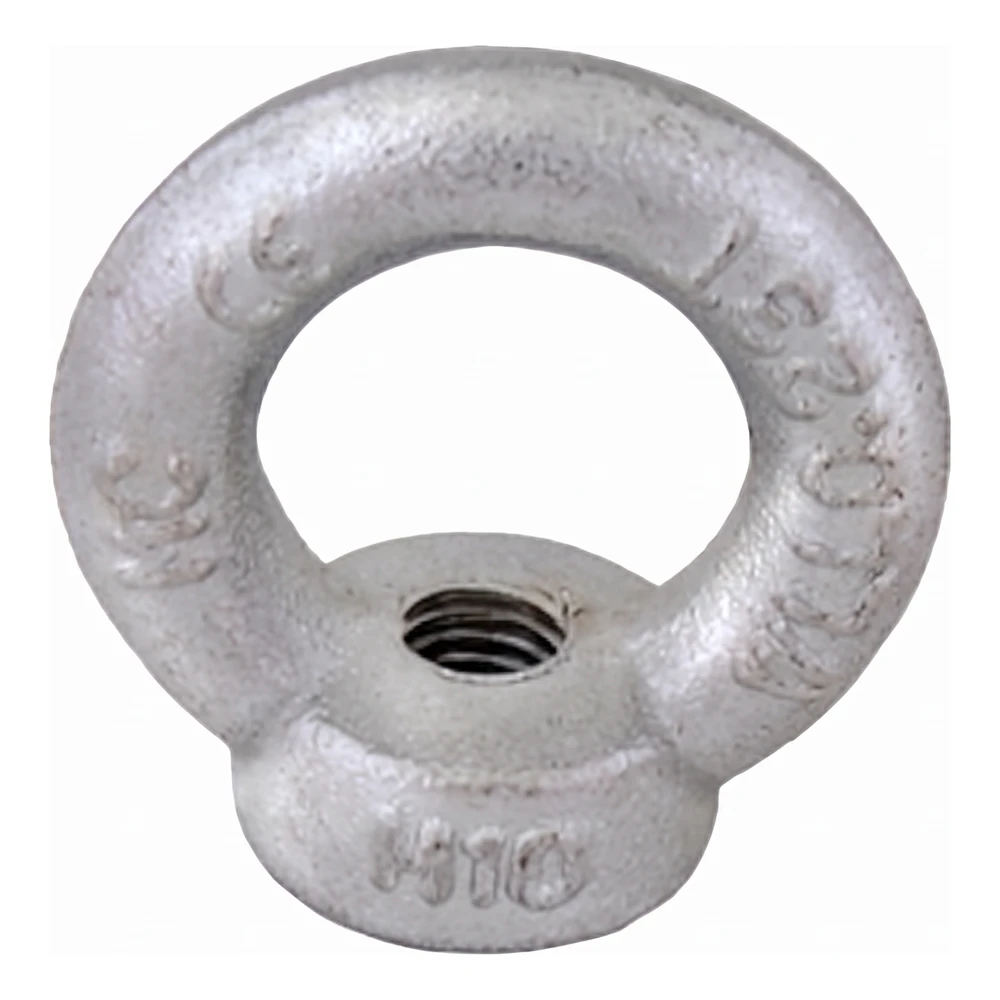

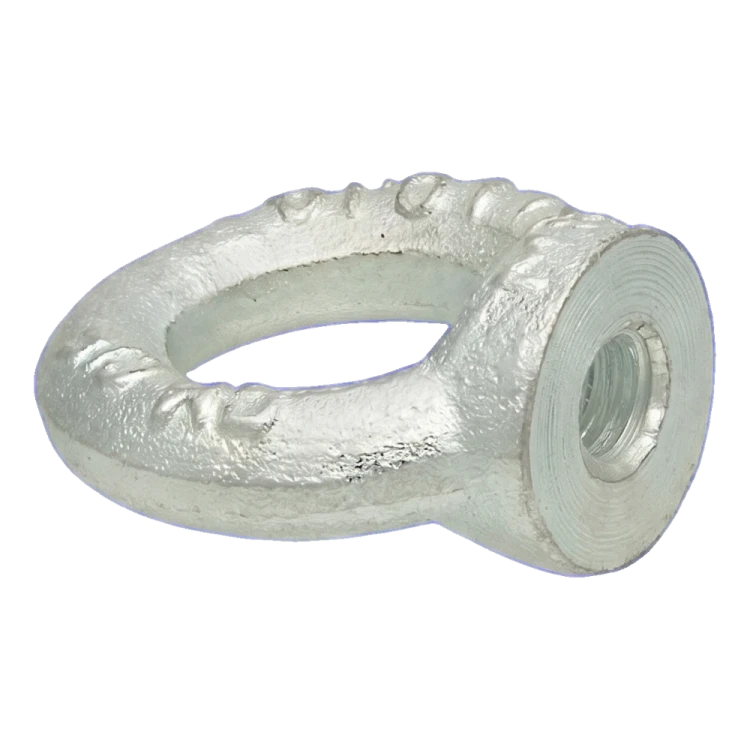

Matice s okem pozinkovaná M14 DIN 582 – ocel C15

Matice s okem pro vytvoření závěsného bodu na šroubu nebo závitové tyči; oko s přírubou, pozinkovaná ocel C15

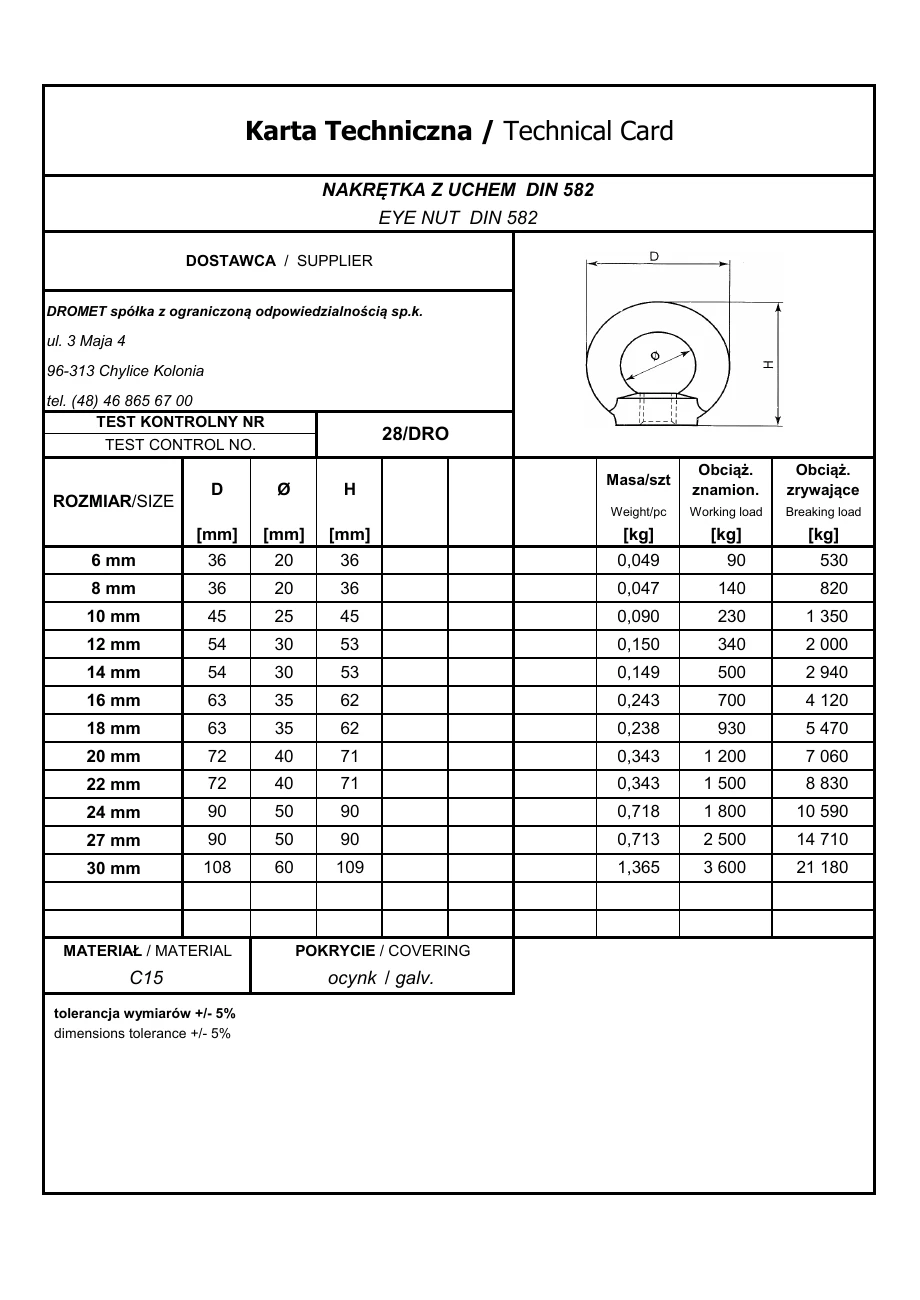

Otevřít rozměrový výkres v plné velikosti

O produktu

Matice s okem slouží k vytvoření závěsného bodu na šroubu nebo závitové tyči – pro lana, řetězy a příslušenství. Má závit pro našroubování na šroub nebo tyč a oko s přírubou.

Závit M14 musí odpovídat závitu šroubu nebo tyče. Vnější průměr oka D činí 54 mm a vnitřní průměr oka Ø je 30 mm. Výška H činí 53 mm. Jedná se o jmenovité hodnoty podle katalogového listu výrobce. Norma matice je DIN 582. Při montáži našroubujte matici tak, aby příruba plně dosedla na povrch. Před zavěšením lana nebo řetězu nastavte oko do roviny směru zatížení.

Materiál: ocel C15. Povrchová úprava: zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách; při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Jmenovité zatížení 500 kg podle katalogového listu výrobce platí pro správně našroubovaný prvek. Při tahu pod úhlem k ose je dovolené zatížení nižší a pracovní zatížení pro konkrétní použití určuje projekt. Zatížení při přetržení 2940 kg uvedené v katalogovém listu výrobce není pracovním zatížením. Prvek nepoužívejte ke zvedání osob.

Rozměry podle katalogového listu

Materiál a pevnost

Prodejní jednotka

Výběr a montáž

• ✓Zkontrolujte závit šroubu nebo tyče: musí odpovídat závitu matice M14.
• ✓Našroubujte matici tak, aby příruba plně dosedla na povrch.
• ✓Před zavěšením lana nebo řetězu nastavte oko do roviny směru zatížení.
