Kozza – axiální úchytka pro hliníkový kulatý madlo ø 40 mm, matná eloxace
Zanechte zpětnou vazbu k produktu
Axiální úchytka Kozza pro hliníkové madlo ø 40 mm, hliník matná eloxace. Vnější průměr 82 mm, výška 17,21 mm, vnitřní otvor ø 50 mm. Boční výřez 20 mm, 3 montážní otvory ø 6,9 mm. Hmotnost 0,04 kg. Pro celoskleněná zábradlí.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 000-840
Vlastnosti produktu
[PIM] balustrady-caloszklane #128
- Materiál Hliník
Popis
Kozza – axiální úchytka pro hliníkový kulatý madlo ø 40 mm, matná eloxace
Axiální úchytka Kozza pro kulaté hliníkové madlo ø 40 mm je precizní montážní prvek určený pro systémy celoskleněných zábradlí. Vyrobena z hliníku a dokončena v matné eloxaci, zajišťuje estetické a trvalé spojení madla s konstrukcí zábradlí. Otevřená konstrukce s bočním výřezem usnadňuje nasazení na madlo a zkracuje čas montáže na objektu.
Díky kompaktním rozměrům a hmotnosti pouhých 0,04 kg prvek nezatěžuje konstrukci a současně garantuje stabilní axiální uchycení. Tři montážní otvory se zahloubením pro hlavy šroubů umožňují jisté a rovnoměrné připevnění k podkladu.

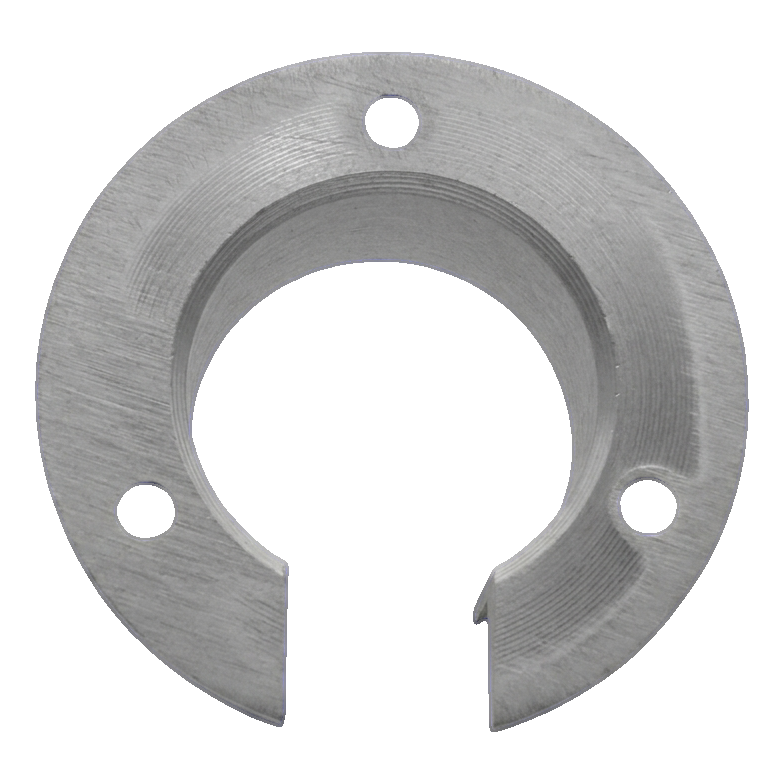

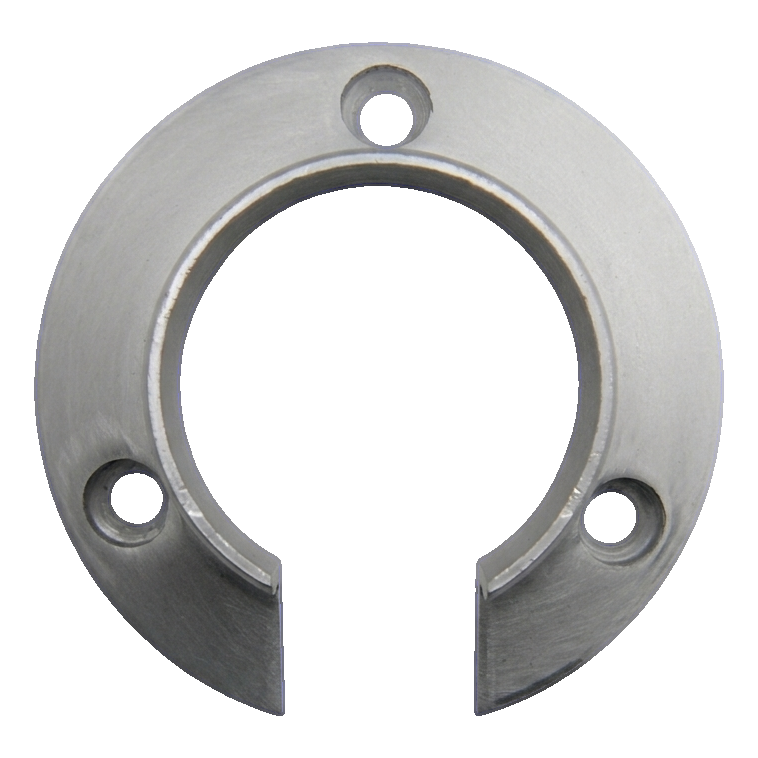

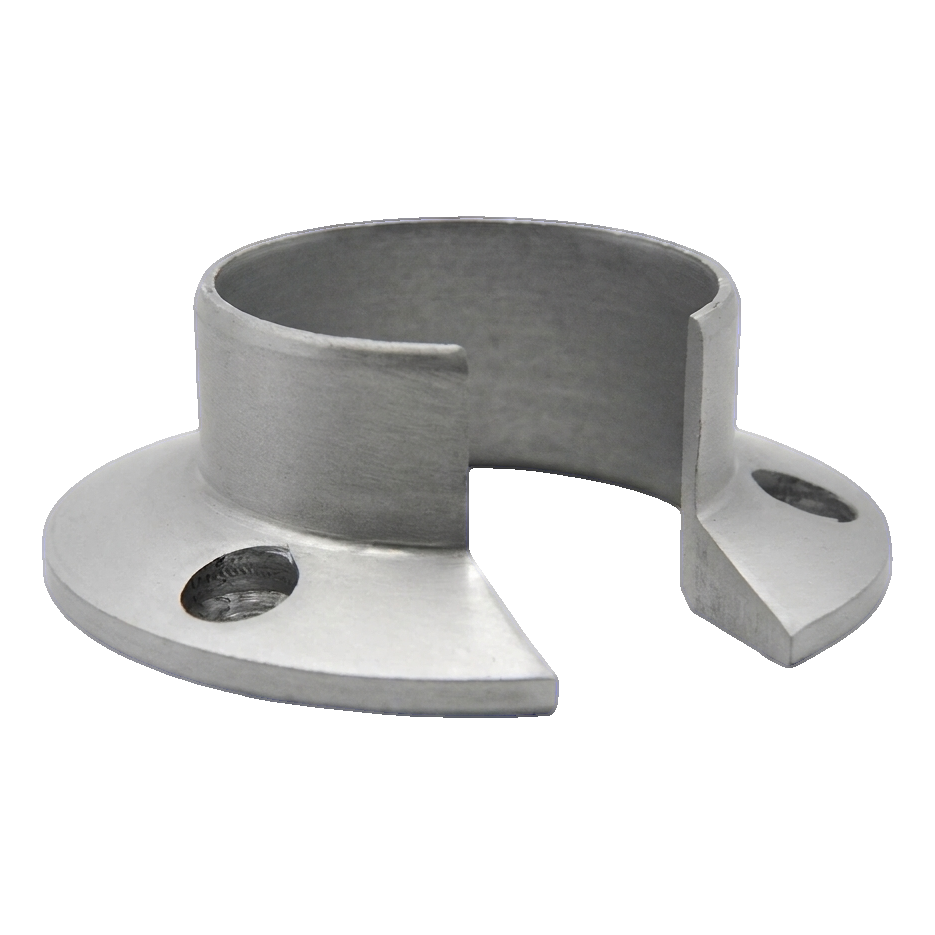

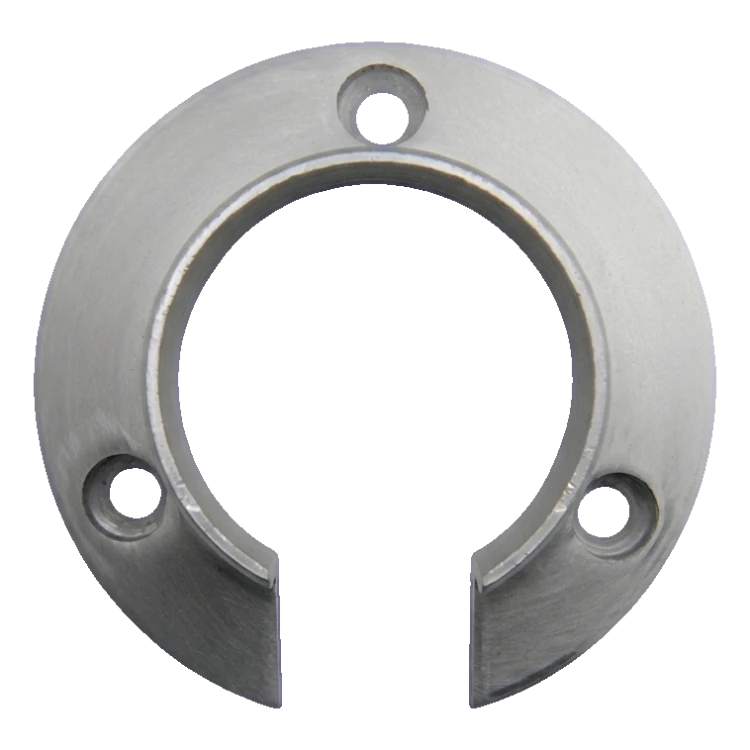

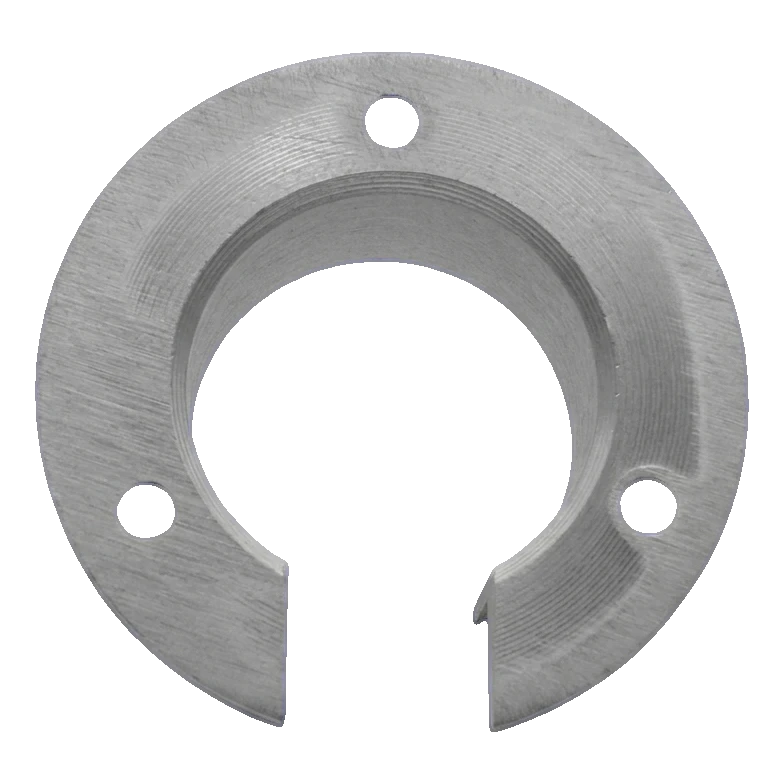

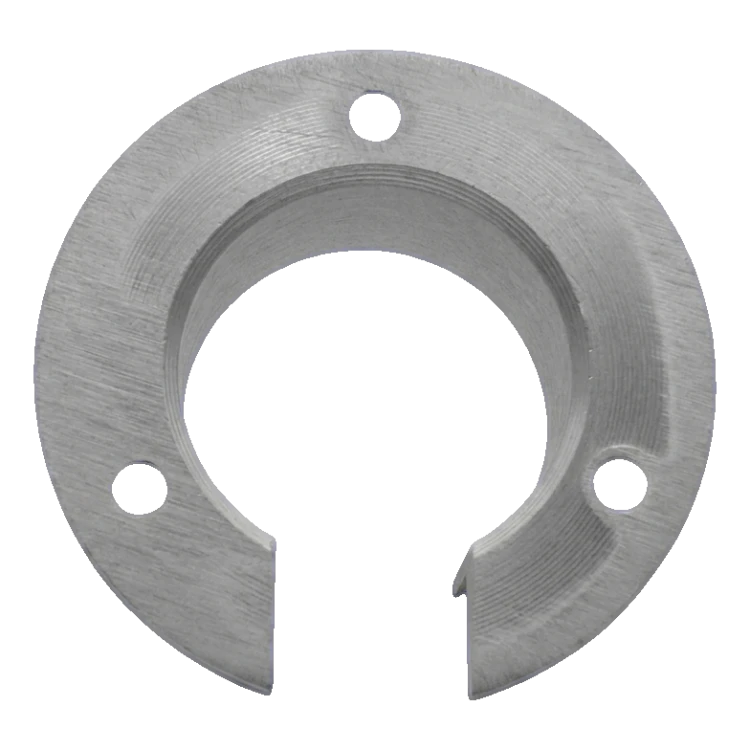

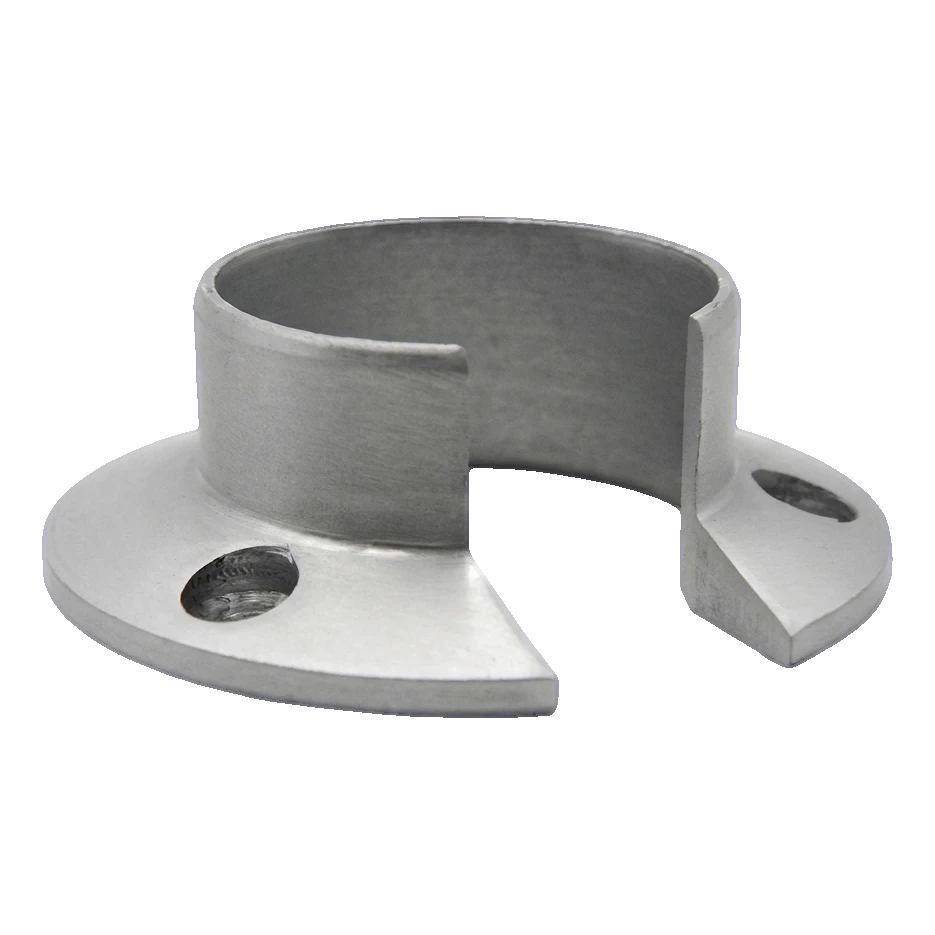

Fotografie produktu

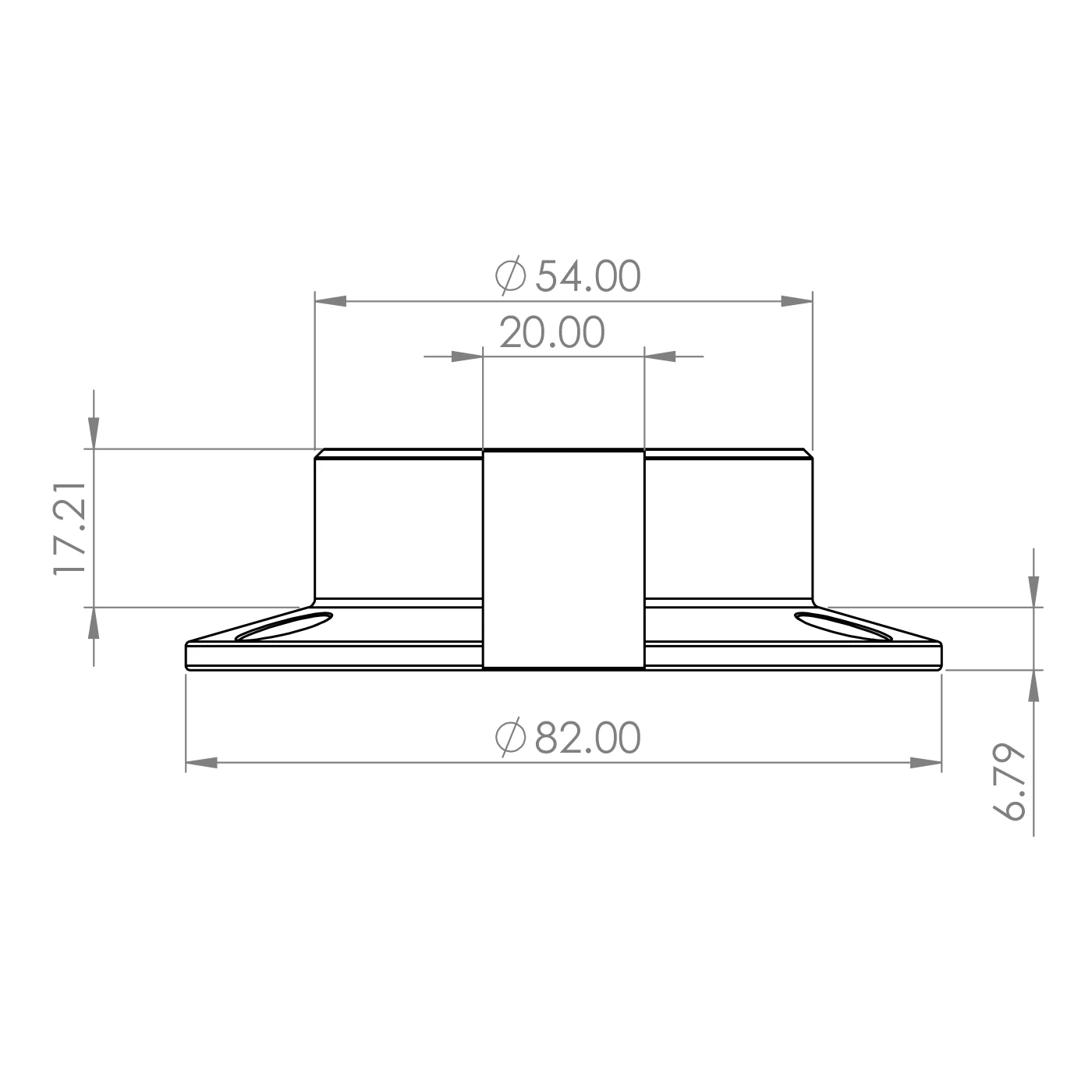

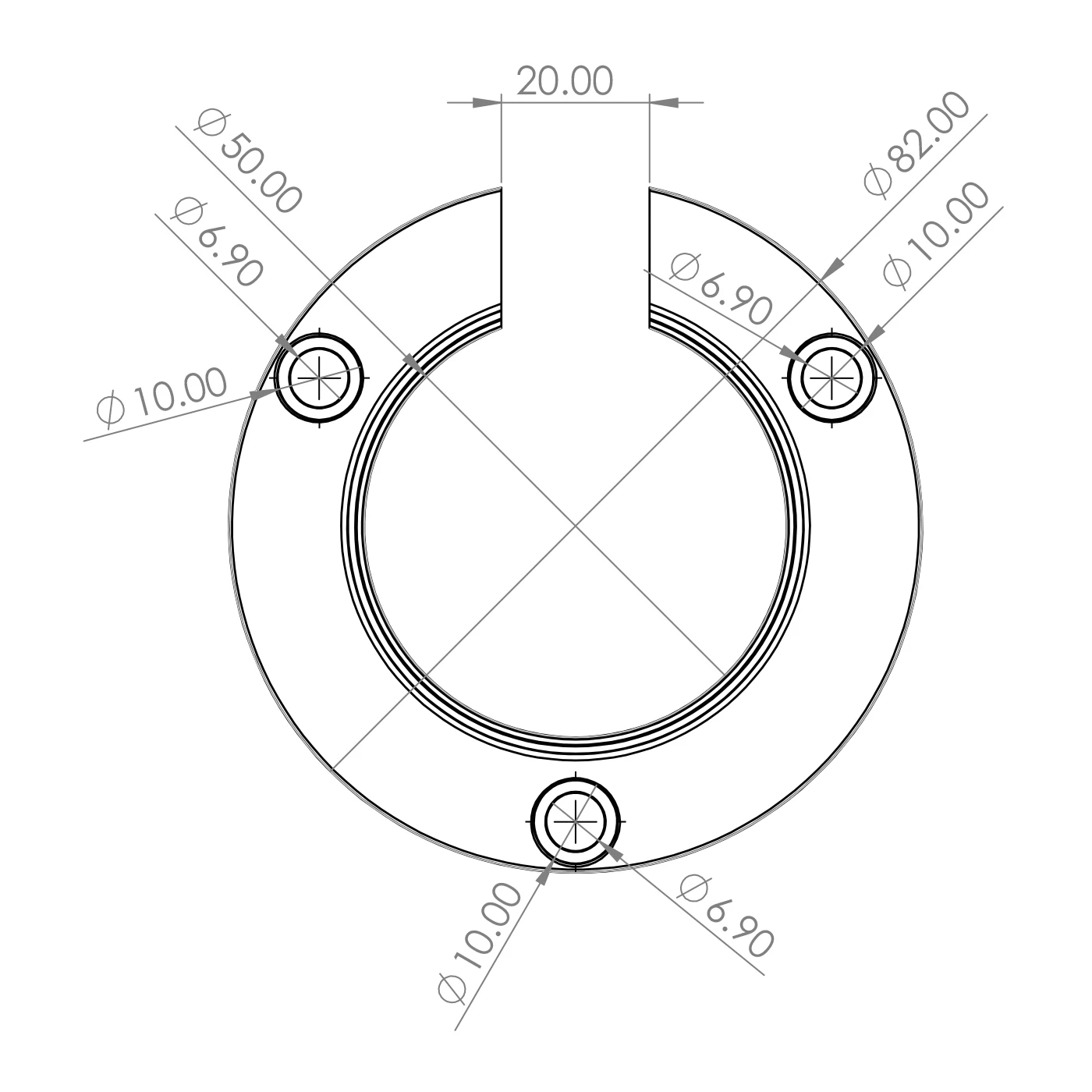

Rozměry a technická specifikace
- Výrobce: Kozza
- Určení: pro hliníkové kulaté madlo ø 40 mm
- Materiál: hliník
- Povrchová úprava: matná eloxace
- Vnější průměr základny (příruby): 82 mm
- Vnější průměr horní části: 54 mm
- Průměr vnitřního otvoru: 50 mm
- Šířka bočního výřezu: 20 mm
- Celková výška: 17,21 mm
- Tloušťka základny (montážní příruby): 6,79 mm
- Montážní otvory: 3 ks o průměru 6,9 mm se zahloubením ø 10 mm
- Hmotnost: 0,04 kg
- EAN: 5903313207683
Konstrukce a montáž
Prvek má charakteristický výřez ve tvaru písmene U o šířce 20 mm, umožňující boční nasazení na madlo bez nutnosti demontáže celého systému. Montážní příruba o průměru 82 mm zajišťuje velkou plochu přilehání k podkladu. Tři otvory rozmístěné symetricky na obvodu příruby zaručují rovnoměrné rozložení upínacích sil. Zahloubení pro hlavy šroubů (ø 10 mm) umožňuje zasunutí hlavy šroubu do lícní roviny příruby, což zajišťuje hladký a estetický povrch montáže.
Úchytka je kompatibilní se standardními kulatými hliníkovými madly o průměru ø 40 mm a dokonale se hodí k systémům celoskleněných zábradlí značky Kozza.
