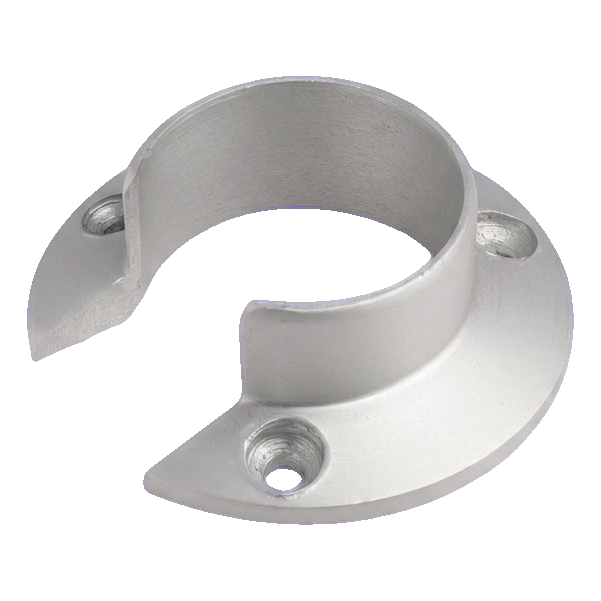

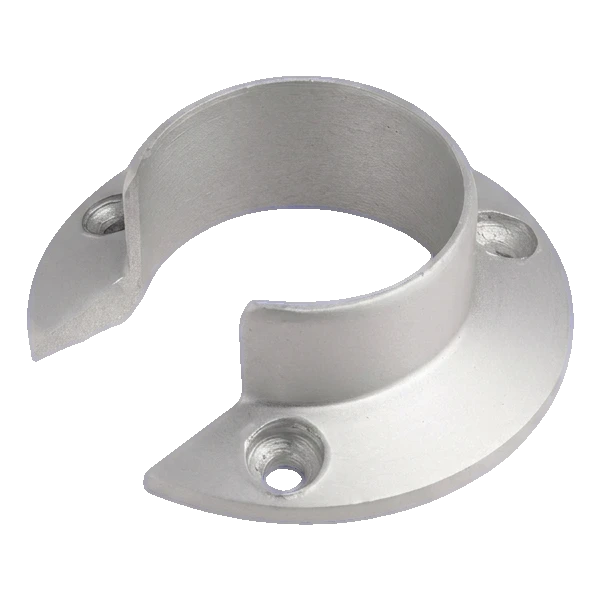

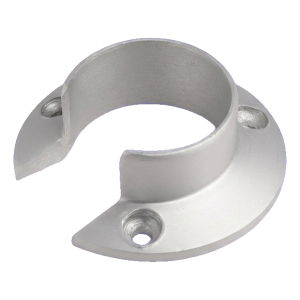

Kozza axiální kotvení pro hliníkový kruhový madlo průměr 40 mm – matné eloxování
Zanechte zpětnou vazbu k produktu
Axiální kotvení Kozza z hliníku pro kruhové madlo průměr 40 mm, matné eloxování. Délka 82 mm, průměr základny 72 mm. Kompatibilní se sklem 12-21,52 mm. Pro celoskleněné zábradlí vnitřní i venkovní.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 000-841
Vlastnosti produktu
[PIM] balustrady-caloszklane #128
- Materiál Hliník
Popis
Kozza axiální kotvení pro hliníkový kruhový madlo průměr 40 mm – matné eloxování
Axiální kotvení Kozza je precizní montážní prvek určený pro spolehlivé a estetické osazení kruhového hliníkového madla průměr 40 mm v systémech celoskleněných zábradlí. Díky provedení z hliníku s povrchem v matném eloxování se kotvení dokonale hodí k moderním architektonickým realizacím — jak v interiérech, tak i exteriérech — zajišťuje čistou linii, odolnost proti korozi a soudržný vzhled celé konstrukce.
Klíčové vlastnosti produktu
- Určení: pro hliníkové kruhové madlo průměr 40 mm
- Kompatibilita se sklem o tloušťce: 12 – 21,52 mm
- Materiál: hliník
- Povrchová úprava: matné eloxování — zvýšená odolnost povrchu a elegantní, neutrální vzhled
- Celková délka: 82 mm
- Hmotnost: 0,04 kg
- EAN: 5903313208796
Prvek se osvědčí v mnoha konfiguracích — od lehčích skleněných konstrukcí po masivnější řešení. Délka 82 mm zajišťuje stabilní podepření a udržení madla v ose, eliminuje pocit volného spojení. Pro montážní týmy to znamená rychlou montáž bez nutnosti dodatečných úprav a profesionální konečný efekt.

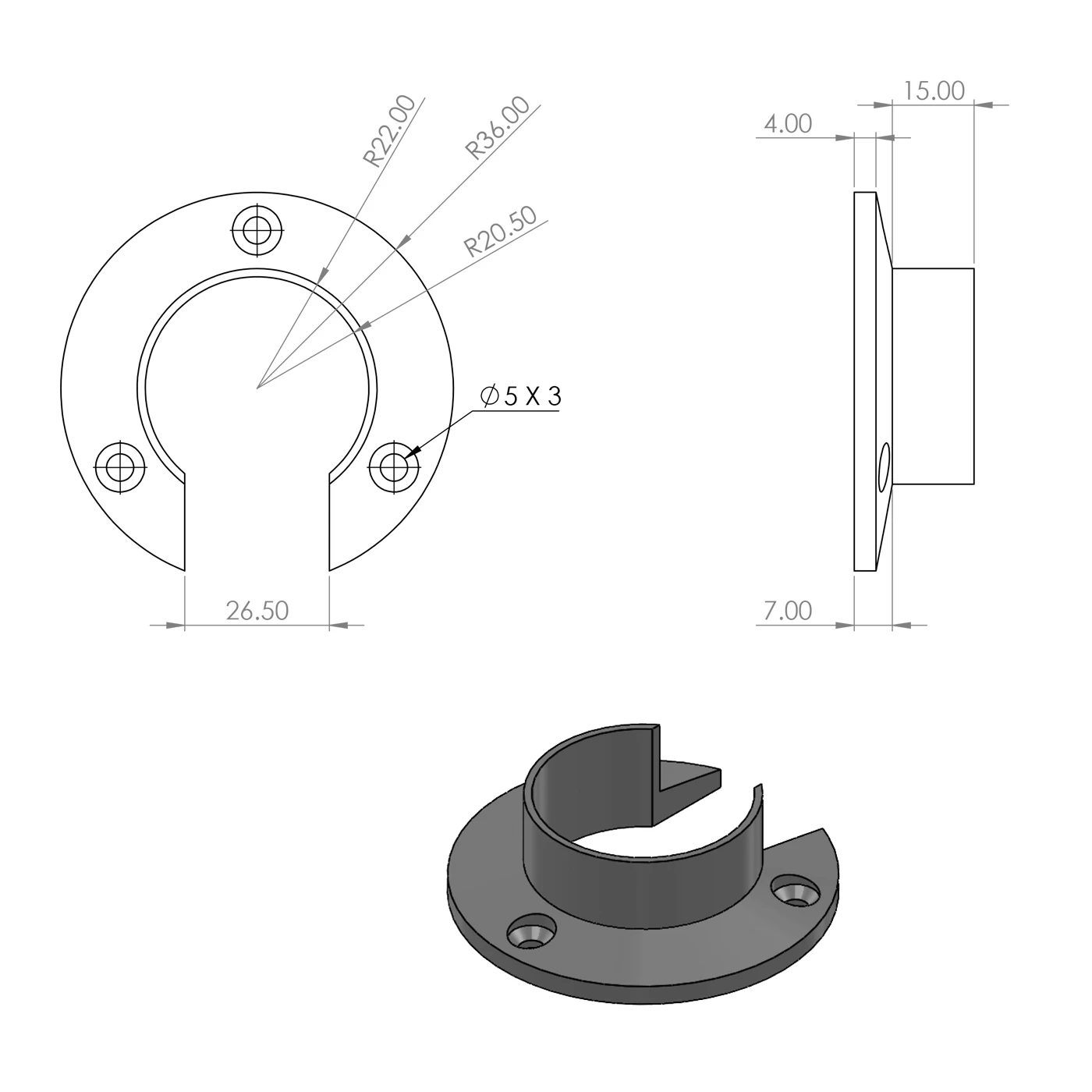

Podrobné rozměry z technického výkresu
- Vnější poloměr základny (příruba): R 36 mm (průměr základny 72 mm)
- Vnitřní poloměr otvoru pro madlo: R 20,5 mm (vnitřní průměr 41 mm)
- Vnější poloměr objímky: R 22 mm
- Celková hloubka kotvení (odstup od skla): 15 mm
- Tloušťka základny: 7 mm (z toho plochá část 4 mm)
- Šířka spodního výřezu: 26,5 mm
- Montážní otvory: 3 ks, průměr Ø 5 mm
Použití a kompatibilita
Axiální kotvení Kozza je určeno pro systémy celoskleněných zábradlí s hliníkovým kruhovým madlem průměr 40 mm. Hodí se pro skla o tloušťce od 12 mm do 21,52 mm, což umožňuje použití jak s jednovrstvým tvrzeným sklem, tak i s laminovaným sklem VSG. Matné eloxování zajišťuje dlouhodobou odolnost vůči povětrnostním podmínkám, proto lze kotvení používat bez omezení v exteriérových aplikacích — na balkonech, terasách či schodištích.
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Kozza |
| Typ prvku | Axiální kotvení pro madlo |
| Určení | Pro hliníkové kruhové madlo průměr 40 mm |
| Tloušťka skla | 12 – 21,52 mm |
| Délka | 82 mm |
| Průměr základny | 72 mm (R 36 mm) |
| Vnitřní průměr (otvor pro madlo) | 41 mm (R 20,5 mm) |
| Hloubka kotvení | 15 mm |
| Tloušťka základny | 7 mm |
| Montážní otvory | 3 × Ø 5 mm |
| Materiál | Hliník |
| Povrchová úprava / barva | Matné eloxování |
| Hmotnost | 0,04 kg |
| EAN | 5903313208796 |
