Kozza KE 120 – profil U pro celoskleněná zábradlí 5000 mm, boční upevnění
produkt nedostupný
přidat do seznamu přání
Popis

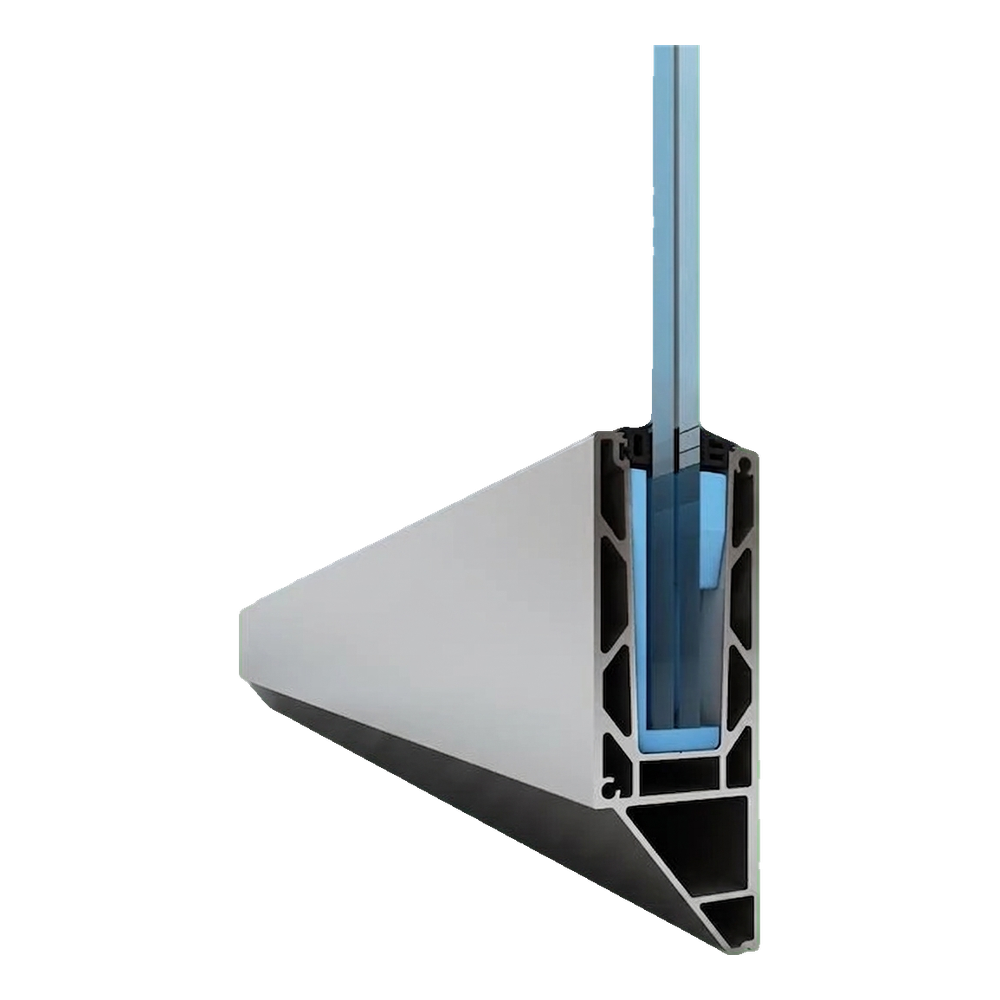

Kozza KE 120 – hliníkový U profil pro celosklené zábradlí 5000 mm, boční montáž

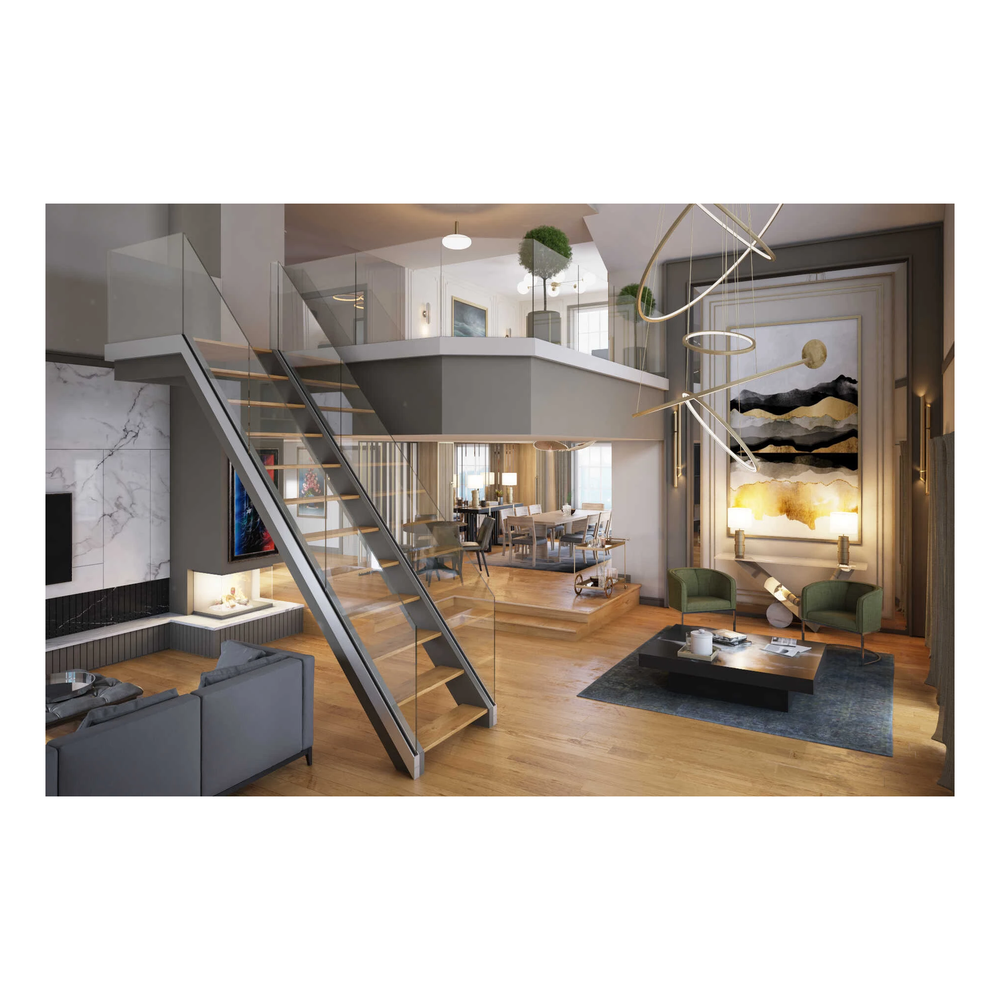

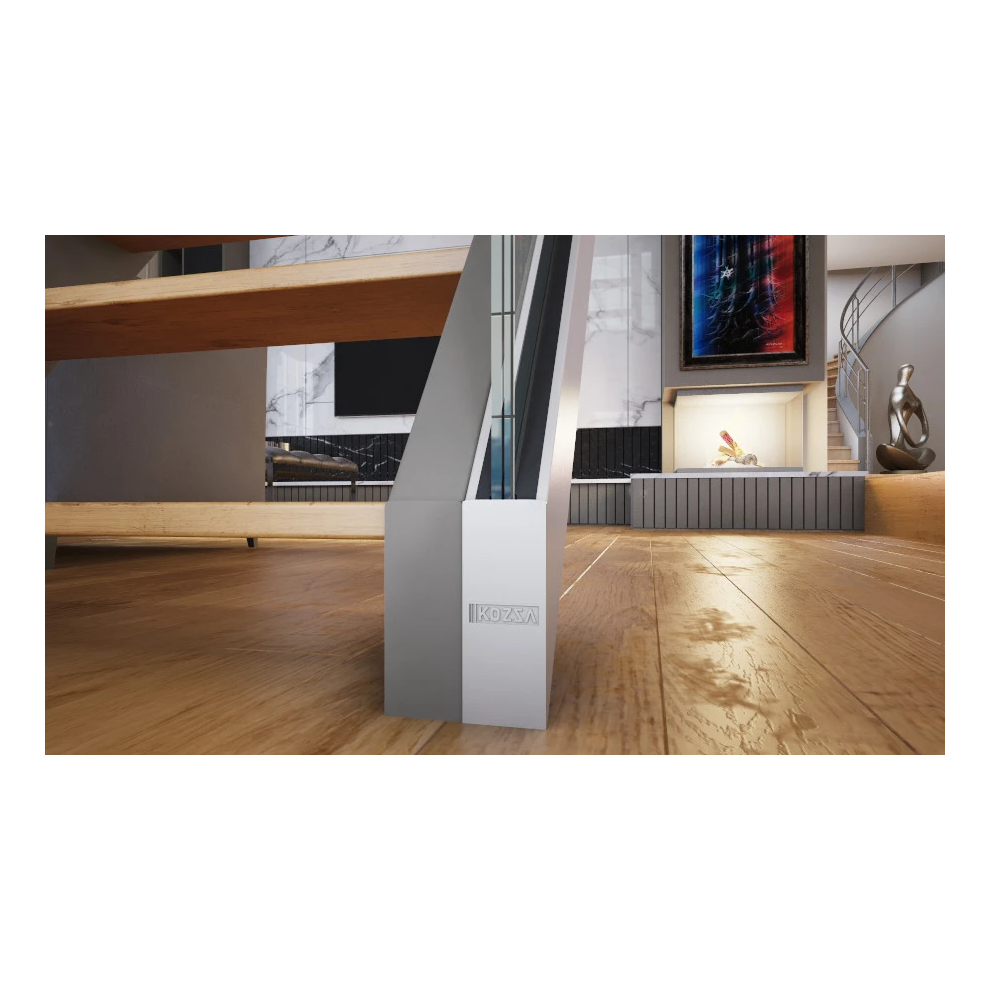

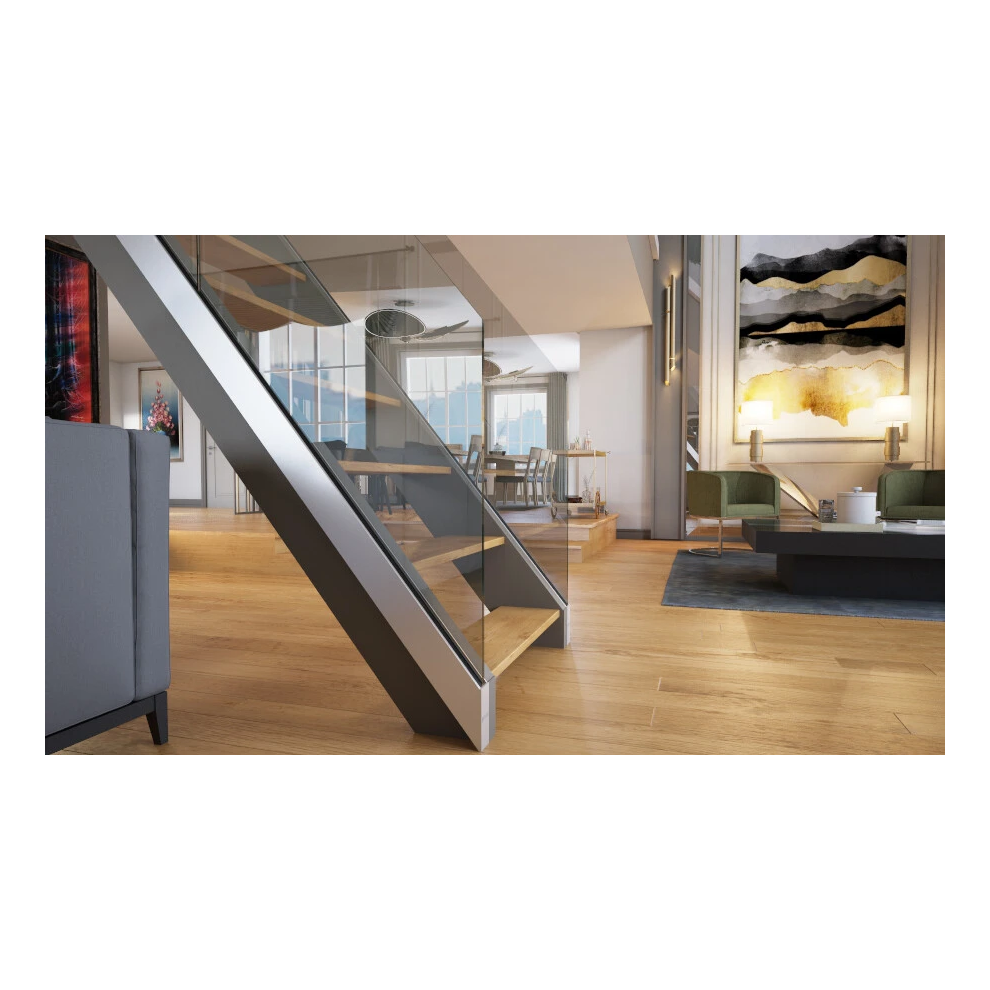

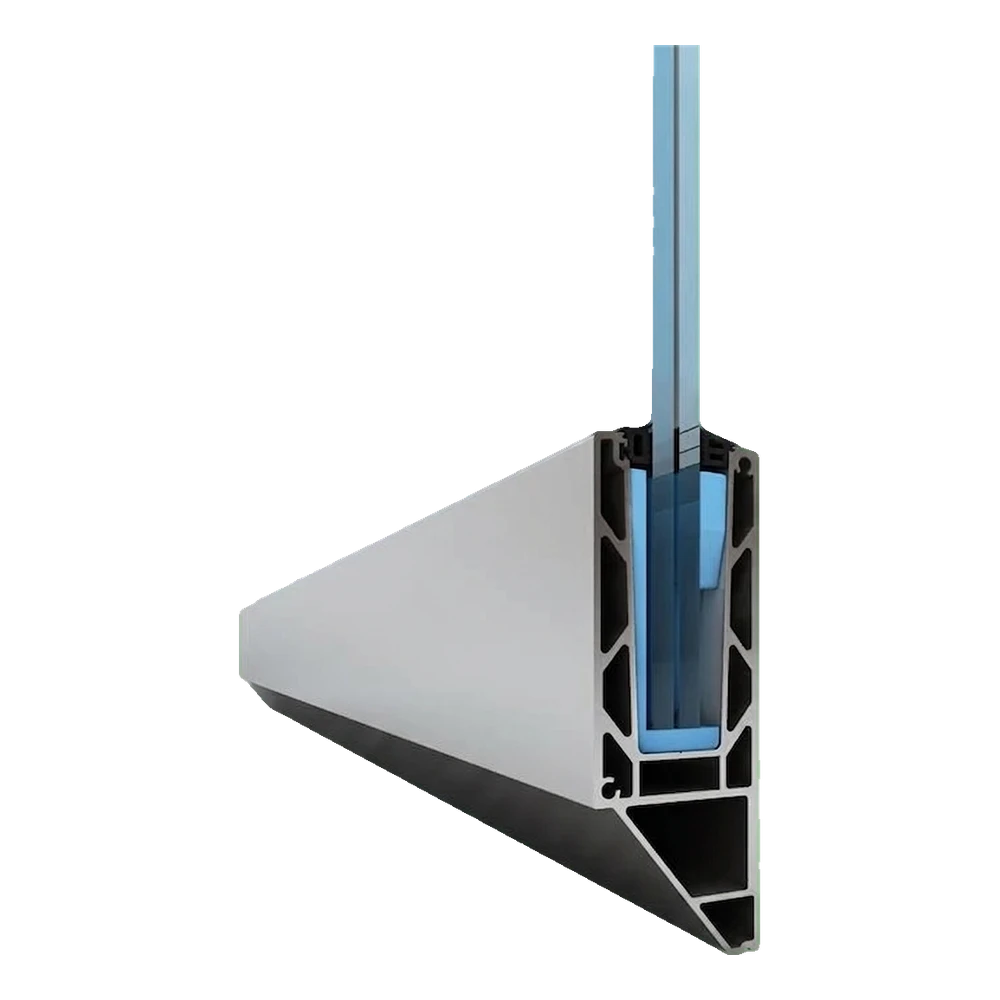

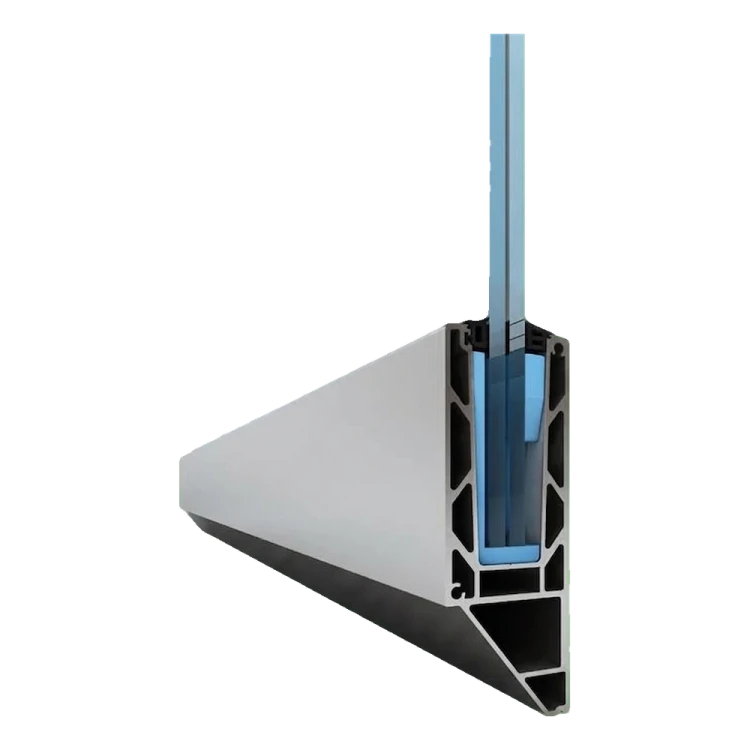

Komorový U profil pro celosklené zábradlí Kozza KE 120 je profesionální řešení pro boční montáž skleněných tabulí, navržené ve spolupráci s architekty. Díky plochému systému s matným eloxem profil zajišťuje minimalistický, elegantní vzhled ideální jak pro obytné prostory (schodiště, mezipatra, terasy), tak pro komerční objekty — hotely, kancelářské budovy či nákupní centra.
Profil KE 120 o délce 5000 mm obslouží široký rozsah tlouštěk skla — od 12 mm do 21,52 mm — což umožňuje používat jak jednotlivé kalené tabule, tak vícevrstvé laminované sklo (VSG/ESG). Maximální výška skleněné tabule činí 120 cm, díky čemuž systém vyhovuje většině typických aplikací u zábradlí.
Klíčové vlastnosti profilu
- Série: KE 120
- Typ profilu: U-komorový pro celosklené zábradlí
- Montáž: boční (ke stěně nebo nosné konstrukci)
- Systém: plochý
- Povrchová úprava: matný elox
- Materiál: hliníková slitina EN AW 6063
- Rozsah tlouštěk skla: 12–21,52 mm
- Maximální výška skla: 120 cm
- Délka profilu: 5000 mm
- Hmotnost: 28 kg
Univerzálnost tlouštěk skla je jednou z největších výhod profilu KE 120. Systém obslouží tři rozsahy: 12–13,52 mm, 16–17,52 mm a 20–21,52 mm. Přizpůsobení se provádí pomocí speciálních distančních vložek, které přesně vystředí a stabilizují skleněnou tabuli v komoře profilu. Díky tomu jeden typ profilu pokryje potřeby rozmanitých projektů — od lehkých vnitřních zábradlí po odolná venkovní zábradlí s tlustým laminovaným sklem.

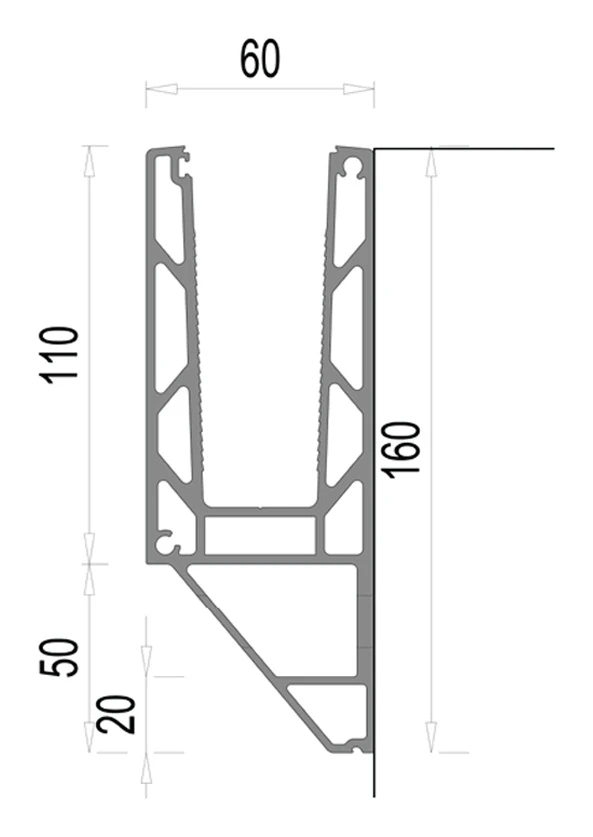

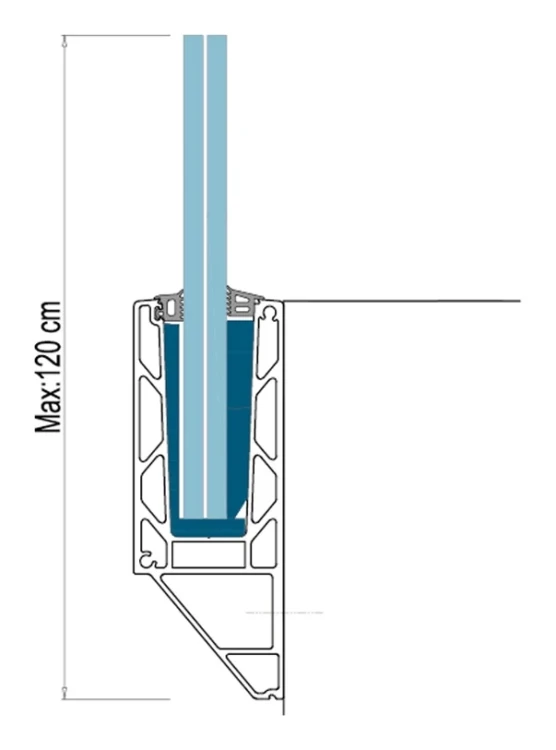

Rozměry průřezu profilu
- Celková výška profilu: 160 mm
- Výška přední stěny (drážka pro sklo): 110 mm
- Výška spodní nosné části: 50 mm
- Výška spodní hrany přední: 20 mm
- Šířka profilu (nahoře): 60 mm

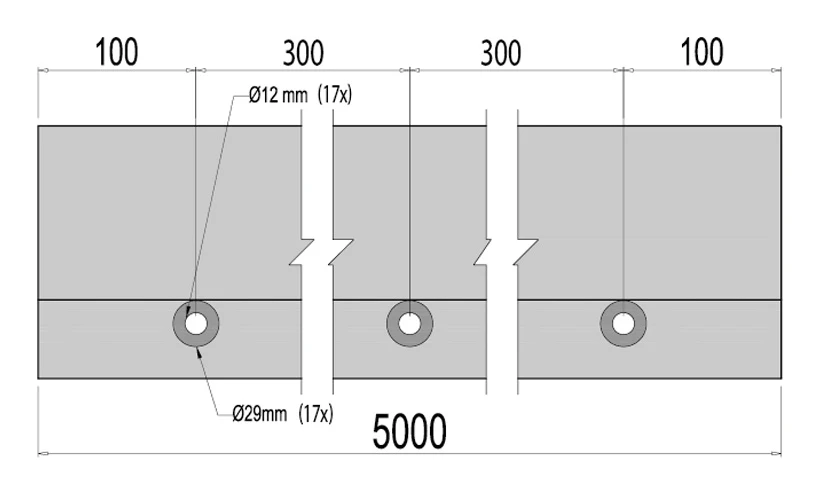

Schéma montážních otvorů
Profil má továrně vyhotovených 17 montážních otvorů rozmístěných rovnoměrně po celé délce 5000 mm. Rozteč otvorů činí 300 mm, vzdálenost od hrany profilu k ose prvního a posledního otvoru — 100 mm. Každý otvor má průměr Ø12 mm se záhlubením Ø29 mm, což umožňuje montáž šrouby se zápustnou hlavou. Přesné rozmístění otvorů výrazně urychluje instalaci — není třeba vrtat na místě.

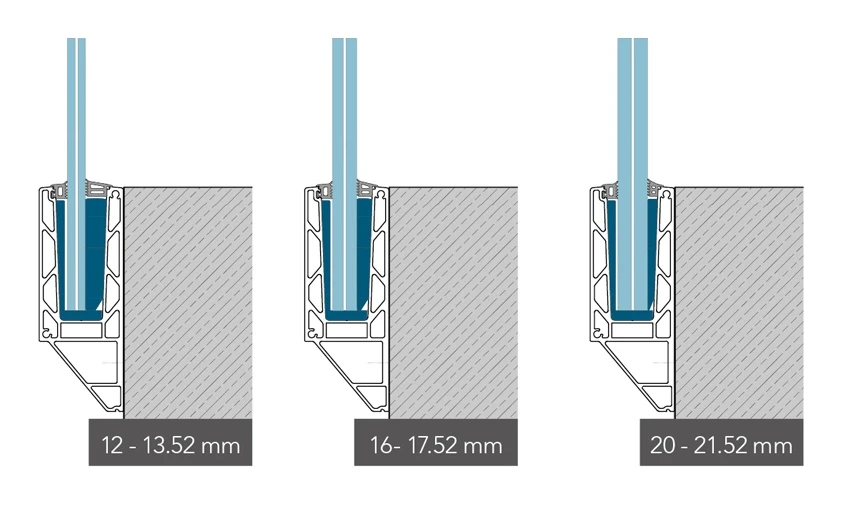

Varianty tlouštěk skla
Profil KE 120 je kompatibilní se třemi rozsahy tlouštěk skla. Výběr odpovídající distanční vložky umožňuje rychlou adaptaci na konkrétní projekt — bez nutnosti objednávat jiný profil.

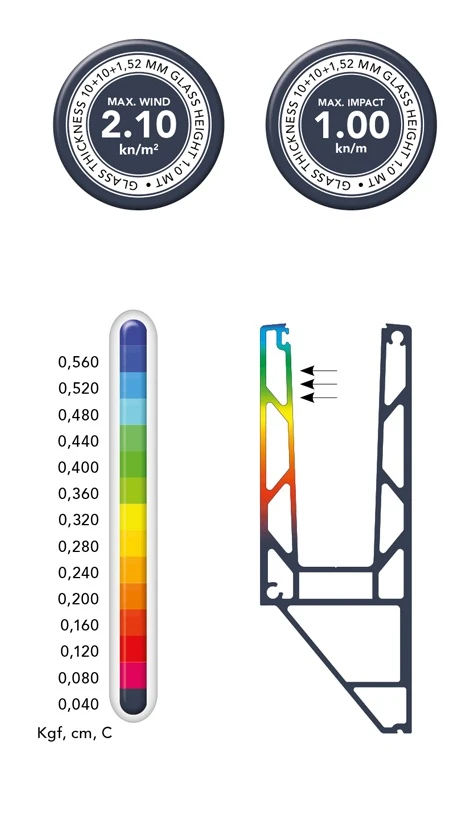

Pevnost a odolnost vůči zatížení
Profil KE 120 byl testován z hlediska větrného a nárazového zatížení. Pro sklo o tloušťce 10+10+1,52 mm a výšce 1,0 m činí maximální větrné zatížení 2,10 kN/m², maximální nárazová síla — 1,00 kN/m. Výsledky deformace jsou udávány pro profil o délce základny 1 m při horizontálním zatížení pod 500 kg (5000 N), od základny k nejvyššímu bodu profilu.
Tabulka zatížení pro sérii KE
| Série KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výš. 1,0 m | Sklo o výš. 1,2 m | Sklo o výš. 1,0 m | Sklo o výš. 1,2 m | Sklo o výš. 1,0 m | Sklo o výš. 1,2 m | |||||||
| Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Technické údaje
| Materiál | Hliník |
| Typ příslušenství | U profil |
