Kozza KE 105 – hliníkový profil typu L pro celoskleněné zábradlí 5000 mm
Zanechte zpětnou vazbu k produktu
Hliníkový profil Kozza KE 105 typu L pro celoskleněné zábradlí. Délka 5000 mm, šířka 120 mm, výška 110 mm. Hliník EN AW 6063, matná anoda. Sklo 12-21,52 mm, podélné uchycení shora. Hmotnost 30 kg. Plochý komorový systém.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 000-871
Vlastnosti produktu
[PIM] balustrady-caloszklane #128
- Typ příslušenství U profil
- Materiál Hliník
Popis
Kozza KE 105 – hliníkový profil typu L pro celoskleněné zábradlí 5000 mm, podélné upevnění shora

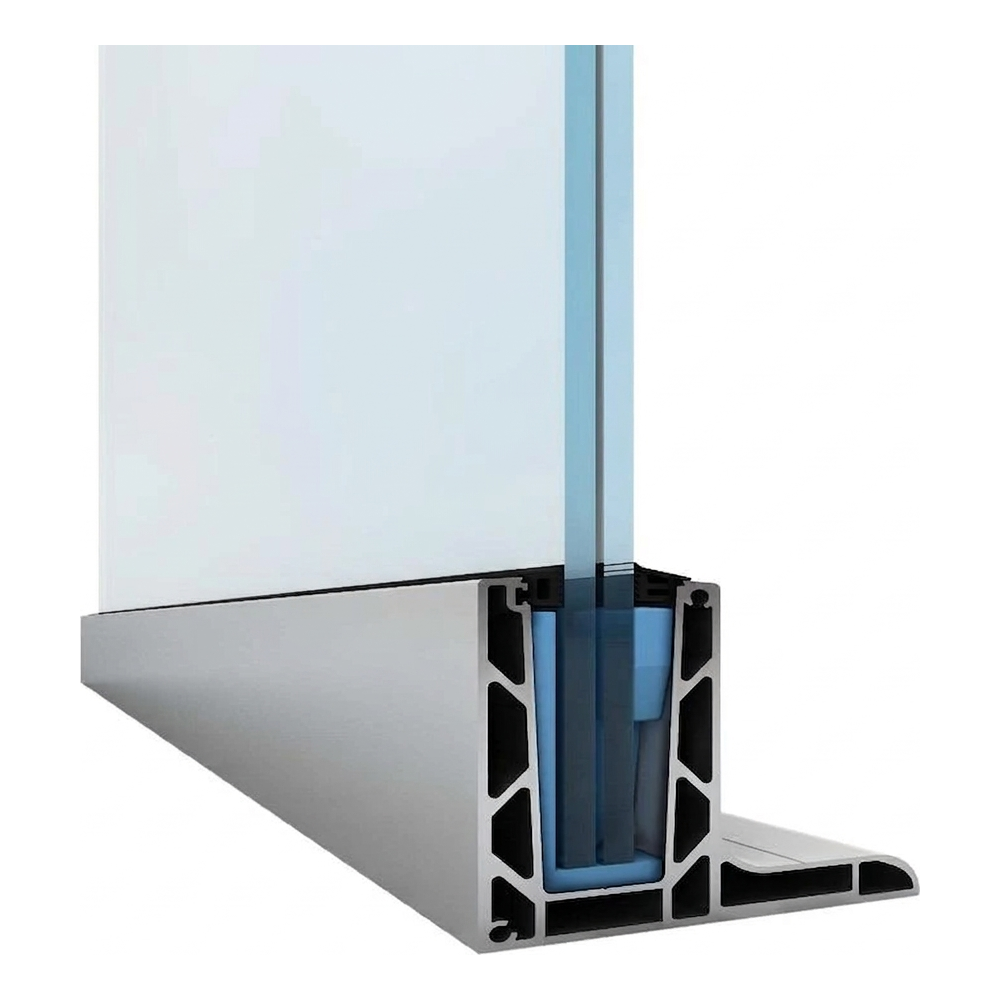

Kozza KE 105 je komorový hliníkový profil typu L určený pro stavbu celoskleněného zábradlí. Byl vyvinut v souladu s požadavky architektů a osvědčí se jak v obytných prostorách, tak ve velkých komerčních objektech — hotelech, nákupních centrech či administrativních budovách. Díky podélnému upevnění shora se profil montuje přímo na hranu stropní desky nebo atiky a vytváří minimalistickou, téměř neviditelnou linii uchycení skla.
Plochý systém v kombinaci s matným eloxem zaručuje moderní, decentní estetiku — profil vizuálně nedominuje a tabule skla se stává hlavním prvkem zábradlí. Univerzální rozsah tloušťky skla od 12 do 21,52 mm umožňuje flexibilně přizpůsobit skleněné panely statickým a projekčním požadavkům každé investice.

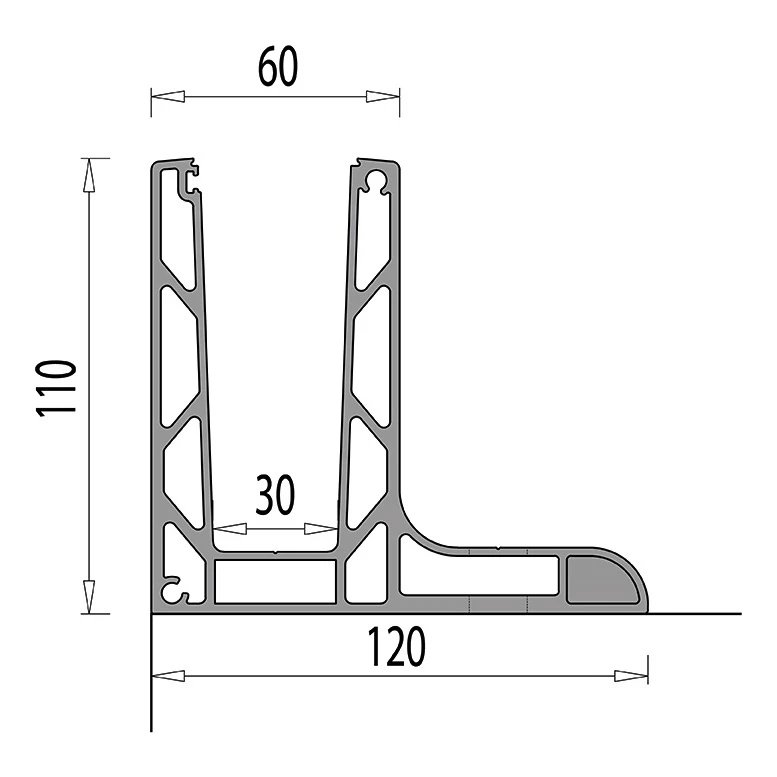

Technické parametry profilu

- Délka profilu: 5000 mm
- Výška profilu: 110 mm
- Šířka základny: 120 mm
- Šířka horní části kanálu pro sklo: 60 mm
- Vnitřní šířka kanálu: 30 mm
- Rozsah tloušťky skla: 12–21,52 mm
- Upevnění: podélné shora
- Systém: plochý
- Materiál: hliníková slitina EN AW 6063
- Povrchová úprava: matný eloxHuman
- Hmotnost: 30 kg
- EAN: 5903313202466
Montážní otvory

Profil má 17 montážních otvorů rozmístěných po celé délce. Průchozí otvory mají průměr Ø 12 mm a zahloubení — Ø 29 mm. Osová rozteč mezi otvory činí 300 mm s okrajovou vzdáleností 100 mm od každého konce profilu. Toto uspořádání zajišťuje rovnoměrné rozložení zatížení a rychlou montáž mechanickými nebo chemickými kotvami.
Kompatibilita se sklem

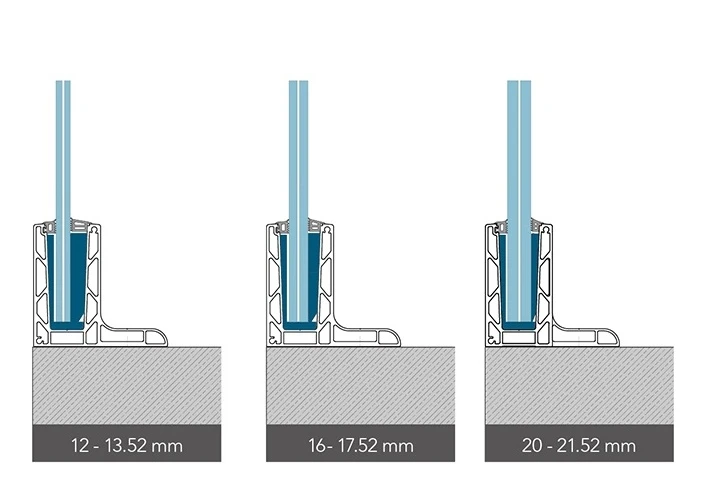

Profil KE 105 funguje se třemi rozsahy tloušťky skla, což umožňuje přizpůsobit jej různým statickým a projekčním požadavkům:
- Sklo 12–13,52 mm — standardní tvrzené a laminované panely
- Sklo 16–17,52 mm — bezpečnostní vrstvené sklo (např. 2×8 mm + fólie PVB)
- Sklo 20–21,52 mm — silné vrstvené tabule pro použití se zvýšenými požadavky na pevnost (např. 2×10 mm + fólie PVB)
Způsoby kotvení

Systém Kozza KE 105 nabízí flexibilitu při volbě způsobu kotvení. V závislosti na podkladu a konstrukčních požadavcích lze profil upevnit pomocí různých typů kotev — mechanických nebo chemických. Ilustrace znázorňuje tři varianty osazení profilu v betonu, díky čemuž si montážník může vybrat optimální řešení pro daný typ konstrukce.
Odolnost vůči zatížení — výsledky zkoušek

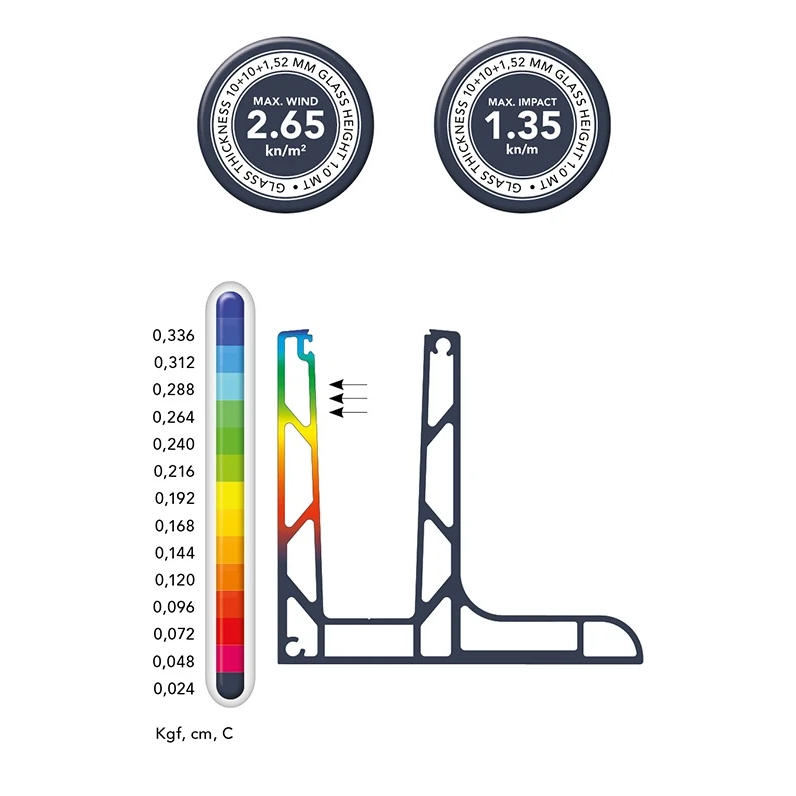

Profil KE 105 s vrstveným sklem 10+10+1,52 mm o výšce 1,0 m dosahuje maximálního zatížení větrem 2,65 kN/m² a maximální odolnosti proti nárazu 1,35 kN/m. Numerická analýza (MKP) potvrzuje minimální hodnoty posunů i při extrémních vodorovných zatíženích pod 500 kg (5000 N) na metr délky základny profilu.
Maximální zatížení řady KE v závislosti na tloušťce a výšce skla
Maximální zatížení větrem a nárazem pro řadu KE
| Řada KE | Sklo 12-13.52 mm | Sklo 16-17.52 mm | Sklo 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výšce 1.0 m | Sklo o výšce 1.2 m | Sklo o výšce 1.0 m | Sklo o výšce 1.2 m | Sklo o výšce 1.0 m | Sklo o výšce 1.2 m | |||||||
| Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Realizace a použití

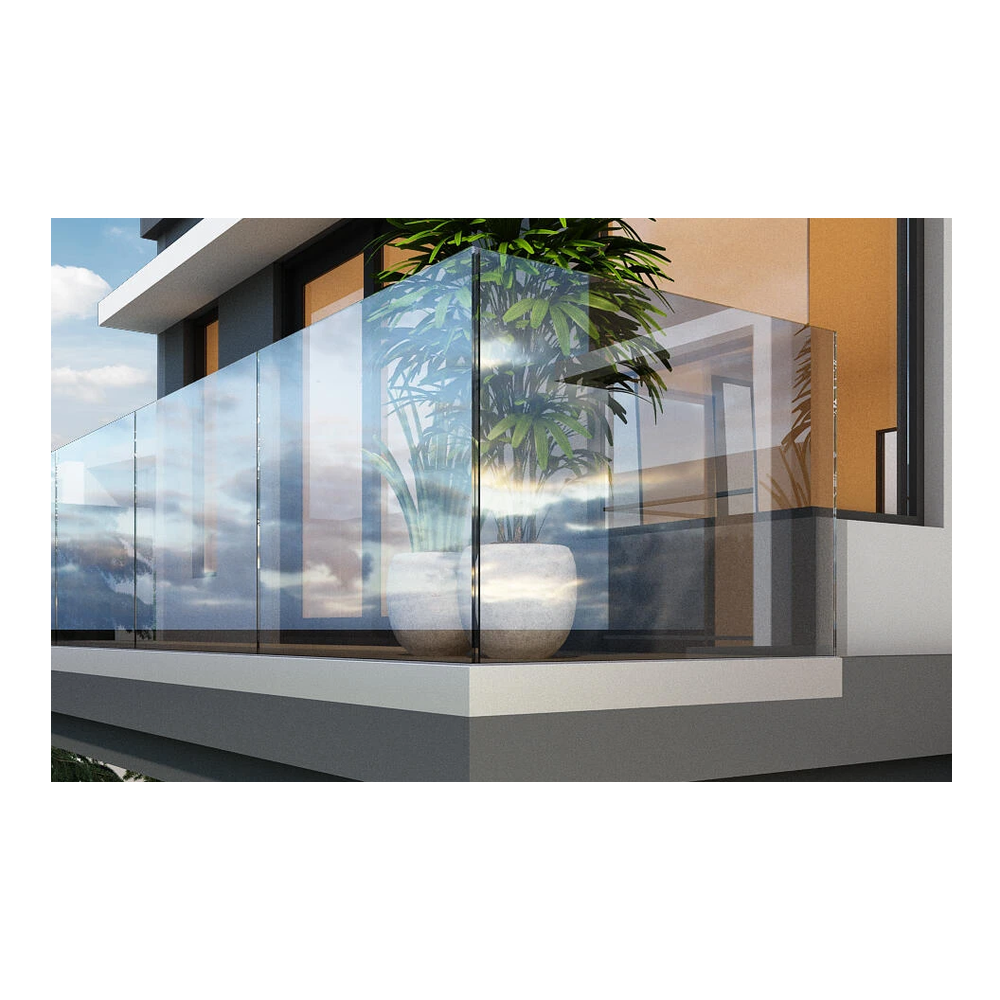

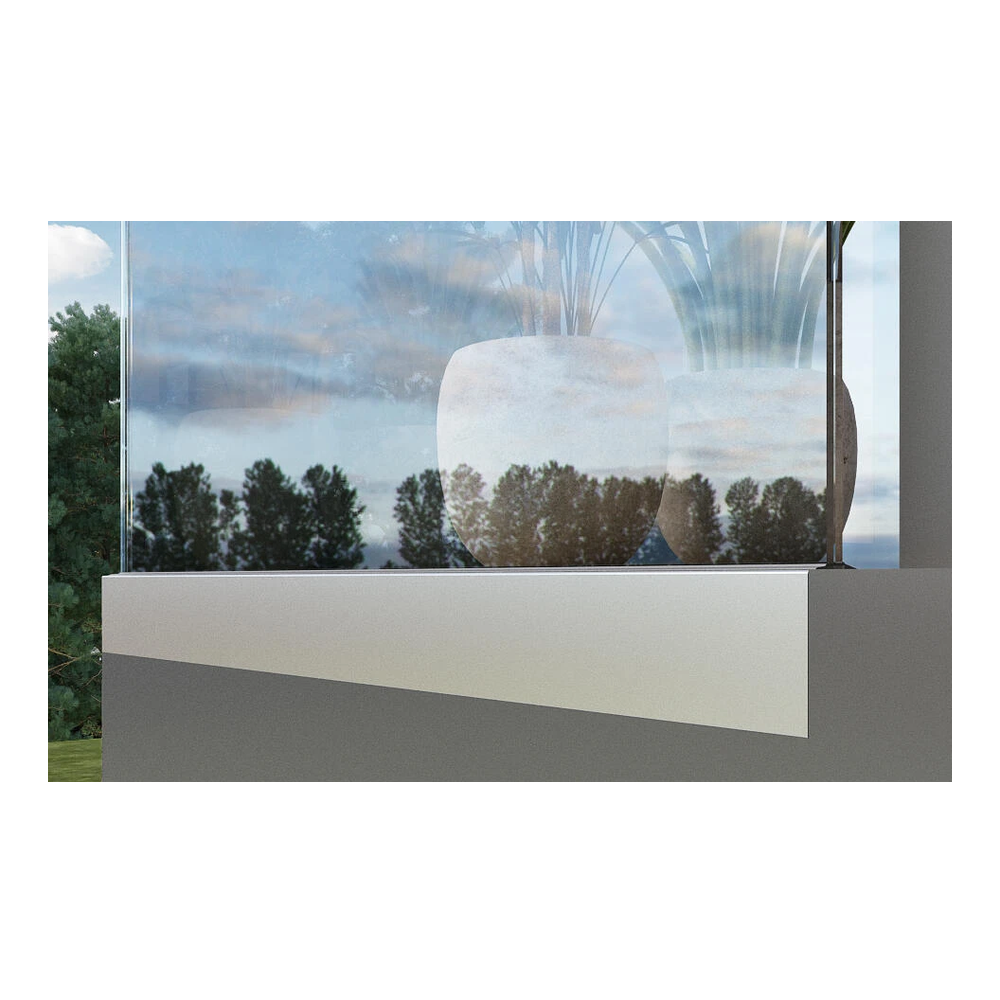

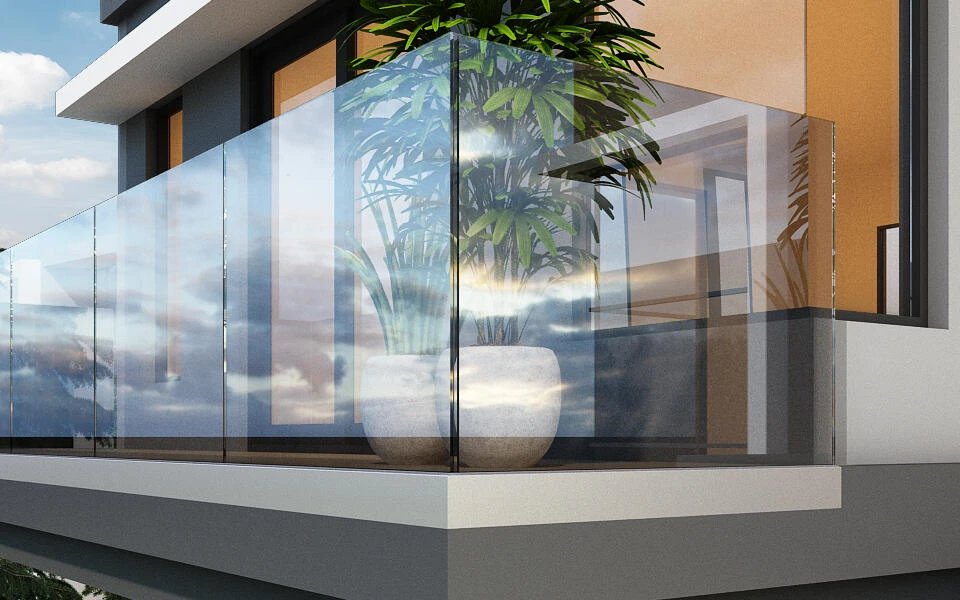

Profil Kozza KE 105 je ideální pro montáž skleněných zábradlí na balkonech, terasách, schodištích a atikách. Systém GLASSMOVE zajišťuje estetické a bezpečné upevnění skleněných tabulí a vytváří efekt „neviditelného“ zábradlí, které je dnes jedním z nejžádanějších řešení v bytové i komerční architektuře.


Montáž krok za krokem
Instalace profilu KE 105 probíhá ve třech etapách. V etapě 1 se připraví podklad, vyvrtají se montážní otvory a ukotví se základní profil, poté se osadí těsnění. V etapě 2 se sklo namontuje do kanálu profilu a zajistí se distančními klíny. V etapě 3 se dotáhnou přítlačné šrouby a nasadí se krycí lišta (maskovací kryt), čímž vznikne hotové, esteticky působivé zábradlí. Celá montáž nevyžaduje svařování ani specializované vybavení — postačí běžné instalační nářadí.
