Kozza KE 105 – hliníkový L profil pro celoskleněné zábradlí 5000 mm černý
Zanechte zpětnou vazbu k produktu
Hliníkový L profil Kozza KE 105 pro celoskleněné zábradlí, černý. Délka 5000 mm, šířka 120 mm, výška 110 mm. Hliník EN AW 6063, komorová konstrukce. Rozsah tloušťky skla 12-21,52 mm. Systém podélného uchycení shora s regulací GlassMove.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 000-872
Vlastnosti produktu
[PIM] balustrady-caloszklane #128
- Typ příslušenství U profil
- Materiál Hliník
Popis

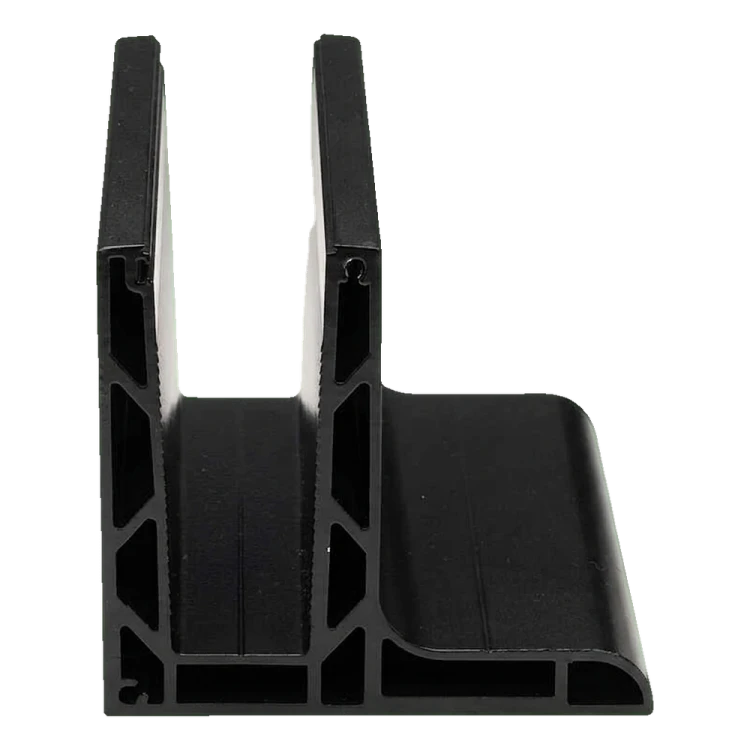

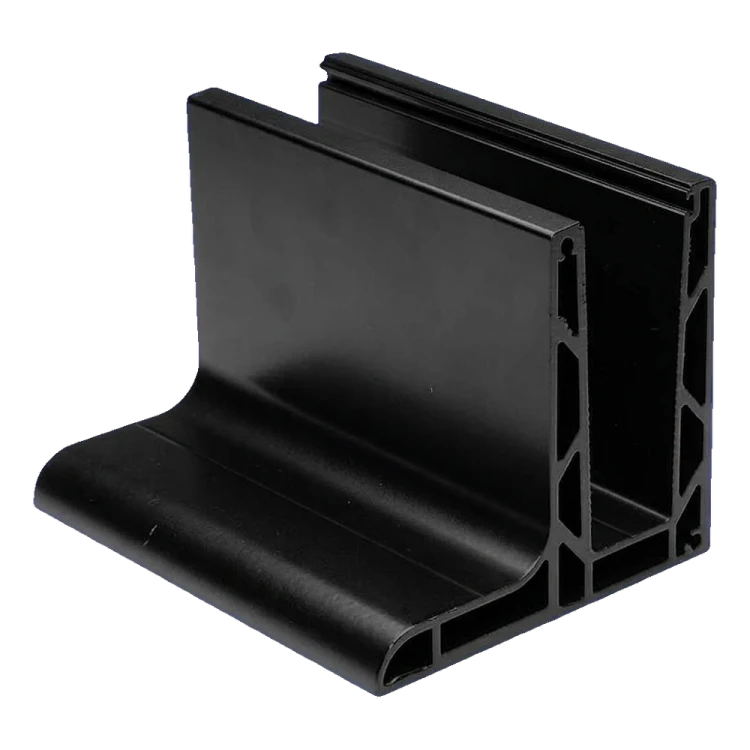

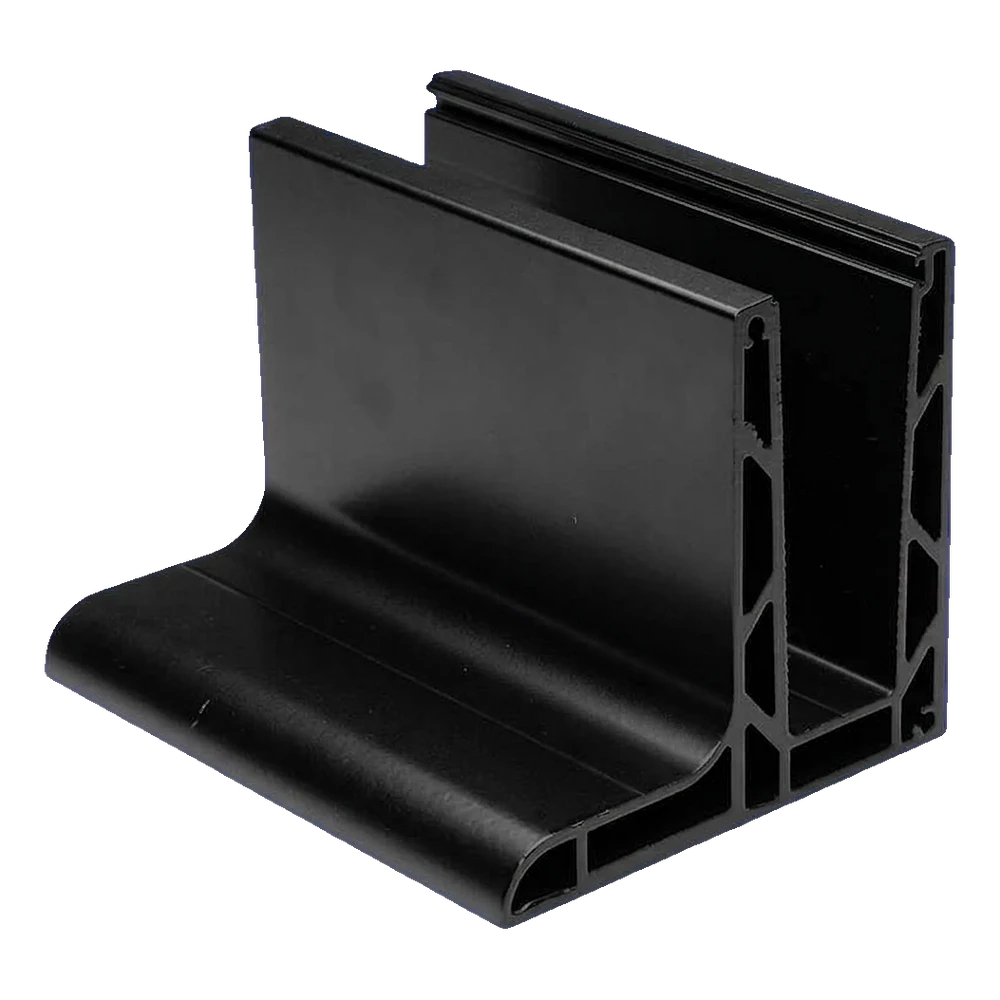

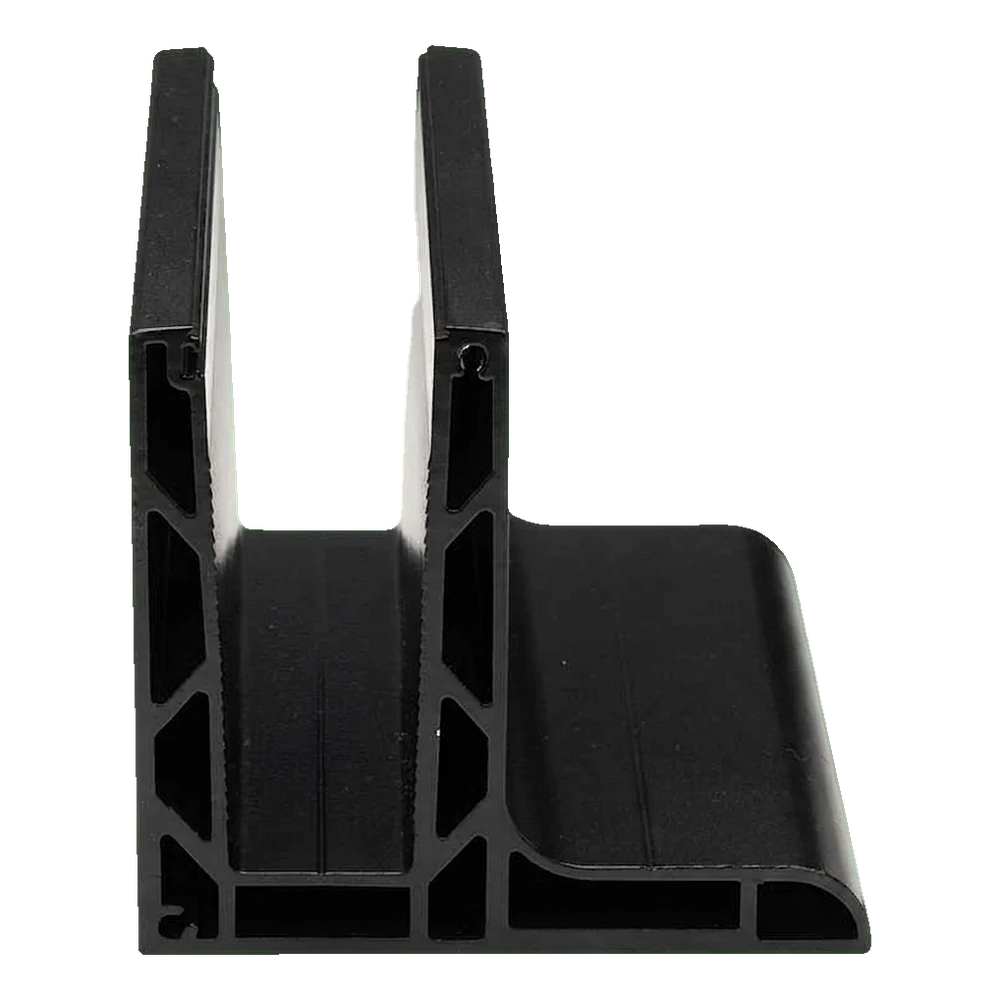

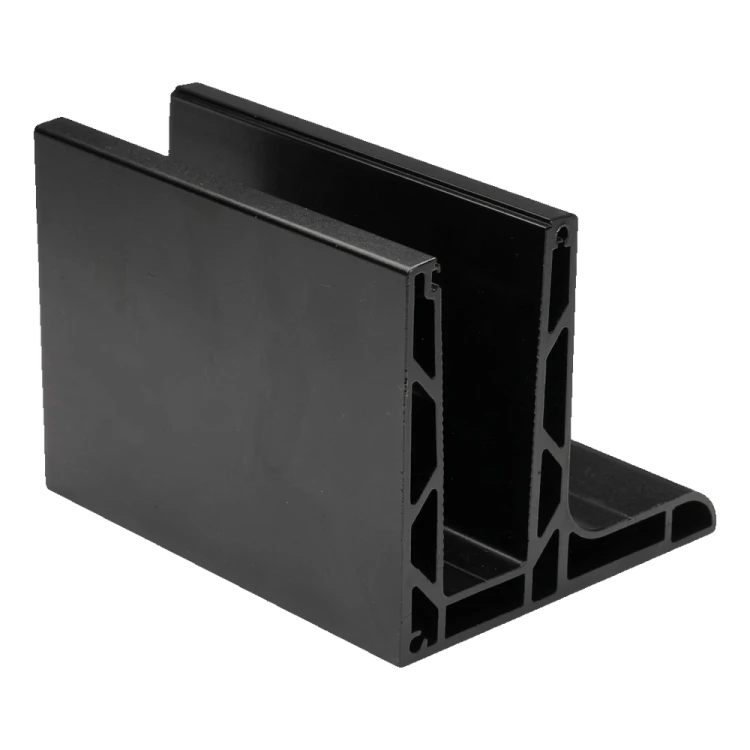

Kozza KE 105 – hliníkový L profil pro celoskleněné zábradlí 5000 mm černý

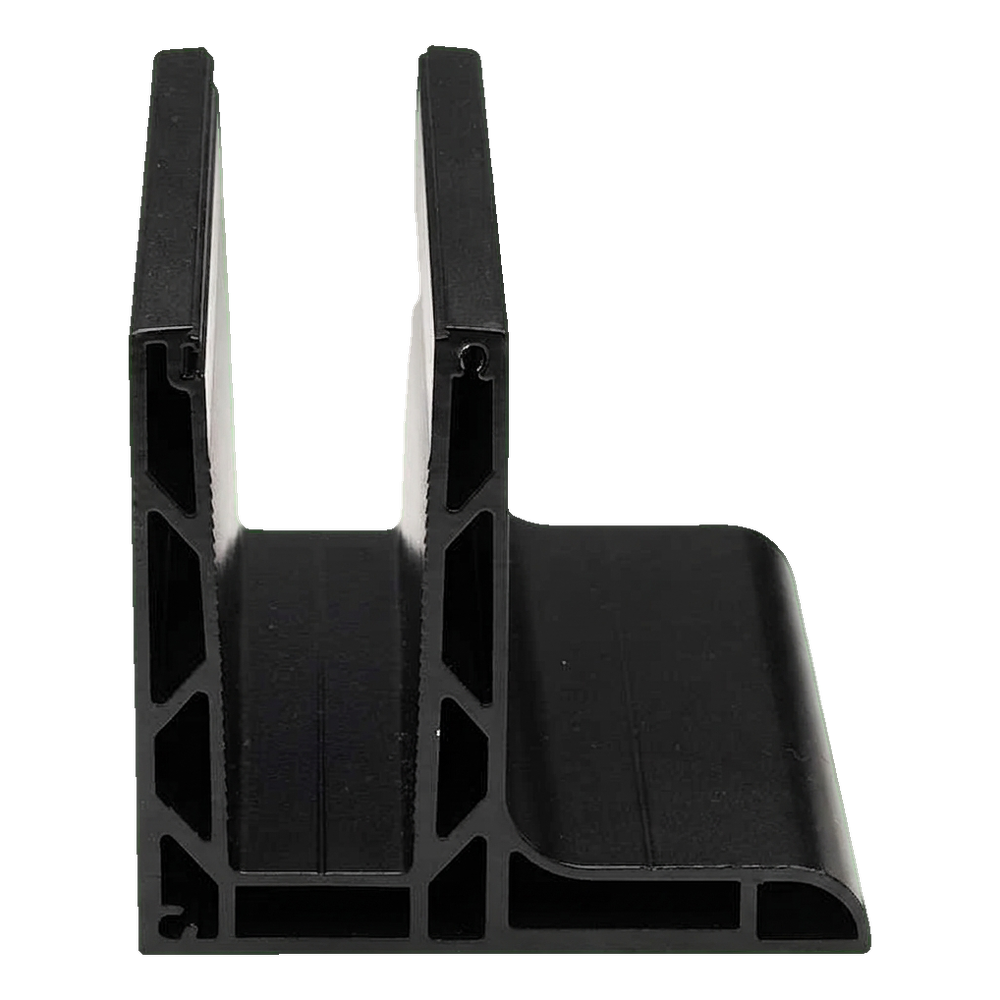

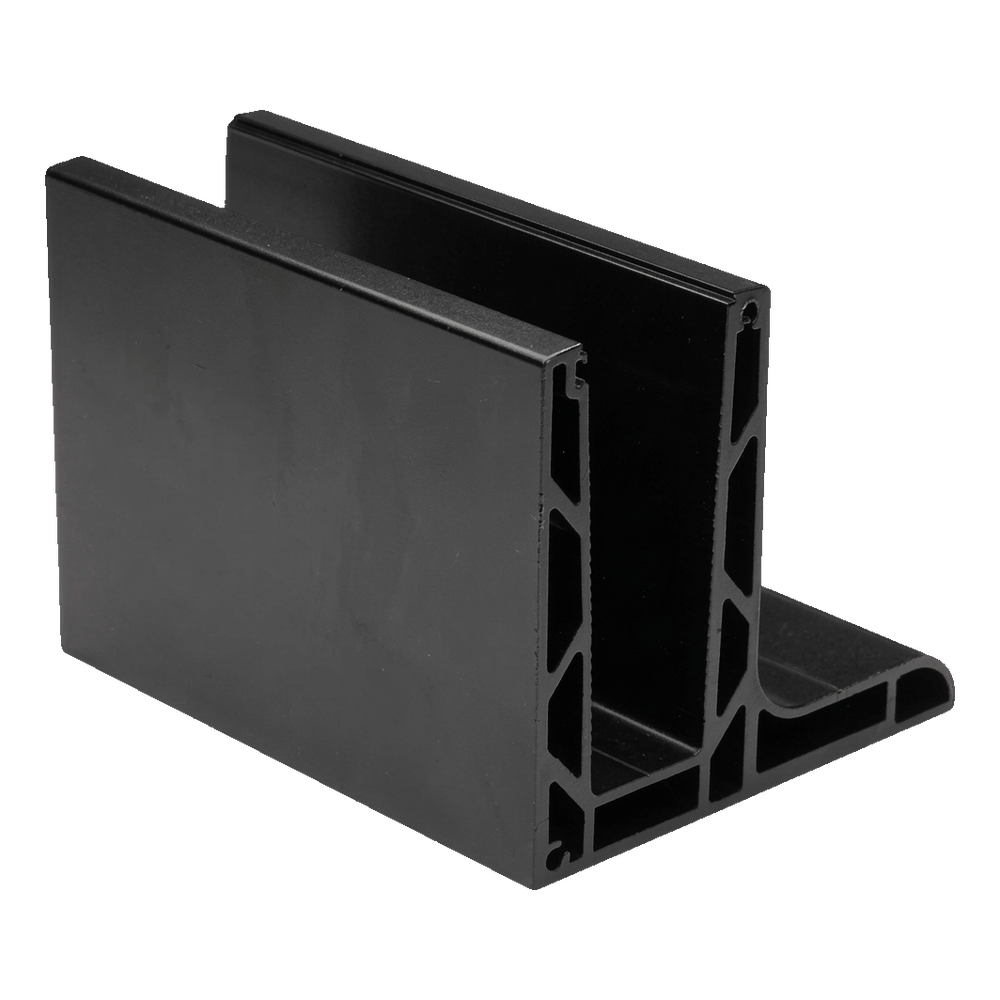

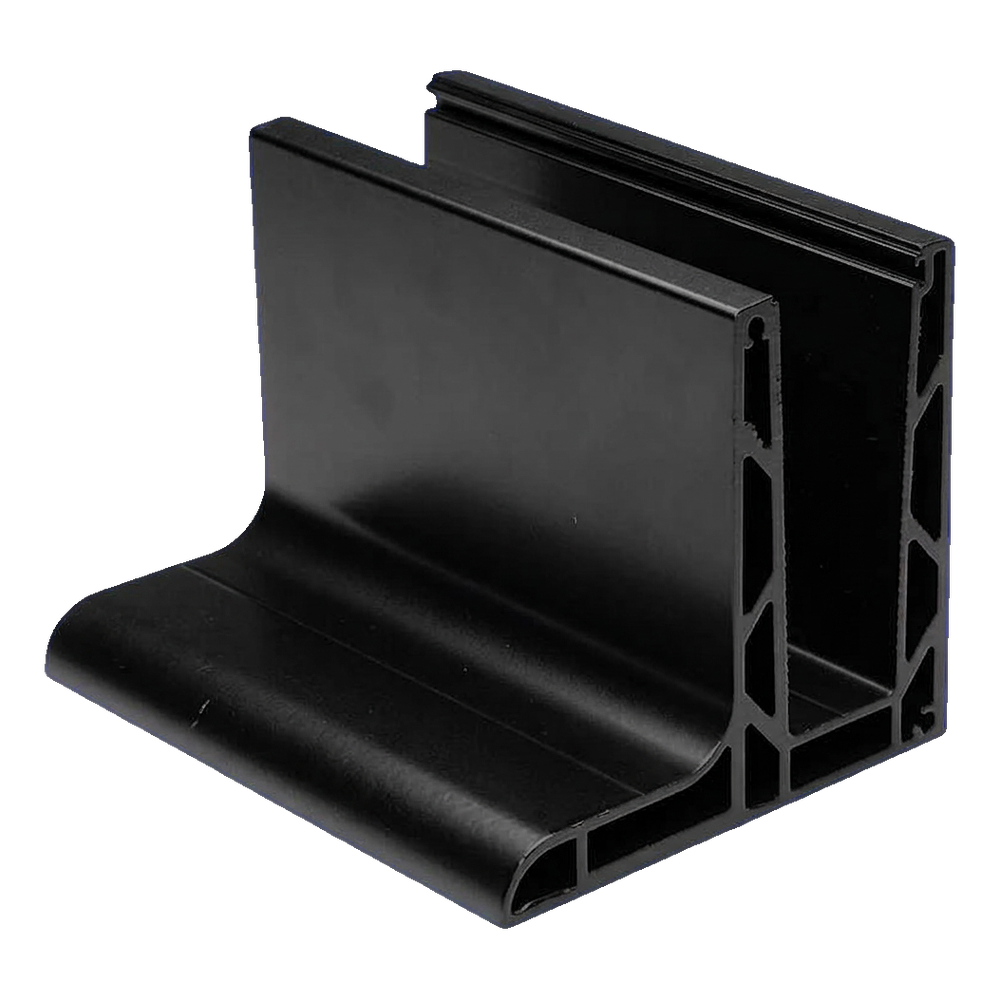

Komorový profil typu L ze série Kozza KE 105 je profesionální řešení pro montáž celoskleněných zábradlí, určené k podélnému upevnění shora. Díky plochému systému se profil dokonale hodí k moderní architektuře — osvědčí se jak v obytných objektech, tak v komerčních prostorách: hotelech, obchodních centrech nebo administrativních budovách.
Klíčové výhody pro montážníka
- Univerzální rozsah tloušťky skla — profil pojme tabule o tloušťce od 12 do 21,52 mm, což eliminuje nutnost skladovat různé varianty profilu
- Podélné upevnění shora — rychlá a pohodlná montáž, ideální u hotových podlah a hotových stropů
- Plochý systém — minimalistický vzhled bez vyčnívajících prvků, v souladu se současnými architektonickými trendy
- Připravené montážní otvory — 17 otvorů rozmístěných po 300 mm se zahloubením umožňuje okamžité kotvení bez dalšího vrtání
- Černá barva — elegantní, eloxovaný povrch hodící se k tmavým rámům a moderním interiérům

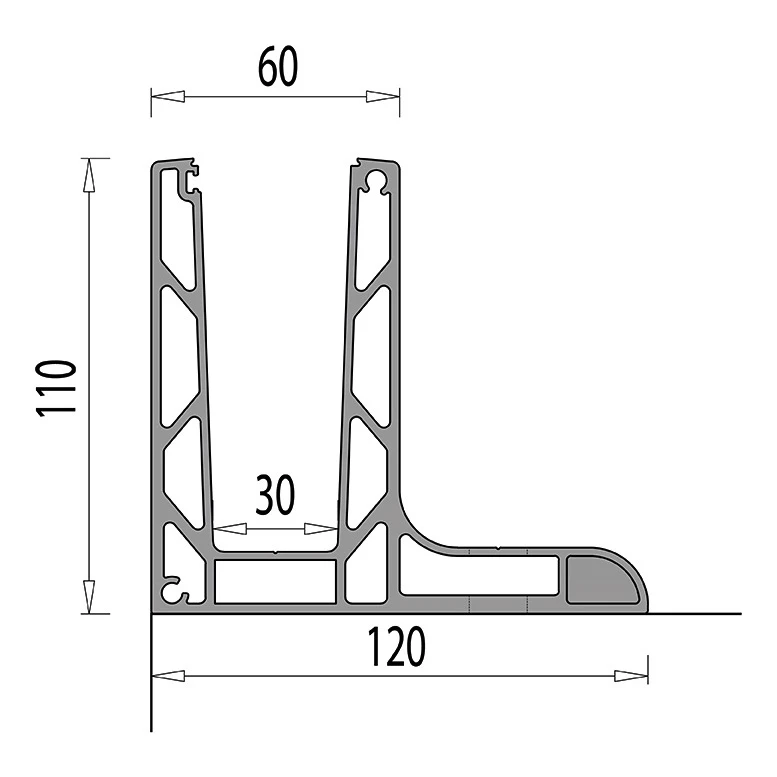

Rozměry a parametry profilu
- Délka profilu: 5000 mm
- Výška (H): 110 mm
- Šířka základny (W): 120 mm
- Šířka horní části – kapsa pro sklo: 60 mm
- Vnitřní šířka dna kapsy: 30 mm
- Rozsah tloušťky skla: 12–21,52 mm
- Materiál: hliník EN AW 6063
- Systém: plochý
- Upevnění: podélné shora
- Barva: černá
- Hmotnost: 30 kg

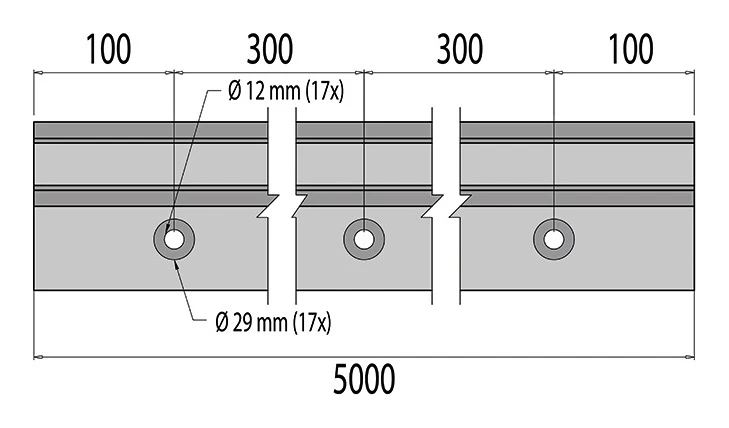

Rozmístění montážních otvorů
- Počet otvorů: 17 ks
- Průměr průchozího otvoru: Ø 12 mm
- Průměr zahloubení: Ø 29 mm
- Rozteč os otvorů: 300 mm
- Vzdálenost prvního/posledního otvoru od okraje: 100 mm

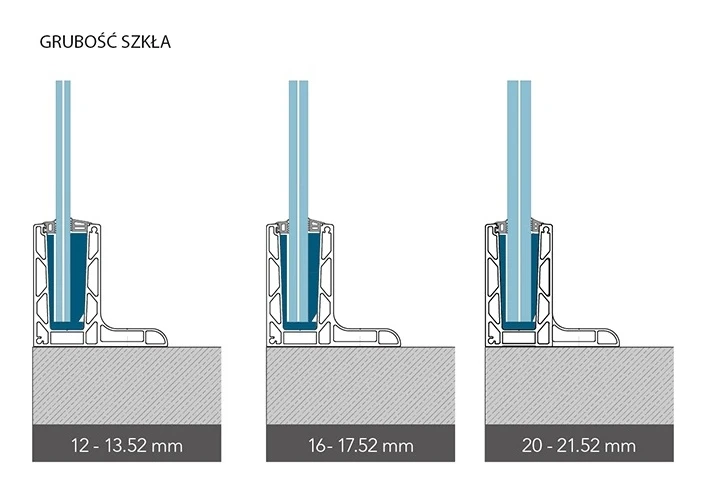

Kompatibilita se sklem
Profil KE 105 je určen pro tři rozsahy tloušťky tvrzeného a laminovaného skla. Díky systému upevnění GLASSMOVE se těsnění uvnitř profilu přizpůsobí konkrétní tloušťce tabule, což zajišťuje stabilní a bezpečné osazení:
- Sklo 12–13,52 mm
- Sklo 16–17,52 mm
- Sklo 20–21,52 mm

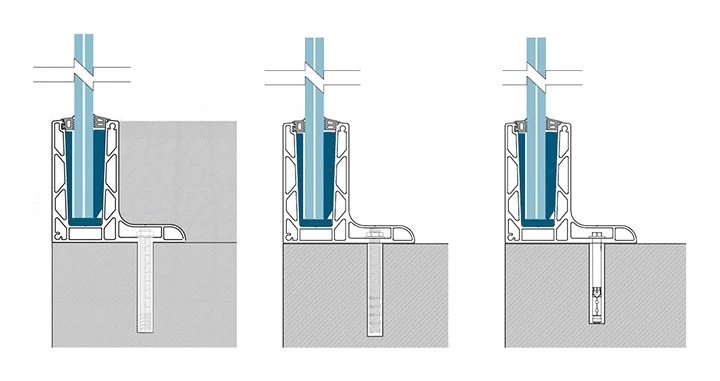

Způsob kotvení
Profil lze mechanicky kotvit k podkladu pomocí kotev — na obrázcích výše jsou znázorněny tři typické varianty osazení v závislosti na tloušťce potěru a typu podkladu. Zahloubení montážních otvorů (Ø 29 mm) umožňují skrýt hlavu šroubu pod povrch profilu.

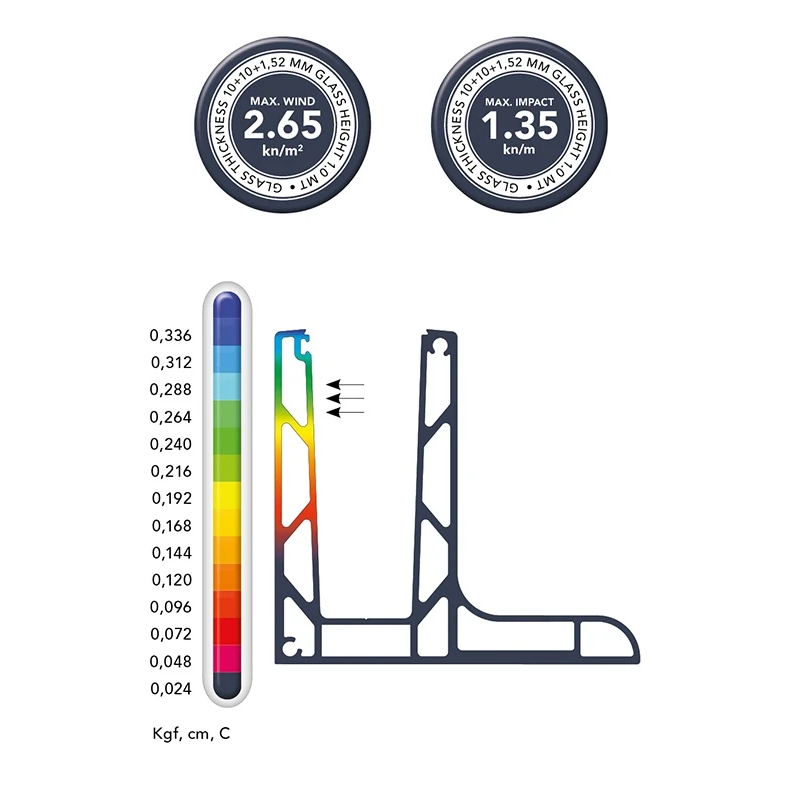

Pevnost a analýza posunů
Profil byl podroben analýze metodou konečných prvků (FEM). Výsledky posunu jsou uvedeny pro profil o délce základny 1,0 m při vodorovném zatížení do 500 kg (5000 N), měřeno od základny k nejvyššímu bodu profilu. Pro sklo o tloušťce 10+10+1,52 mm a výšce 1,0 m byly dosaženy tyto hodnoty:
- Maximální zatížení větrem: 2,65 kN/m²
- Maximální rázové zatížení: 1,35 kN/m
Tabulka pevnosti řady KE
Následující tabulka uvádí maximální hodnoty zatížení větrem a nárazem pro tři modely řady KE v závislosti na tloušťce a výšce skleněné tabule:
Tabulka pevnostních parametrů řady KE
| Řada KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | |||||||
| Max. zatížení větrem (kN/m²) | Max. náraz (kN/m) | Max. zatížení větrem (kN/m²) | Max. náraz (kN/m) | Max. zatížení větrem (kN/m²) | Max. náraz (kN/m) | Max. zatížení větrem (kN/m²) | Max. náraz (kN/m) | Max. zatížení větrem (kN/m²) | Max. náraz (kN/m) | Max. zatížení větrem (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Návod k montáži – řada KE 105
Montáž probíhá ve třech etapách. V první etapě (kroky 1–6) se profil ukotví k podkladu, osadí se těsnění a zasune se skleněná tabule. Ve druhé etapě (kroky 7–9) se namontují přítlačné klíny a zajišťovací lišta. Ve třetí etapě (kroky 10–12) se dotáhnou upevňovací prvky a nasadí se krycí lišta profilu.
Komorový L profil z řady KE 105 byl vyvinut a navržen v souladu s doporučeními a požadavky architektů. Díky systému GLASSMOVE a optimalizované komorové konstrukci zajišťuje vysokou tuhost při nízké hmotnosti a zároveň zjednodušuje proces instalace — což se promítá do kratší doby montáže a nižších nákladů na práci na stavbě.
