Kozza KE 100 – profil U pro celoskleněné zábradlí 5000 mm černý, upevnění shora
produkt nedostupný
přidat do seznamu přání
Popis

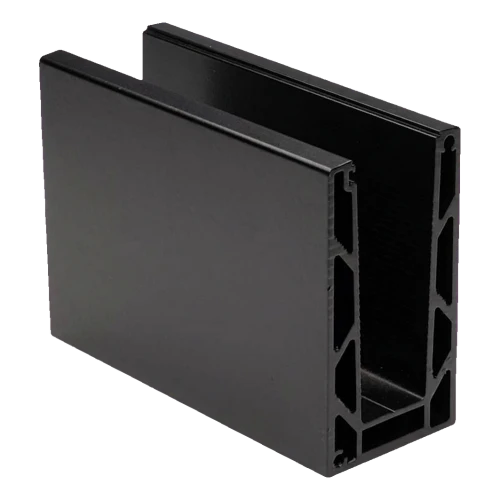

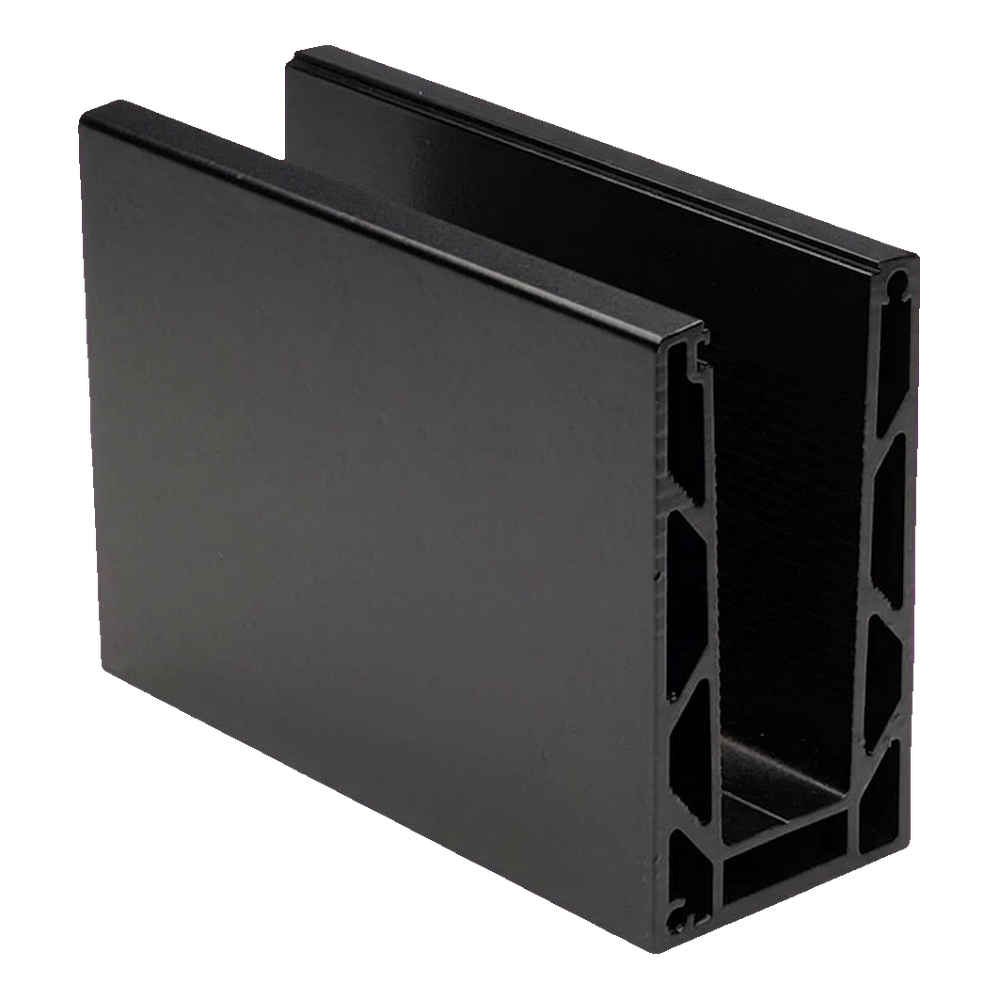

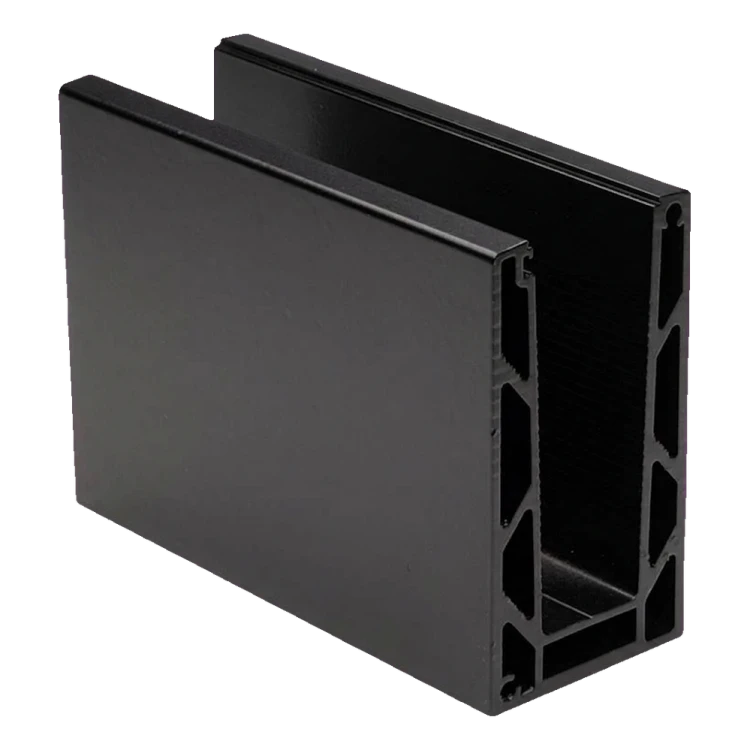

Kozza KE 100 – hliníkový U profil pro celoskleněná zábradlí 5000 mm černý
Dutý profil typu U pro celoskleněná zábradlí ze série Kozza KE 100 je řešení navržené v souladu s požadavky architektů a určené pro profesionální realizace — od obytných prostor po komerční objekty, jako jsou hotely a nákupní centra. Montovaný shora (plochý systém), zajišťuje estetický a bezpečný způsob osazení tvrzeného skla o tloušťce 12 až 21,52 mm bez viditelných upevňovacích prvků.
Profil o délce 5000 mm je dodáván s továrně provedenými 17 montážními otvory (Ø 12 mm se zapuštěním Ø 29 mm), rozmístěnými po 300 mm — což výrazně urychluje montáž na stavbě. Černá barva práškového lakování dodává zábradlí moderní, minimalistický charakter, ideálně se sladí s tmavými okenními rámy a prvky dokončení interiérů.

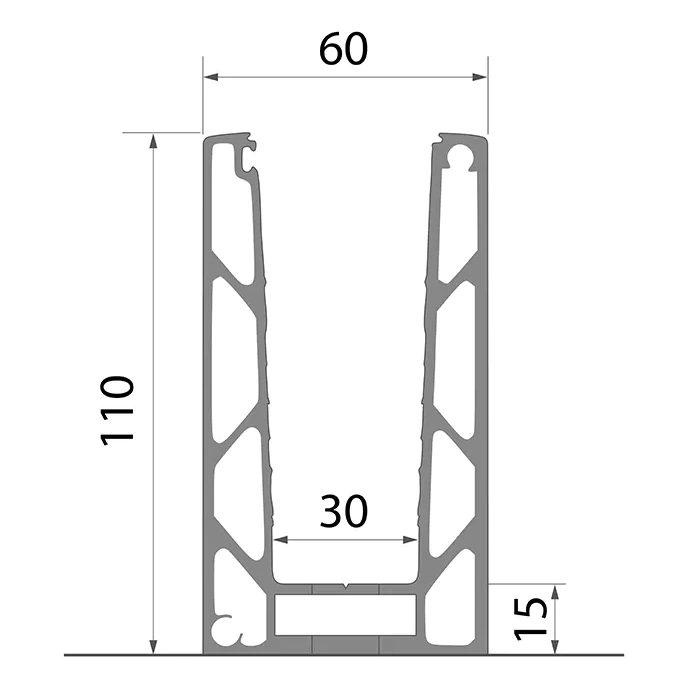

Technické parametry profilu
- Série: KE 100
- Délka profilu: 5000 mm
- Vnější šířka: 60 mm
- Výška: 110 mm
- Šířka vnitřního kanálu: 30 mm
- Výška základny: 15 mm
- Rozsah tloušťky skla: 12–21,52 mm
- Maximální výška skla: 120 cm
- Systém montáže: plochý, kotvení shora
- Materiál: hliník EN AW 6063
- Barva: černá (práškově lakovaná)
- Hmotnost: 23 kg
- EAN: 5903313208277

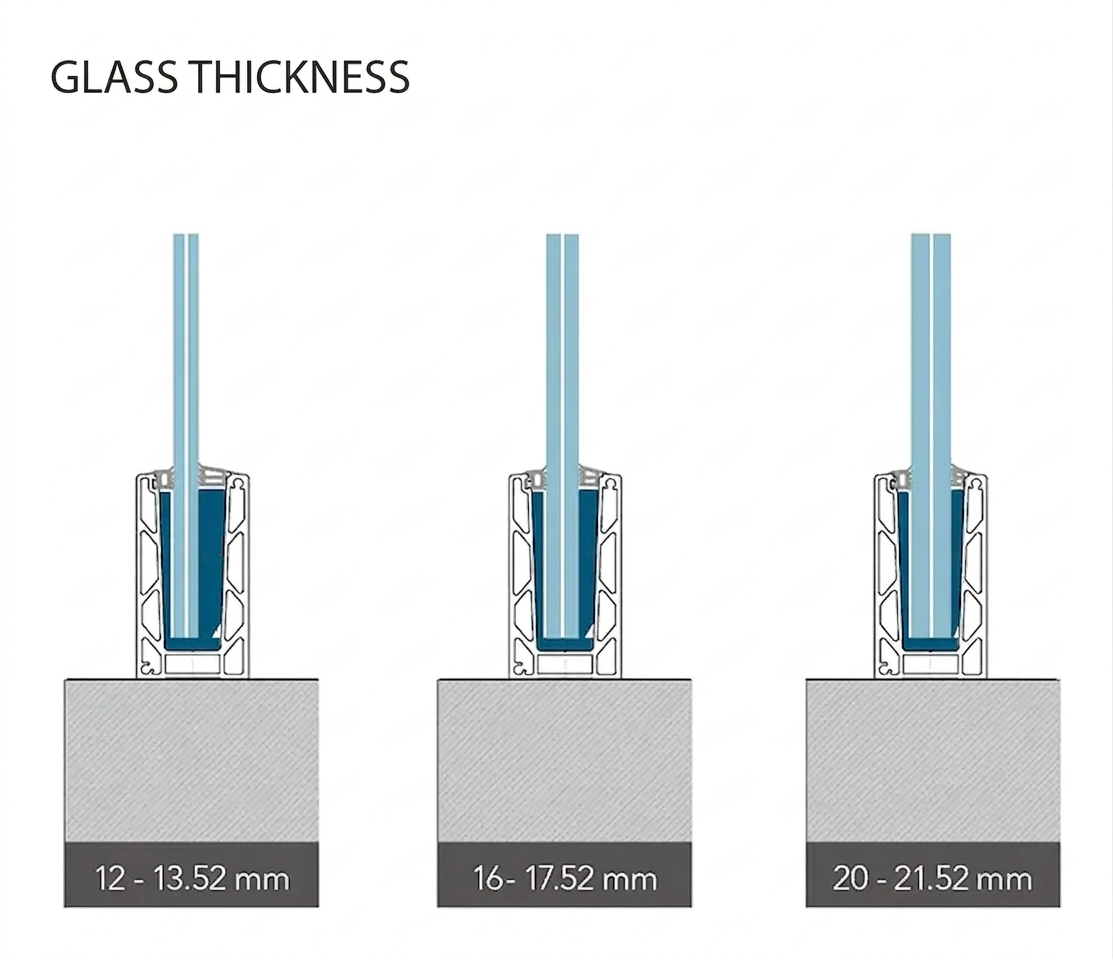

Kompatibilita s tloušťkami skla
Profil KE 100 podporuje tři rozsahy tloušťek skleněných tabulí, což umožňuje přizpůsobit řešení požadavkům projektu a platným bezpečnostním normám:
- Sklo 12–13,52 mm — standardní tvrzené a laminované tabule VSG
- Sklo 16–17,52 mm — laminované tabule se zvýšenou pevností
- Sklo 20–21,52 mm — tlusté laminované tabule pro aplikace s vysokými zatíženími

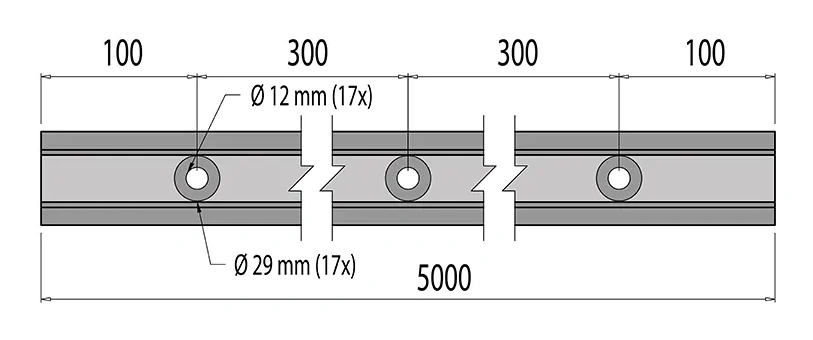

Rozměry a rozmístění montážních otvorů
Profil má 17 průchozích otvorů o průměru Ø 12 mm se zapuštěními Ø 29 mm, umožňujícími skrytí hlavy šroubu. Otvory jsou rozmístěny symetricky podél osy profilu:
- Vzdálenost od okraje k prvnímu otvoru: 100 mm
- Rozteč mezi otvory: 300 mm
- Vzdálenost od posledního otvoru k okraji: 100 mm
- Celková délka profilu: 5000 mm
Způsob kotvení a montáž
Profil se montuje shora k rovině podkladu (např. strop, atika, okraj balkonu). Kotvení se provádí šrouby přes továrně připravené otvory se zapuštěními. Vyčnívající část profilu (20 mm pod základnou) se osazuje do připraveného podkladu, což zajišťuje stabilní a trvalé spojení.

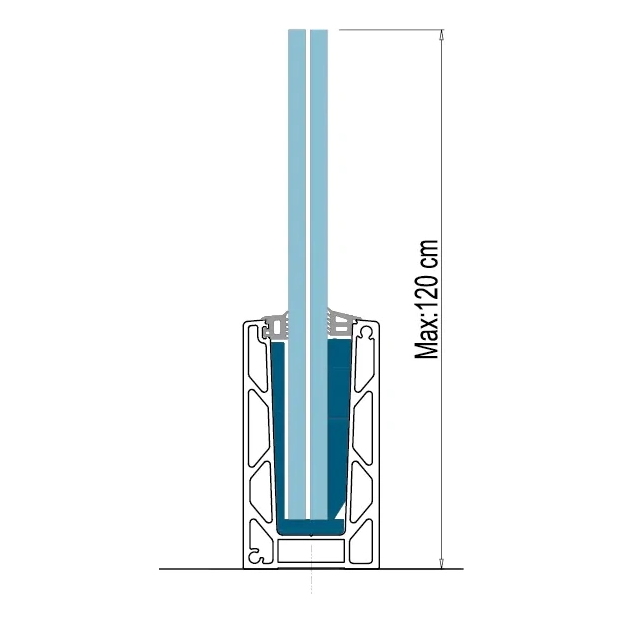

Maximální výška skla
Profil KE 100 umožňuje montáž skleněných tabulí o maximální výšce 120 cm (1,2 m). Při této výšce si profil zachovává plnou nosnost a stabilitu, což potvrzují výsledky zkoušek zatížení větrem a nárazem pro jednotlivé tloušťky skla.

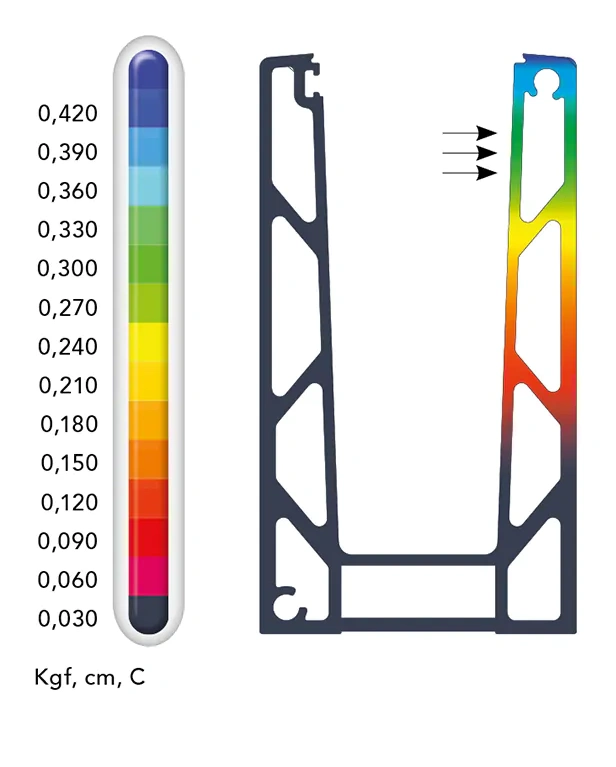

Pevnostní analýza profilu
Výsledky analýzy přemístění provedené metodou konečných prvků (MKP) potvrzují vysokou tuhost konstrukce. Simulace byla provedena pro profil o délce základny 1 m, při horizontálním zatížení pod 500 kg (5000 N), od základny k nejvyššímu bodu profilu. Maximální přemístění na horním okraji profilu se nachází v přípustných mezích (škála hodnot od 0,030 do 0,420 Kgf, cm, C), což zaručuje bezpečnost používání zábradlí.
Maximální zatížení větrem a nárazem — série KE
| Série KE | Sklo 12–13,52 mm | Sklo 16–17,52 mm | Sklo 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | Sklo o výšce 1,0 m | Sklo o výšce 1,2 m | |||||||
| Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | ||
Technické údaje
| Typ příslušenství | U profil |
| Materiál | Hliník |
