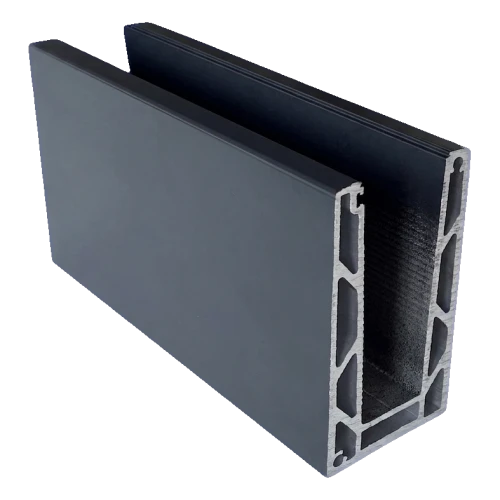

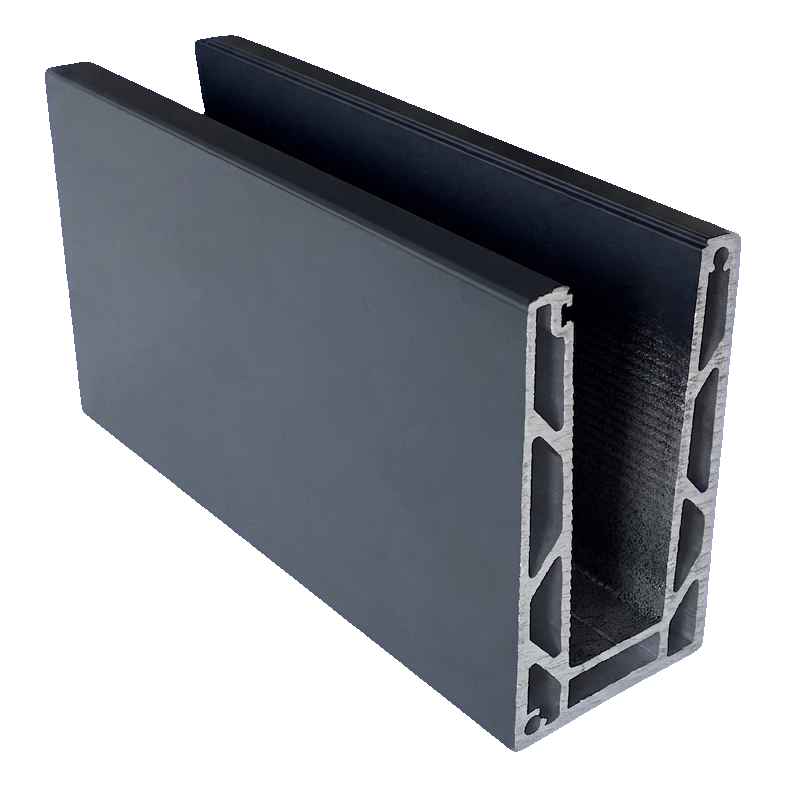

Kozza KE 100 – U profil pro celoskleněné zábradlí 5000 mm tmavě šedý
produkt nedostupný
přidat do seznamu přání
Popis
Kozza KE 100 – hliníkový profil U pro celosklené zábradlí 5000 mm tmavě šedý
Komorový profil typu U ze série Kozza KE 100 je profesionálním řešením pro montáž celoskleněných zábradlí s upevněním shora. Vyrobený z vysokosortního hliníku EN AW 6063, zajišťuje stabilní a bezpečné usazení skla o tloušťce od 12 do 21,52 mm — bez nutnosti používání dodatečných maskovacích profilů. Plochý systém, vyvinutý ve spolupráci s architekty a realizačními firmami, spojuje estetiku minimalistického dokončení s vysokou odolností proti zatížení.
Profil v tmavě šedé barvě se ideálně hodí k moderní architektuře rezidenčních, hotelových a kancelářských objektů. Díky systému GLASSMOVE montáž probíhá hladce a nevyžaduje speciální nářadí, což skutečně zkracuje čas realizace na stavbě.
Technická specifikace
- Série: Kozza KE 100
- Materiál: hliník EN AW 6063
- Systém: plochý, upevnění shora
- Délka profilu: 5000 mm
- Šířka profilu: 60 mm
- Výška profilu: 110 mm
- Šířka vnitřní štěrbiny (pro sklo): 30 mm
- Výška základny: 15 mm
- Rozsah tloušťky skla: 12 – 21,52 mm
- Maximální výška skla: 120 cm
- Barva: tmavě šedá (lakovaná)
- Hmotnost: 23 kg
- EAN: 5903313208109

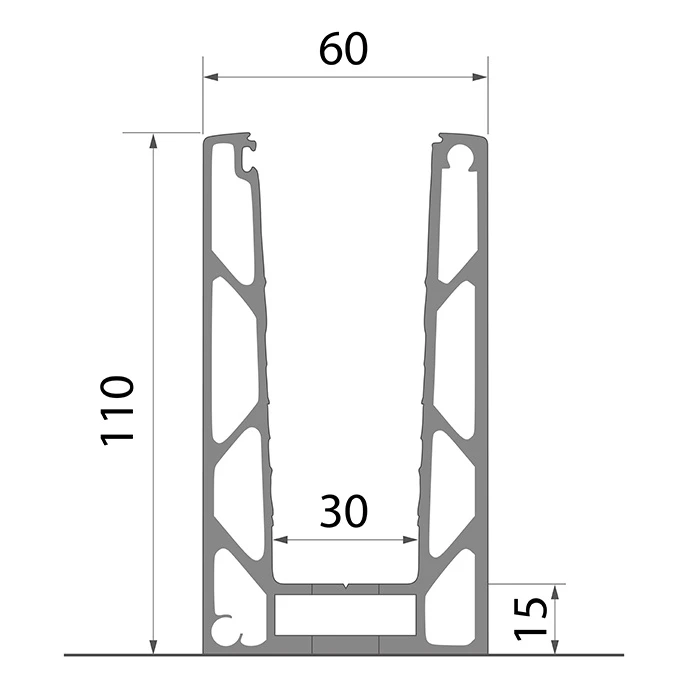

Rozměry a průřez profilu

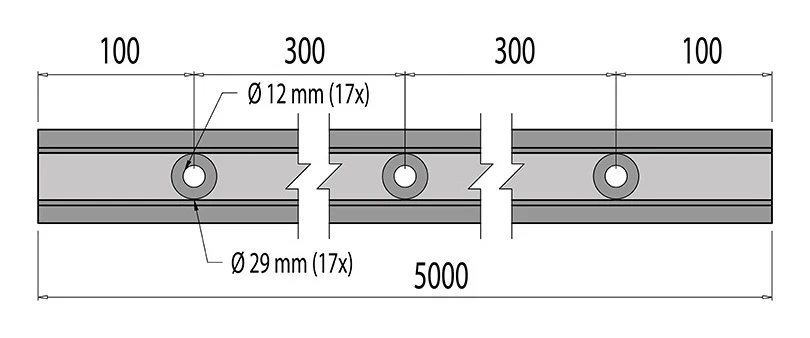

Profil má 17 montážních otvorů rozmístěných rovnoměrně po celé délce 5000 mm. Průchozí otvory mají průměr Ø 12 mm se zahloubením Ø 29 mm. Rozteč os otvorů činí 300 mm a vzdálenost od hrany profilu k ose prvního a posledního otvoru je 100 mm.
Kompatibilita s tloušťkami skla
Profil KE 100 obslouží tři rozsahy tloušťky skla, což zajišťuje univerzálnost použití:
- 12 – 13,52 mm — sklo tvrzené jednovrstvé nebo laminované
- 16 – 17,52 mm — sklo laminované bezpečnostní
- 20 – 21,52 mm — sklo laminované s vysokou odolností
Maximální přípustná výška skleněné tabule namontované v profilu činí 120 cm.
Způsob kotvení
Profil se montuje shora na připravené podloží. Hloubka kotvení činí 20 mm. Systém upevnění shora eliminuje nutnost přístupu ze strany konstrukce, což usnadňuje montáž na hranách balkonů, teras a schodů. Profil se kotví pomocí šroubů přes 17 továrnicky připravených otvorů.
Odolnost proti zatížení a analýza pevnosti
Profil o délce základny 1 m při vodorovném zatížení do 500 kg (5000 N·t) zachovává vysokou tuhost a minimální posuny. Analýza metodou konečných prvků (MKP) potvrzuje, že maximální hodnoty posunů pod zatížením větrem se pohybují v rozsahu od 0,030 do 0,420 Kgf/cm — největší deformace vznikají v horní části profilu (u upínací hrany), zatímco základna zůstává prakticky nehybná.
Maximální zatížení větrem a nárazem
Následující tabulka uvádí přípustné hodnoty zatížení pro sérii KE v závislosti na tloušťce a výšce skla:
| Série KE | Sklo 12-13.52 mm | Sklo 16-17.52 mm | Sklo 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sklo o výš. 1.0 m | Sklo o výš. 1.2 m | Sklo o výš. 1.0 m | Sklo o výš. 1.2 m | Sklo o výš. 1.0 m | Sklo o výš. 1.2 m | |||||||
| Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | Max. vítr (kN/m²) | Max. náraz (kN/m) | |
| KE 100 | ||||||||||||
Technické údaje
| Materiál | Hliník |
