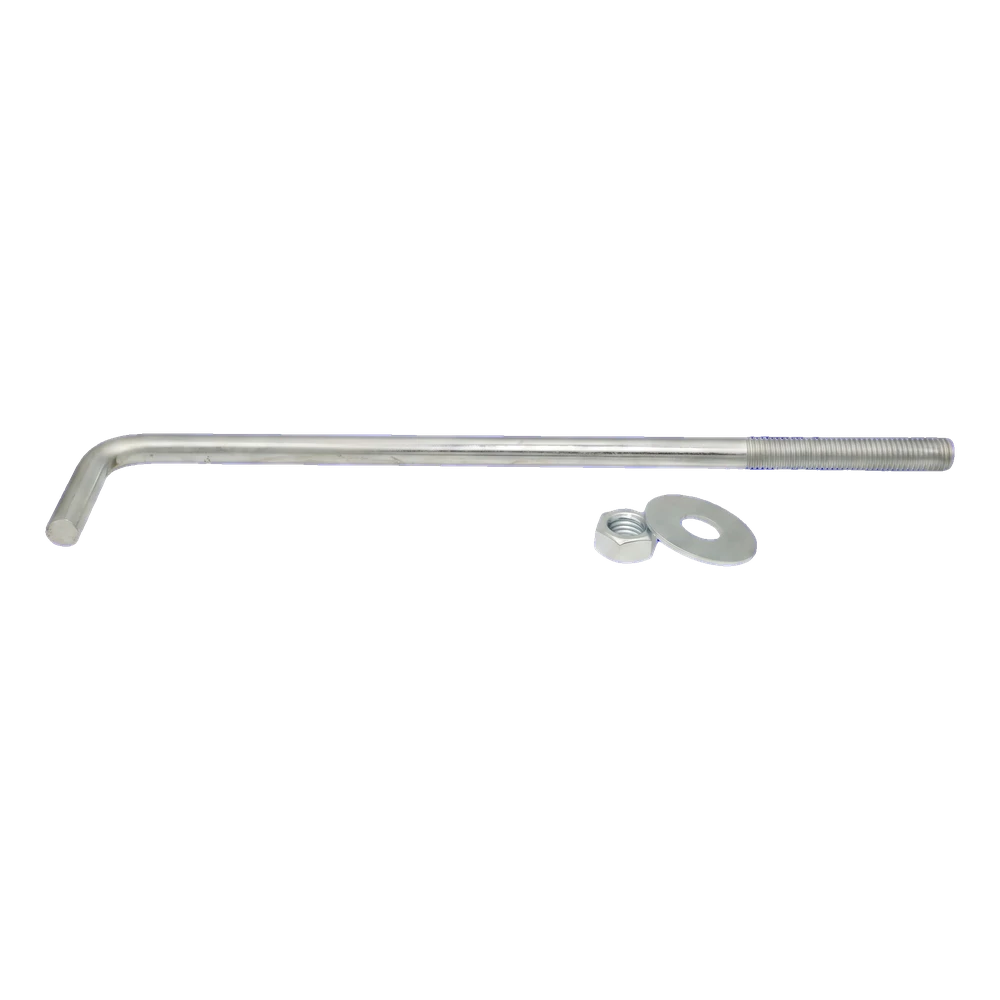

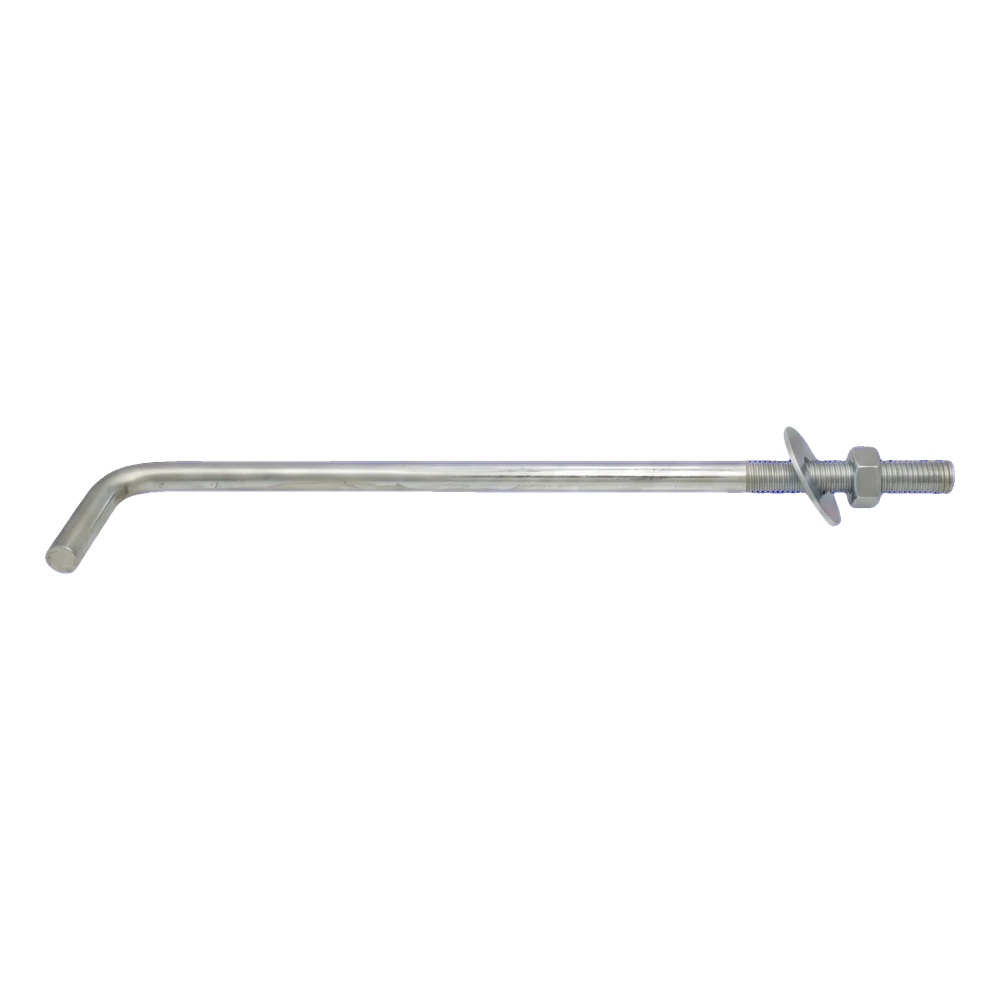

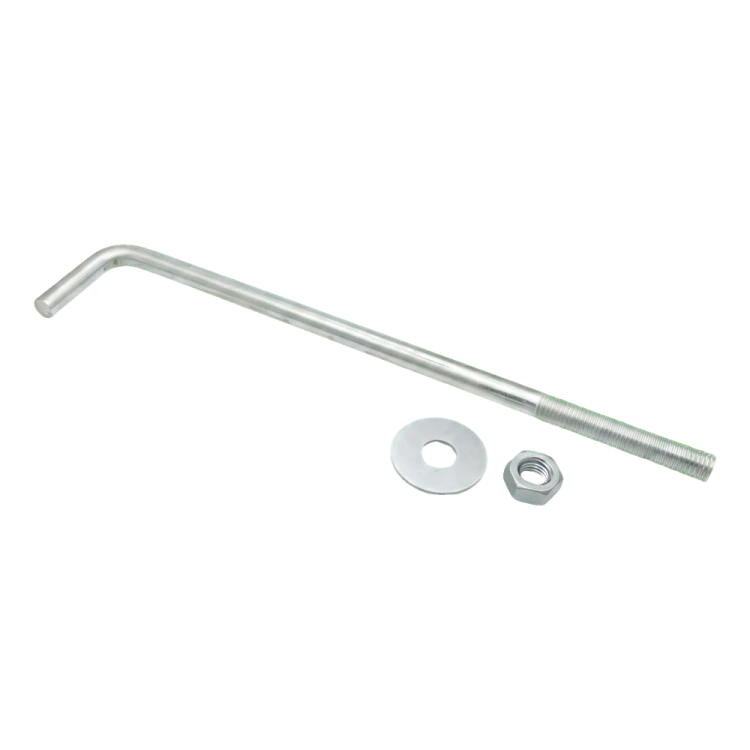

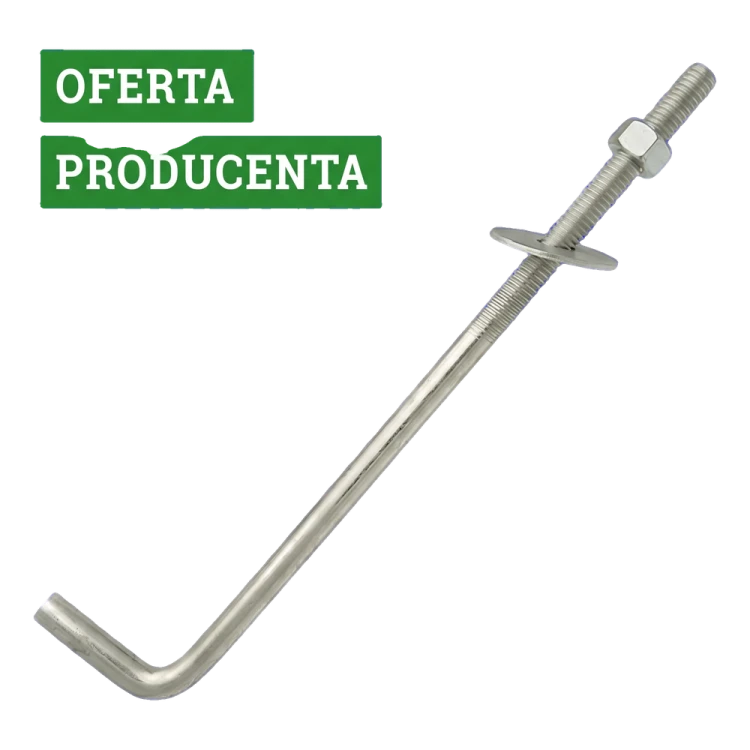

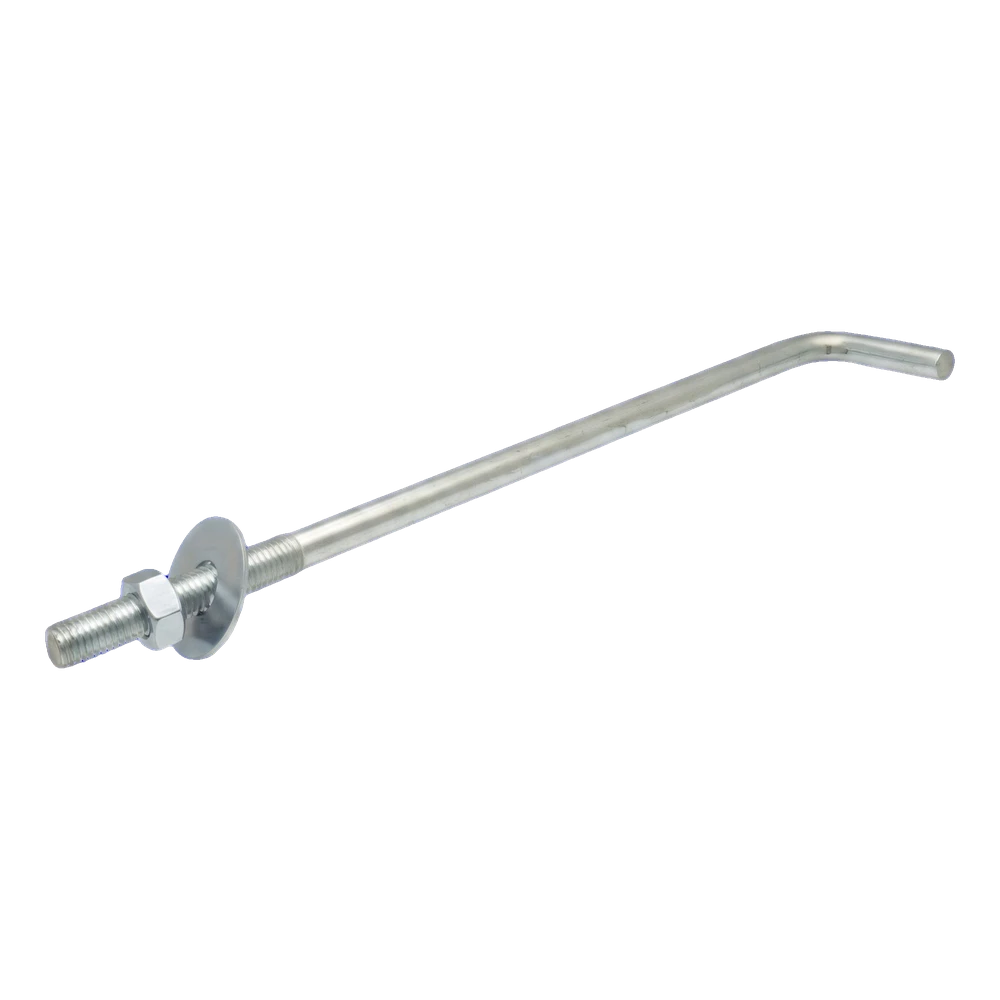

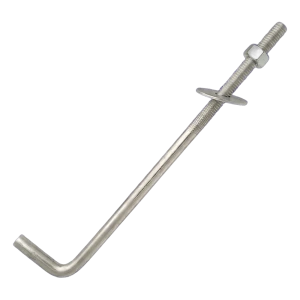

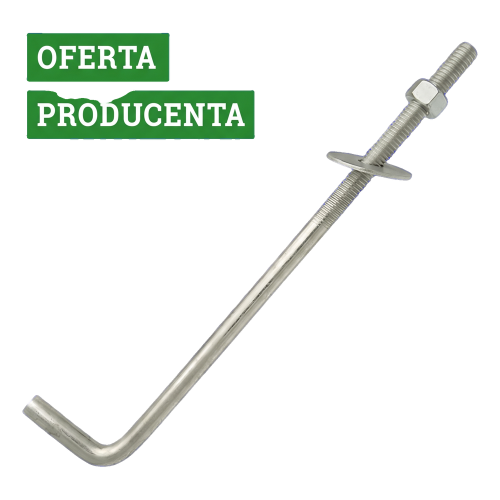

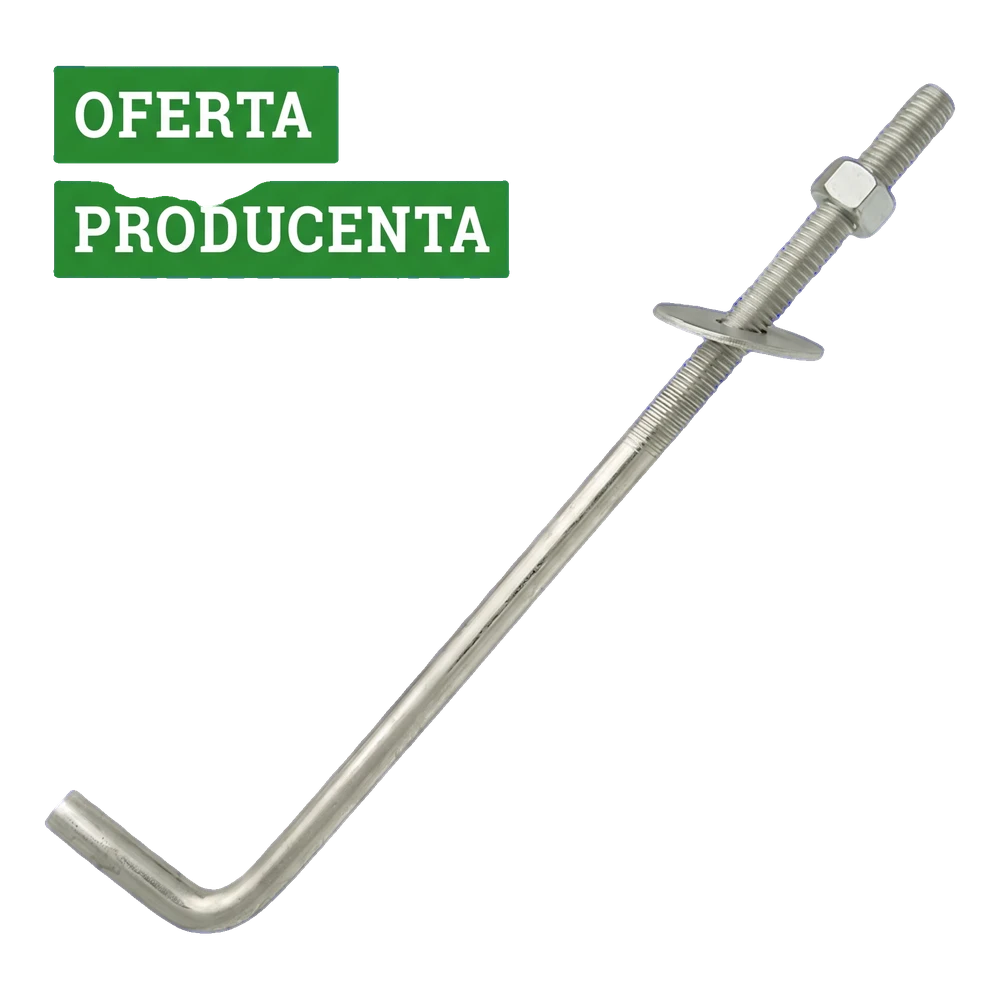

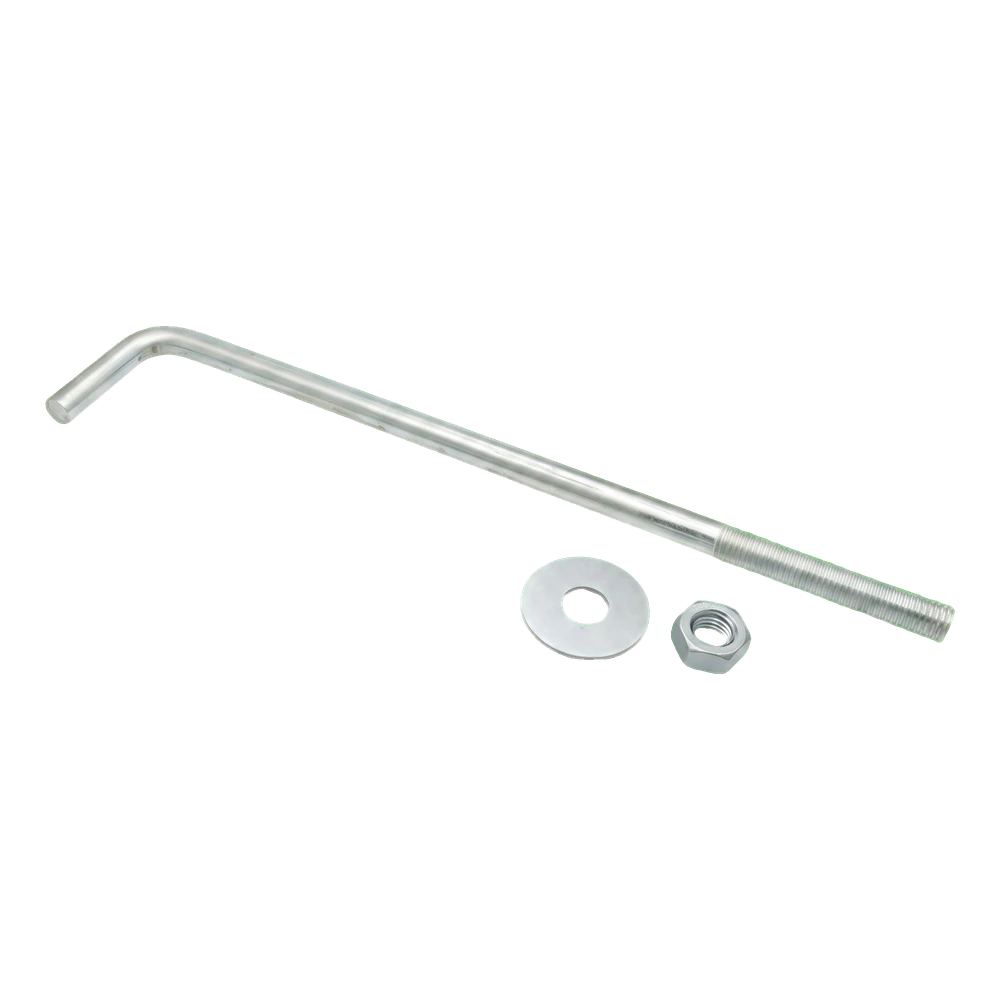

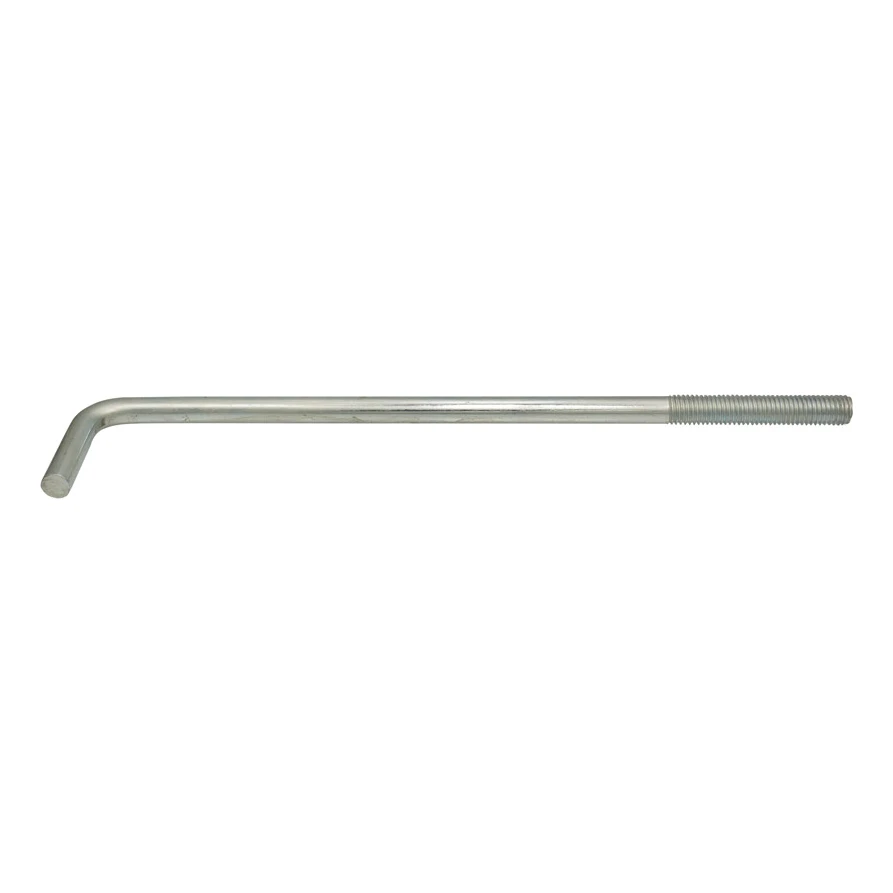

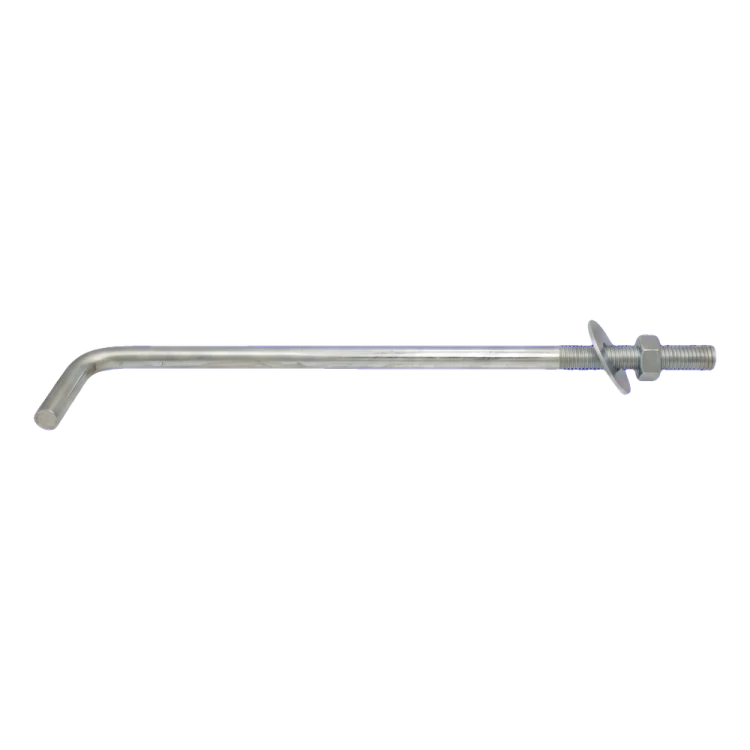

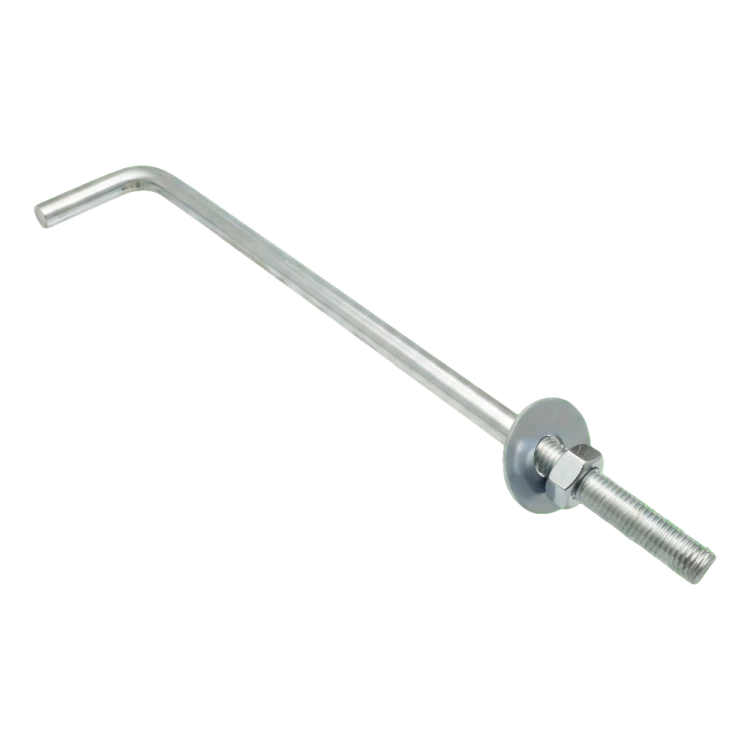

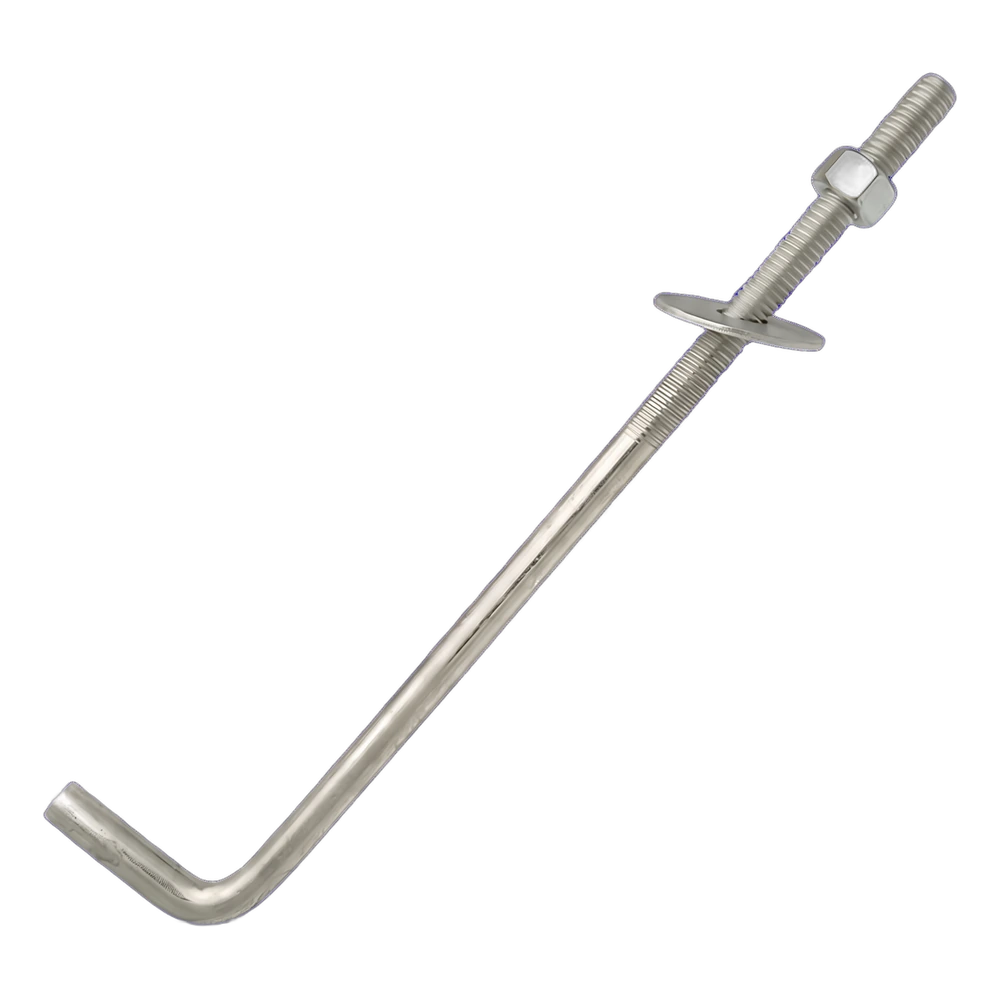

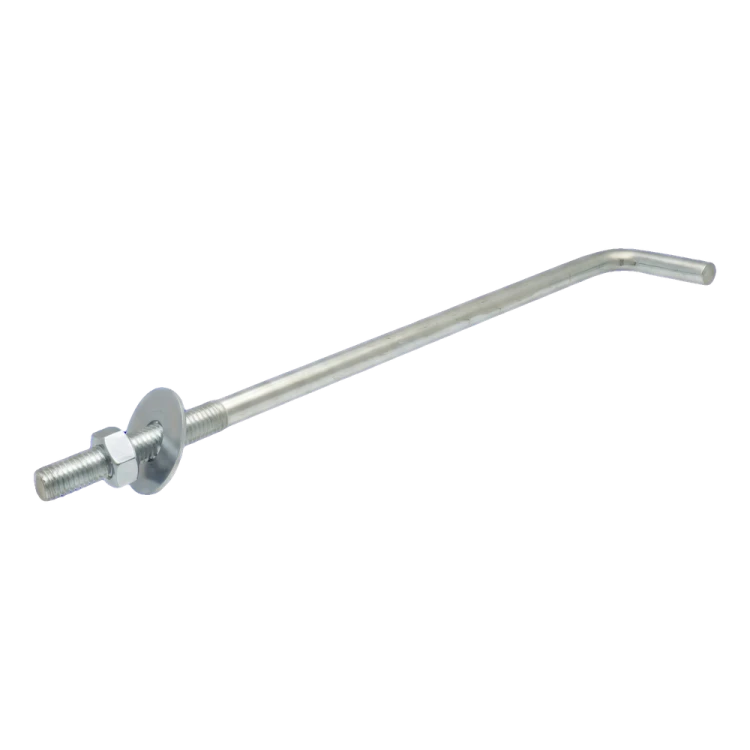

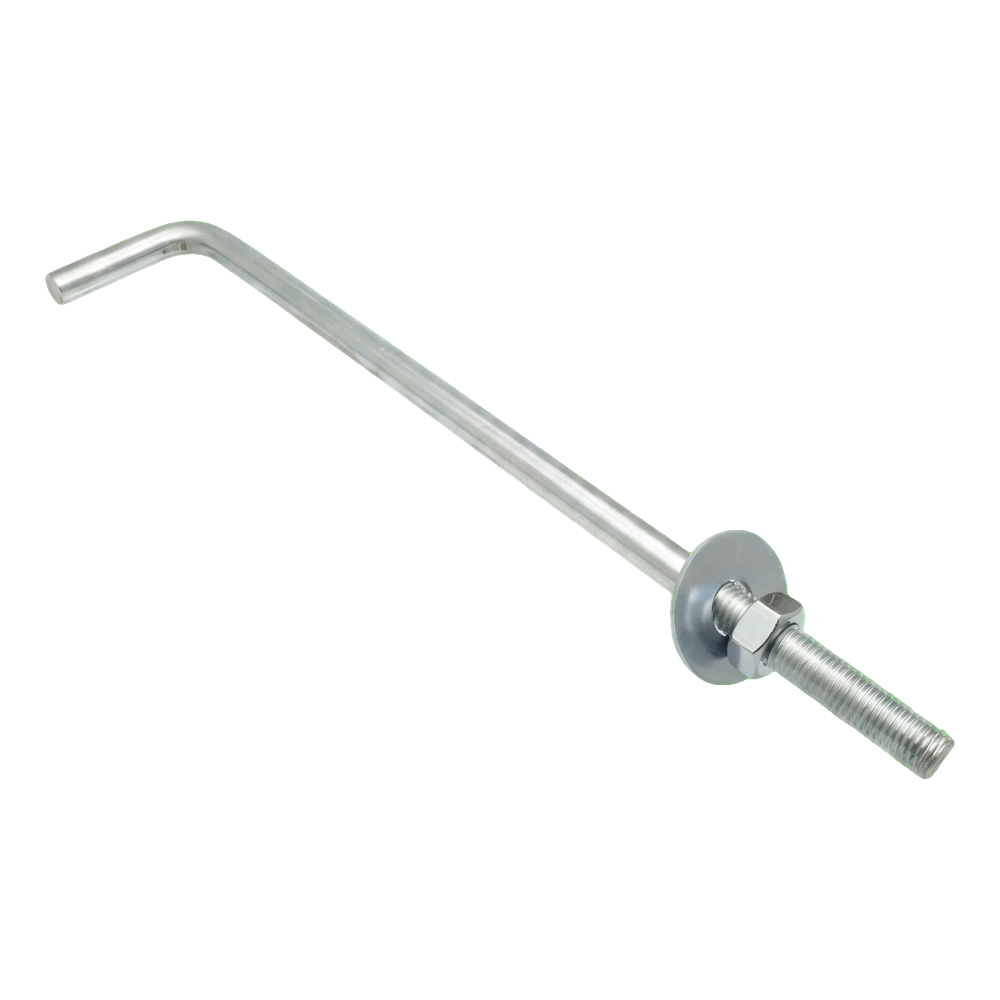

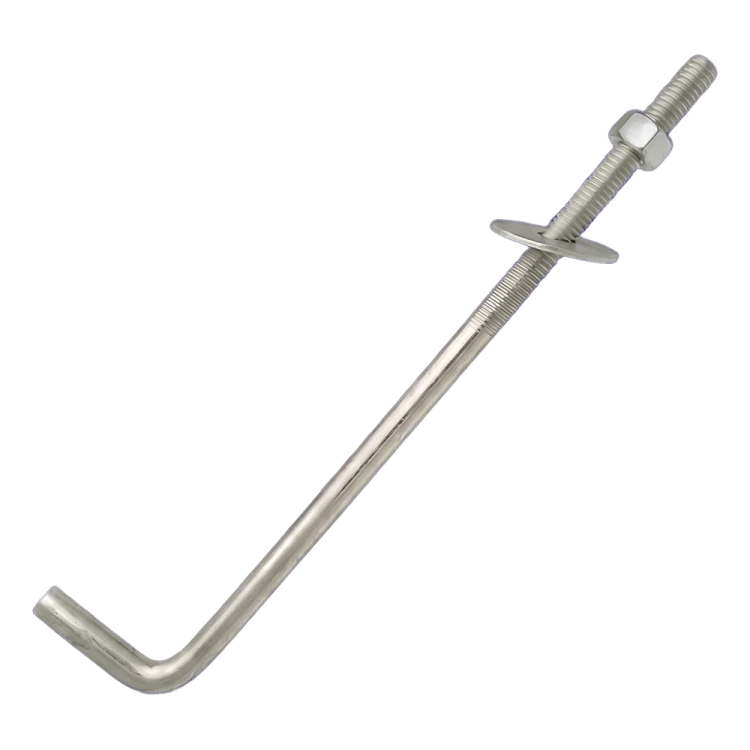

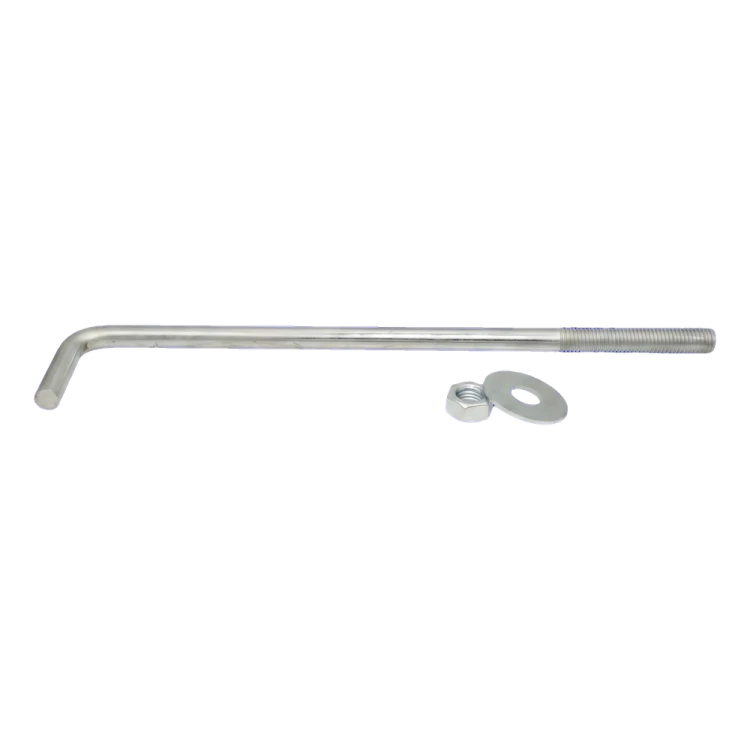

Kotevní šroub tvaru L (ohnutý šroub) M12 × 300 mm, pozinkovaný

Tyč s metrickým závitem na jednom konci a ohybem do pravého úhlu na druhém – kotva pro upevnění pozednic a trámů do betonu; povrchová úprava: zinkování

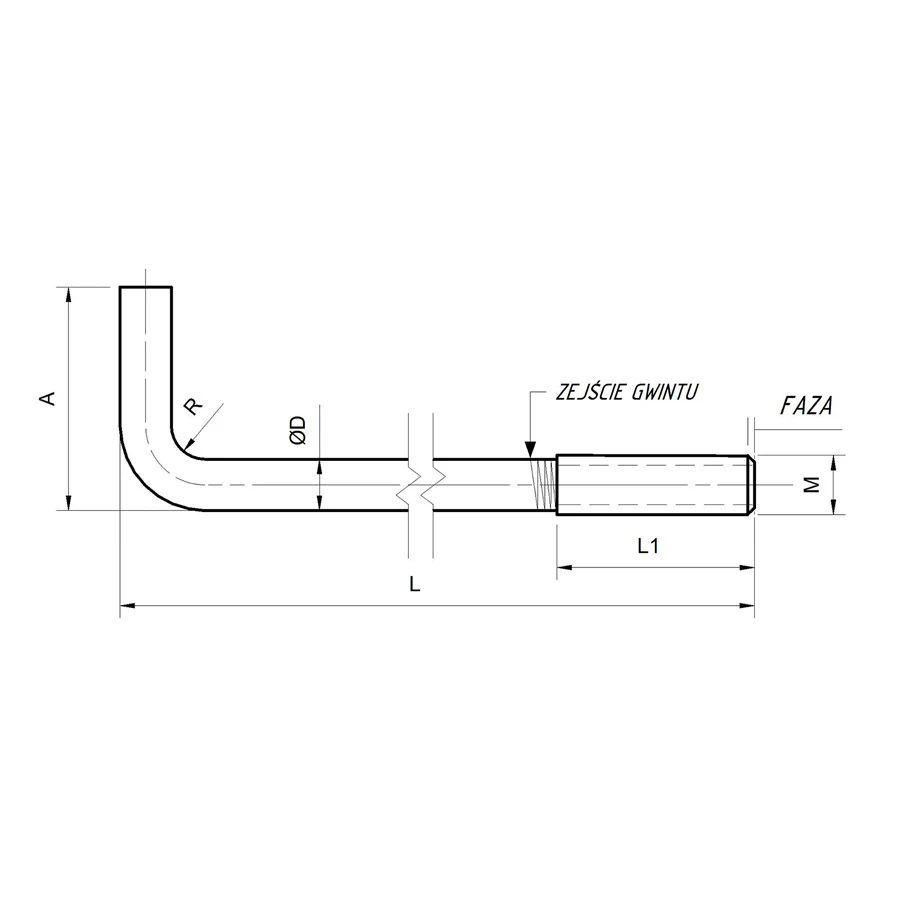

Otevřít rozměrový výkres v plné velikosti

O produktu

Kotevní šroub tvaru L (ohnutý šroubový spojovací prvek) slouží ke kotvení pozednic, základových prahů a dřevěných trámů do betonu, například do věnce nebo základu. Má podobu tyče s metrickým závitem na jednom konci a ohybem do pravého úhlu na druhém. Ohnutý konec se zabetonuje a na vyčnívající závit se nasadí podložka a matice pro upevnění dřevěného prvku.

Označení M12 určuje velikost metrického závitu, podle které se volí matice. Rozměr L, tedy 300 mm, je celková délka kotevního šroubu. Délku závitu ani ohnuté části dodavatel neuvádí – na ilustračním výkresu jsou pouze orientační. Kotevní šrouby rozmístěte podle projektu a před betonáží je osaďte do bednění tak, aby ohnutá část byla v betonu a závit směřoval vzhůru. Nad betonem je nutné ponechat úsek závitu dostatečný pro tloušťku pozednice, podložku a matici M12. Po zatvrdnutí betonu se do pozednice vyvrtají otvory v místech kotevních šroubů, pozednice se nasadí a utáhnou se matice s podložkami.

Povrchová úprava: zinkování. Ve vlhkých místech zvolte pozinkovanou variantu a ochranu přizpůsobte podmínkám expozice. Třídu oceli ani únosnost kotevního šroubu dodavatel neuvádí. Rozteč, kotevní délku a průměr stanovuje projekt konstrukce.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Kotevní šrouby rozmístěte podle projektu a před betonáží je osaďte do bednění – ohnutou částí v betonu, závitem vzhůru.
• ✓Nad betonem ponechte úsek závitu dostatečný pro tloušťku pozednice, podložku a matici M12.
• ✓Po zatvrdnutí betonu vyvrtejte do pozednice otvory v místech kotevních šroubů, nasaďte ji a utáhněte matice s podložkami.
