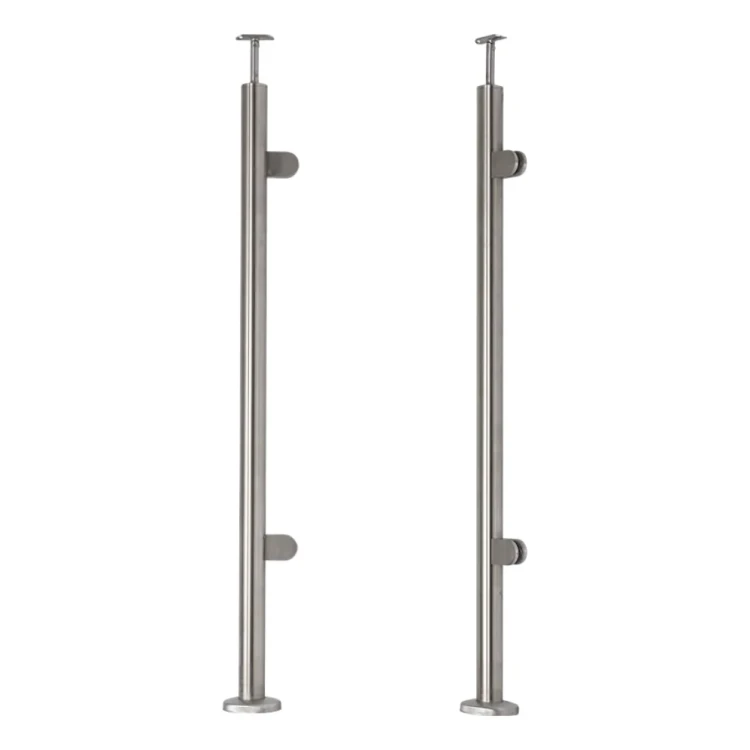

Koncový sloupek pravý/levý fi 42,4x1060mm AISI304 2 držáky na sklo podlahový
produkt nedostupný
přidat do seznamu přání
Popis

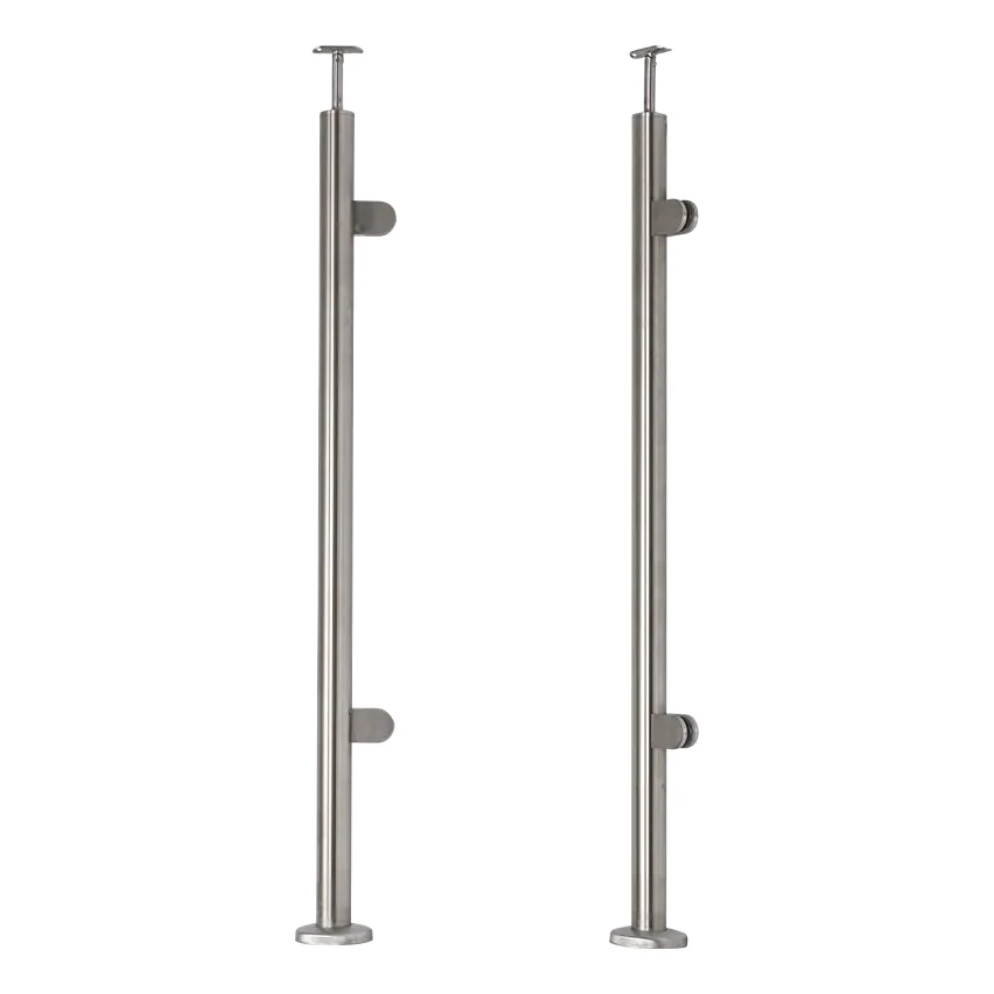

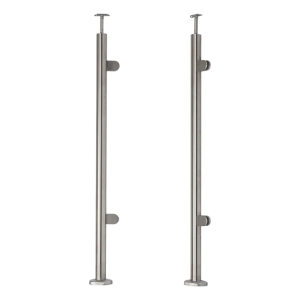

Koncový zábradlový sloupek z nerezové oceli fi 42,4 mm s držáky na sklo
Koncový zábradlový sloupek pravý/levý z nerezové oceli AISI 304 v satinovém (brušeném) provedení. Kompletní sada určená pro stavbu balkonových a schodišťových zábradlí se skleněnou výplní. Sloupek montovaný do podlahy, vybavený 2 držáky na sklo, spojkou madla a krycí rozetou základny — připravený k rychlé instalaci.
Hlavní vlastnosti sloupku
- Materiál: nerezová ocel AISI 304 — vysoká odolnost proti korozi a mechanickému poškození
- Úprava povrchu: satinová (brušená)
- Průměr sloupku: ø 42,4 mm, tloušťka stěny: 2 mm
- Výška sloupku: 1060 mm
- Celková výška s madlem: 1102,4 mm
- Typ: koncový pravý/levý — univerzální, vhodný pro různorodé architektonické projekty
- Způsob montáže: do podlahy
- Držáky na sklo: 2 ks
- Rozsah tloušťky skla: 6–10,76 mm (v sadě gumičky pro sklo 8 mm)
- Hmotnost: 3,2 kg

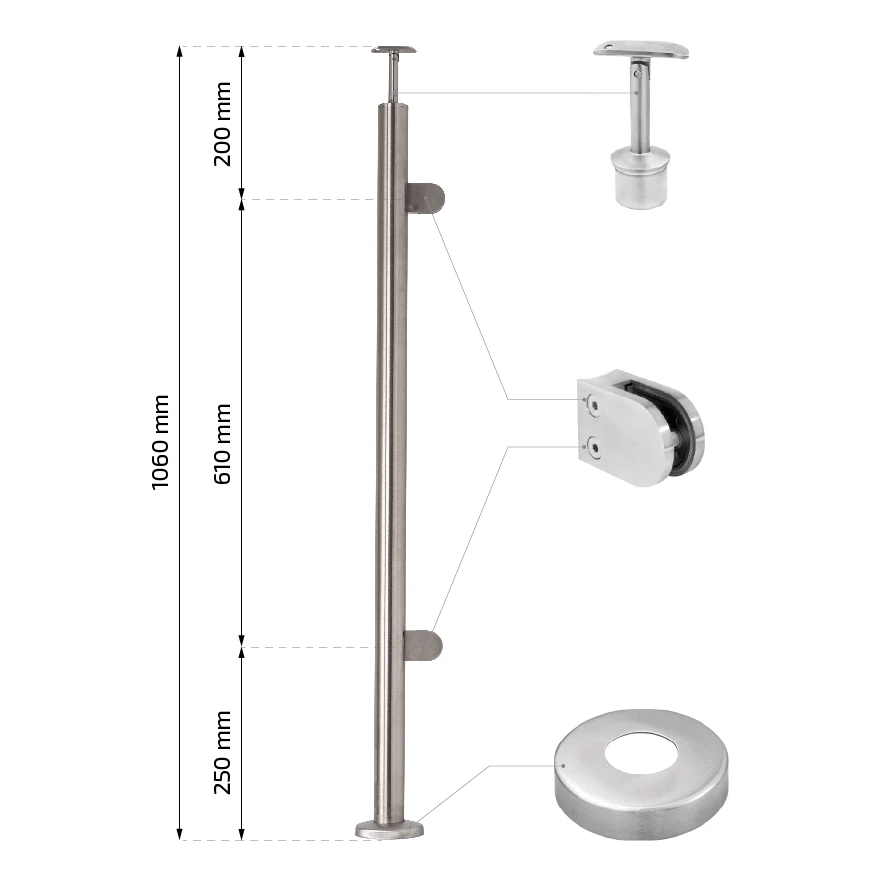

Rozmístění držáků na sloupku
Držáky na sklo jsou rozmístěny symetricky na sloupku. Vzdálenost od horní hrany sloupku k ose horního držáku je 200 mm, rozteč os držáků je 610 mm a vzdálenost od dolního držáku k základně — 250 mm. Montážní otvory držáků: 2× M8.
Obsah sady
- Sloupek fi 42,4 × 2 mm, výška 1060 mm
- Spojka madla (horní konzole) — výška 80 mm, čep ø 14 mm, přizpůsobena madlu ø 42,4 mm
- Držáky na sklo — 2 ks, rozměry 50 × 40 × 40 mm, montážní otvor ø 8,5 mm
- Krycí rozeta základny — průměr 105 mm, výška 20 mm, otvor ø 42,4 mm
- Kompletní sada gumiček pro sklo 8 mm

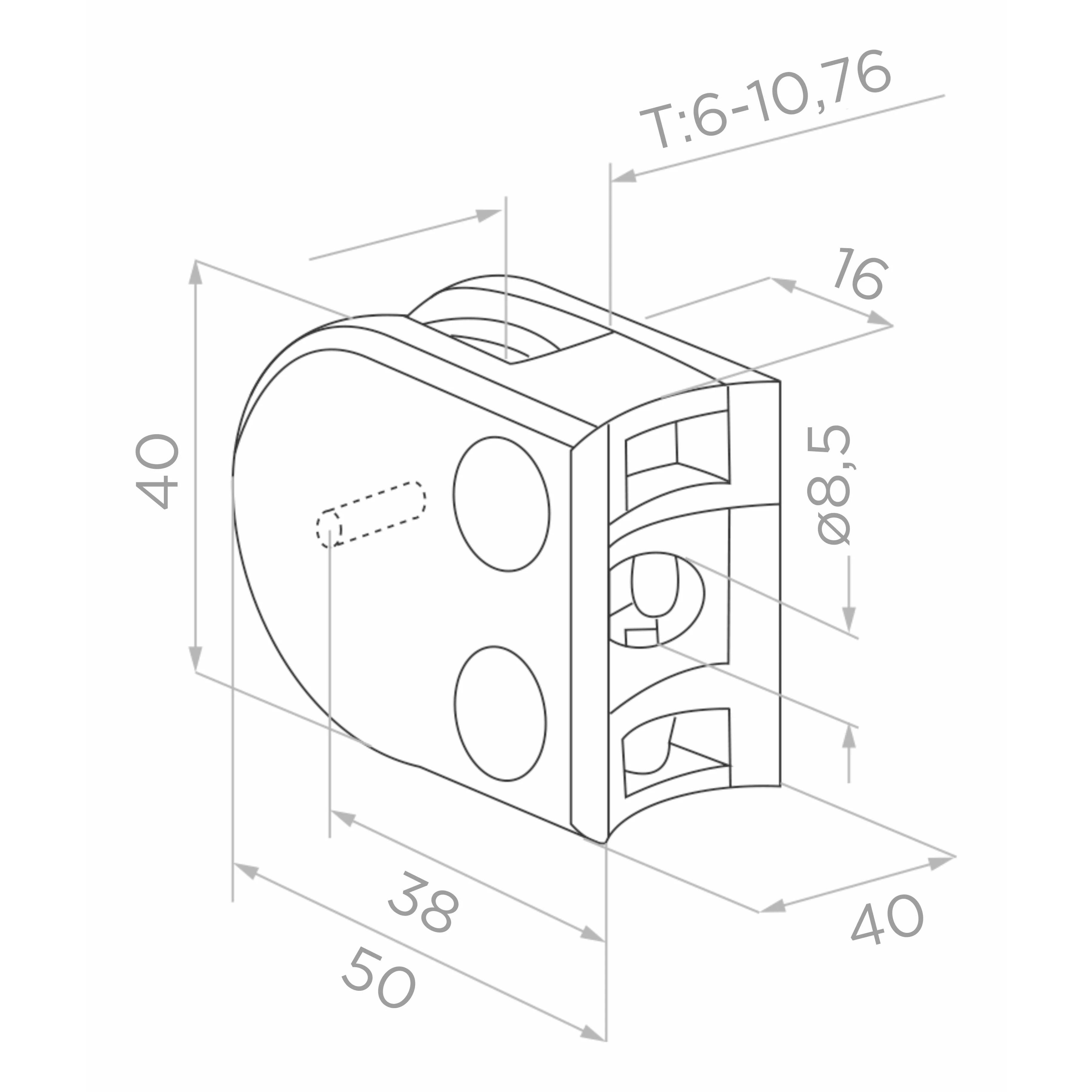

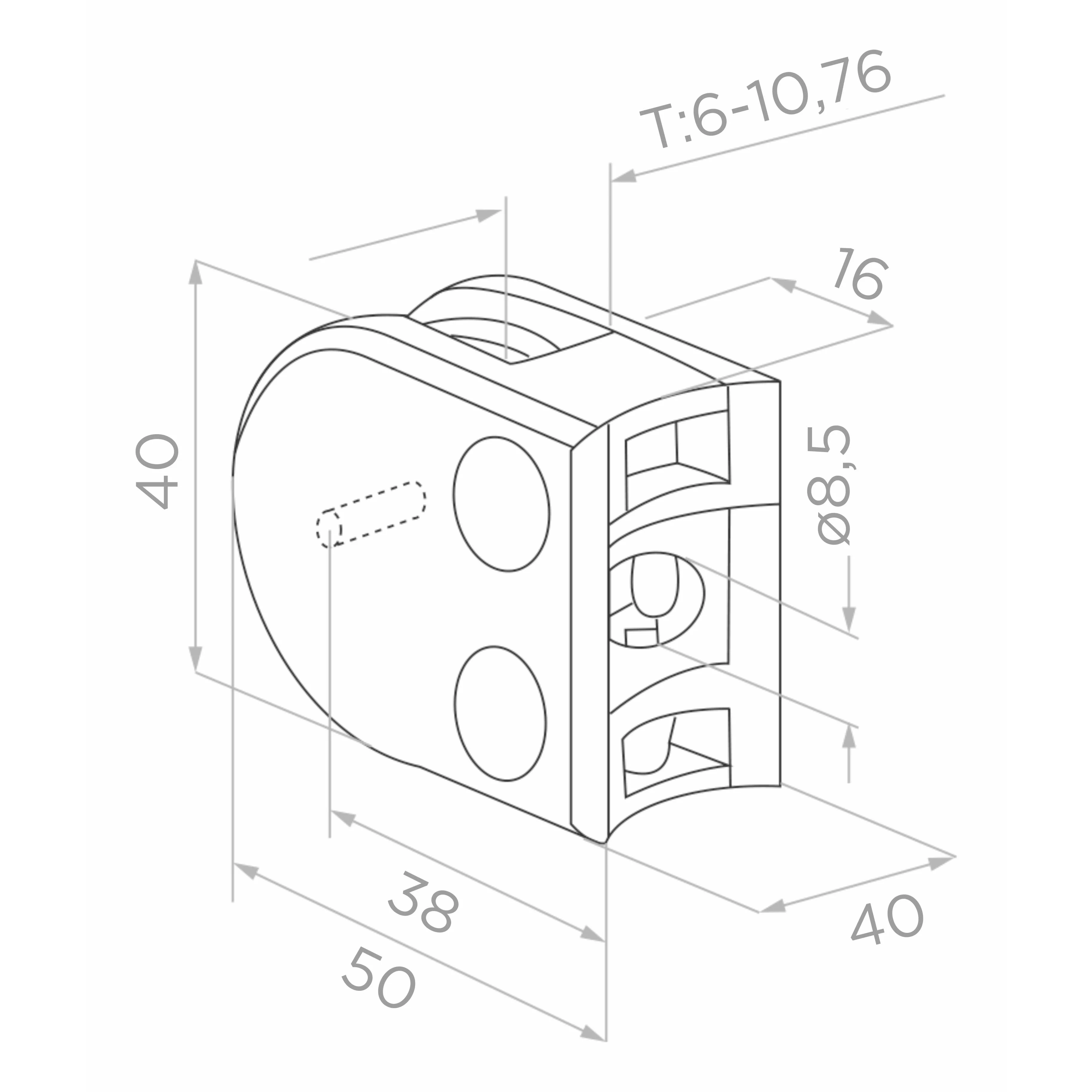

Rozměry držáku na sklo
- Celková délka: 50 mm, montážní část: 38 mm
- Výška: 40 mm
- Šířka: 40 mm
- Rozsah tloušťky skleněné tabule: 6–10,76 mm
- Vzdálenost hrany skla od osy blokování: 16 mm
- Průměr montážního otvoru: ø 8,5 mm

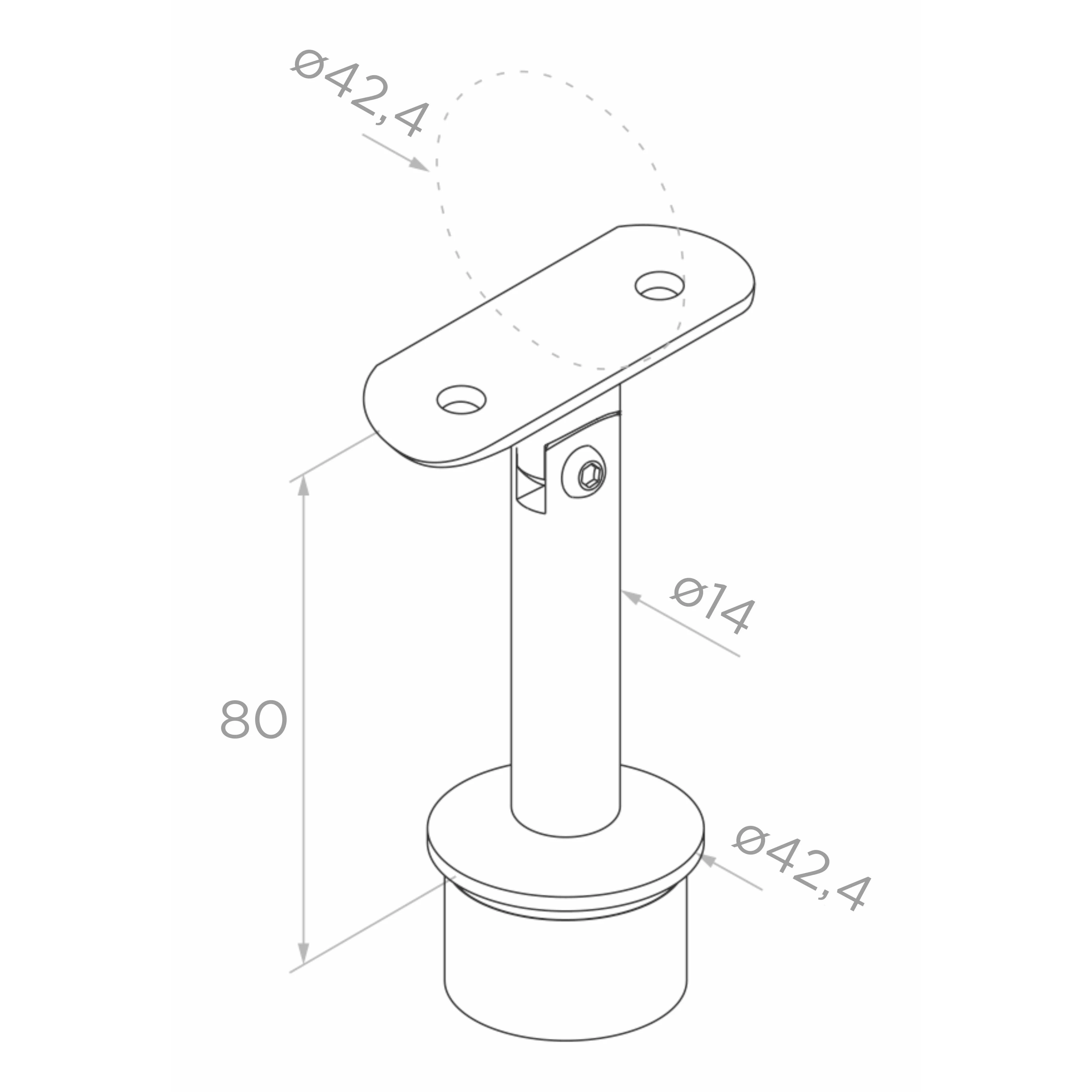

Spojka madla (horní konzole)
Nastavitelná spojka madla o výšce 80 mm s čepem ø 14 mm usazeným uvnitř trubky sloupku. Horní platforma přizpůsobená madlu ø 42,4 mm s možností úpravy úhlu sklonu. Díky tomu je montáž madla jednodušší a sloupek lze přizpůsobit specifickým podmínkám na stavbě. V případě nerovností podlahy lze sloupek dodatečně zkrátit.

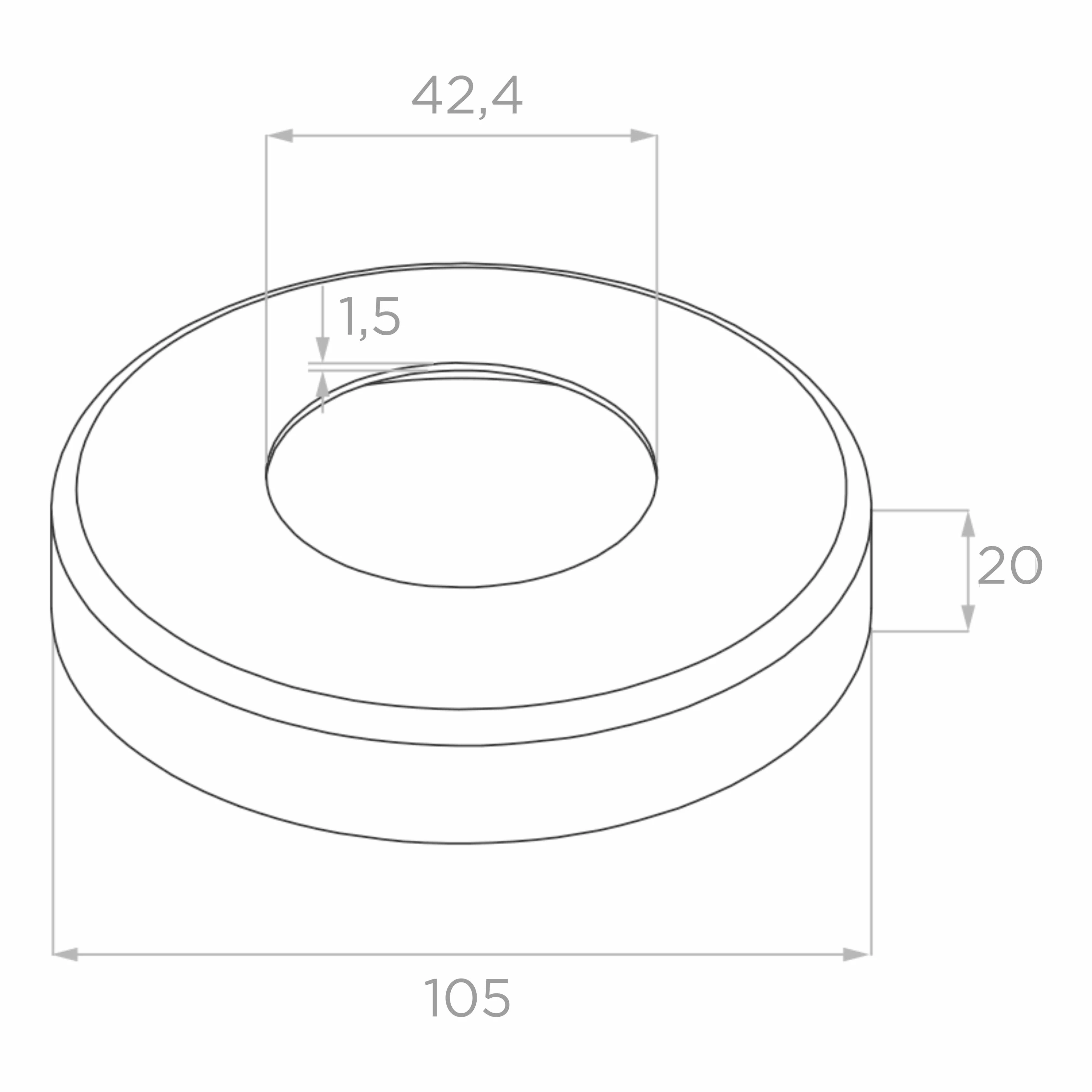

Krycí rozeta základny
Ozdobná rozeta o vnějším průměru 105 mm a výšce 20 mm esteticky zakrývá místo montáže sloupku v podlaze. Vnitřní otvor ø 42,4 mm, tloušťka materiálu příruby 1,5 mm.

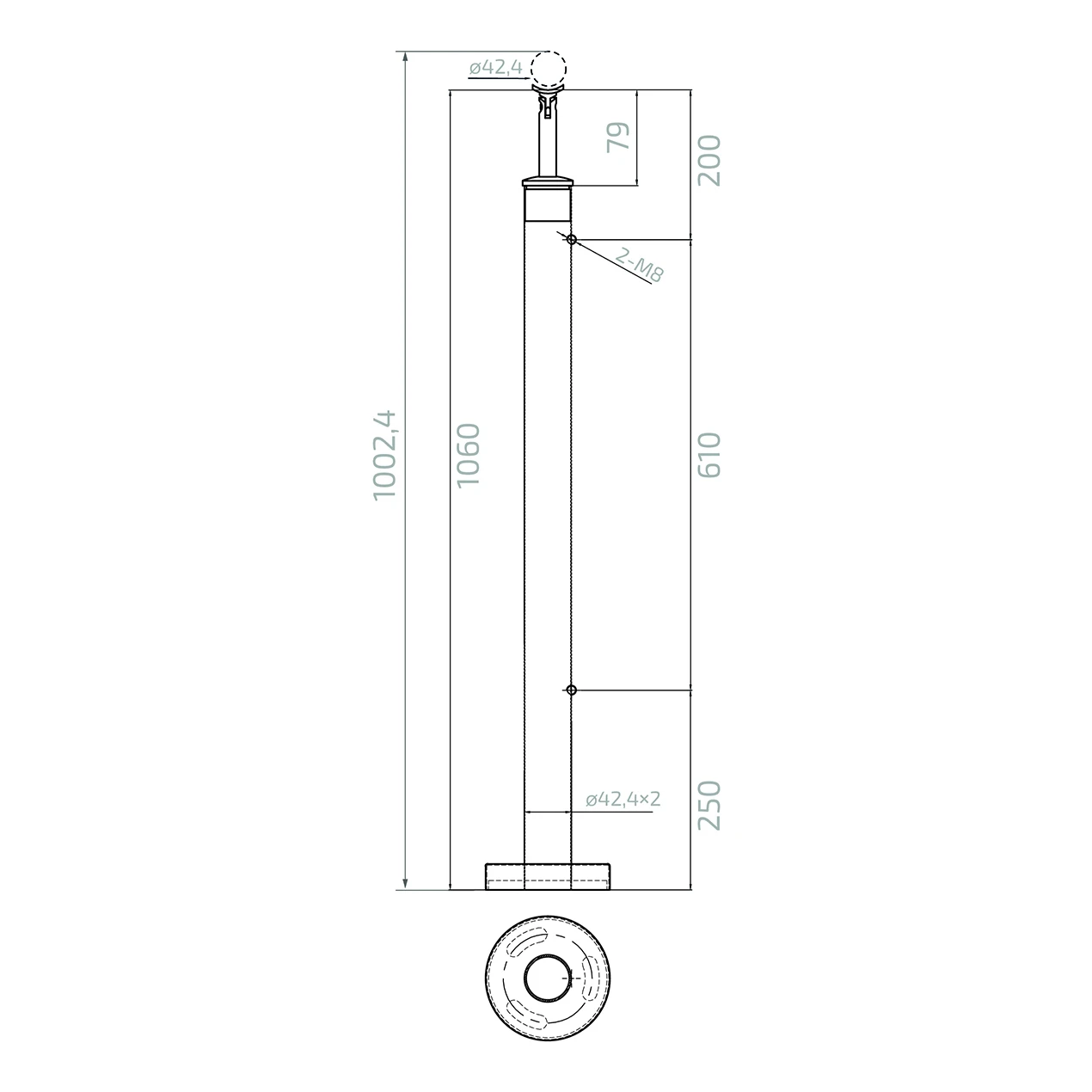

Montážní rozměry sloupku
- Průměr trubky: ø 42,4 × 2 mm
- Výška trubky sloupku: 1060 mm
- Výška od základny k ose madla: 1002,4 mm
- Výška konzole madla: 79 mm
- Vzdálenost horní držák – vrchol sloupku: 200 mm
- Rozteč držáků (osa–osa): 610 mm
- Vzdálenost dolní držák – základna: 250 mm
- Montážní otvory držáků: 2× M8
- Průměr madla: ø 42,4 mm
Důležitá montážní informace
Připojené spojky a upevnění madel nejsou trvale připevněny k produktu. Doporučuje se použití specializovaného anaerobního lepidla pro nerezovou ocel, aby se zajistilo jejich správné upevnění. V případě montáže skleněné tabule o jiné tloušťce než 8 mm je nutné zakoupit gumičky v odpovídající velikosti.
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážní systém | 42,4 mm |
