Koncový sloupek levý ø 42,4x1230mm AISI304 boční kotvení satén
produkt nedostupný
přidat do seznamu přání
Popis

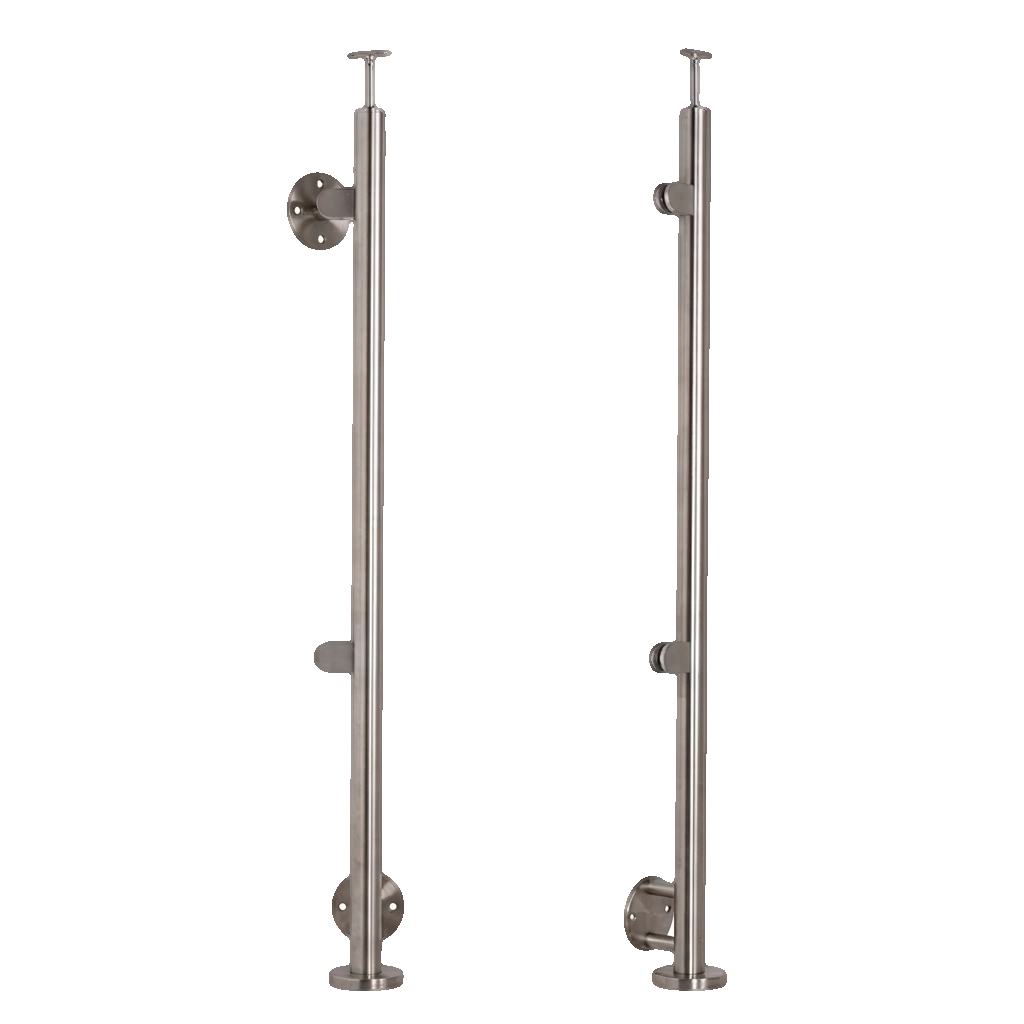

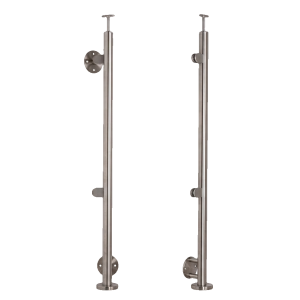

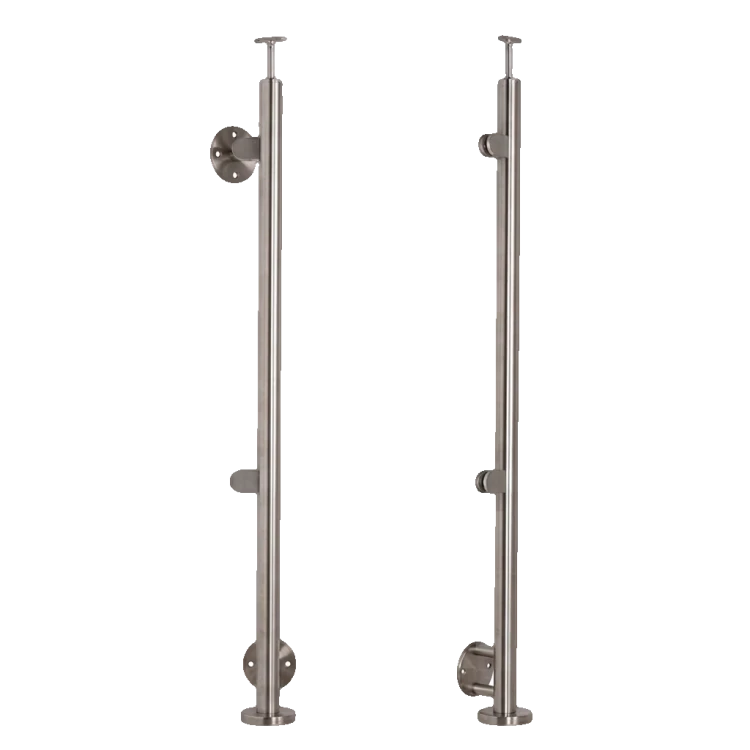

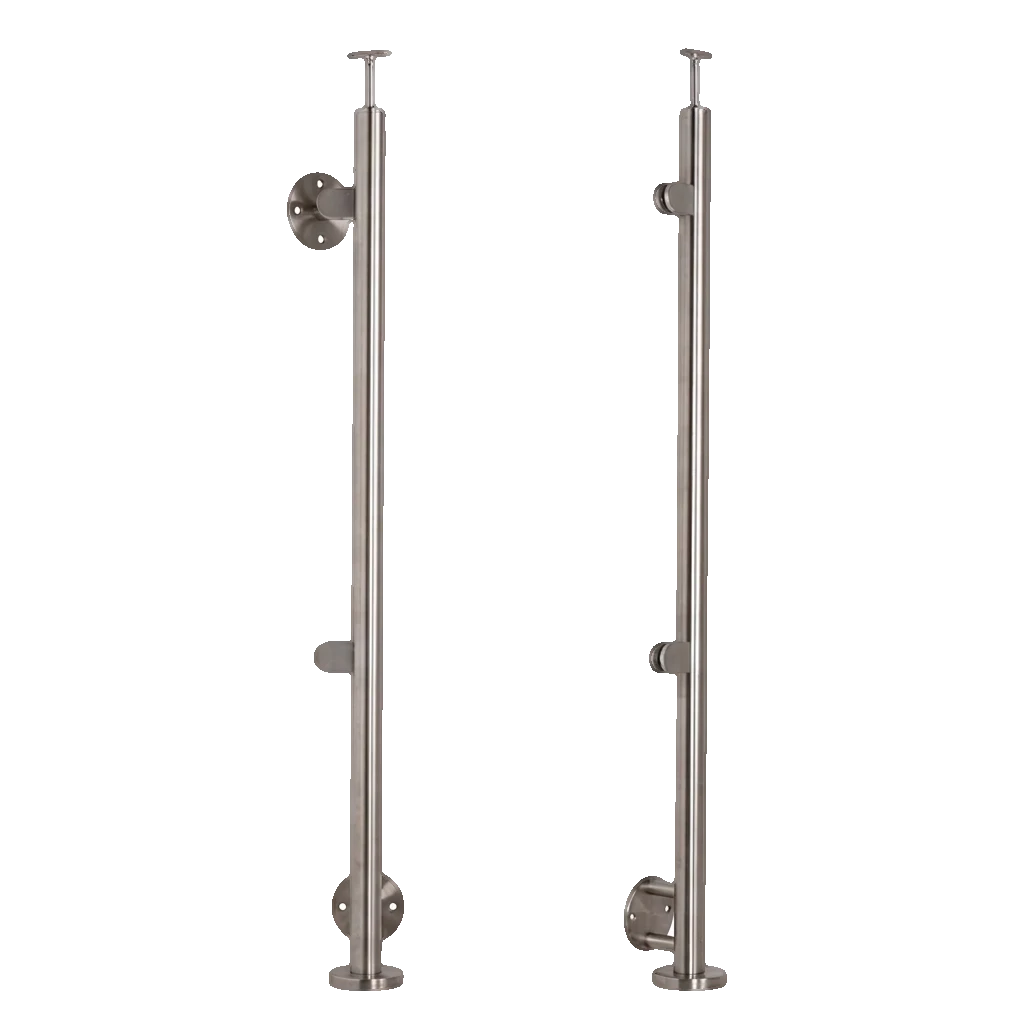

Koncový sloupek levý ø42,4 mm z nerezové oceli s úchyty na sklo
Ocelový koncový sloupek levý o průměru ø42,4 mm a výšce 1230 mm, určený pro stavbu elegantních skleněných zábradlí. Vyrobený z vysoce kvalitní nerezové oceli AISI 304 v saténovém provedení, zajišťuje trvanlivost a estetický vzhled jak uvnitř, tak venku budov. Sloupek je vybaven dvěma úchyty na sklo a bočním kotvením ke stěně, což umožňuje rychlou a stabilní montáž bez nutnosti kotvení do podlahy.
Kompletní montážní sada
Sloupek je dodáván jako hotová montážní sada obsahující všechny potřebné prvky. Sada zahrnuje boční kotvení (nástěnnou rozetu), dva úchyty na sklo o rozměrech 40×50 mm a spojku sloupku s nastavitelnou podporou madla. Díky kompletnosti sady nemusí instalatér objednávat dodatečné komponenty — stačí připravit odpovídající tvrzené nebo laminované sklo a madlo.
Úchyty na sklo obslouží tabule o tloušťce od 6 mm do 10,76 mm, což zahrnuje jak jednotlivé tvrzené sklo, tak populární konfigurace laminovaného skla (např. 2×5 mm s PVB fólií). Díky tomu jeden model sloupku vyhoví mnoha zábradlovým projektům. K úchytu na sklo je nutné dokoupit těsnění ze série 50D1

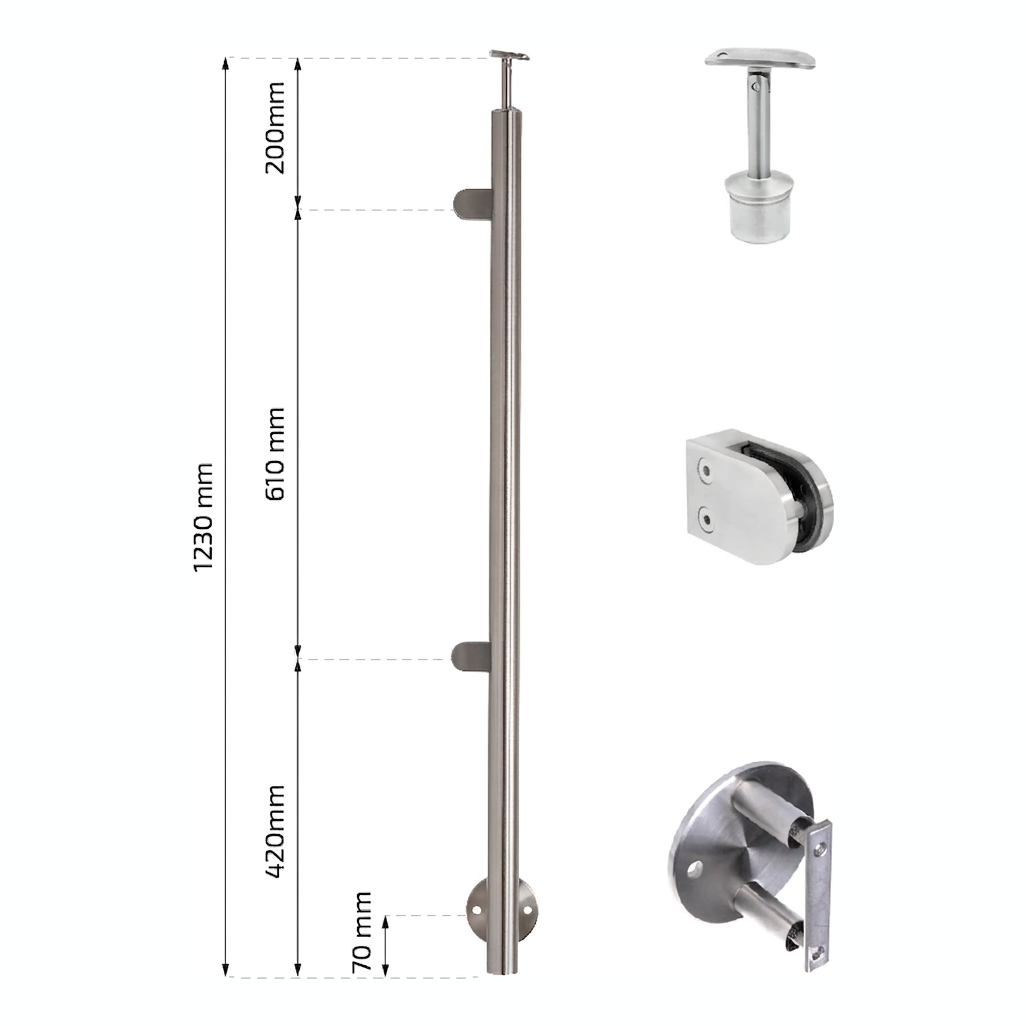

Rozměry a rozmístění prvků na sloupku
- Celková výška sloupku: 1230 mm
- Průměr trubky sloupku: ø42,4 mm
- Vzdálenost od spodku sloupku k ose bočního kotvení: 70 mm
- Vzdálenost od spodku sloupku k ose dolního úchytu skla: 420 mm
- Rozteč os úchytů na sklo: 610 mm
- Vzdálenost od osy horního úchytu k horní hraně trubky: 200 mm
- Hmotnost sady: 3,45 kg

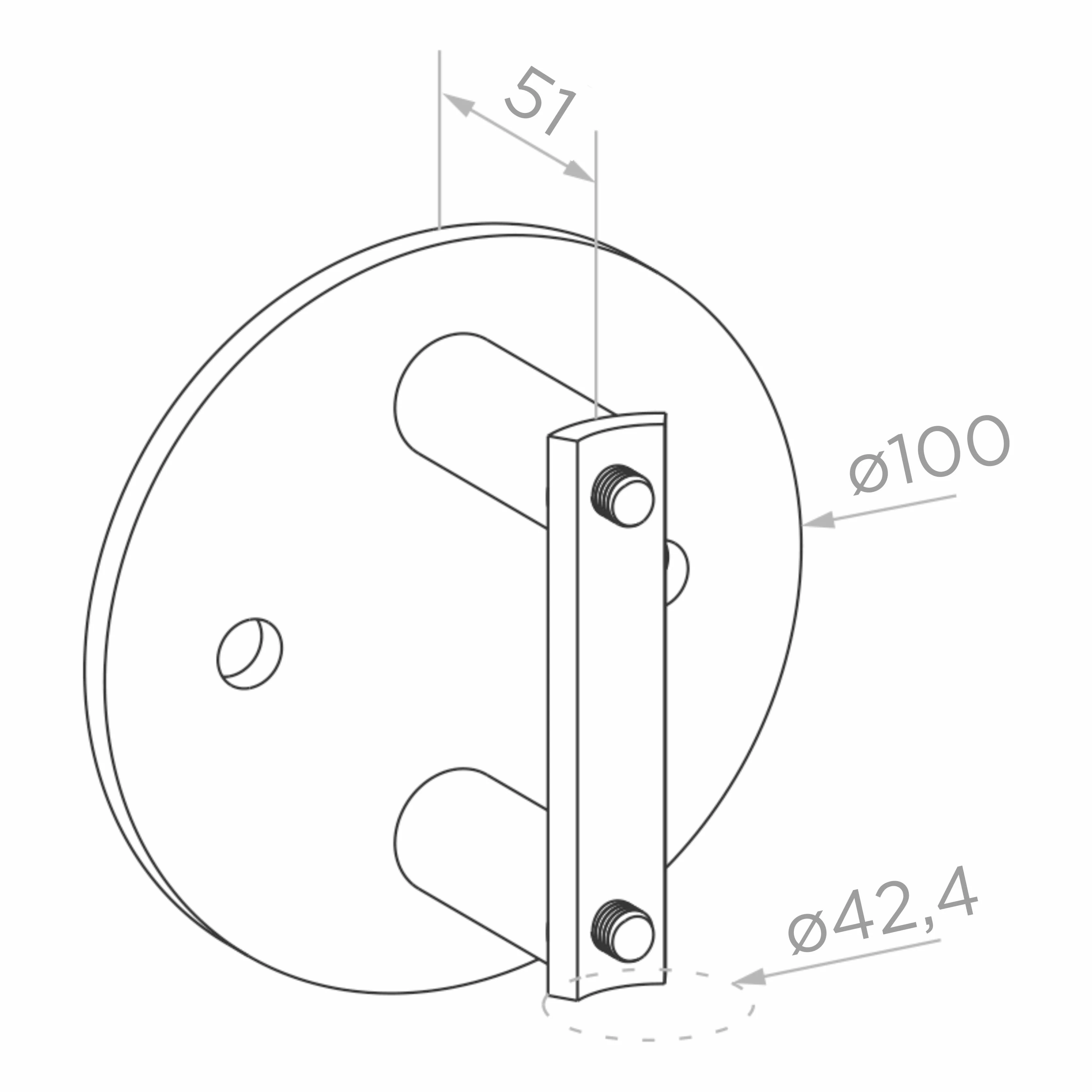

Boční kotvení — nástěnná rozeta
Montážní rozeta o průměru ø100 mm zajišťuje stabilní a estetické připevnění sloupku ke stěně. Montážní odstup 51 mm (od povrchu stěny k ose sloupku) garantuje odpovídající rozestup pro volné vedení skleněných tabulí. Montážní otvory v rozetě umožňují spolehlivé kotvení do zdících, betonových a dalších nosných konstrukcí.

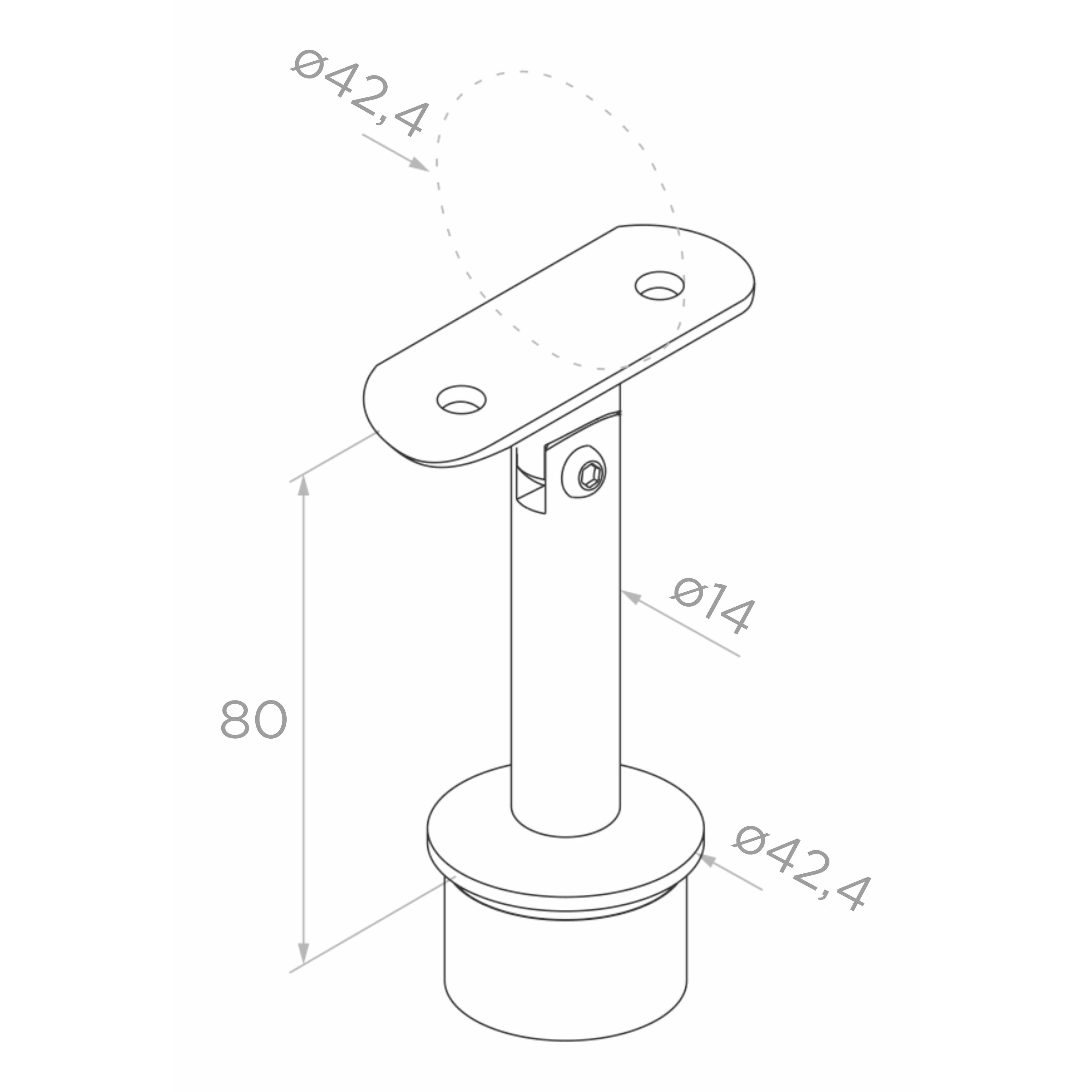

Spojka podpory madla
Spojka montovaná na vrchol sloupku slouží k osazení madla o průměru ø42,4 mm. Celková výška spojky činí 80 mm a upevňovací čep má průměr ø14 mm. Horní podpěrná deska má nastavení úhlu sklonu, což umožňuje přizpůsobení různým konfiguracím schodů a sklonům. Nastavení se provádí pomocí vestavěného imbusového šroubu.

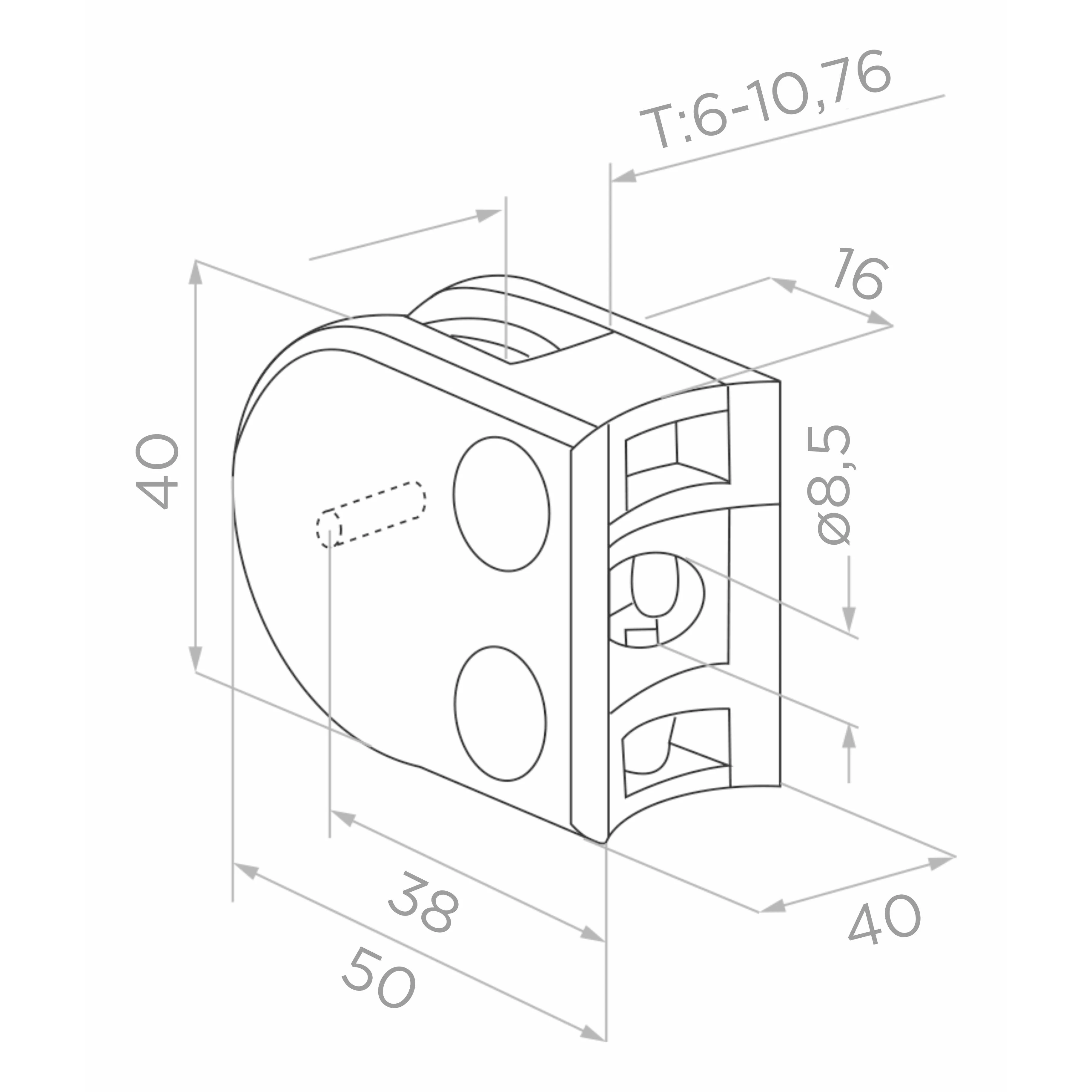

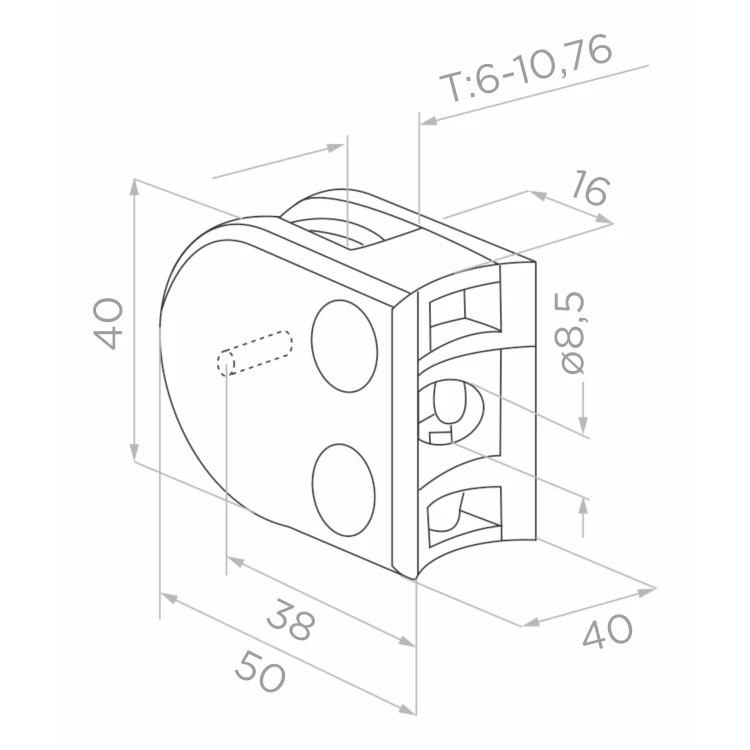

Úchyty na sklo — parametry
- Rozměry úchytu: 40 × 50 × 40 mm (výš. × dél. × šíř.)
- Rozteč montážních otvorů: 38 mm
- Průměr montážních otvorů: ø8,5 mm
- Rozsah tloušťky skla: 6–10,76 mm
- Počet úchytů v sadě: 2 ks
Technická specifikace
- Typ: koncový sloupek levý
- Systém: ø42,4 mm
- Celková výška: 1230 mm
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén (broušené)
- Typ montáže: boční (nástěnný)
- Průměr rozety kotvení: ø100 mm
- Odstup od stěny: 51 mm
- Obsluhovaná tloušťka skla: 6–10,76 mm
- Průměr madla: ø42,4 mm
- Hmotnost sady: 3,45 kg
- EAN: 5903313202213
Obsah sady: boční kotvení (nástěnná rozeta), 2× úchyt na sklo 40×50 mm, spojka podpory madla s nastavením úhlu.
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážní systém | 42,4 mm |
