PSG

Koncový levý sloupek zábradlí 40x40x1060/1100mm 2 držáky na sklo

Přejít na zpětnou vazbu k produktu

Koncový levý sloupek zábradlí z nerezové oceli AISI 304, profil 40×40 mm, povrchová úprava satén. Komplet s 2 držáky na sklo, krycí rozetou a spojkou madla.

Přejít na úplný popis
s DPH bez DPH
Cena 972,39 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Dostupnost:
Dočasně nedostupné
Nedostupné

Vlastnosti produktu

[PIM] Cat 134 #134

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážní systém Plochý

Popis

Koncový levý sloupek zábradlí 40×40 mm z nerezové oceli – 2 držáky na sklo

Koncový levý sloupek zábradlí vyrobený z vysoce kvalitní nerezové oceli AISI 304, určený pro stavbu skleněných zábradlí — balkonových a schodišťových. Čtvercový profil 40×40×2 mm s broušeným povrchem v barvě satén zajišťuje estetický, moderní vzhled a vysokou odolnost proti korozi. Sloupek je dodáván v kompletu s držáky na sklo, krycí rozetou a spojkou — připravený k rychlé montáži na stavbě.

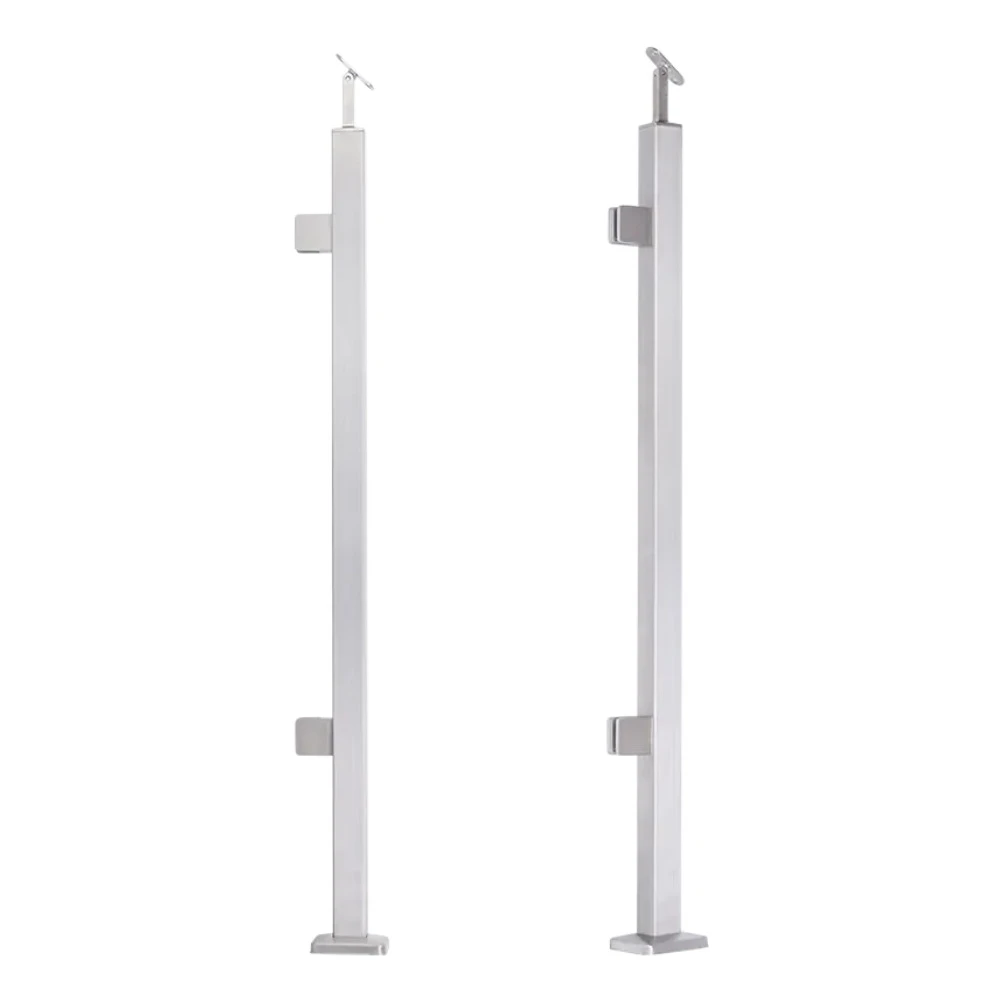

Koncový levý sloupek zábradlí z nerezové oceli – pohled zepředu a zezadu
Koncový levý sloupek zábradlí z nerezové oceli – pohled zepředu a zezadu

Univerzální použití a snadná montáž

Sloupek je univerzálním řešením pro zábradlí o celkové výšce s madlem 1100 mm. Podpora madla není natrvalo přilepena — k jejímu připevnění je třeba použít anaerobní lepidlo na nerezovou ocel. Toto řešení poskytuje plnou volnost při montáži: postavení sloupku lze přizpůsobit podmínkám na stavbě a v případě nerovností podlahy lze sloupek zkrátit na požadovanou délku. Sada obsahuje gumové těsnění pod sklo 8 mm — v případě použití skla jiné tloušťky stačí vybrat odpovídající velikost těsnění.

Obsah sady

  • Sloupek z nerezové oceli 40×40×1060 mm
  • Držáky na sklo — 2 kusy
  • Krycí rozeta základny
  • Spojka sloupku (podpora madla)
  • Gumové těsnění pod sklo 8 mm
Komponenty sady sloupku zábradlí – držák na sklo, gumové těsnění, spojka madla, krycí rozeta
Komponenty sady sloupku zábradlí – držák na sklo, gumové těsnění, spojka madla, krycí rozeta

Rozměry sloupku

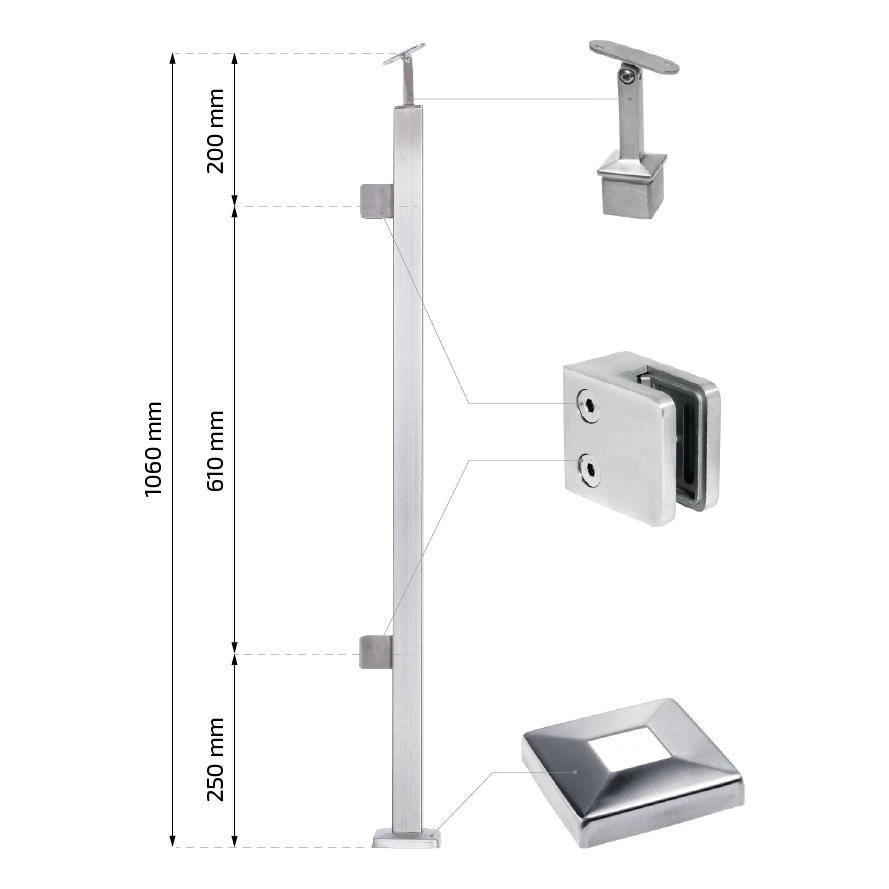

Montážní schéma sloupku s označením rozměrů a komponentů
Montážní schéma sloupku s označením rozměrů a komponentů
  • Profil trubky: □ 40×40×2 mm
  • Výška trubky sloupku: 1060 mm
  • Celková výška (s podporou madla): 1100 mm
  • Výška konzoly madla: 79 mm
  • Vzdálenost od vrchu k prvnímu držáku: 200 mm
  • Rozteč držáků na sklo: 610 mm
  • Vzdálenost od základny ke spodnímu držáku: 250 mm
  • Montážní otvory držáků: 2× M8
  • Hmotnost: 3,92 kg

Rozměry komponentů

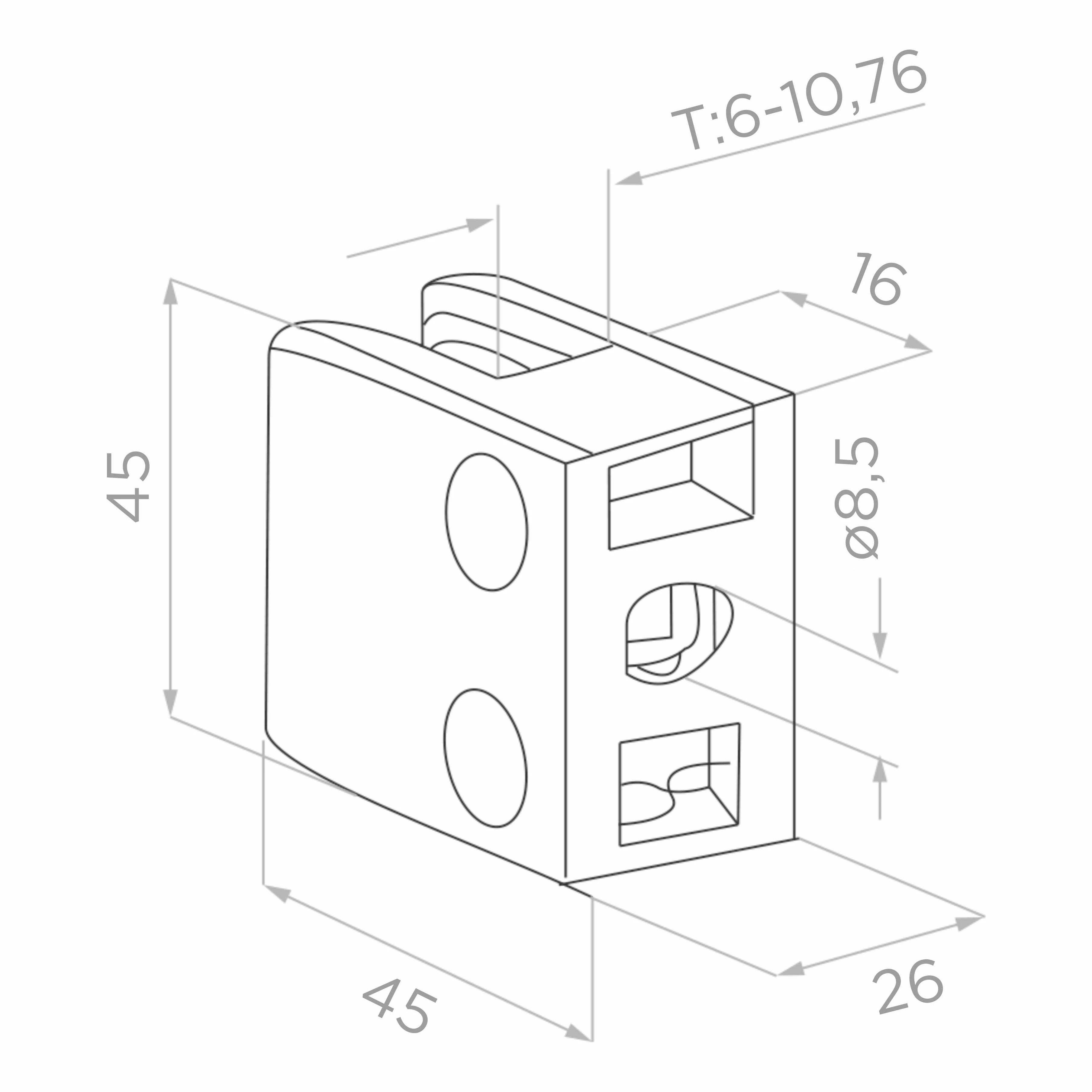

Výkresová kóta držáku na sklo 45×45×26 mm
Výkresová kóta držáku na sklo 45×45×26 mm

Držák na sklo:

  • Rozměry: 45×45×26 mm
  • Průměr montážního otvoru: ø 8,5 mm
  • Podporovaná tloušťka skla: 6–10,76 mm

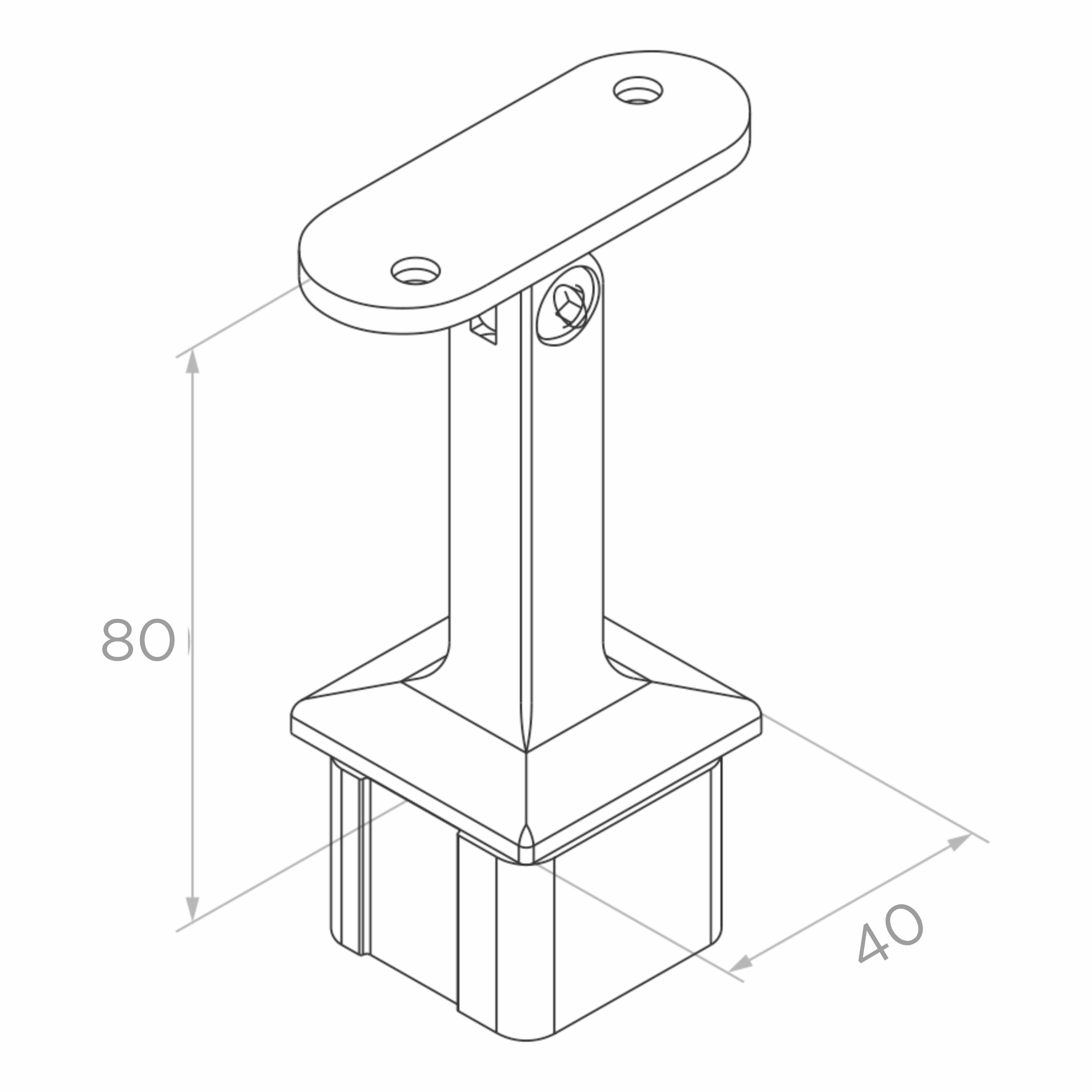

Výkresová kóta podpory madla – výška 80 mm, základna 40 mm
Výkresová kóta podpory madla – výška 80 mm, základna 40 mm

Podpora madla (spojka):

  • Výška: 80 mm
  • Šířka základny: 40 mm
  • Nastavitelný úhel sklonu

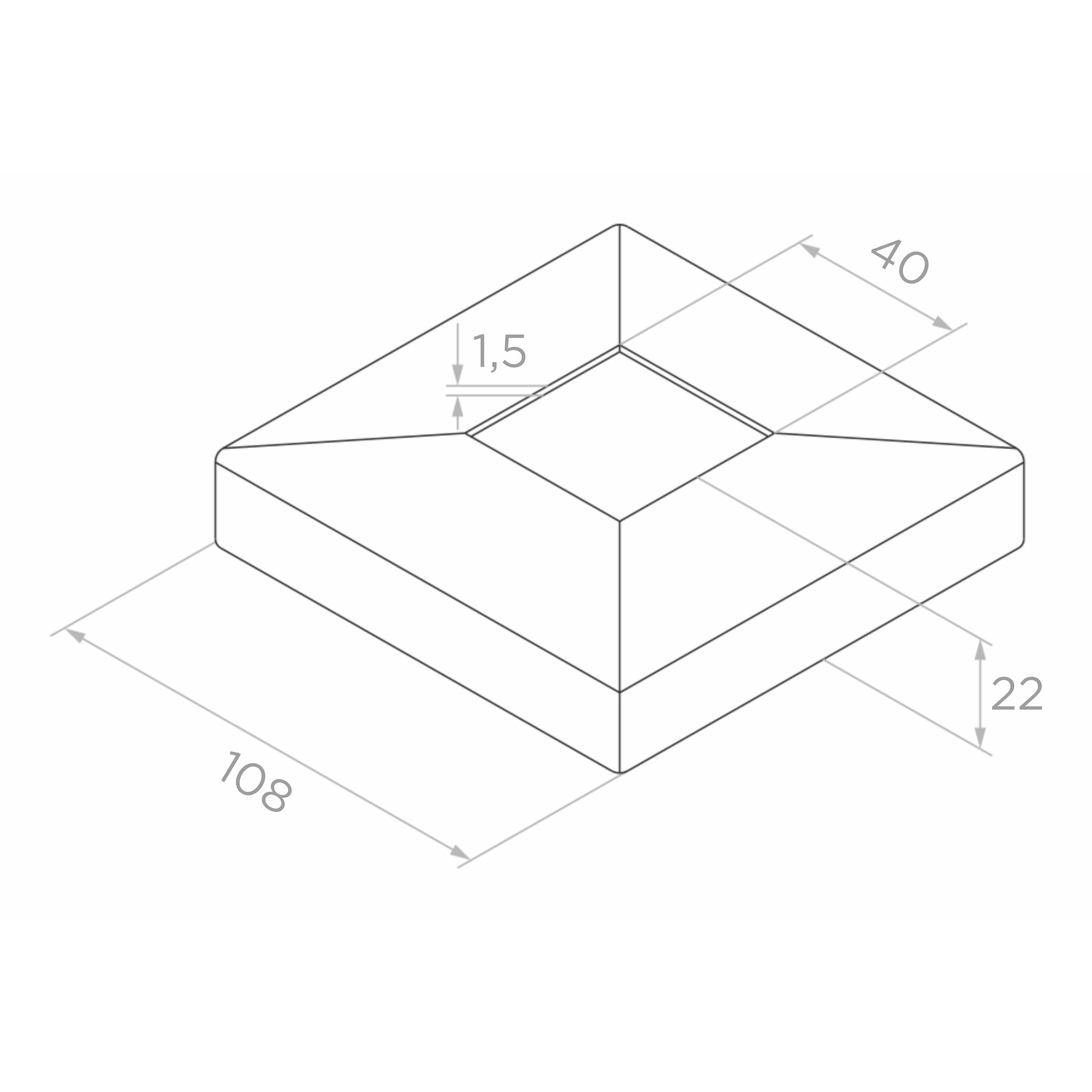

Výkresová kóta krycí rozety 108×108×22 mm
Výkresová kóta krycí rozety 108×108×22 mm

Krycí rozeta základny:

  • Vnější rozměry: 108×108 mm
  • Vnitřní otvor: 40×40 mm
  • Výška: 22 mm
  • Tloušťka materiálu: 1,5 mm

Technické údaje

  • Materiál: nerezová ocel AISI 304
  • Povrchová úprava: broušený (satén)
  • Barva: satén
  • Typ sloupku: koncový levý
  • EAN: 5903313202244

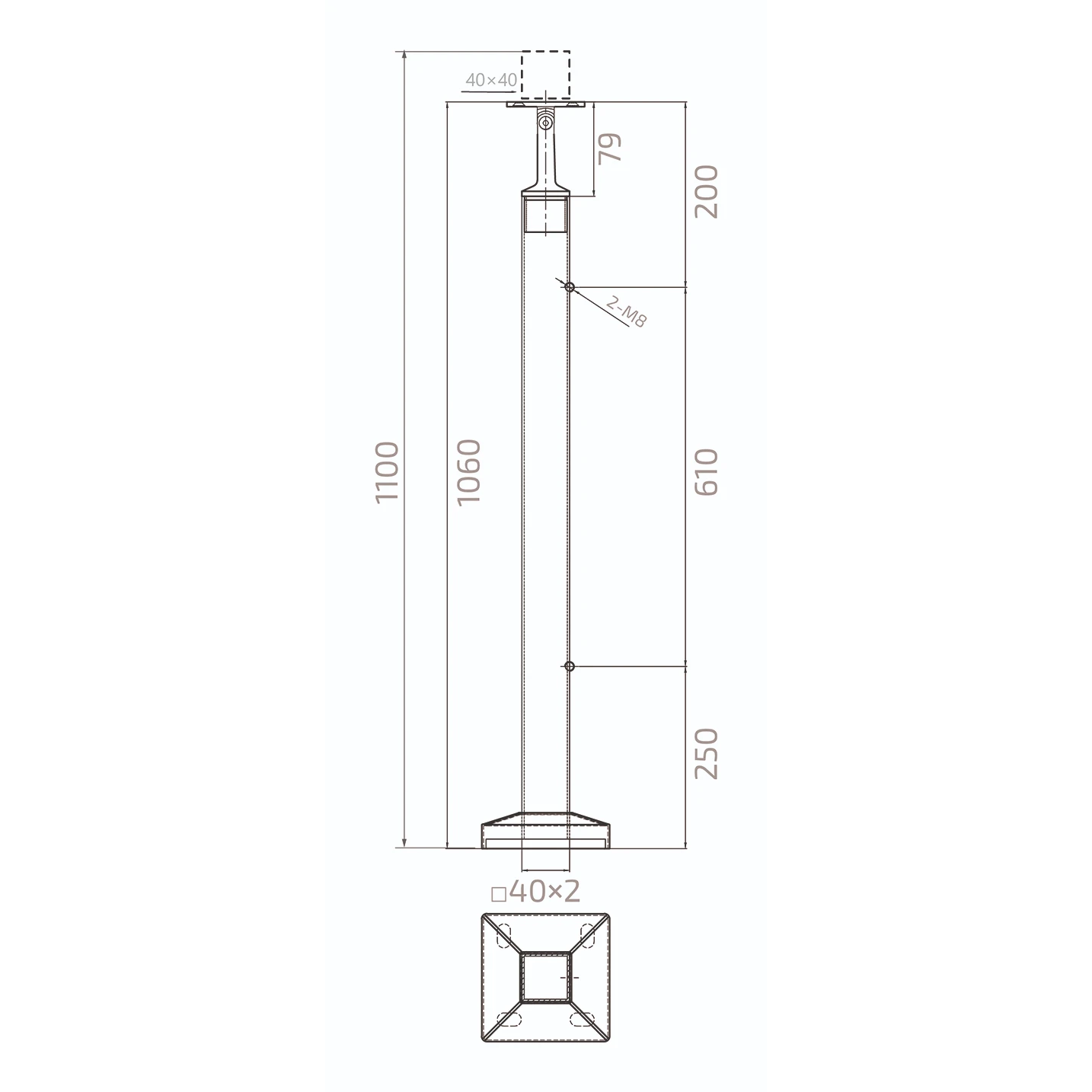

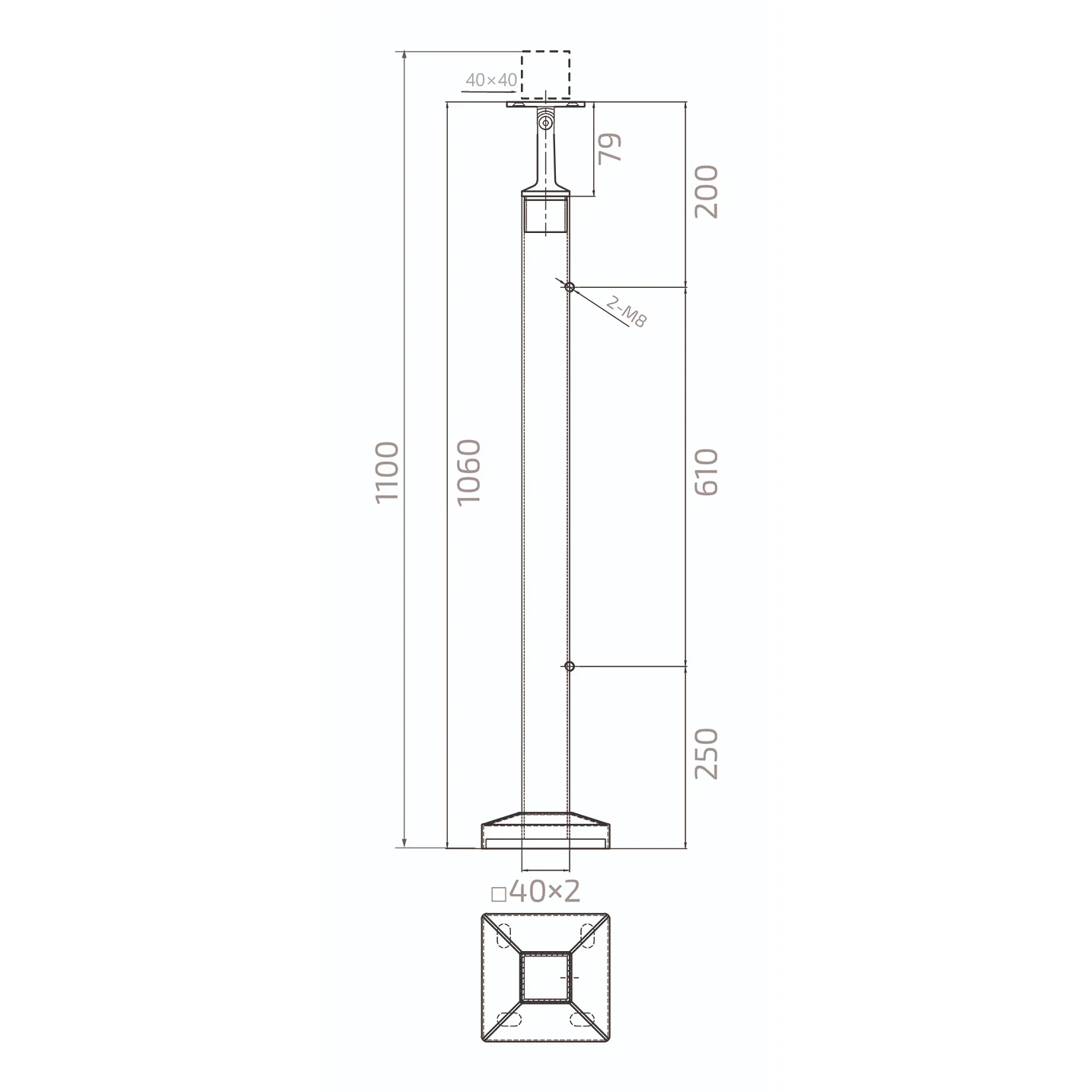

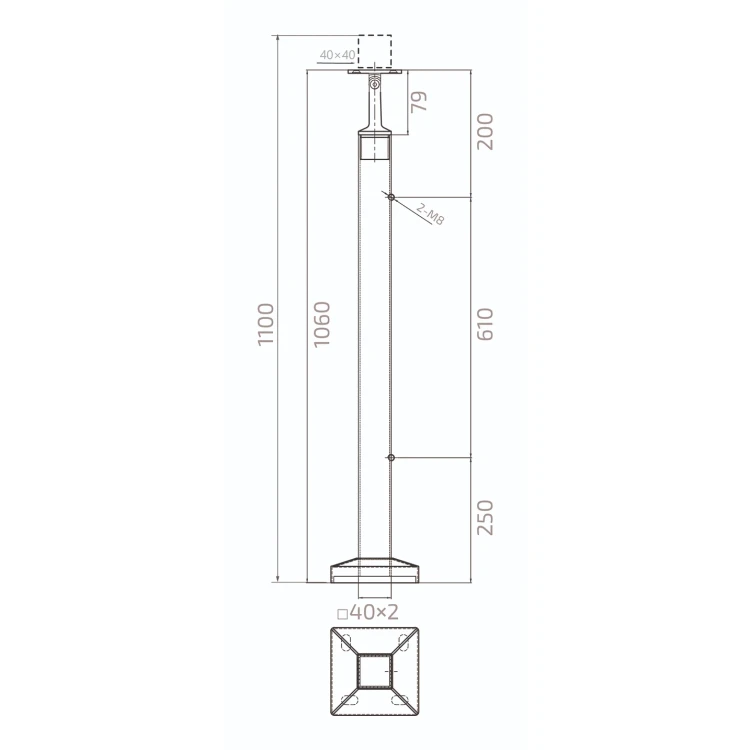

Technický výkres sloupku zábradlí s úplnými rozměry a průřezem základny
Technický výkres sloupku zábradlí s úplnými rozměry a průřezem základny

Montážní informace

Sloupek se upevňuje k podkladu pomocí montážní patky. Krycí rozeta zakrývá místo upevnění a zajišťuje estetické dokončení. Držáky na sklo mají montážní otvory ø 8,5 mm a připevňují se ke sloupku pomocí šroubů M8. Podpora madla je vybavena nastavením úhlu sklonu, což usnadňuje přizpůsobení schodišťovým zábradlím. Díky broušenému povrchu z nerezové oceli AISI 304 je sloupek vhodný jak pro vnitřní, tak vnější použití.
