Karabina s pojistkou pozinkovaná 4×40 mm – zajišťovací matice, DIN 5299 D

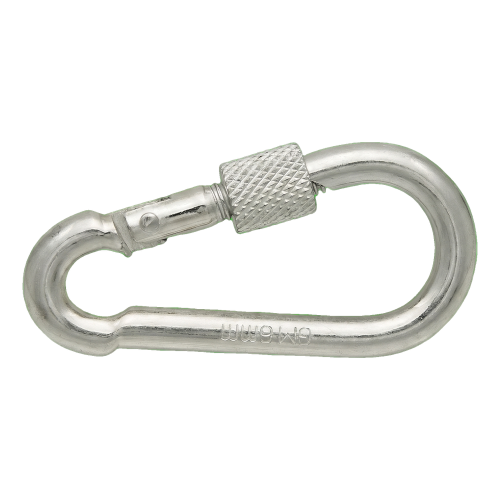

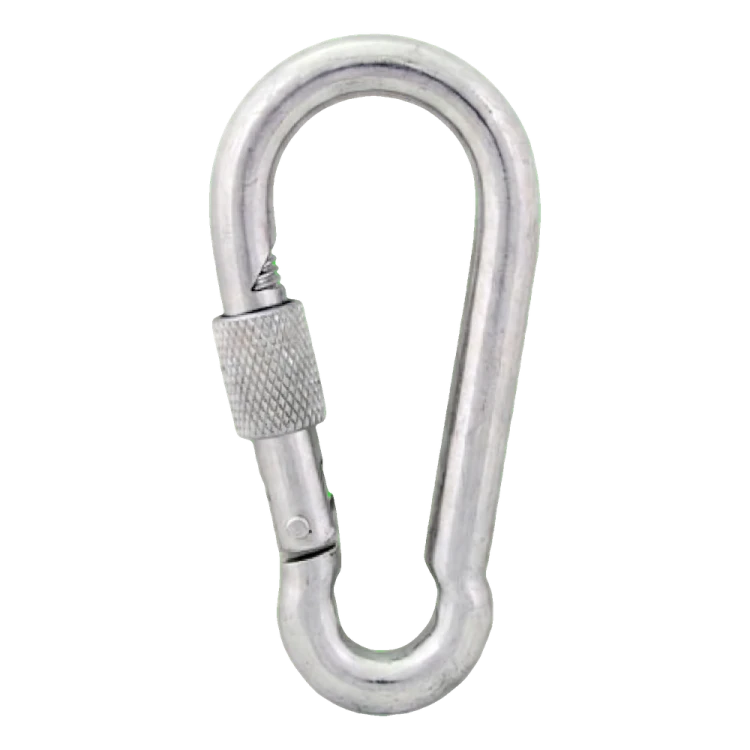

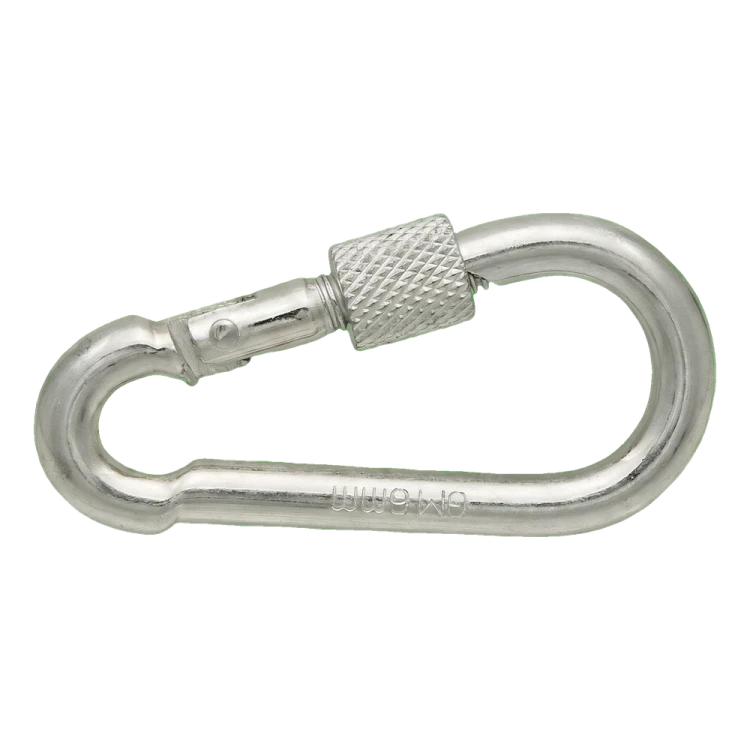

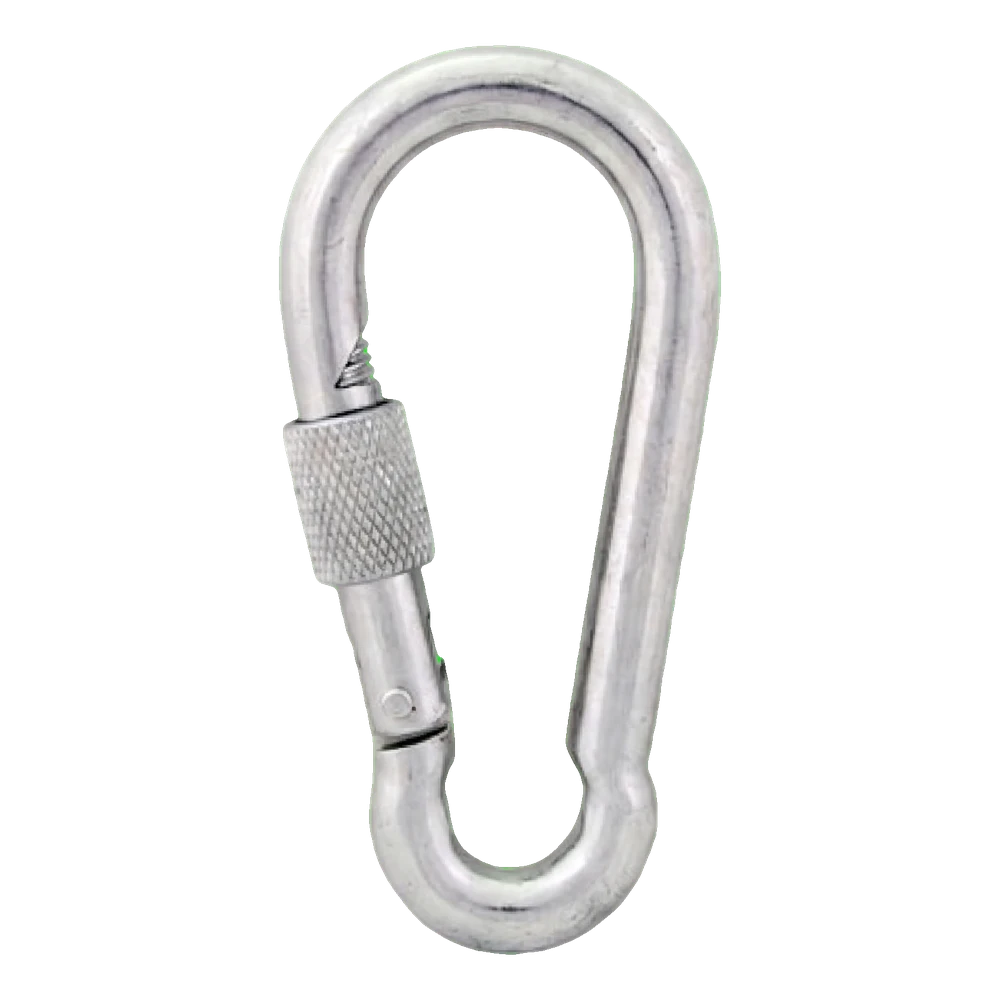

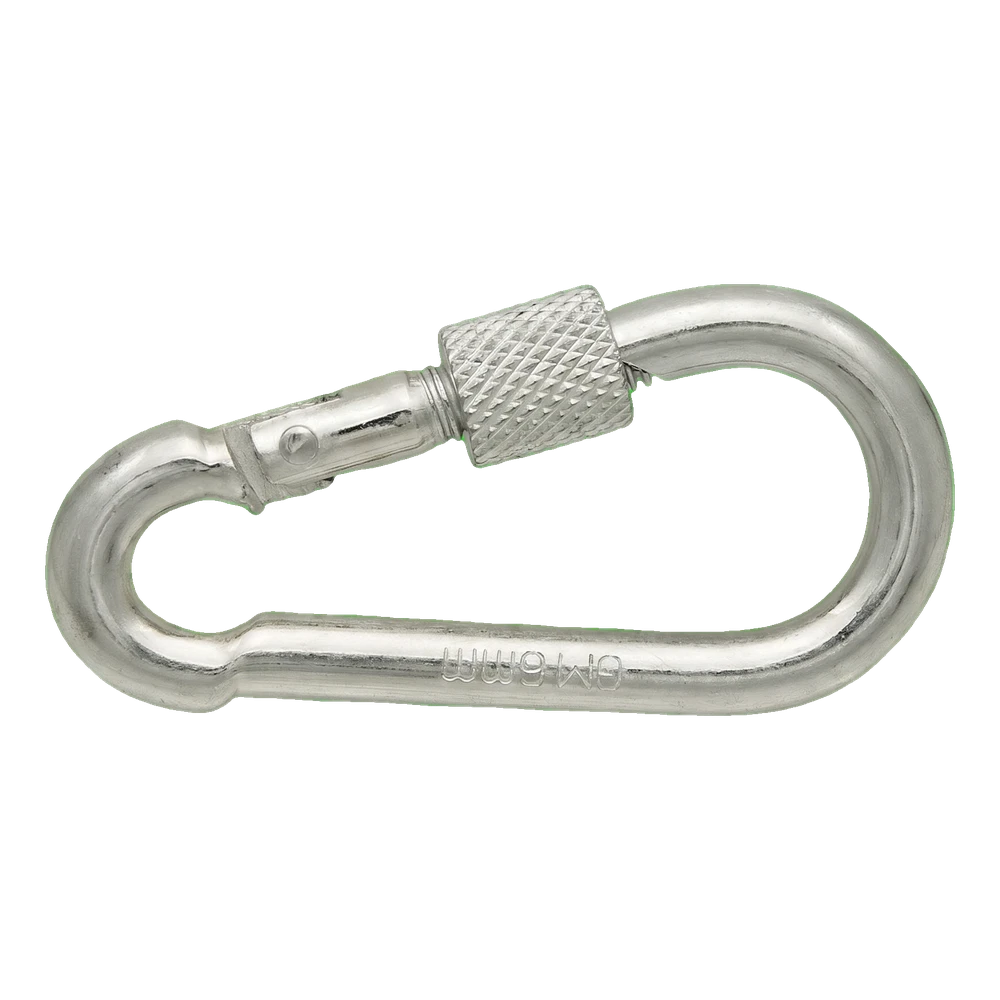

Karabina s pružinovou západkou a pojistnou maticí – západka se po zašroubování náhodně neotevře; pozinkovaná ocel

Otevřít rozměrový výkres v plné velikosti

O produktu

Karabina s pojistkou podle normy DIN 5299 D slouží ke spojování lan, řetězů a příslušenství tam, kde se západka nesmí sama otevřít. Je vybavena pružinovou západkou a pojistnou maticí – po zašroubování se západka náhodně neotevře.

Rozměr 4 × 40 mm znamená průměr drátu d = 4 mm a celkovou délku L = 40 mm. Vnitřní šířka oka D činí 6 mm a rozevření západky C — 5 mm. Ověřte, zda se připojovaný prvek (oko, článek, lano) vejde do tohoto rozevření. Karabinu zvolte podle zatížení – nepřekračujte pracovní zatížení 70 kg. Po připojení zašroubujte pojistnou matici na západce až na doraz.

Materiál: ocel C10. Povrchová úprava: zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách; při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Pracovní zatížení platí pro zatížení v podélné ose karabiny, zatímco boční zatížení západky snižuje nosnost. Mezní zatížení (při přetržení) činí 100 kg a není pracovním zatížením. Karabina není určena ke zvedání břemen nad osobami ani k jištění osob.

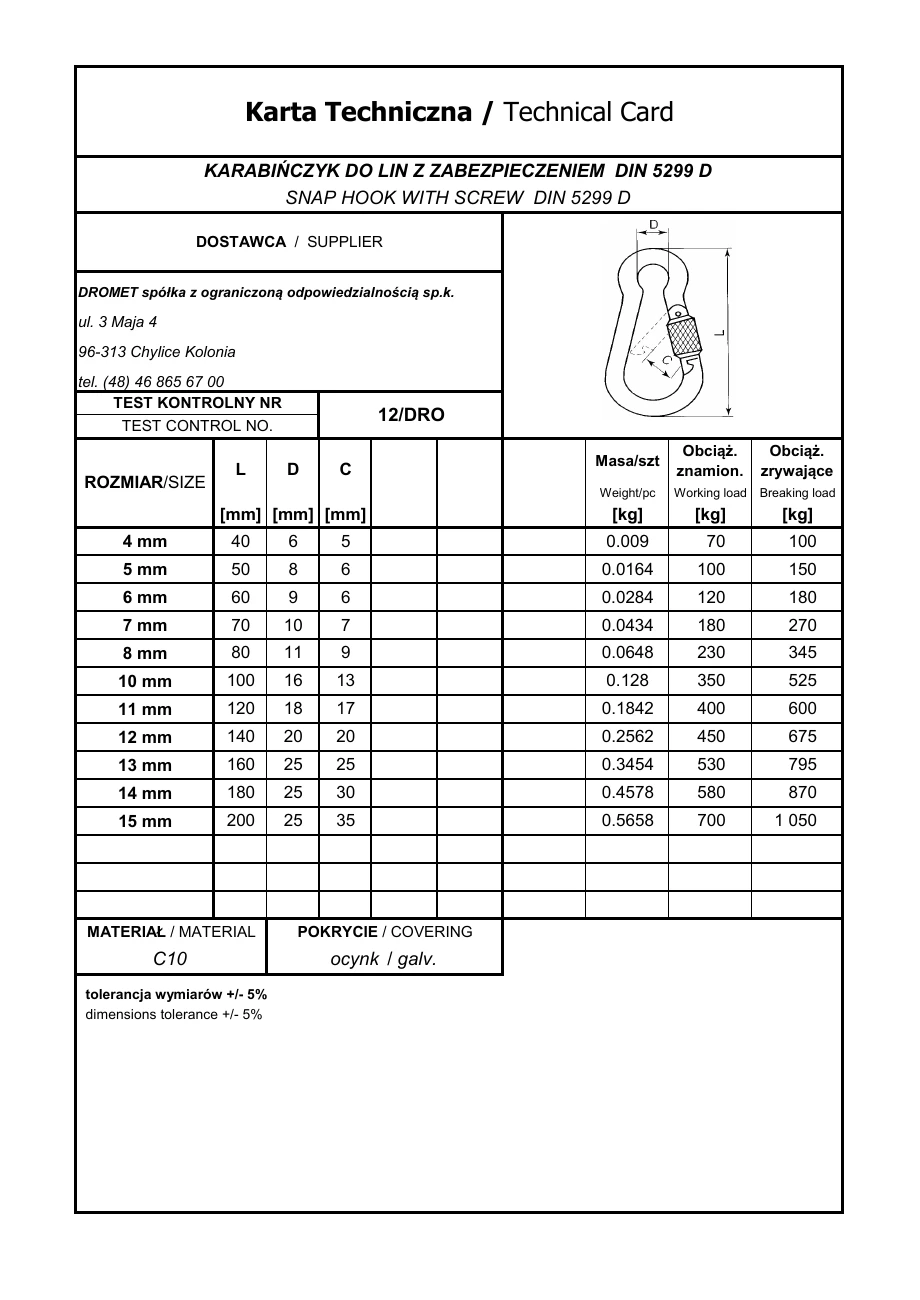

Rozměry podle katalogového listu

Materiál a pevnost

Prodejní jednotka

Výběr a montáž

• ✓Karabinu zvolte s ohledem na zatížení – nepřekračujte pracovní zatížení 70 kg.
• ✓Ověřte, zda se připojovaný prvek (oko, článek, lano) vejde do rozevření západky C = 5 mm.
• ✓Po připojení zašroubujte pojistnou matici na západce až na doraz.
