Kabel pro fotovoltaické instalace H1Z2Z2-K třída D 10mm červený
produkt nedostupný
přidat do seznamu přání
Popis
Solární kabel H1Z2Z2-K 1x10 mm2 červený – třída Dca (CPR)
Fotovoltaický kabel H1Z2Z2-K 1x10 mm2 v červené barvě je spolehlivým prvkem každé FV instalace. Díky pocínované měděné žíle o průřezu 10 mm2 zajišťuje nízké přenosové ztráty i na dlouhých kabelových trasách – od stringů modulů až k měniči.
Kabel vyráběný podle normy PN-EN 50618:2015-03 a klasifikovaný jako Dca v rámci nařízení CPR, což umožňuje jeho použití jak ve střešních instalacích, tak v rozsáhlých pozemních elektrárnách.

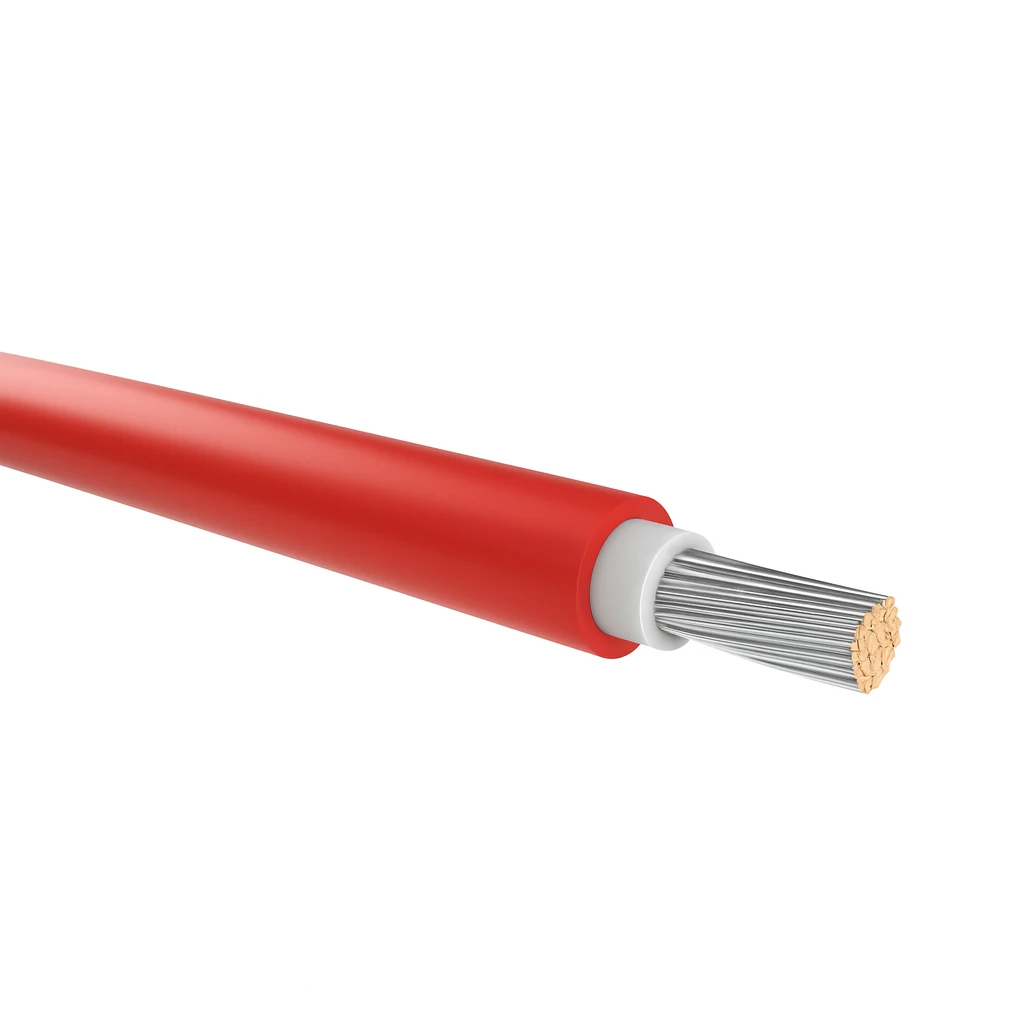

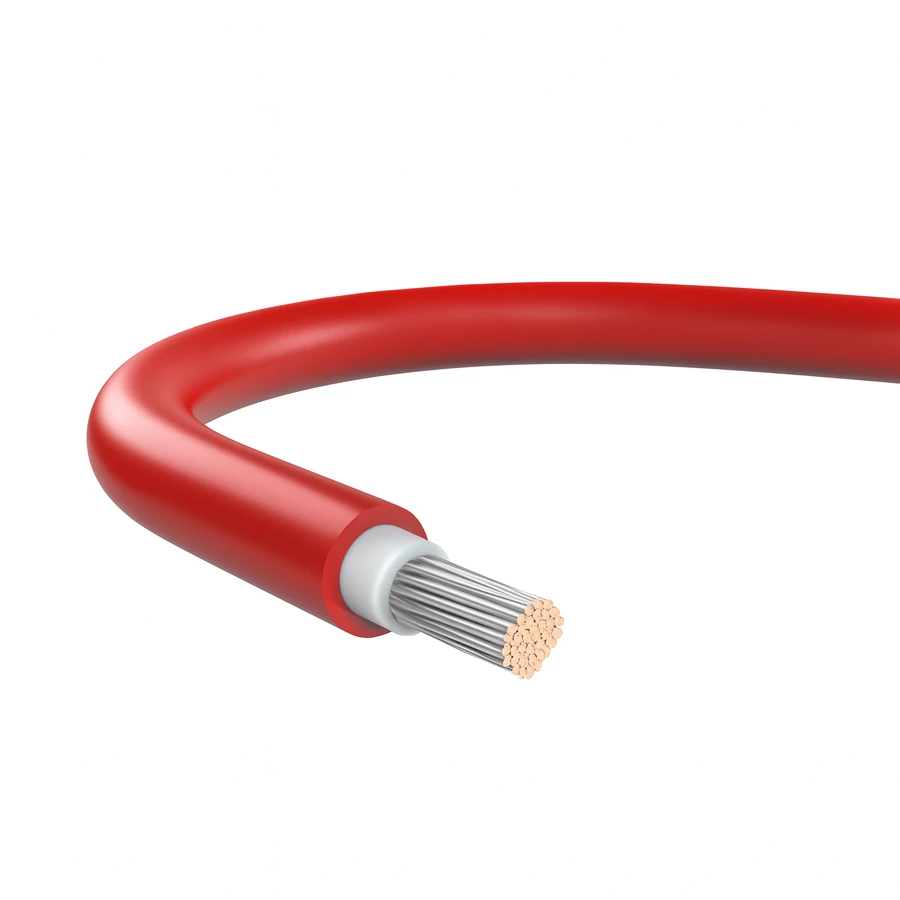

Konstrukce kabelu
- Žíla: měděná mnohožilová pocínovaná, třída 5 dle PN-EN 60228 / DIN VDE 0295
- Izolace: zesíťovaný bezhalogenový materiál, barva bílá
- Vnější plášť: zesíťovaný bezhalogenový materiál, barva červená
- Maximální vnější průměr: 8,8 mm
- Min. izolační odpor při 20°C: 420 M?·km
Elektrické parametry
- Jmenovité napětí AC: U0/U = 1,0/1,0 kV
- Provozní napětí DC: 1,5 kV (1,8 kV) podle EN 50618
- Zkušební napětí: 6 500 V AC (50 Hz)
- Teplota při zkratu: +250°C (max. 5 s)
Provozní podmínky a trvanlivost
- Provozní teplota: od -40°C do +90°C (do +120°C po dobu 20 000 h)
- Minimální teplota pokládky: -25°C
- Min. poloměr ohybu: 4 × vnější průměr
- Odolnost vůči UV, ozonu a povětrnostním vlivům: podle EN 50618
- Zvýšená odolnost vůči hydrolýze, amoniaku, kyselinám a zásadám
- Možnost pokládky do země: potvrzena zkouškami dle UL 854 (Impact-Resistance a Crushing-Resistance)
- Předpokládaná životnost: 25 let
Požární bezpečnost
Kabel splňuje požadavky na odolnost proti hoření dle EN 60332-1 a IEC 60332-1. Při hoření neuvolňuje agresivní kouř (shoda s PN-EN 61034-2 a PN-EN 60754-2), což má zásadní význam ve střešních instalacích a uvnitř budov. Klasifikace reakce na oheň: Dca podle PN-EN 50575 (CPR).
Použití
Kabel H1Z2Z2-K 10 mm2 je určen pro propojení mezi fotovoltaickými moduly, stringy modulů a pro kabelové trasy vedoucí k měniči. Průřez 10 mm2 se osvědčuje zejména při delších trasách a vyšších pracovních proudech. Červená barva usnadňuje identifikaci kladného pólu (+) v DC instalaci.
Doplňkové možnosti: dostupná verze se stíněním z drátů CuSn a s pancířováním ze stálových drátů FeZn. Existuje také možnost použití antigryzacího prostředku v izolaci, který zabraňuje poškození hlodavci a termity.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Použití | Solární DC |
| Průřez [mm²] | 10 |
| Barva | Červená |
| Materiál vodiče | Měď |
| Třída CPR | D |
| Ochrana proti hlodavcům | Ne |
| Typ kabelu | H1Z2Z2-K |
| Značka | MG WIRES |
