Kabel pro fotovoltaické instalace H1Z2Z2-K třída D 10mm černý

Přejít na zpětnou vazbu k produktu

Fotovoltaický kabel H1Z2Z2-K 1x10 mm2 s pocínovaným měděným jádrem, třída Dca-s2,d2,a2 (CPR). Pracovní napětí DC 1,5 kV, teplota od -40°C do +90°C.

Přejít na úplný popis
s DPH bez DPH
Cena 57,94 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

m
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] Cat 92 #92

  • Použití Solární DC
  • Průřez [mm²] 10
  • Barva Černá
  • Materiál vodiče Měď
  • Třída CPR D
  • Ochrana proti hlodavcům Ne
  • Typ kabelu H1Z2Z2-K
  • Značka MG WIRES

Popis

Solární kabel H1Z2Z2-K 1x10 mm2 černý – třída Dca (CPR)

Fotovoltaický kabel H1Z2Z2-K 1x10 mm2 v černém provedení je spolehlivým prvkem každé FV instalace. Díky pocínovanému měděnému vodiči o průřezu 10 mm2 zajišťuje nízké přenosové ztráty i na dlouhých kabelových trasách – od stringů modulů až k měniči.

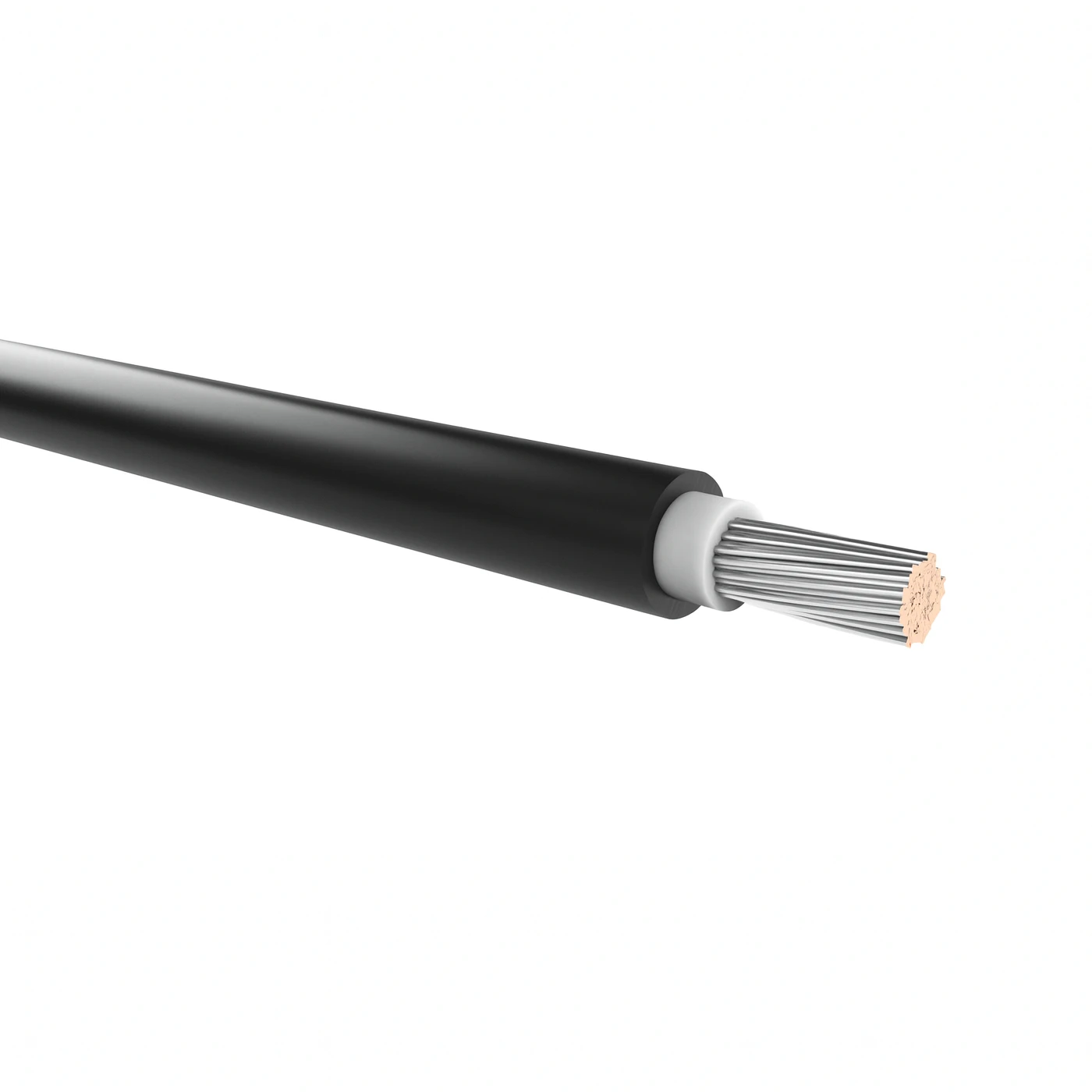

Solární kabel H1Z2Z2-K 10 mm2 černý – celkový pohled s průřezem vodiče
Solární kabel H1Z2Z2-K 10 mm2 černý – celkový pohled s průřezem vodiče

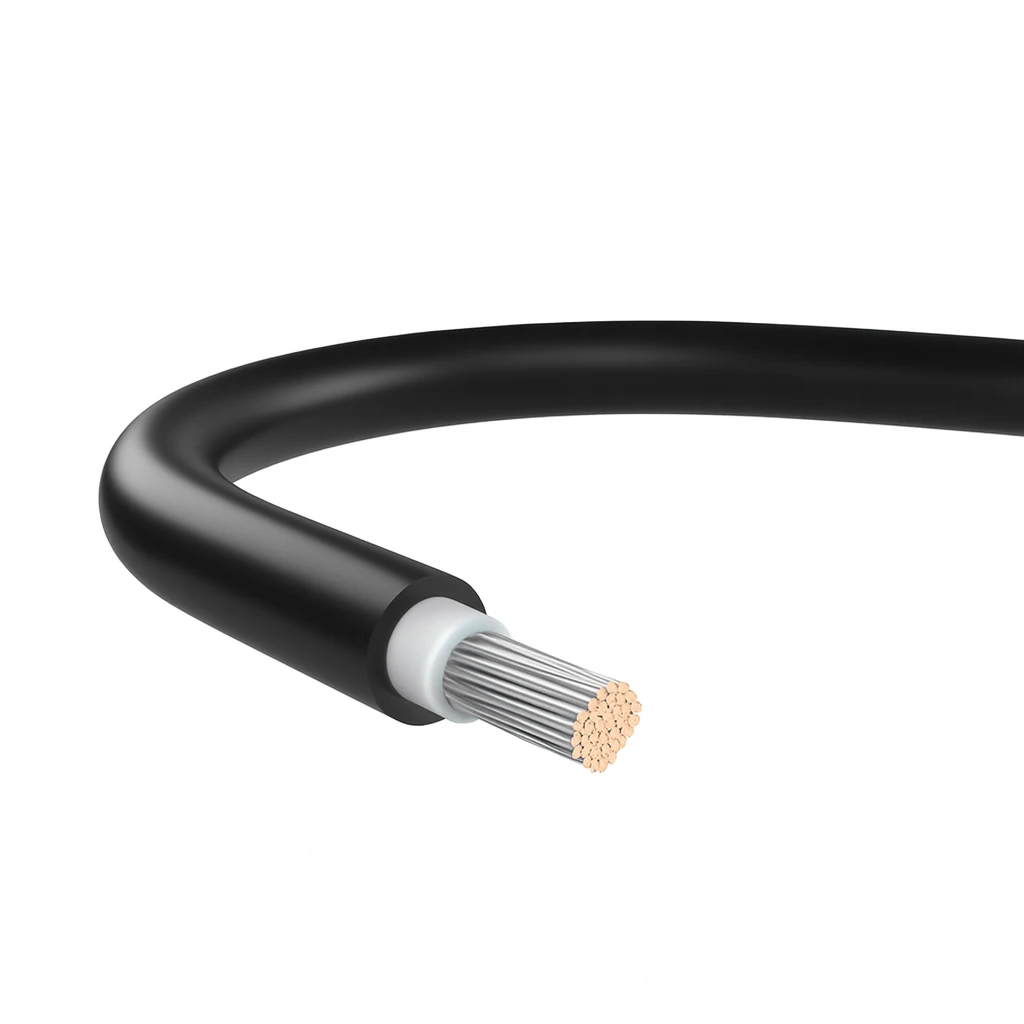

Solární kabel H1Z2Z2-K 10 mm2 černý – detail průřezu s viditelnou izolací a pláštěm
Solární kabel H1Z2Z2-K 10 mm2 černý – detail průřezu s viditelnou izolací a pláštěm

Kabel vyráběný v souladu s normou PN-EN 50618:2015-03 a klasifikovaný jako Dca v rámci nařízení CPR, což umožňuje jeho použití jak ve střešních instalacích, tak v rozsáhlých pozemních elektrárnách.

Konstrukce kabelu

  • Vodič: měděný mnohožilový pocínovaný, třída 5 dle PN-EN 60228 / DIN VDE 0295
  • Izolace: zesíťovaný bezhalogenový materiál, barva bílá
  • Vnější plášť: zesíťovaný bezhalogenový materiál, barva černá
  • Maximální vnější průměr: 8,8 mm
  • Min. izolační odpor při 20°C: 420 MΩ·km

Elektrické parametry

  • Jmenovité napětí AC: U0/U = 1,0/1,0 kV
  • Provozní napětí DC: 1,5 kV (1,8 kV) dle EN 50618
  • Zkušební napětí: 6 500 V AC (50 Hz)
  • Teplota při zkratu: +250°C (max. 5 s)

Provozní podmínky a trvanlivost

  • Provozní teplota: od -40°C do +90°C (do +120°C po dobu 20 000 h)
  • Minimální teplota pokládky: -25°C
  • Min. poloměr ohybu: 4 × vnější průměr
  • Odolnost vůči UV, ozonu a povětrnostním vlivům: dle EN 50618
  • Zvýšená odolnost vůči hydrolýze, amoniaku, kyselinám a zásadám
  • Možnost pokládky do země: potvrzeno zkouškami dle UL 854 (Impact-Resistance a Crushing-Resistance)
  • Předpokládaná životnost: 25 let

Požární bezpečnost

Kabel splňuje požadavky na nehořlavost dle EN 60332-1 a IEC 60332-1. Při hoření neuvolňuje agresivní kouř (soulad s PN-EN 61034-2 a PN-EN 60754-2), což má zásadní význam ve střešních instalacích a uvnitř budov. Klasifikace reakce na oheň: Dca dle PN-EN 50575 (CPR).

Použití

Kabel H1Z2Z2-K 10 mm2 je určen pro propojení mezi fotovoltaickými moduly, stringy modulů a pro kabelové trasy vedoucí k měniči. Průřez 10 mm2 se osvědčuje zejména při delších trasách a vyšších provozních proudech. Černá barva usnadňuje identifikaci kladného pólu (+) v DC instalaci.

Doplňkové možnosti: dostupná verze se stíněním z drátů CuSn a pancířováním z ocelových drátů FeZn. Existuje také možnost použití antigryzacího prostředku v izolaci, který zabraňuje poškození hlodavci a termity.

Kabel řezaný na míru – důležitá informace před nákupem

Kabel prodáváme na metry: odřízneme jej z bubnu nebo cívky přesně na délku uvedenou v objednávce, takže platíte jen za tolik, kolik skutečně potřebujete. Úsek připravený podle vaší specifikace je zboží vyrobené na zakázku, a proto jej nelze vrátit – ani v rámci odstoupení od smlouvy uzavřené na dálku. Před odesláním objednávky si prosím pečlivě ověřte potřebnou délku a průřez.

Tím nejsou dotčena vaše práva z vadného plnění: pokud má kabel vadu nebo dodaná délka či průřez neodpovídají objednávce, oznamte nám to – reklamaci vyřídíme podle obecných pravidel.
