Hliníkový trapézový můstek H40 L330 s těsněním EPDM 2 mm pro montáž FV panelů
Zanechte zpětnou vazbu k produktu
Hliníkový trapézový můstek s těsněním EPDM 2 mm pro montáž FV panelů. Rozměry 330×113×40 mm, standardní anodizace.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-779
Popis
Hliníkový trapézový můstek H40 L330 s těsněním EPDM 2 mm pro montáž FV panelů

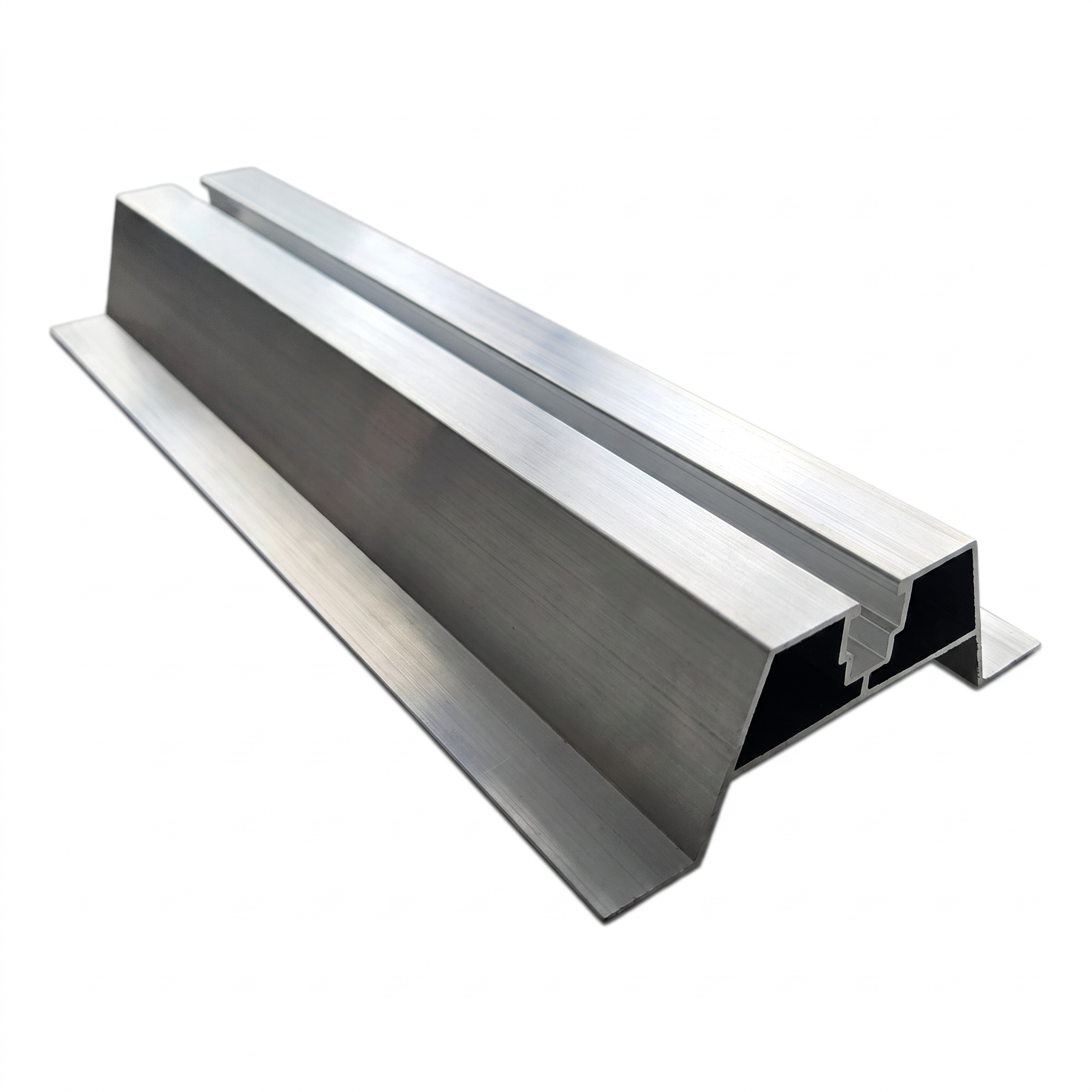

Hliníkový trapézový můstek s těsněním EPDM je profesionální střešní adaptér určený pro montáž fotovoltaických konstrukcí na trapézové plechy. Díky profilu o výšce 40 mm můstek dokonale kopíruje tvar vlny plechu a zajišťuje stabilní a těsný základ pro montážní lišty FV panelů. V sadě je přiložena podložka z gumy EPDM o tloušťce 2 mm, která tlumí vibrace, kompenzuje nerovnosti a chrání povrch plechu před poškozením.
Klíčové výhody pro instalatéra
- Integrovaný montážní kanál – umožňuje rychlé uchycení lišt pomocí posuvných šroubů bez dalších doplňkových prvků
- Standardní anodizace – trvalá antikorozní ochrana hliníku zajišťující dlouhodobou odolnost vůči povětrnostním podmínkám
- Těsnění EPDM 2 mm v sadě – eliminuje galvanický kontakt mezi hliníkem a ocelovým plechem a zajišťuje vodotěsnost spoje
- Hmotnost pouhých 0,315 kg – nezatěžuje střešní konstrukci a usnadňuje dopravu na místo

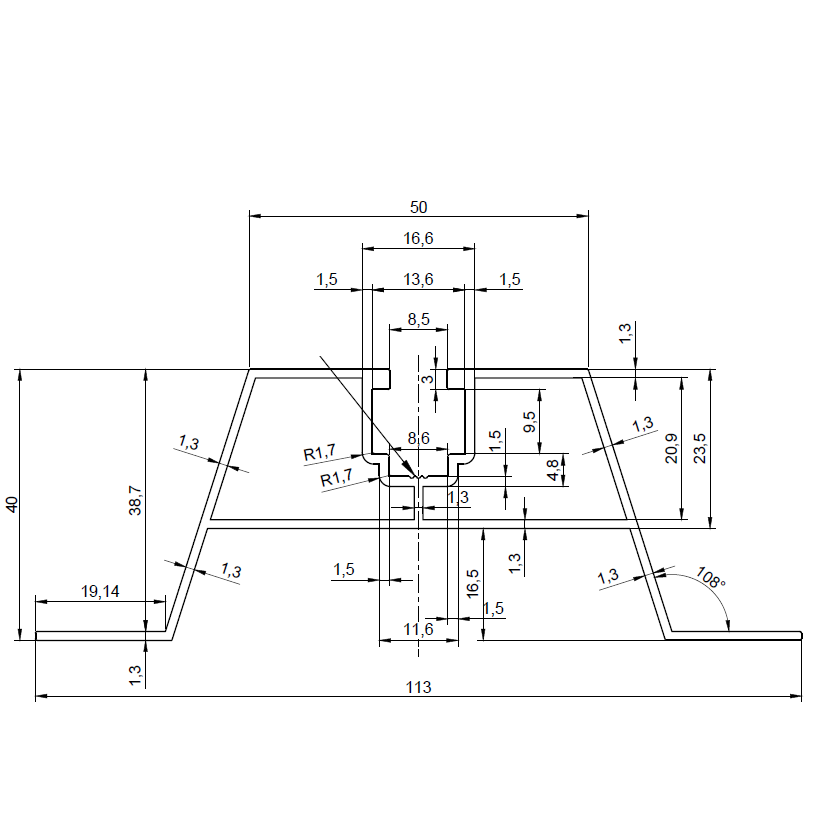

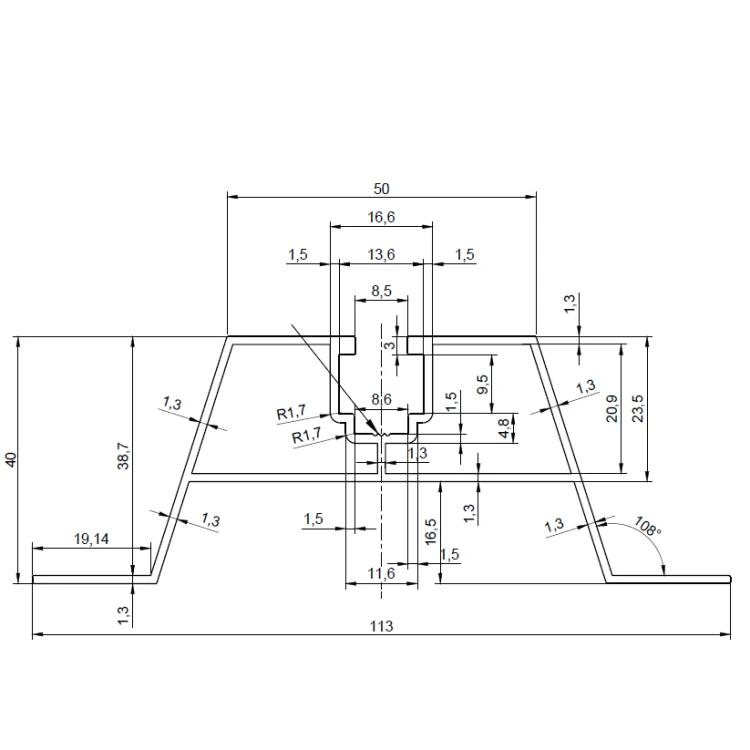

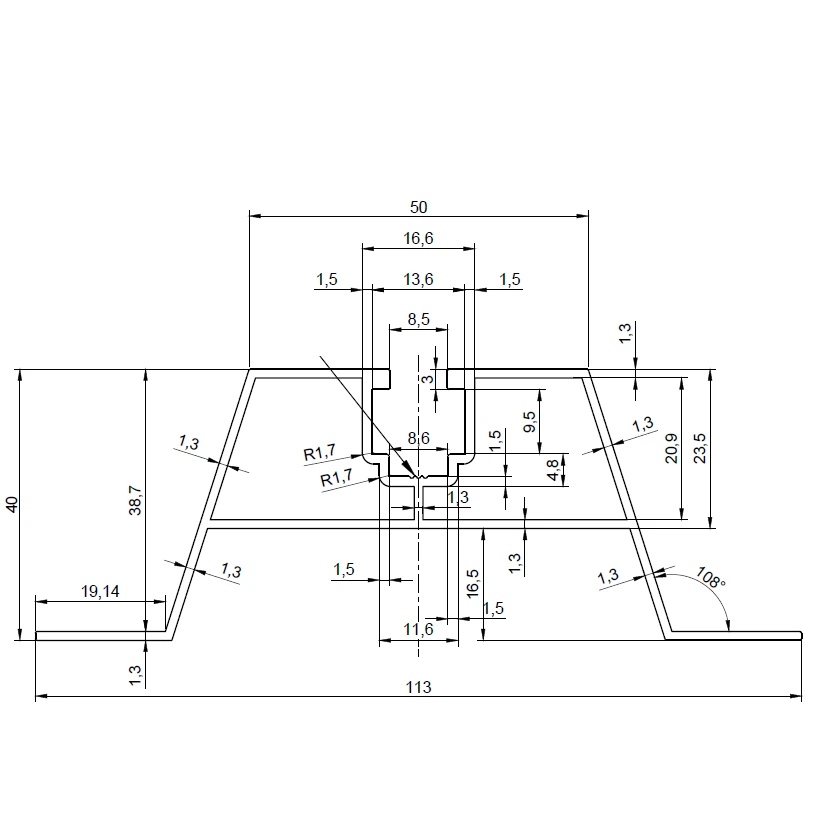

Rozměry a parametry profilu (průřez)
- Délka můstku: 330 mm
- Celková výška profilu: 40 mm
- Horní šířka (hlava): 50 mm
- Celková šířka základny: 113 mm
- Šířka bočních patek: 19,4 mm (levá a pravá)
- Tloušťka bočních stěn: 1,3 mm
- Tloušťka horních stěn: 1,3 mm
- Montážní kanál – otvor: 8,5 mm, vnitřní šířka: 13,6 mm
Obecné údaje
- Materiál profilu: hliník se standardní anodizací
- Těsnění: EPDM 2 mm
- Hmotnost: 0,315 kg
- Celkové rozměry: 330 × 113 × 40 mm (D × Š × V)
Trapézový můstek je nezbytným prvkem systému montáže FV panelů na střechy s trapézovým plechem. Jeho symetrická konstrukce s vnitřní výztužnou příčkou zajišťuje rovnoměrný přenos zatížení z montážní lišty na vlnu plechu. Místa vyznačená na výkresu mohou vykazovat tepelné stopy vzniklé při procesu extruze – jedná se o běžnou výrobní vlastnost, která nesnižuje pevnostní vlastnosti profilu.
