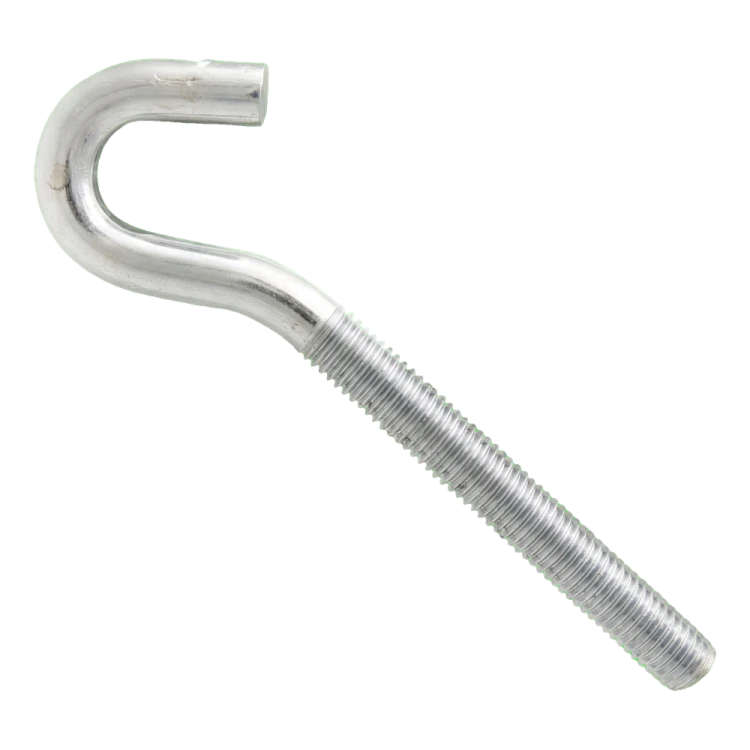

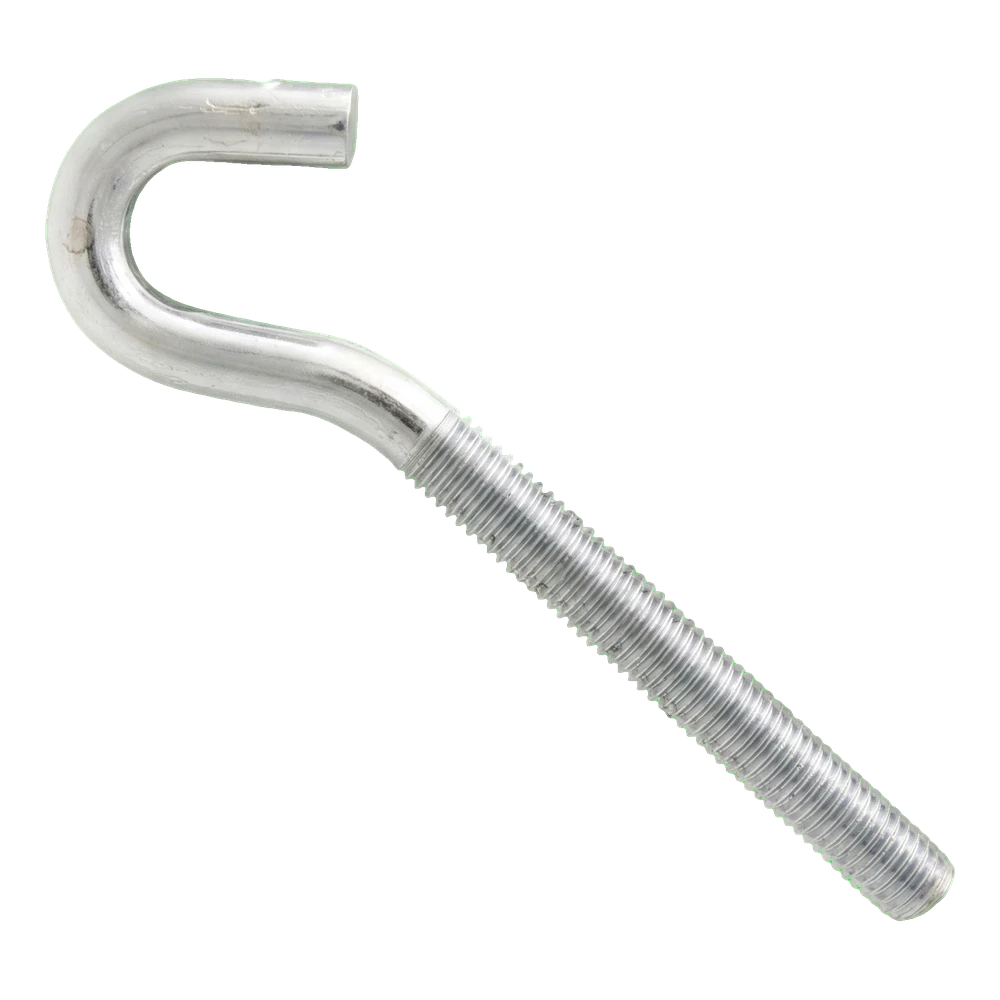

Hák s metrickým závitem pozinkovaný M6×100 mm

Závitová tyč zakončená otevřeným hákem – k zašroubování do metrického závitu a rychlému zavěšení prvků; ocel pevnostní třídy 5.8, galvanický zinek

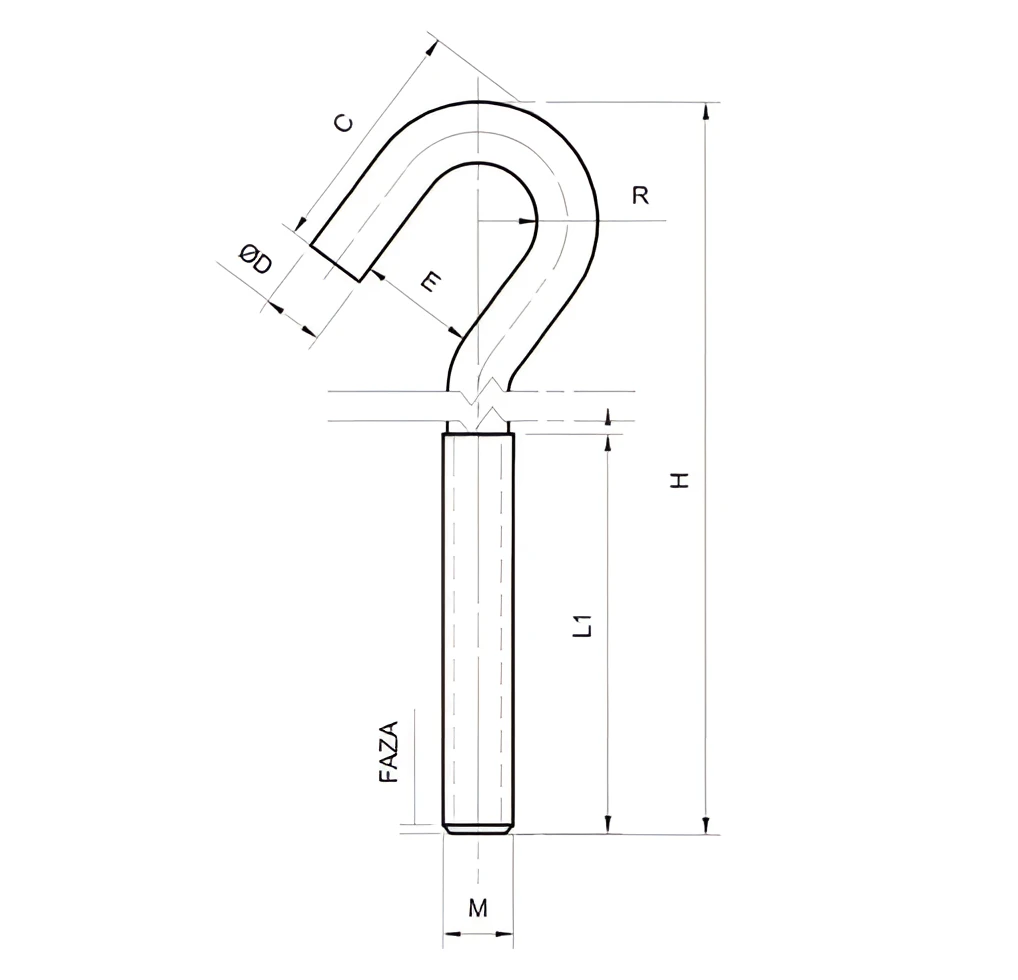

Otevřít rozměrový výkres v plné velikosti

O produktu

Hák s metrickým závitem je závitová tyč zakončená otevřeným hákem. Slouží k zašroubování do metrického závitu a rychlému zavěšení prvků, které mají být snadno odnímatelné.

Označení M6 určuje závit háku — je vhodný do pouzdra kotvy, matice nebo otvoru se stejným vnitřním závitem. Celková délka H činí 100 mm a měří se od konce závitu k nejvzdálenějšímu bodu ohnuté části. L1 je délka závitu: 76 mm, a Dz je vnější průměr ohybu: 21 mm. Jedná se o jmenovité hodnoty podle tabulky výrobce. Hák zašroubujte do hloubky požadované protikusem a závit vyčnívající z prvku zajistěte kontramaticí. Po montáži natočte zakončení do směru působení zatížení; hák v ohybu nezatěžujte bočně.

Materiál: ocel, pevnostní třída: 5.8, povrchová úprava: galvanické zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Výrobce neuvádí únosnost háku — dovolené zatížení závisí na podkladu a způsobu upevnění a stanovuje je projekt nebo výrobce kotvy. Hák nepoužívejte ke zvedání břemen ani k jištění osob.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Zvolte závit protikusu odpovídající M6 – kotva, matice nebo pouzdro s vnitřním závitem.
• ✓Hák zašroubujte do hloubky požadované protikusem (dostupný závit: L1 = 76 mm); závit vyčnívající z prvku zajistěte kontramaticí.
• ✓Po montáži natočte zakončení do směru působení zatížení; hák v ohybu nezatěžujte bočně.
