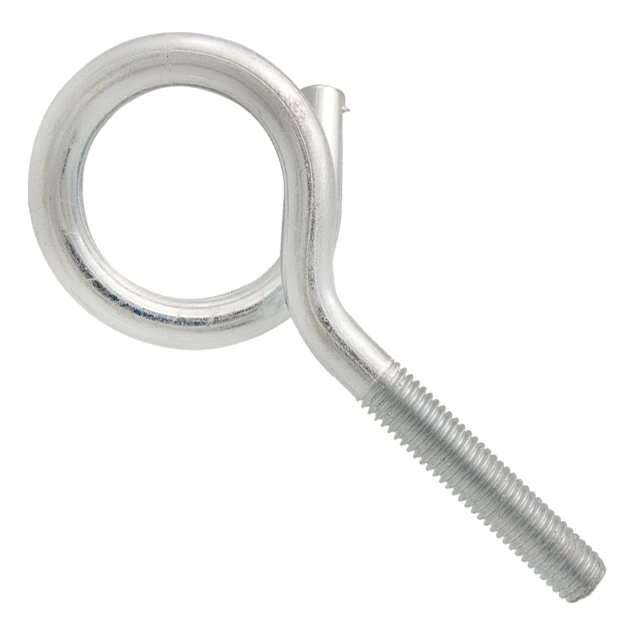

Hák na houpačku s metrickým závitem pozinkovaný M10×120 mm

Závitová tyč zakončená uzavřeným okem s vyčnívajícím koncem – k zašroubování do metrického závitu, např. při zavěšování houpaček a lan; ocel pevnostní třídy 5.8, galvanický zinek

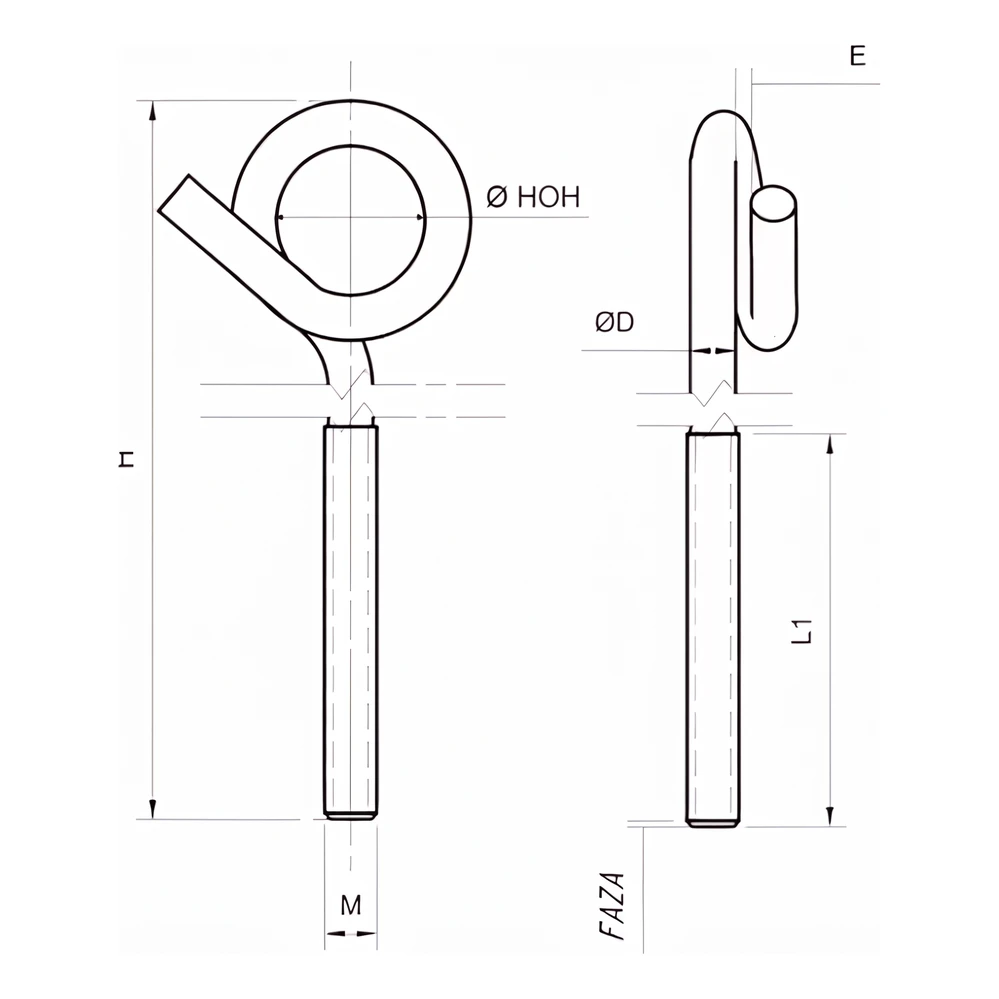

Otevřít rozměrový výkres v plné velikosti

O produktu

Hák na houpačku s metrickým závitem slouží k zavěšování houpaček, houpacích sítí a lan. Má podobu závitové tyče zakončené uzavřeným okem s vyčnívajícím koncem. Šroubuje se do prvku s vnitřním závitem, například do pouzdra kotvy, matice nebo závitového otvoru.

Označení M10 určuje metrický závit háku — podle něj zvolte závit protikusu. Celková délka H činí 120 mm a měří se od konce závitu po nejvzdálenější bod ohnuté části. Délka závitu L1 je 50 mm a vnější průměr ohybu Dz činí 54 mm. Jedná se o jmenovité hodnoty podle tabulky výrobce. Hák zašroubujte do hloubky požadované pro protikus a závit vyčnívající za tento prvek zajistěte kontramaticí. Po montáži nastavte zakončení ve směru působení zatížení; hák v místě ohybu nezatěžujte ze strany.

Materiál: ocel. Pevnostní třída: 5.8. Povrchová úprava: galvanické zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách; při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Výrobce neuvádí nosnost háku. Dovolené zatížení závisí na podkladu a způsobu upevnění — určuje je projekt nebo výrobce kotvy. Hák nepoužívejte ke zvedání břemen ani k jištění osob.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Zvolte závit protikusu podle M10 – kotva, matice nebo pouzdro s vnitřním závitem.
• ✓Hák zašroubujte do hloubky požadované pro protikus (dostupný závit: L1 = 50 mm); závit vyčnívající za tento prvek zajistěte kontramaticí.
• ✓Po montáži nastavte zakončení ve směru působení zatížení; hák v místě ohybu nezatěžujte ze strany.
