HAGER

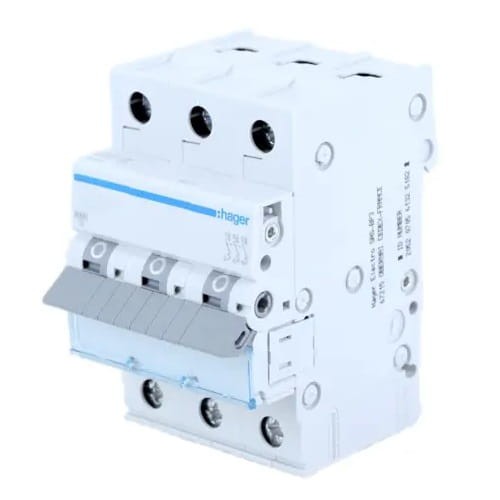

Hager jistič nadproudový B 20A 3P 6kA

Přejít na zpětnou vazbu k produktu

Nadproudový jistič MCB typu B se jmenovitým proudem 20A a vypínací schopností 6kA. Provedení 3-pólové se šroubovými svorkami pro vodiče 1-25 mm². Ochrana před zkraty a přetížením podle normy EN 60898-1.

Přejít na úplný popis
s DPH bez DPH
Cena 413,72 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Vyberte variantu:

Jednotlivé varianty se mohou lišit cenou

Možnosti balení

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Charakteristika vypínání B
  • Typ jističe nadproudový
  • Jmenovitý proud [A] 20A
  • Počet pólů 3P
  • Vypínací schopnost [kA] 6 kA
  • Značka HAGER

Popis

Hager Nadproudový jistič B 20A 3P 6kA

Nadproudový jistič MCB B 20A 3P 6kA MBN320E HAGER, známý také jako instalační jistič, představuje klíčový prvek elektrického systému.

Chrání obvod automatickým přerušením průtoku proudu, když jeho intenzita překročí stanovené bezpečnostní limity. Nabízí ochranu před následky zkratů a přetížení do 6kA. Nadproudový jistič MBN320E typu B se vyznačuje zpožděným působením a je určen k ochraně zařízení méně citlivých na tepelná přetížení, která vyžadují nízké rozběhové proudy.

Konstrukce jističe MBN320E:

  • 1 - pohonová páka
  • 2 - zámek
  • 3 - pevný kontakt a pohyblivý kontakt
  • 4 - připojovací svorky
  • 5 - tepelná bimetalová spoušť (přetížení)
  • 6 - seřizovací šroub
  • 7 - elektromagnetická spoušť (zkrat)
  • 8 - zhášecí komora (pro zhášení elektrického oblouku)
Fotografie
Fotografie

SPECIFIKACE

ParametrHodnota
VýrobceHAGER
Typ nadproudového jističeB
Jmenovitý proud [A]20A
Vypínací schopnost [kA]6kA
Počet pólů3 P
Počet chráněných pólů3
Jmenovitá zkratová vypínací schopnost Icn6 kA
Jmenovité provozní napětí Ue230 / 400 V
Jmenovitá frekvence50 / 60 Hz
Typ napájecího napětíAC
Jmenovité izolační napětí500 V
Jmenovité impulzní výdržné napětí Uimp4000 V
Jmenovitá zkratová vypínací schopnost 230 V 50 Hz6 kA
Jmenovitá provozní zkratová vypínací schopnost Ics6 kA
Maximální ztráta výkonu na pól podle normy4,5 W
Celkové ztráty výkonu při jmenovitém proudu8,9 W
Ztráty výkonu na pól při jmenovitém proudu3,1 W
Elektrická odolnost (počet cyklů)4000 x
Mechanická odolnost (počet cyklů)20000 x
Utahovací moment2,8 Nm
Typ připojeníse šroubem
Kapacita vstupní/výstupní svorky pro tuhý vodič (drát)1/25 mm²
Kapacita vstupní/výstupní svorky pro ohebný vodič (lanko)1/16 mm²
NormaEN 60898-1
Stupeň ochranyIP20
Rozměry70 x 83 x 52,5 mm
Dodatečné informacemožnost propojení pomocí hřebenových lišt, klecové svorky: - drát do 25 mm2
