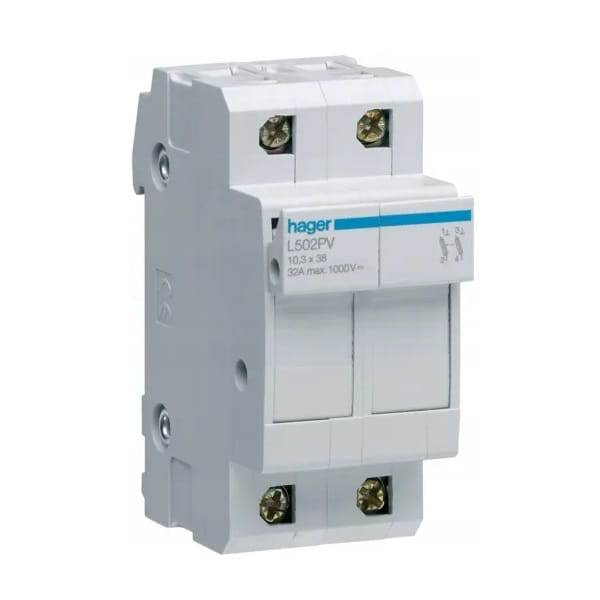

Hager Pojistková základna PV 2P 32A 10x38mm
Zanechte zpětnou vazbu k produktu
Pojistková základna 2P 32A pro pojistkové vložky 10x38mm s charakteristikou gPV. Jmenovité napětí 690/1000V DC, stupeň krytí IP20. Určena pro fotovoltaické instalace v sériové konfiguraci.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Popis
Hager Pojistková Základna PV 2P 32A 10x38mm
Pojistková základna PV 2P 32A 10x38 mm L502PV HAGER je přizpůsobena pro pojistky o rozměrech 10 x 38 mm a zajišťuje účinnou ochranu pro instalace PV pracující v sériové konfiguraci.
Zařízení se vyznačuje jmenovitým proudem 32 A a maximálním jmenovitým spínacím napětím 690/1000 V DC, což jej činí vhodným pro použití v pokročilých fotovoltaických aplikacích. Pojistková základna Hager L502PV nabízí také stupeň ochrany IP20, což znamená, že je chráněna před přístupem k jejím nebezpečným částem, jako jsou ruce nebo pevné předměty.
Konstrukce
| Parametr | Hodnota |
|---|---|
| Počet pólů | 2 P |
| Uspořádání pólů | 2 P |
Ovládací prvky a indikátory
| Parametr | Hodnota |
|---|---|
| Optická signalizace | ne |
Elektrické charakteristiky
| Parametr | Hodnota |
|---|---|
| Jmenovité spínací napětí Ue (AC) | 690 / 1000 V |
| Typ napájecího napětí | DC |
| Frekvence | 50/60 Hz |
Napětí
| Parametr | Hodnota |
|---|---|
| Jmenovité izolační napětí Ui | 690 V |
| Jmenovité provozní napětí Un (DC) | 1000 V |
Proud
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud In | 32 A |
| Jmenovitý proud pojistkové vložky | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Korekční koeficient proudu
| Parametr | Hodnota |
|---|---|
| Korekční koeficient přípustného proudu při sestavě > 10 fází | 0,7 |
| Korekční koeficient přípustného proudu pro 1-3 fáze vedle sebe | 1 |
| Korekční koeficient přípustného proudu pro 4-6 fází vedle sebe | 0,9 |
| Korekční koeficient přípustného proudu pro 7-9 fází vedle sebe | 0,85 |
| Korekční koeficient přípustného proudu nad 40°C | 0,9 |
| Korekční koeficient přípustného proudu nad 50°C | 0,8 |
| Korekční koeficient přípustného proudu nad 20°C | 1 |
Technické údaje
| Parametr | Hodnota |
|---|---|
| Korekční koeficient přípustného proudu nad 30°C | 0,95 |
Pojistka
| Parametr | Hodnota |
|---|---|
| Charakteristika pojistky | gPV |
| Velikost pojistkové vložky | 10,3 x 38 |
Frekvence
| Parametr | Hodnota |
|---|---|
| Frekvence (rozsah dle ETIM) | 50 až 60 Hz |
Výkon
| Parametr | Hodnota |
|---|---|
| Celkové ztrátové výkony při jmenovitém proudu | 2,2 W |
Odolnost
| Parametr | Hodnota |
|---|---|
| Elektrická odolnost (počet cyklů) | 2000 |
| Mechanická odolnost (počet cyklů) | 4000 |
Rozměry
| Parametr | Hodnota |
|---|---|
| Hloubka produktu | 75 mm |
| Výška produktu | 77 mm |
| Šířka produktu | 35 mm |
Instalace / Montáž
| Parametr | Hodnota |
|---|---|
| Utahovací moment | 2 Nm |
Připojení
| Parametr | Hodnota |
|---|---|
| Průřez pružného vodiče (lanko) ve svorce | 0,75 / 10mm |
| Průřez tuhého vodiče (drát) ve svorce | 1 / 16mm |
Norma
| Parametr | Hodnota |
|---|---|
| Evropská směrnice WEEE | týká se |
Bezpečnost
| Parametr | Hodnota |
|---|---|
| Stupeň ochrany | IP20 |
Provozní podmínky
| Parametr | Hodnota |
|---|---|
| Provozní teplota | -25 až 50 °C |
| Stupeň znečištění podle IEC 60664 / IEC 60947-2. | 3 |
| Teplota skladování/přepravy | -25 až 80 °C |
Teplota
| Parametr | Hodnota |
|---|---|
| Kalibrační teplota | 30 °C |
