Hager Odpojovač izolačního spínače 3-fázový 3P 100A 400V AC

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 0.248 kg

Cena s DPH / ks.: 669,50 Kč

vč. 21% DPH, bez nákladů na dopravu

669.50

Cena bez DPH / ks.: 553,33 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 50 Kusů
Balení: 100 Kusů
Balení: 200 Kusů

množství ks.

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: HAGER

Kód produktu: GPV-401-85

doporučit příteli

Popis

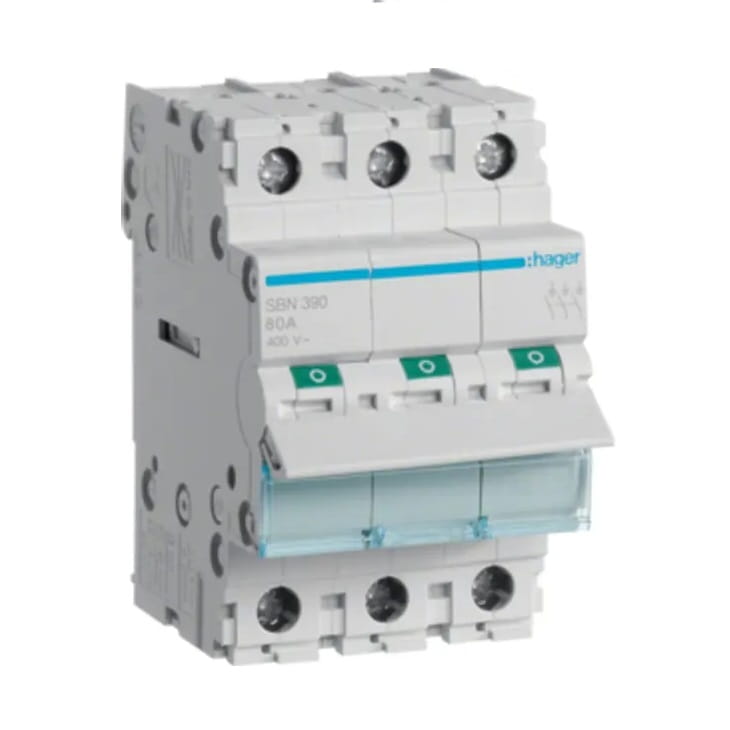

Hager Odpojovač izolačního spínače 3-fázový 3P 100A 400V AC

- SBN390798

Odpojovač izolačního spínače 3P 100A 400V AC SBN390 HAGER je typ elektrického spínače, který plní několik funkcí: vede proud za jmenovitých podmínek a při přetížení (včetně zkratu po stanovenou dobu), odpojuje obvod za jmenovitých i poruchových podmínek a izoluje, přičemž splňuje požadavky na izolační vlastnosti pro bezpečný provoz zařízení.

Každý modulární odpojovač HAGER má na ovládací páce zelená a červená pole, která umožňují jasnou vizualizaci polohy odpojovače. Přístroj SBN390 je vyroben z odolného plastu a je vhodný pro teploty od -20ºC do +50ºC.

SPECIFIKACE

Výrobce

HAGER

Jmenovitý proud

100 A

Počet fází

3-fázový

Počet pólů

3 P

Jmenovité spínací napětí Ue (AC)

400 V

Jmenovitá frekvence

50/60 Hz

Jmenovité izolační napětí Ui

440 V

Typ vstupního napětí 1

Jmenovité výdržné přepětí Uimp

6000 V

Střídavá proudová zatížitelnost AC21, kategorie A

100 A

Jmenovitý provozní proud (AC23), kategorie A

40 A

Proudová zatížitelnost AC21 v kategorii B

100 A

Přípustná proudová zatížitelnost AC22, kategorie A

100 A

Přípustná proudová zatížitelnost AC22, kategorie B

100 A

Jmenovitý provozní proud (AC23), kategorie B

40 A

Zkratový proud s pojistkami gl-gG

1200 A

Vypínací schopnost při 400 V v AC23A

1692 A

Jmenovitý zkratový výdržný proud 1s

1,2 kA

Vnější tepelný proud krytu

100 A

Celková ztráta výkonu pro jmenovitý proud

16,5 W

Ztráta výkonu na pól pro jmenovitý proud

5,5 W

Elektrická životnost při jmenovitém zatížení v provozních cyklech (AC21)

2500

Elektrická životnost při jmenovitém zatížení v pracovních cyklech (AC22)

2500

Mechanická pevnost (počet cyklů)

40 000

Průřez ohebného vodiče (drátu) ve svorce

6 / 35 mm²

Průřez tuhého vodiče (drátu) ve svorce

6 / 50 mm²

Utahovací moment

3,6 Nm

Typ připojení

se šroubem

Počet rozpínacích kontaktů

Skladovací teplota

od -40ºC do +80ºC

Stupeň ochrany

IP20

Rozměry

69 x 83 x 70 mm

Skupina zařízení

SBN

Standardní

IEC 60947-3

Evropská směrnice RoHs

kompatibilní

Stupeň znečištění podle IEC 60664 / IEC 60947-2

Dostupná Konfigurace

Kód produktu

Katalogové číslo

EAN

Model

GPV-401-85

SBN390/HAG

3250615510303

SBN390

Soubory ke stažení:

Datový list SBN390

Technické údaje

Aplikace	AC (síťový)
Typ odpojovače	odpojovací
Jmenovitý proud [A]	100A
Počet pólů	3P
Jmenovité napětí [V]	400V AC
Značka	HAGER
