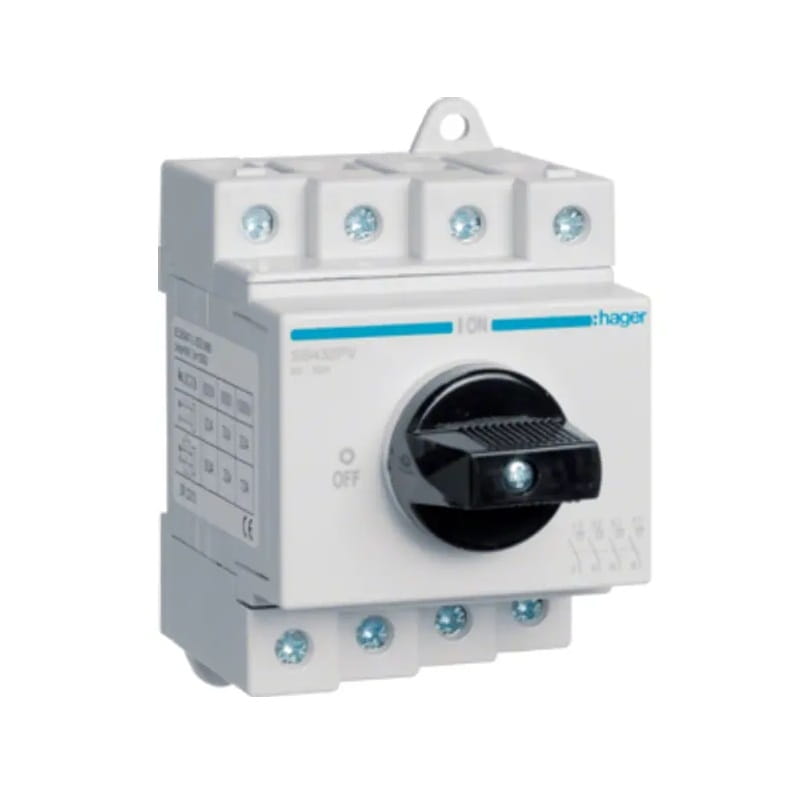

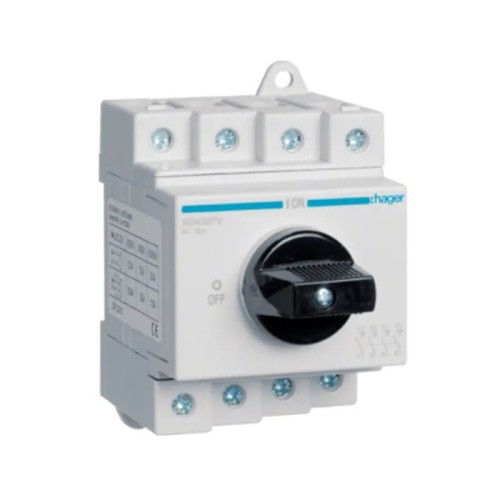

Hager Odpojovač DC 3-fázový 4P 32A 1000V
Zanechte zpětnou vazbu k produktu
Odpojovač DC 4P 32A 1000V pro fotovoltaické instalace. Rázové napětí 8000V, IP20, ovládání otočným knoflíkem ON/OFF s barevným indikátorem stavu. Shoda s normou IEC 60947-3.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] rozlaczniki-izolacyjne #95
- Aplikace DC (fotovoltaický)
- Typ odpojovače odpojovací
- Jmenovitý proud [A] 32A
- Počet pólů 4P
- Jmenovité napětí [V] 1000V DC
- Značka HAGER
Popis
Hager Odpojovač DC 3-fázový 4P 32A 1000V
Odpojovač DC 3-fázový 4P 32A 1000V SB432PV HAGER je často označován jako odpojovač typu FR a je široce používán jak v domovních, tak i průmyslových rozvaděčích.
Jeho hlavní funkcí je odpojení všech obvodů, působí jako hlavní vypínač proudu. Odpojovač nachází uplatnění téměř v každé pojistkové skříni, plní roli hlavního vypínače proudu jak v nouzových situacích, tak při běžné servisní údržbě, umožňuje trvalé odpojení instalace od napájení.
Ovládaný pomocí otočného ovladače ON/OFF, tento odpojovač je také vybaven indikačním okénkem, které pomocí barev (zelená/červená) signalizuje provozní stav zařízení, což uživatelům usnadňuje kontrolu správnosti jeho fungování.
Konstrukce
| Parametr | Hodnota |
|---|---|
| Počet pólů | 4 P |
| Provedení | podle DIN EN 50173-1:2011-09 |
Funkce
| Parametr | Hodnota |
|---|---|
| Přepínač směru | Ne |
| Jako hlavní přepínač | Ne |
| Jako nouzové zastavení | Ne |
| Jako bezpečnostní vypínač | Ano |
| Jako přepínač pro údržbu / opravu | Ano |
Konfigurace
| Parametr | Hodnota |
|---|---|
| Počet modulů | 3/5 |
Ovládací prvky a indikátory
| Parametr | Hodnota |
|---|---|
| Integrovaný motorický pohon | Ne |
Napětí
| Parametr | Hodnota |
|---|---|
| Jmenovité izolační napětí Ui | 1000 V |
| Jmenovité impulzní výdržné napětí Uimp | 8000 V |
| Jmenovité provozní napětí Un (DC) | 1000 V |
Proud
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud In | 32 A |
| Přípustné zatížení proudem DC21 kategorie A | 32 A |
Rozměry
| Parametr | Hodnota |
|---|---|
| Hloubka produktu | 72 mm |
| Výška produktu | 85 mm |
Výkon
| Parametr | Hodnota |
|---|---|
| Celkové ztrátové výkony při jmenovitém proudu | 6,9 W |
| Ztrátové výkony na pól při jmenovitém proudu | 1,7 W |
Odolnost
| Parametr | Hodnota |
|---|---|
| Mechanická odolnost (počet cyklů) | 10000 |
Kryt / Dveře / Vrchní prvek
| Parametr | Hodnota |
|---|---|
| Uzamykatelný | Ne |
Instalace / Montáž
| Parametr | Hodnota |
|---|---|
| Přizpůsobený pro centrální montáž zepředu | Ne |
| Přizpůsobený pro montáž zepředu | Ne |
| Přizpůsobený pro montáž na podlahu | Ne |
Vybavení
| Parametr | Hodnota |
|---|---|
| Počet pomocných NC kontaktů | 0 |
| Počet pomocných NO kontaktů | 0 |
| Počet pomocných přepínacích kontaktů | 0 |
| Počet NC kontaktů | 0 |
| Počet NO kontaktů | 4 |
| Počet NO/NC kontaktů | 0 |
| Volitelný motorický pohon | Ne |
| Doplňkové příslušenství | Ne |
Norma
| Parametr | Hodnota |
|---|---|
| Norma | IEC 60947-3 ; VDE 0660 |
| Evropská směrnice WEEE | se týká |
Bezpečnost
| Parametr | Hodnota |
|---|---|
| Stupeň ochrany | IP20 |
Provozní podmínky
| Parametr | Hodnota |
|---|---|
| Provozní teplota | -40…65 °C |
| Stupeň znečištění podle IEC 60664 / IEC 60947-2. | 3 |
| Teplota skladování / přepravy | -50…90 °C |
