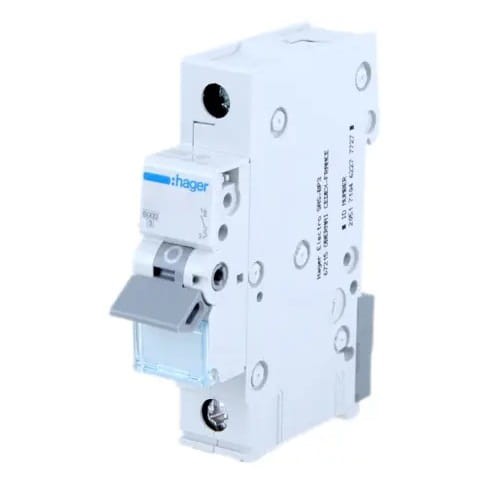

Hager Jistič nadproudový B 20A 1P 6kA
Zanechte zpětnou vazbu k produktu
Jistič nadproudový MCB 1P se jmenovitým proudem 20A a charakteristikou B. Vypínací schopnost 6kA, napětí 230/400V AC. Šroubové svorky 1-25mm², rozměry 70x83x17,5mm, shoda EN 60898-1.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Charakteristika vypínání B
- Typ jističe nadproudový
- Jmenovitý proud [A] 20A
- Počet pólů 1P
- Vypínací schopnost [kA] 6 kA
- Značka HAGER
Popis
Hager Nadproudový jistič B 20A 1P 6kA
Nadproudový jistič MCB B 20A 1P 6kA MBN120E značky Hager, známý také jako instalační jistič, hraje klíčovou roli v elektrických instalacích a zajišťuje bezpečnost přerušením kontinuity obvodu, když proud překročí přípustnou hodnotu.
Model MBN120E chrání před následky přetížení a zkratů do 6kA. Vyznačuje se zpožděným působením, které zajišťuje účinnou ochranu zařízení necitlivých na tepelné přetížení a s nízkými rozběhovými proudy.
Konstrukce jističe MBN120E:
- 1 - ovládací páka
- 2 - zámek
- 3 - pevný kontakt a pohyblivý kontakt
- 4 - připojovací svorky
- 5 - tepelná bimetalová spoušť (přetížení)
- 6 - nastavovací šroub
- 7 - elektromagnetická spoušť (zkratová)
- 8 - zhášecí komora (pro zhášení elektrického oblouku)
SPECIFIKACE
| Parametr | Hodnota |
|---|---|
| Výrobce | HAGER |
| Typ nadproudového jističe | B |
| Jmenovitý proud [A] | 20A |
| Vypínací schopnost [kA] | 6kA |
| Počet chráněných pólů | 1 |
| Počet pólů | 1P |
| Jmenovitá zkratová vypínací schopnost Icn | 6 kA |
| Jmenovité provozní napětí Ue | 230 / 400 V |
| Jmenovitá frekvence | 50 / 60 Hz |
| Typ napájecího napětí | AC |
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovité výdržné rázové napětí Uimp | 4000 V |
| Jmenovitá zkratová vypínací schopnost 230 V 50 Hz | 6 kA |
| Jmenovitý provozní zkratový vypínací proud Ics | 6 kA |
| Maximální ztráta výkonu na pól podle normy | 3 W |
| Celkové ztráty výkonu pro jmenovitý proud | 4,5 W |
| Ztráty výkonu na pól pro jmenovitý proud | 2,79 W |
| Elektrická odolnost (počet cyklů) | 4000 x |
| Mechanická odolnost (počet cyklů) | 20000 x |
| Utahovací moment | 2,8 Nm |
| Typ připojení | se šroubem |
| Kapacita vstupní / výstupní svorky pro pevný vodič (drát) | 1/25 mm² |
| Kapacita vstupní / výstupní svorky pro pružný vodič (lanko) | 1/16 mm² |
| Norma | EN 60898-1 |
| Stupeň ochrany | IP20 |
| Rozměry | 70 x 83 x 17,5 mm |
| Doplňující informace | možnost propojení pomocí hřebenových lišt, klecové svorky: - drát do 25 mm2 |
