Hager Jistič nadproudový B 16A 3P 6kA
produkt nedostupný
přidat do seznamu přání
Popis

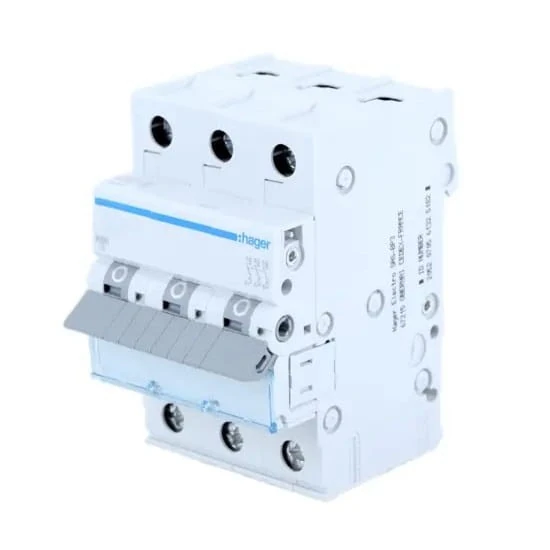

Hager Nadproudový jistič B 16A 3P 6kA
Nadproudový jistič MCB B 16A 3P 6kA MBN316E značky Hager, známý také jako instalační jistič, hraje klíčovou roli v elektrickém systému tím, že zajišťuje ochranu obvodu automatickým odpojením, když proud v obvodu překročí přípustné bezpečné hodnoty.
Toto zařízení účinně chrání instalaci před nadměrným proudem způsobeným přetížením a zkraty, zajišťuje bezpečnost provozu až do úrovně 6kA. Model MBN316E s charakteristikou typu B má vlastnost zpožděného spouštění, což jej činí obzvláště vhodným pro ochranu zařízení nepodléhajících tepelnému přetížení a těch, která generují nízké rozběhové proudy.
- KONSTRUKCE JISTIČE
- ovládací páka
- zámek
- pevný kontakt a pohyblivý kontakt
- připojovací svorky
- tepelná bimetalová spoušť (přetížení)
- nastavovací šroub
- elektromagnetická spoušť (zkrat)
- zhášecí komora (pro zhášení elektrického oblouku)
SPECIFIKACE
| Parametr | Hodnota |
|---|---|
| série a typ | Nadproudový jistič MCB B 16A 3P 6kA MBN316E HAGER |
| počet chráněných pólů | 3 |
| počet pólů | 3 P |
| typ nadproudového jističe | B |
| jmenovitá zkratová vypínací schopnost Icn | 6 kA |
| jmenovité provozní napětí Ue | 230 / 400 V |
| jmenovitá frekvence | 50 / 60 Hz |
| typ napájecího napětí | AC |
| jmenovité izolační napětí Ui | 500 V |
| jmenovité impulzní výdržné napětí Uimp | 4000 V |
| jmenovitá zkratová vypínací schopnost 230 V 50 Hz | 6 kA |
| jmenovitý provozní zkratový vypínací proud Ics | 6 kA |
| maximální ztráta výkonu na pól podle normy | 3,5 W |
| celkové ztráty výkonu pro jmenovitý proud | 8,2 W |
| ztráty výkonu na pól pro jmenovitý proud | 2,8 W |
| elektrická odolnost (počet cyklů) | 4000 x |
| mechanická odolnost (počet cyklů) | 20000 x |
| utahovací moment | 2,8 Nm |
| typ připojení | šroubové |
| kapacita vstupní/výstupní svorky pro tuhý vodič (drát) | 1/25 mm² |
| kapacita vstupní/výstupní svorky pro pružný vodič (lanko) | 1/16 mm² |
| norma | EN 60898-1 |
| stupeň krytí | IP20 |
| rozměry | 70 x 83 x 52,5 mm |
| Hmotnost balení | 0,305 kg |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Charakteristika vypínání | B |
| Typ jističe | nadproudový |
| Jmenovitý proud [A] | 16A |
| Počet pólů | 3P |
| Vypínací schopnost [kA] | 6 kA |
| Značka | HAGER |
