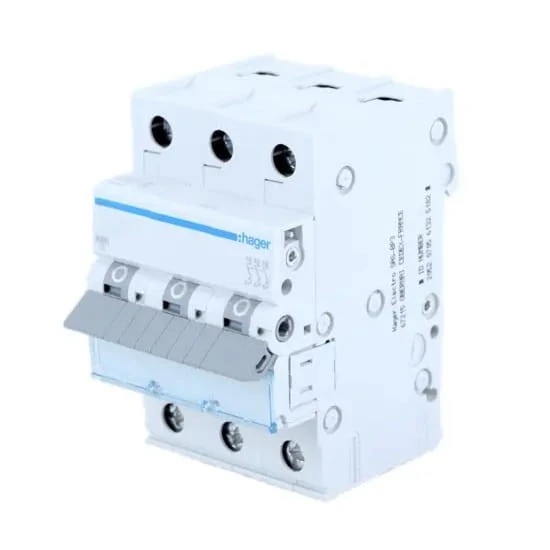

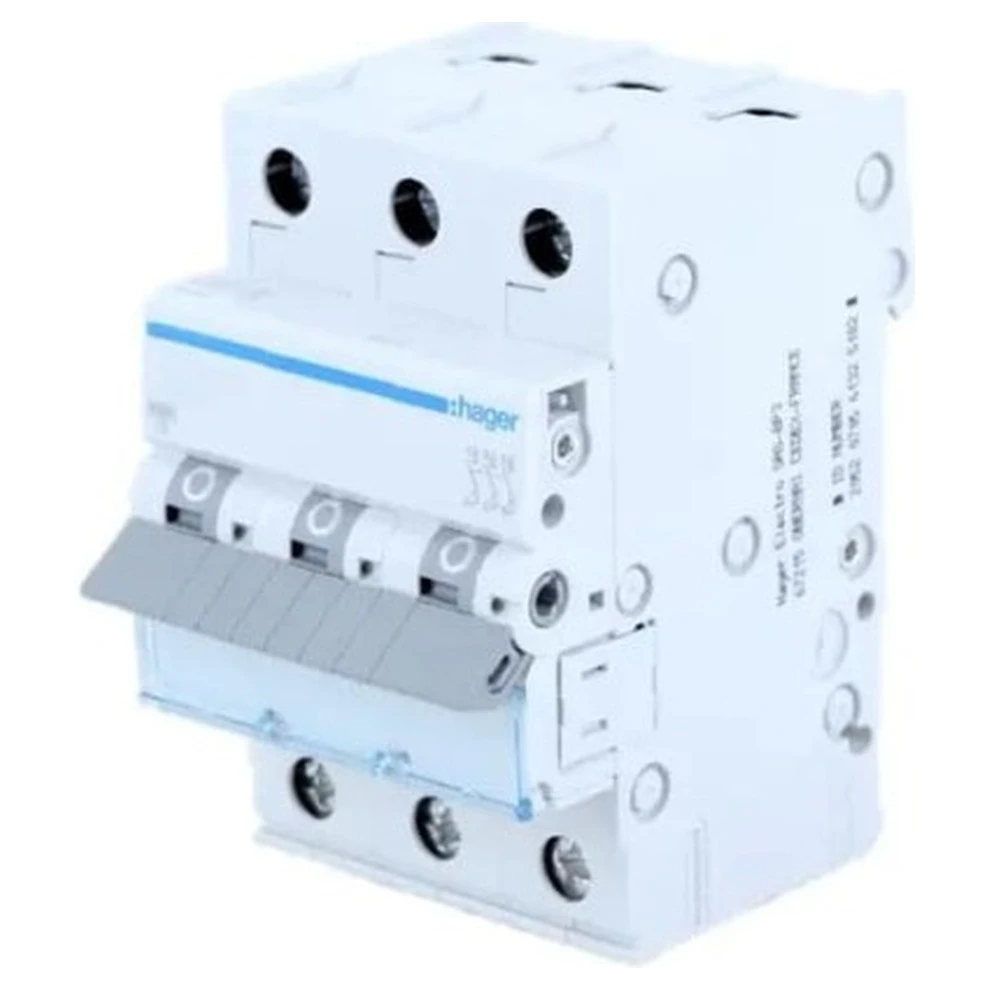

Hager Jistič nadproudový B 10A 3P 6kA
Zanechte zpětnou vazbu k produktu
Jistič nadproudový MCB 3-pólový se jmenovitým proudem 10A a charakteristikou typu B. Vypínací schopnost 6kA, napětí 230/400V AC. Šroubové svorky do 25mm², stupeň krytí IP20.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Charakteristika vypínání B
- Typ jističe nadproudový
- Jmenovitý proud [A] 10A
- Počet pólů 3P
- Vypínací schopnost [kA] 6 kA
- Značka HAGER
Popis
Hager Nadproudový jistič B 10A 3P 6kA
Nadproudový jistič MCB B 10A 3P 6kA MBN310E značky Hager, známý také jako instalační jistič, hraje klíčovou roli v elektrickém systému tím, že zajišťuje ochranu obvodu automatickým odpojením, když proud v obvodu překročí přípustné bezpečné hodnoty.
Toto zařízení účinně chrání instalaci před nadměrným proudem způsobeným přetížením a zkraty, zajišťuje bezpečnost provozu až do úrovně 6kA. Model MBN316E s charakteristikou typu B má vlastnost zpožděného působení, což jej činí obzvláště vhodným pro ochranu zařízení odolných vůči tepelnému přetížení a těch, která generují nízké rozběhové proudy.
- KONSTRUKCE JISTIČE
- ovládací páka
- zámek
- pevný kontakt a pohyblivý kontakt
- připojovací svorky
- tepelná bimetalová spoušť (přetížení)
- nastavovací šroub
- elektromagnetická spoušť (zkrat)
- zhášecí komora (pro zhášení elektrického oblouku)
SPECIFIKACE
| Parametr | Hodnota |
|---|---|
| série a typ | Nadproudový jistič MCB B 10A 3P 6kA MBN310E HAGER |
| počet chráněných pólů | 3 |
| počet pólů | 3 P |
| typ nadproudového jističe | B |
| jmenovitá zkratová vypínací schopnost Icn | 6 kA |
| jmenovité provozní napětí Ue | 230 / 400 V |
| jmenovitá frekvence | 50 / 60 Hz |
| typ napájecího napětí | AC |
| jmenovité izolační napětí Ui | 500 V |
| jmenovité impulzní výdržné napětí Uimp | 4000 V |
| jmenovitá zkratová vypínací schopnost 230 V 50 Hz | 6 kA |
| jmenovitý provozní zkratový vypínací proud Ics | 6 kA |
| maximální ztráta výkonu na pól podle normy | 3 W |
| celkové ztráty výkonu při jmenovitém proudu | 5,8 W |
| ztráty výkonu na pól při jmenovitém proudu | 2 W |
| elektrická odolnost (počet cyklů) | 4000 x |
| mechanická odolnost (počet cyklů) | 20000 x |
| utahovací moment | 2,8 Nm |
| typ připojení | šroubové |
| kapacita vstupní/výstupní svorky pro pevný vodič (drát) | 1/25 mm² |
| kapacita vstupní/výstupní svorky pro pružný vodič (lanko) | 1/16 mm² |
| norma | EN 60898-1 |
| stupeň krytí | IP20 |
| rozměry | 70 x 83 x 52,5 mm |
| hmotnost balení | 0,288 kg |
| doplňující informace | možnost propojení pomocí hřebenových lišt, klecové svorky: - drát do 25 mm2 |
