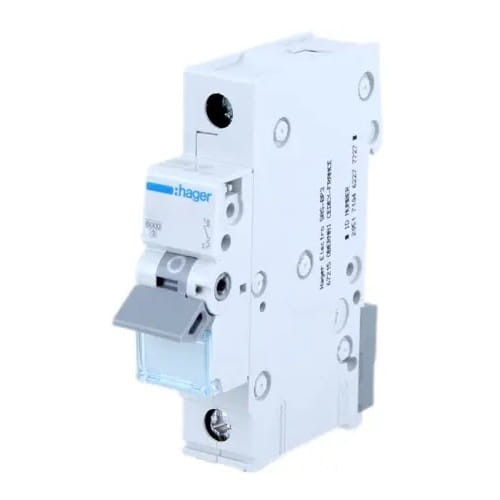

Hager Jistič nadproudový B 10A 1P 6kA
Zanechte zpětnou vazbu k produktu
Nadproudový jistič MCB 1P B10A se zkratovou odolností 6kA. Jmenovité napětí 230/400V AC 50/60Hz, charakteristika B se zpožděným vypínáním. Montáž na lištu DIN 35mm, svorky šroubové 1-25mm². Shoda EN 60898-1, stupeň krytí IP20.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Charakteristika vypínání B
- Typ jističe nadproudový
- Jmenovitý proud [A] 10A
- Počet pólů 1P
- Vypínací schopnost [kA] 6 kA
- Značka HAGER
Popis
Hager Nadproudový jistič B 10A 1P 6kA
Nadproudový jistič MCB B 10A 1P 6kA MBN110E značky Hager, známý také jako instalační jistič, hraje klíčovou roli v elektrických instalacích a zajišťuje bezpečnost přerušením kontinuity obvodu, když proud překročí přípustnou hodnotu.
Model MBN110E chrání před následky nadměrných přetížení (přetížení a zkratů) do 6kA. Vyznačuje se zpožděným působením, které zajišťuje účinnou ochranu zařízení necitlivých na tepelná přetížení a s nízkými rozběhovými proudy.
Konstrukce jističe MBN110E:
- 1 - ovládací páka
- 2 - zámek
- 3 - pevný kontakt a pohyblivý kontakt
- 4 - připojovací svorky
- 5 - tepelná bimetalová spoušť (přetížení)
- 6 - nastavovací šroub
- 7 - elektromagnetická spoušť (zkrat)
- 8 - zhášecí komora (pro zhášení elektrického oblouku)

Konstrukce
| Parametr | Hodnota |
|---|---|
| Počet chráněných pólů | 1 |
| Počet pólů | 1 P |
| Typ nadproudového jističe | B |
Elektrické charakteristiky
| Parametr | Hodnota |
|---|---|
| Jmenovitá zkratová vypínací schopnost Icn | 6 kA |
| Jmenovité provozní napětí Ue | 230/400 V |
| Jmenovitá frekvence | 50/60 Hz |
| Typ napájecího napětí | AC |
Napětí
| Parametr | Hodnota |
|---|---|
| Jmenovité izolační napětí Ui | 500 V |
| Jmenovité impulsní výdržné napětí Uimp | 4000 V |
Proud
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud | 10A |
| Jmenovitá zkratová vypínací schopnost 230 V 50 Hz | 6 kA |
| Jmenovitá provozní zkratová vypínací schopnost Ics | 6 kA |
Výkon
| Parametr | Hodnota |
|---|---|
| Maximální ztráta výkonu na pól podle normy | 3 W |
| Celkové ztráty výkonu při jmenovitém proudu | 2,75 W |
| Ztráty výkonu na pól při jmenovitém proudu | 2,75 W |
Odolnost
| Parametr | Hodnota |
|---|---|
| Elektrická odolnost (počet cyklů) | 4000 |
| Mechanická odolnost (počet cyklů) | 20000 |
Rozměry
| Parametr | Hodnota |
|---|---|
| Hloubka produktu | 70 mm |
| Výška produktu | 83 mm |
| Šířka produktu | 17,5 mm |
Instalace / Montáž
| Parametr | Hodnota |
|---|---|
| Utahovací moment | 2,8Nm |
Připojení
| Parametr | Hodnota |
|---|---|
| Typ připojení | se šroubem |
| Kapacita vstupní/výstupní svorky pro tuhý vodič (drát) | 1/25 mm² |
| Kapacita vstupní/výstupní svorky pro pružný vodič (lanko) | 1/16 mm² |
Bezpečnost
| Parametr | Hodnota |
|---|---|
| Norma | EN 60898-1 |
| Stupeň ochrany | IP20 |
