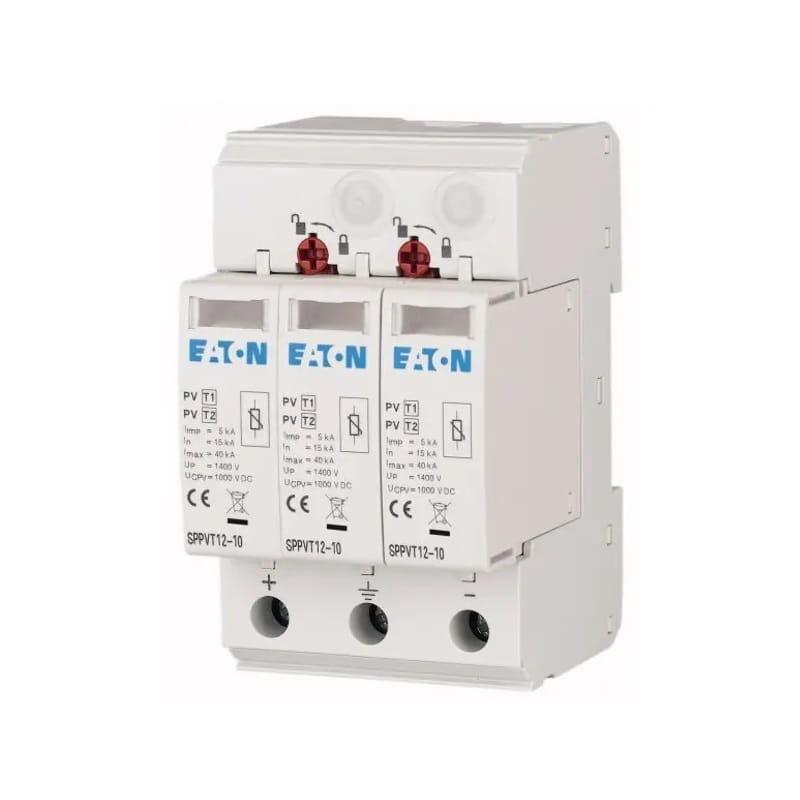

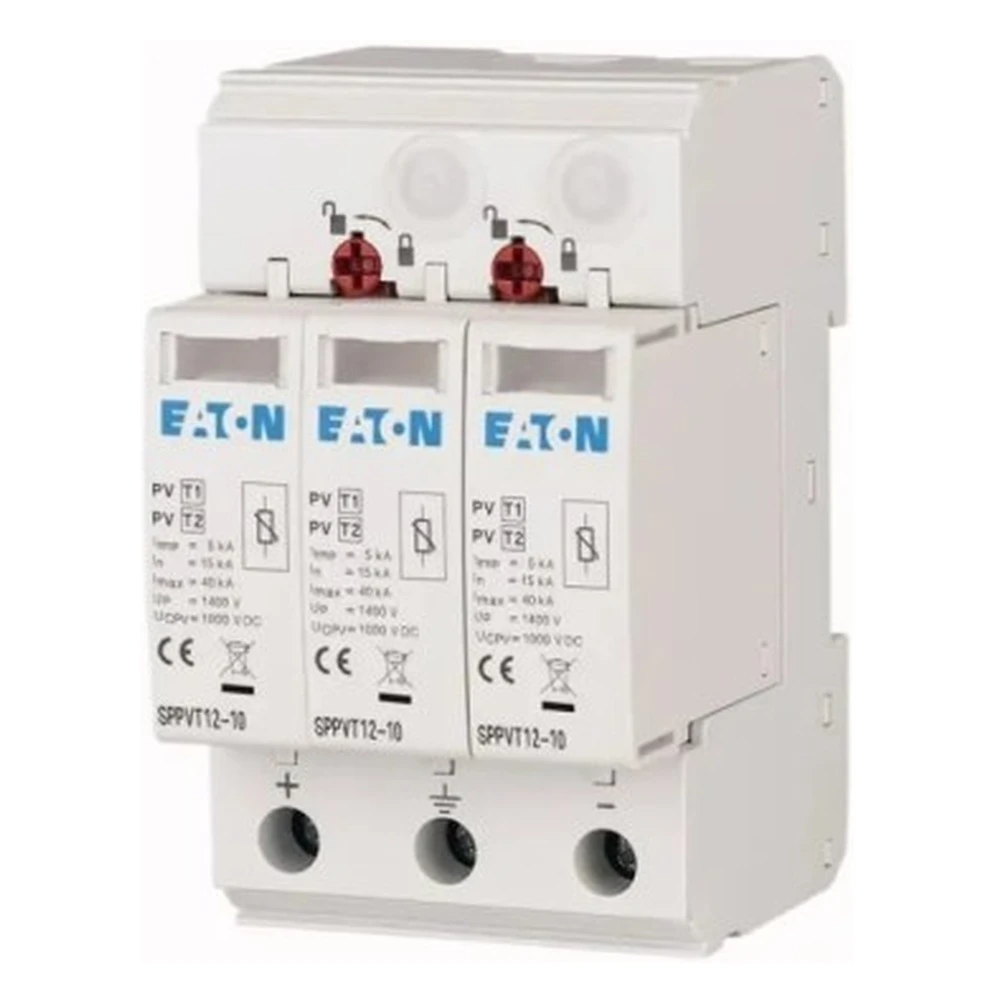

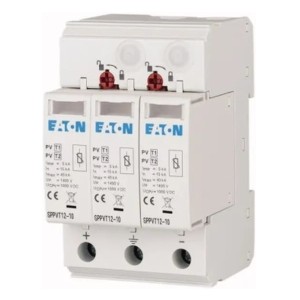

Eaton Přepěťová ochrana PV DC Typ 1+2 (Třída B+C) 1000V 2P+N 15kA 3,7kV
Zanechte zpětnou vazbu k produktu
Svodič přepětí DC Typ 1+2 pro fotovoltaické instalace 1000V 2P+N, vybíjecí proud 15kA, úroveň ochrany 3,7kV. Vyměnitelné vložky, optický indikátor sepnutí, odolnost 40kA, montáž na lištu DIN TH-35.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] ograniczniki-przepiec #93
- Aplikace DC (fotovoltaický)
- Typ přepěťové ochrany (třída SPD) T1+T2 (B+C)
- Jmenovité napětí [V] 1000V DC
- Počet pólů 2P+N
- Bleskový proud (Iimp/In) [kA] 15 kA
- Značka EATON
- Ochranná úroveň (Up) [kV] 3,7 kV
Popis
Omezovač přepětí PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Omezovač přepětí PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON je zařízení navržené k ochraně elektrických instalací před přepětím, které může vzniknout v důsledku atmosférických výbojů nebo poruch v přenosové síti.
Funkcí tohoto omezovače je zkrácení doby průtoku a omezení frekvence následného proudu, což má za cíl ochranu síťových komponentů. Tento ochranný prvek je speciálně přizpůsoben pro použití ve fotovoltaických instalacích PV, jak uzemněných, tak neuzemněných. Nabízí vyměnitelné vložky a optické indikátory, které signalizují jeho aktivaci.
Série omezovačů SPPVT se vyznačuje odolností vůči výbojovému proudu až 40 kA a má zkratovou odolnost ISCPV až 1000 A, což z nich činí spolehlivou volbu pro zajištění bezpečnosti fotovoltaických systémů.
Specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | EATON |
| Pro síť | DC (Fotovoltaické PV) |
| Třída ochrany | B+C (Typ 1+2) |
| Počet pólů | 3 |
| Jmenovitý výbojový proud (In) | 15kA |
| Napěťová úroveň ochrany | 3,7kV |
| Šířka vyjádřená počtem modulů | 3 |
| Jmenovité provozní napětí | 1000 V |
| Stupeň krytí IP | IP20 |
| Maximální výbojový proud | 40 kA |
| Konfigurace sítě | IT |
| Počet vodičů | 2 |
| Jmenovitý výbojový proud - špičková hodnota (8/20) | 15 kA |
| Jmenovité napětí DC | 1000 V |
| Maximální výbojový proud (8/20) | 40 kA |
| Nejvyšší trvalé provozní napětí DC | 1050 V |
| Způsob montáže | montážní lišta DIN TH-35 mm |
| Velikost | 3 moduly |
| Maximální napětí fotovoltaické instalace | 1050 V |
| Maximální průřez vodiče (jedno-/vícežilového) | 35 mm² |
| Maximální průřez pružného vodiče | 25 mm² |
| Signalizace aktivace na zařízení | optická |
| Typ 2 | ANO |
