Držák skla 8-21,52mm dvojitý fi 50/M10 L=170mm AISI 304 satén

Přejít na zpětnou vazbu k produktu

Dvojitý bodový držák skla fi 50 mm, délka 170 mm, rozteč os 120 mm. Ocel AISI 304 satén, tloušťka skla 8–21,52 mm, závit M10.

Přejít na úplný popis
s DPH bez DPH
Cena 302,22 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Dostupnost:
Dočasně nedostupné
Nedostupné

Vlastnosti produktu

[PIM] uchwyty-do-szkla-punktowe #125

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážní systém Plochý
  • Tloušťka skla [mm] 8-21,52

Popis

Dvojitý držák skla fi 50 mm L=170 mm – nerezová ocel AISI 304 satén

Dvojitý bodový držák skla o průměru fi 50 mm a délce 170 mm, určený pro montáž skleněných tabulí o tloušťce od 8 do 21,52 mm do nerezových zábradlí. Zajišťuje tuhost konstrukce a účinnou stabilizaci skleněných výplní při zachování moderní, minimalistické estetiky.

Držák je vyroben z nerezové oceli AISI 304 v saténovém provedení, což zaručuje vysokou odolnost proti korozi a elegantní, nenápadný vzhled. Konstrukce se dvěma upevňovacími body na společné ploché tyči — s roztečí os 120 mm — zajišťuje rovnoměrné rozložení zatížení a spolehlivé uchycení skleněného panelu.

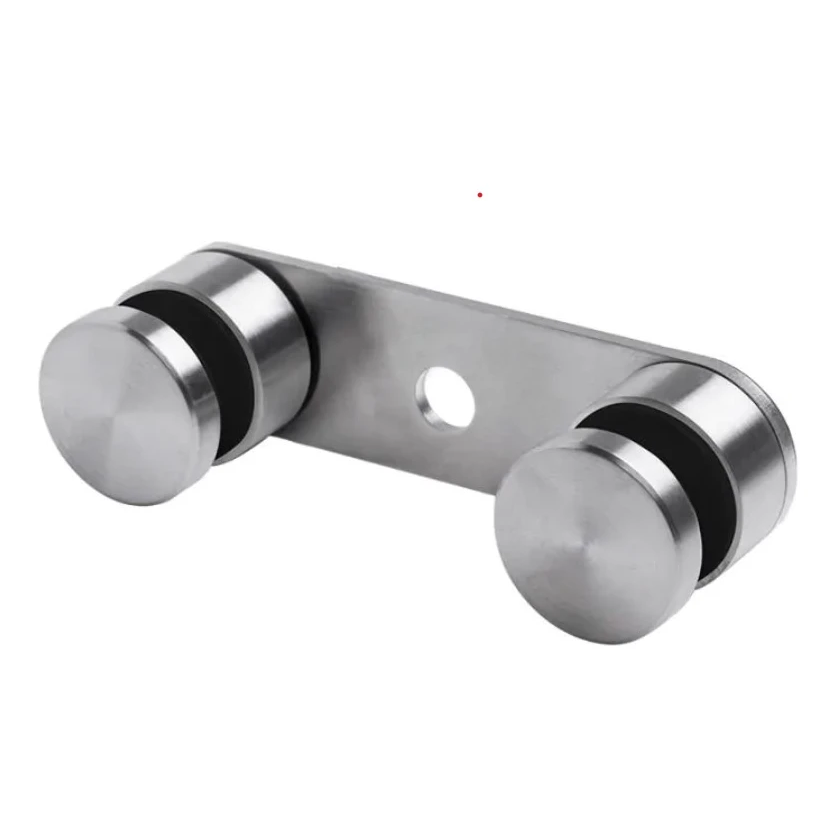

Dvojitý bodový držák skla fi 50 mm z nerezové oceli v saténovém provedení
Dvojitý bodový držák skla fi 50 mm z nerezové oceli v saténovém provedení

Použití a montáž

Bodové držáky skla se běžně používají ve skleněných zábradlích, která se vyznačují vysokou estetikou a maximálním využitím denního světla. Držák má centrální montážní otvor o průměru ø11 mm a závit M10, umožňující stabilní uchycení k nosné konstrukci. Imbusové šrouby umožňují přesné nastavení přítlaku skla bez nutnosti demontáže celého držáku — což výrazně urychluje montážní práce a usnadňuje případné korekce na stavbě.

Držák vyžaduje použití gumových těsnění, která je třeba zvolit podle tloušťky montovaného skla. Těsnění jsou dostupná jako samostatné příslušenství — díky tomu může instalatér flexibilně přizpůsobit sadu konkrétní tloušťce tabule v rozsahu 8–21,52 mm.

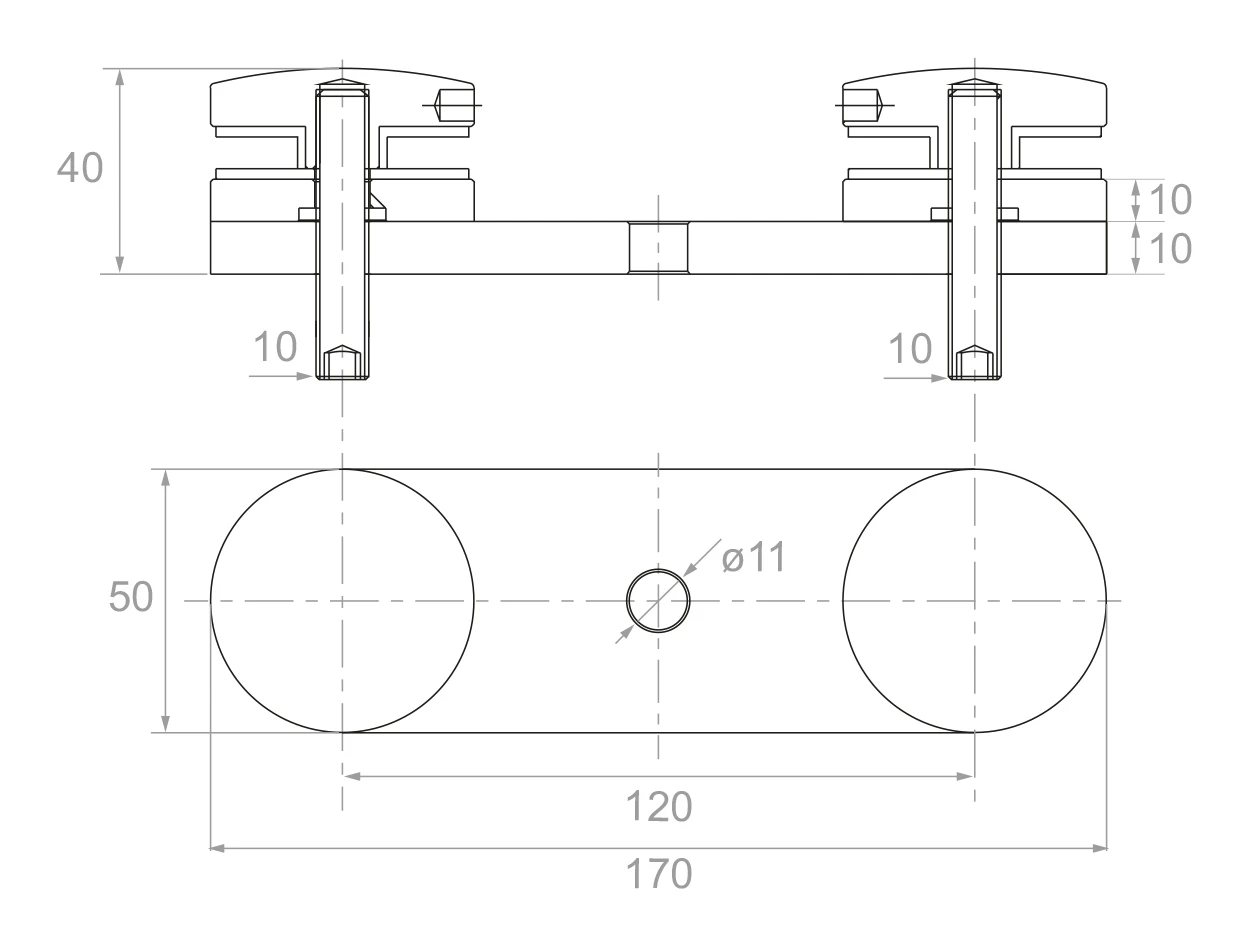

Výkres s rozměry dvojitého držáku skla – pohled zepředu a shora s kótami
Výkres s rozměry dvojitého držáku skla – pohled zepředu a shora s kótami

Rozměry a technické parametry

  • Materiál: nerezová ocel AISI 304
  • Provedení: satén
  • Celková délka: 170 mm
  • Průměr přítlačných disků: fi 50 mm
  • Rozteč os držáků: 120 mm
  • Celková výška: 40 mm
  • Tloušťka ploché tyče: 10 mm
  • Mezera pro sklo: 10 mm
  • Průměr centrálního otvoru: ø11 mm
  • Upevňovací závit: M10
  • Tloušťka montovaného skla: 8–21,52 mm
  • Typ: univerzální
  • Hmotnost: 1,17 kg
  • EAN: 5903313205610

Klíčové výhody pro instalatéra

  • Dvojitý upevňovací bod na jednom prvku — rychlejší montáž a menší počet otvorů v nosné konstrukci
  • Nastavení přítlaku imbusovými šrouby bez demontáže — pohodlí a přesnost na stavbě
  • Široký rozsah tloušťky skla (8–21,52 mm) — univerzálnost použití při různých projektech
  • Ocel AISI 304 v saténu — trvanlivost, odolnost proti korozi a elegantní vzhled
  • Těsnění volena samostatně — flexibilní přizpůsobení konkrétní tloušťce tabule
