PSG

Držák skla 8-10 mm 60x60x28 mm AISI 304. plochý systém, satén

Přejít na zpětnou vazbu k produktu

Středový boční držák 60×60×28 mm z oceli AISI 304 v provedení satén, pro sklo 8–10,38 mm, montážní otvor Ø8,5 mm, imbusové šrouby A4-70.

Přejít na úplný popis
s DPH bez DPH
Cena 147,17 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál AISI 316
  • Povrchová úprava Satén
  • Montážní systém Plochý
  • Tloušťka skla [mm] 8-10,38

Popis

Držák skla 60×60×28 středový – ocel AISI 304, boční uchycení

Středový držák skla 60×60×28 mm s bočním uchycením — robustní řešení pro montáž skleněných tabulí tloušťky 8–10,38 mm do zábradlí, příček a interiérových příček. Vyroben z nerezové oceli AISI 304 v provedení satén, zajišťuje vysokou odolnost proti korozi a elegantní, moderní vzhled.

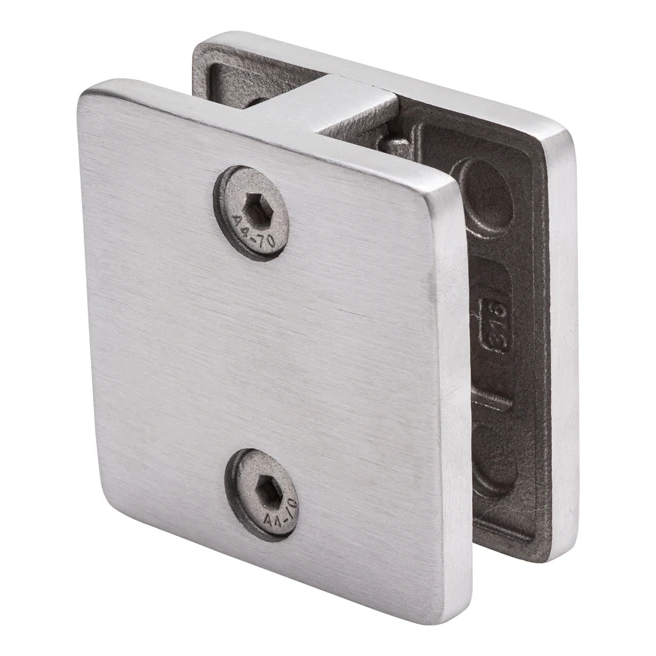

Držák skla 60×60×28 mm – pohled ze strany imbusových šroubů
Držák skla 60×60×28 mm – pohled ze strany imbusových šroubů

Držák je určen pro boční uchycení na rovných površích. Konstrukce se skládá ze dvou polovin svírajících sklo, stažených imbusovými šrouby A4-70, které umožňují přesné nastavení přítlaku bez nutnosti demontáže celého držáku. Centrální montážní otvor zajišťuje spolehlivé připevnění k nosné konstrukci.

Použití a omezení

Držák je určen především pro vnitřní použití. V případě venkovních zábradlí je nutné použít dodatečné podpěrné konzoly přidržující tabuli nebo použít držák ze série K2, který má vestavěné zajištění proti vysunutí tabule.

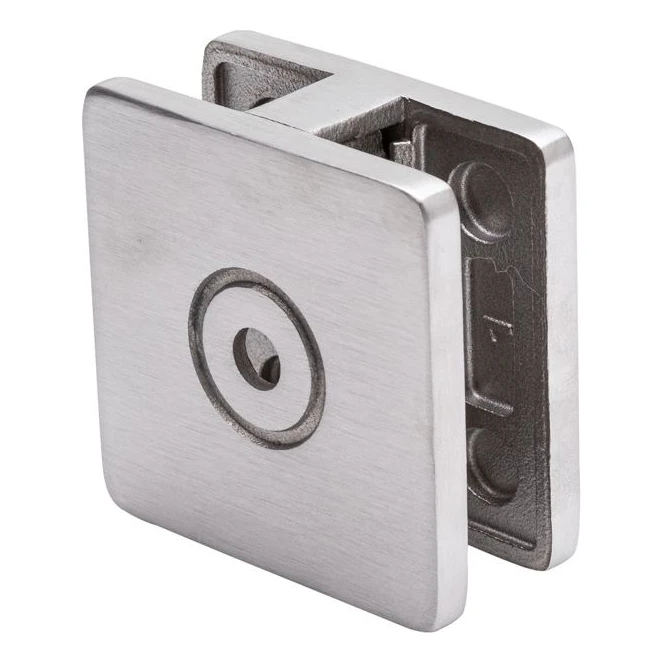

Držák skla 60×60×28 mm – pohled ze strany montážního otvoru
Držák skla 60×60×28 mm – pohled ze strany montážního otvoru

Rozměry a technické parametry

  • Vnější rozměry (D × V × Š): 60 × 60 × 28 mm
  • Drážka pro sklo (a): 23 mm
  • Tloušťka montovaného skla: 8–10,38 mm
  • Průměr montážního otvoru: Ø 8,5 mm
  • Průměr zahloubení: Ø 16 mm / Ø 20 mm
  • Materiál: nerezová ocel AISI 304
  • Šrouby: imbusové A4-70 (kyselinovzdorné)
  • Povrchová úprava: satén
  • Určení: rovný povrch
  • Typ uchycení: boční, středové
  • Hmotnost: 0,33 kg
  • Objem: 56,7 cm³

Výkresová dokumentace

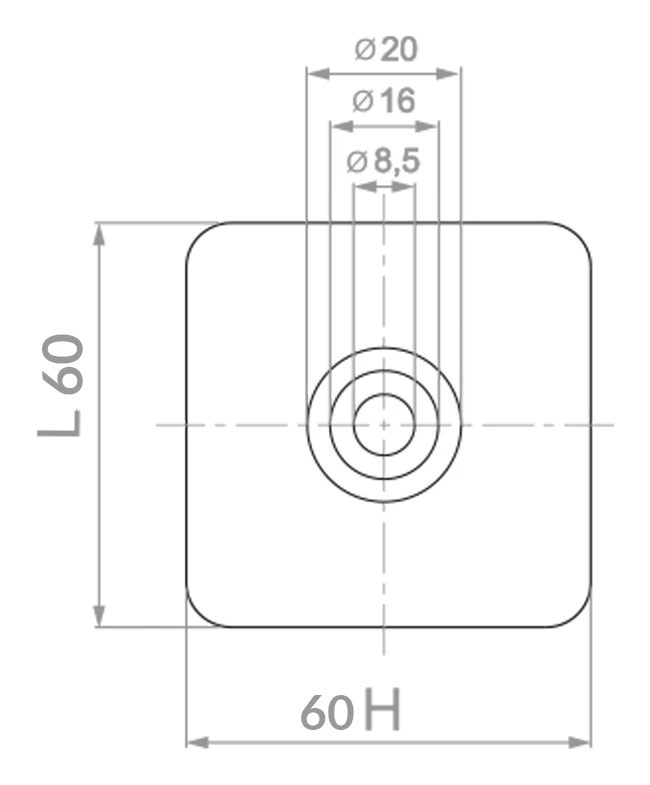

Výkres držáku skla – pohled zepředu, rozměry 60×60 mm, otvory Ø8,5/Ø16/Ø20
Výkres držáku skla – pohled zepředu, rozměry 60×60 mm, otvory Ø8,5/Ø16/Ø20

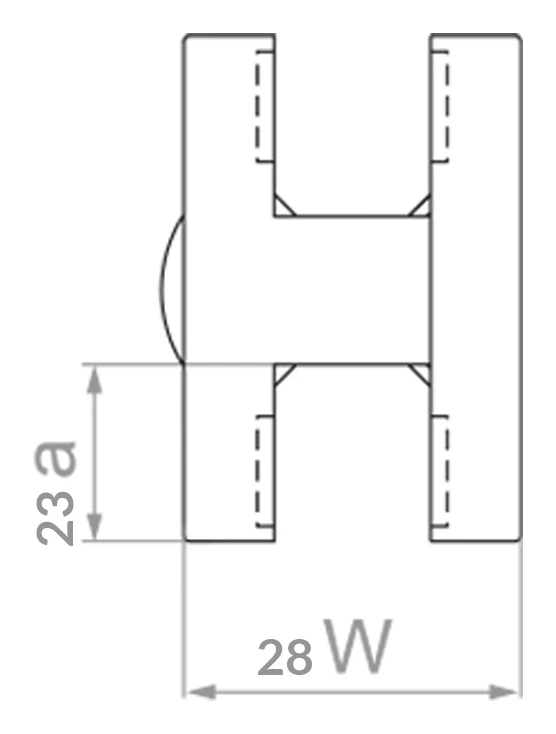

Výkres držáku skla – pohled z boku, šířka 28 mm, drážka pro sklo 23 mm
Výkres držáku skla – pohled z boku, šířka 28 mm, drážka pro sklo 23 mm

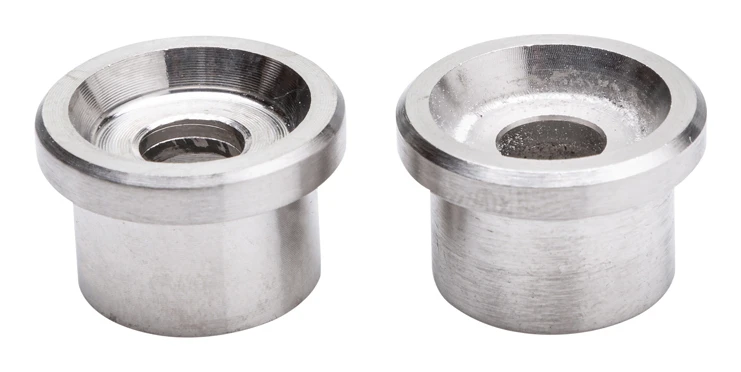

Distanční pouzdra z nerezové oceli přiložená k držáku
Distanční pouzdra z nerezové oceli přiložená k držáku

Gumová těsnění — nezbytné příslušenství

Pro správnou montáž držáku jsou nutné dvě sady speciálních gumových těsnění, která je třeba zvolit podle tloušťky montovaného skla. Těsnění chrání tabuli před přímým kontaktem s ocelí, eliminují riziko prasknutí a zajišťují rovnoměrný přítlak. Těsnění jsou dostupná jako samostatné příslušenství — nezapomeňte je objednat společně s držákem.

Montážní schémata

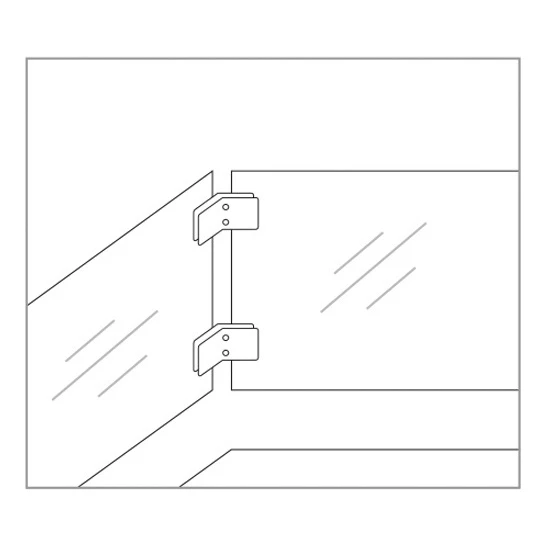

Montážní schéma držáku skla – boční uchycení na rohu
Montážní schéma držáku skla – boční uchycení na rohu

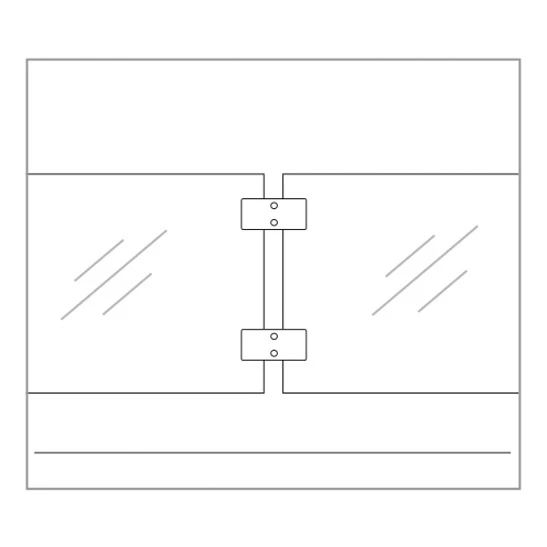

Montážní schéma držáku skla – boční uchycení na rovném povrchu
Montážní schéma držáku skla – boční uchycení na rovném povrchu

Výše uvedená schémata znázorňují typická použití držáku: montáž na hranu stěny (roh) a montáž na rovný boční povrch. V obou případech držák zajišťuje stabilní podepření skleněné tabule při zachování estetického, minimalistického vzhledu.
