PSG

Držák skla 6-12,76 mm 90° čtvercový 72x45x30 mm pin AISI 304 satén

Přejít na zpětnou vazbu k produktu

Rohový držák skla 90° čtvercový z oceli AISI 304 v saténovém provedení, pro tabule 6–12,76 mm. V sadě zajišťovací pin. Rozměry 72×45×30 mm, hmotnost 0,66 kg.

Přejít na úplný popis
s DPH bez DPH
Cena 344,78 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem (velké množství)
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážní systém Plochý
  • Tloušťka skla [mm] 6-12,76

Popis

Rohový držák skla 90° čtvercový AISI 304 satén 72×45 mm

Rohový držák skla 90° ve čtvercovém provedení — spolehlivé spojení dvou tabulí tvrzeného nebo laminovaného skla v pravém úhlu. Vyrobený z nerezové oceli AISI 304 v saténovém povrchu, držák se uplatní jako prvek balkonových a terasových zábradlí i vnitřních skleněných konstrukcí. Součástí balení je zajišťovací pin, který zabraňuje náhodnému vysunutí tabule skla z držáku.

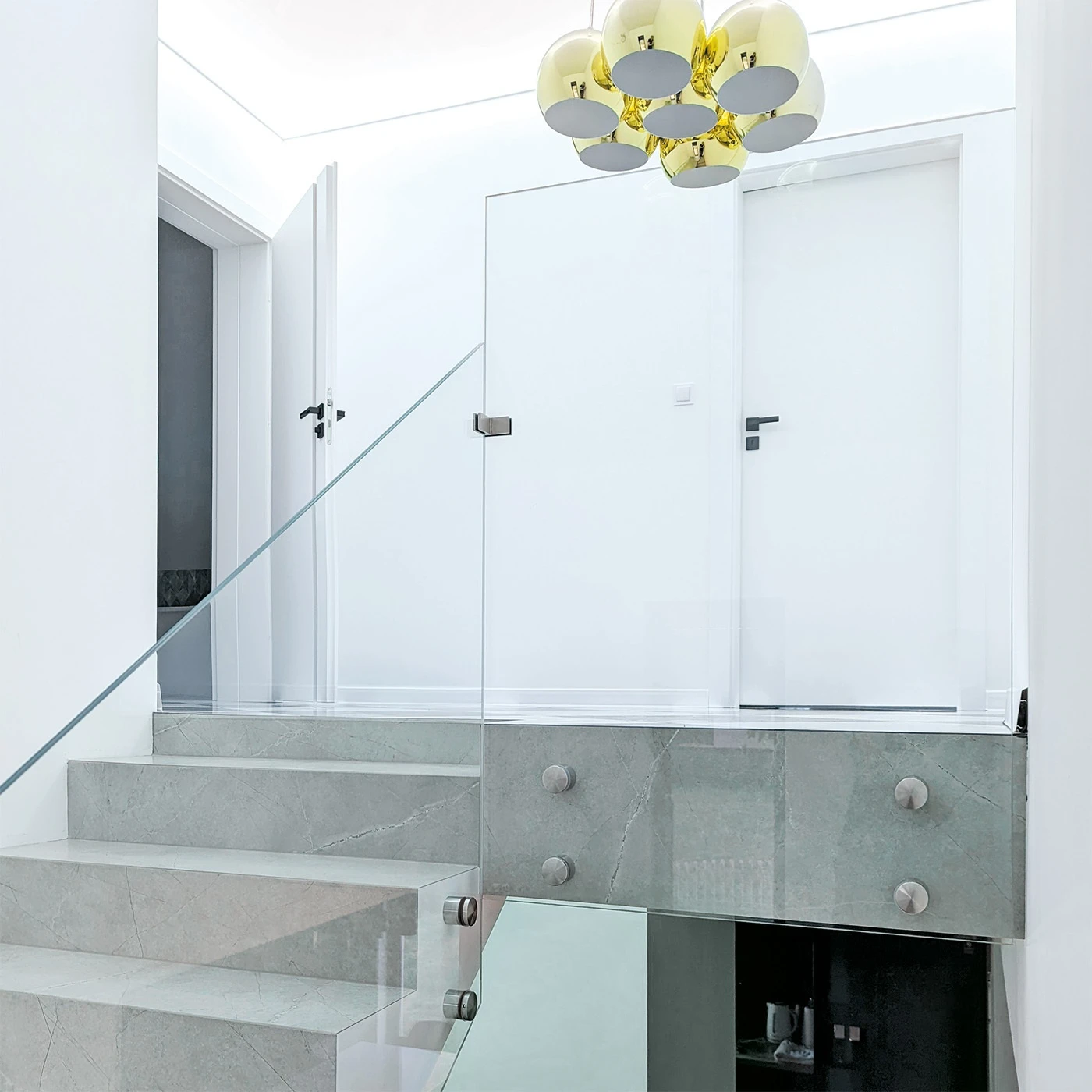

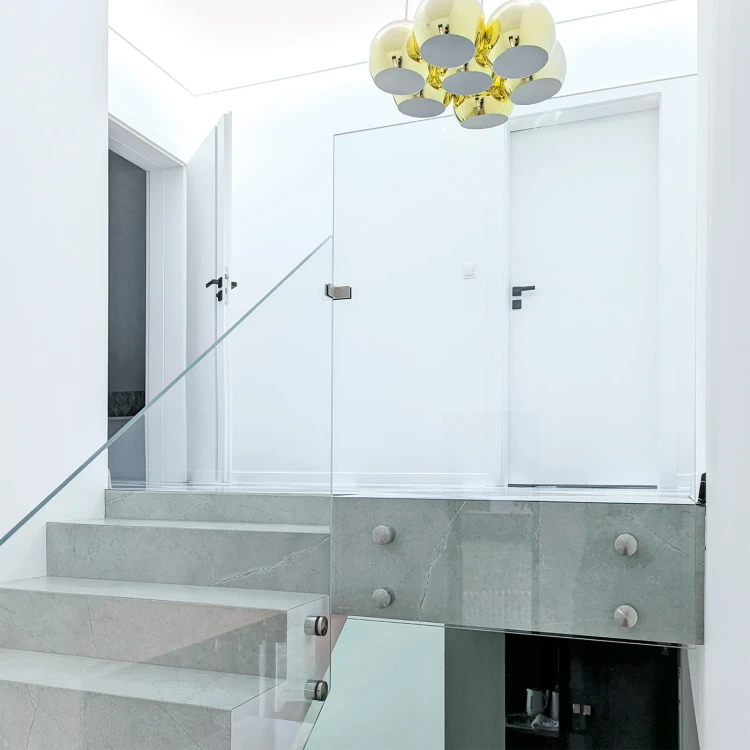

Skleněné zábradlí na schodišti s bodovými držáky — příklad použití
Skleněné zábradlí na schodišti s bodovými držáky — příklad použití

Profesionální využití

Držák je určen pro montáž tabulí skla o tloušťce od 6 mm do 12,76 mm, což zahrnuje jak jednoduchá tvrzená skla, tak vícevrstvá laminovaná skla (VSG). Rohová konstrukce 90° umožňuje budování zábradlí v rozích balkonů, teras, schodišť a mezipater. Díky použití nerezové oceli AISI 304 si držák zachovává trvanlivost a estetiku jak uvnitř budovy, tak i na exteriéru.

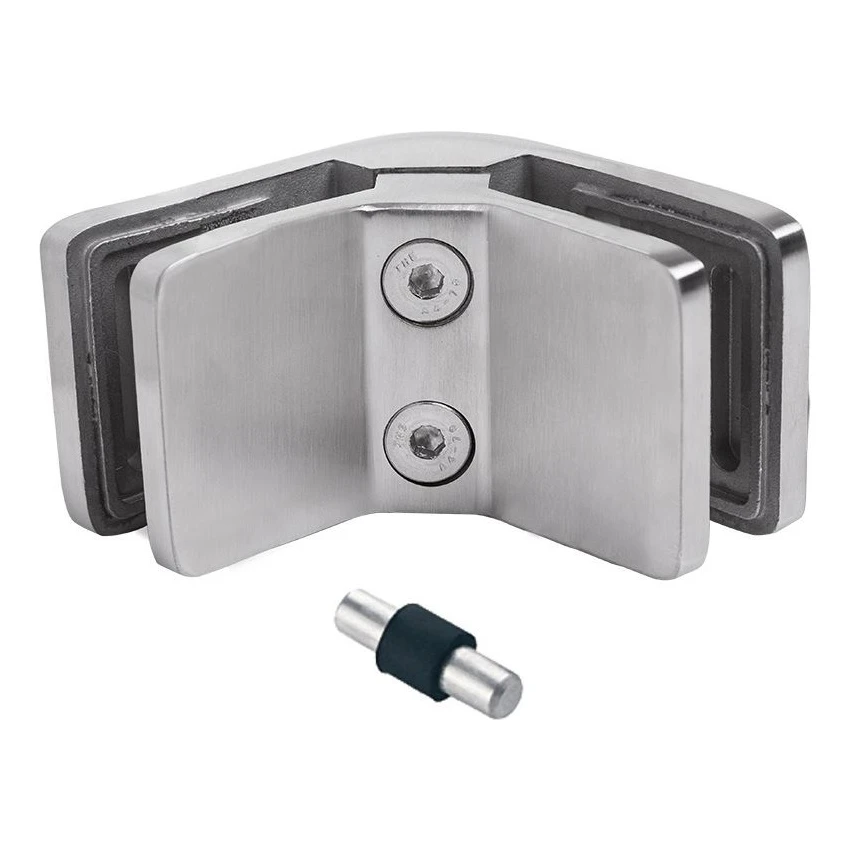

Rohový držák skla 90° — pohled zepředu s viditelnými imbusovými šrouby a zajišťovacím pinem
Rohový držák skla 90° — pohled zepředu s viditelnými imbusovými šrouby a zajišťovacím pinem

Konstrukce a nastavení

Držák je vybaven imbusovými šrouby, které umožňují přesné nastavení přítlaku tabule skla bez nutnosti demontáže celého prvku. Přiložený zajišťovací pin stabilizuje tabuli a chrání ji před náhodným vysunutím, což je klíčové pro bezpečnost konstrukce. Držák vyžaduje použití gumových těsnění — je nutné zvolit správnou tloušťku těsnění odpovídající tloušťce montovaného skla. Těsnění jsou dostupná jako samostatné příslušenství.

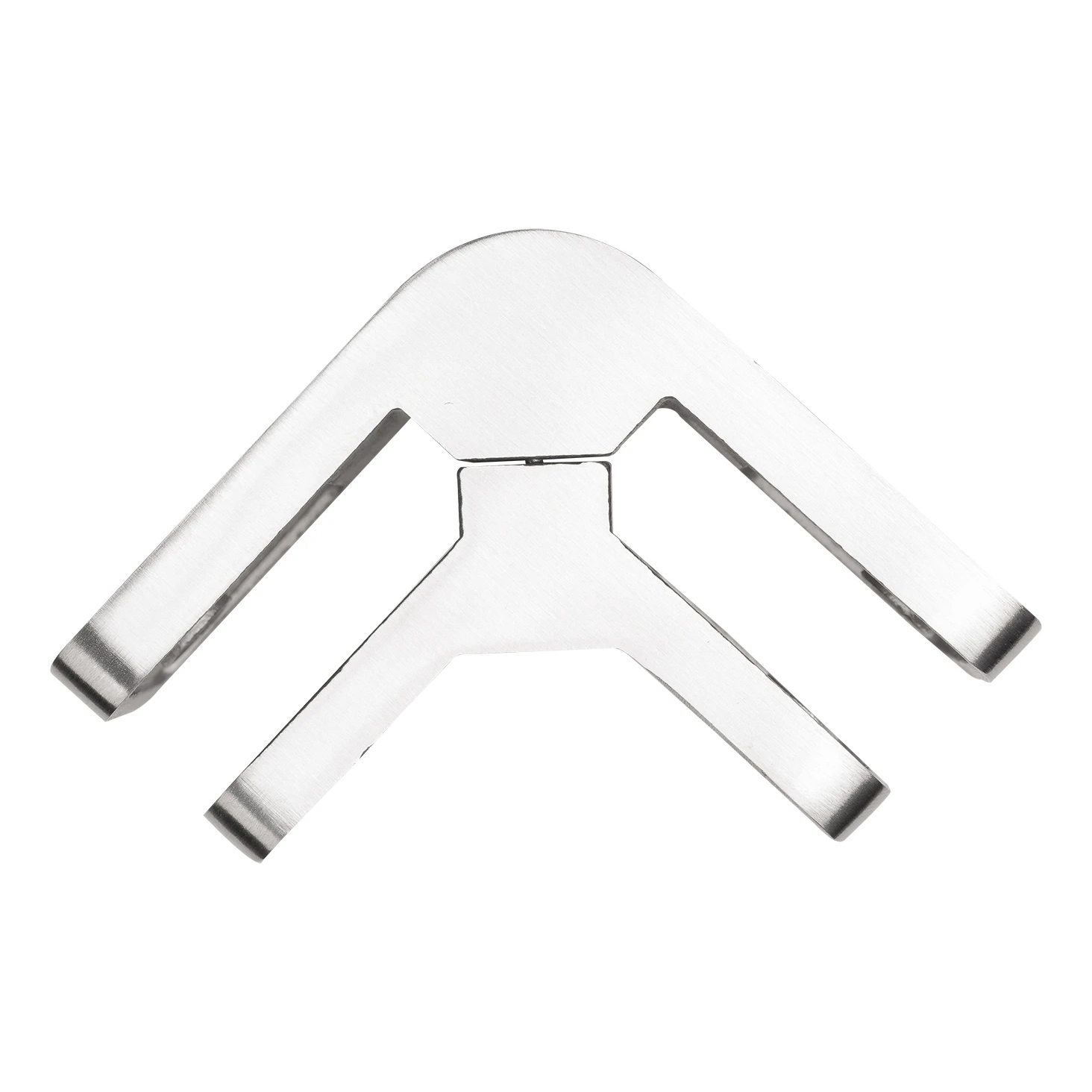

Rohový držák skla 90° — pohled shora, motýlkový tvar
Rohový držák skla 90° — pohled shora, motýlkový tvar

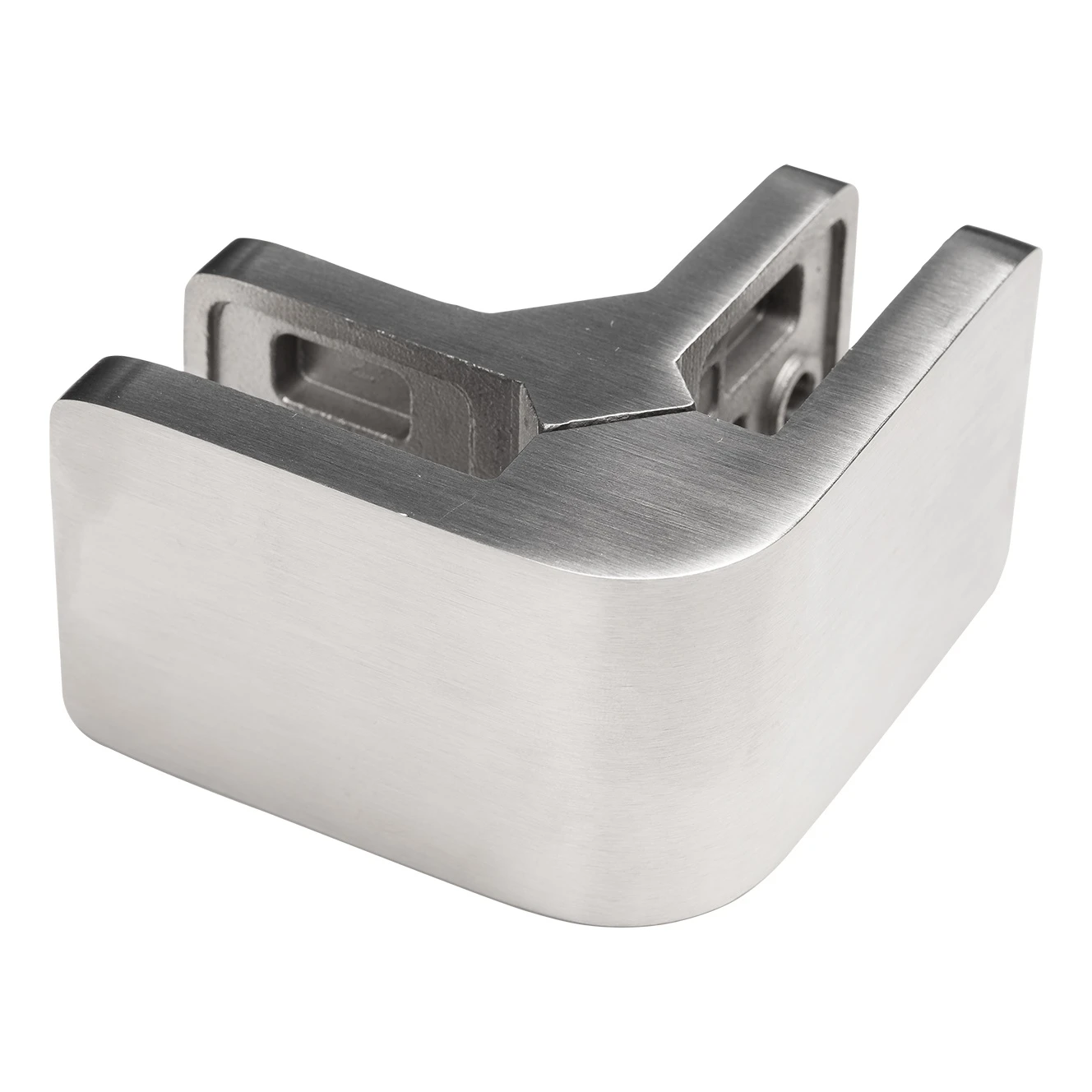

Rohový držák skla 90° — perspektivní pohled s viditelným montážním otvorem
Rohový držák skla 90° — perspektivní pohled s viditelným montážním otvorem

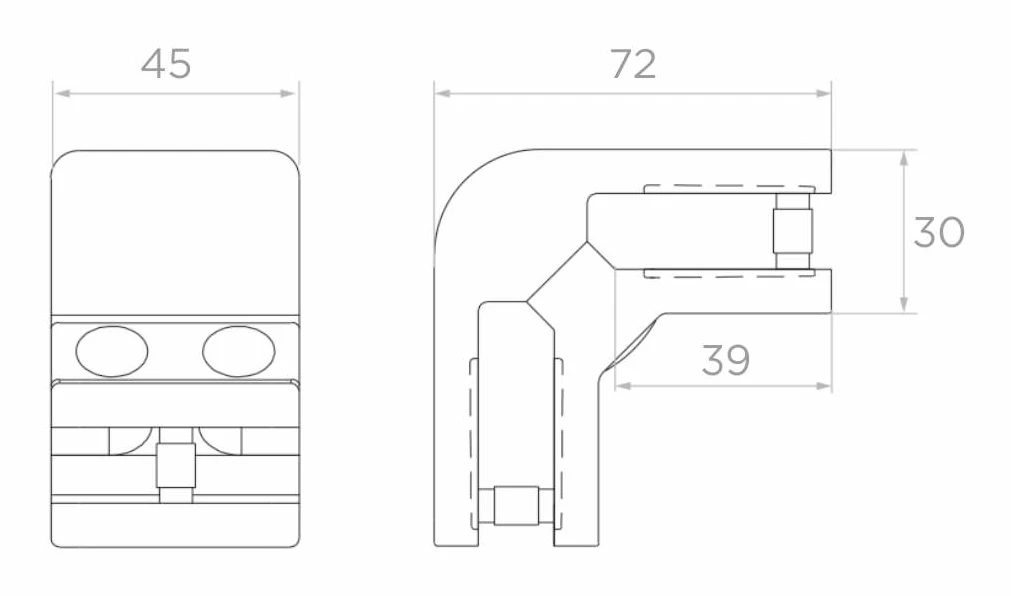

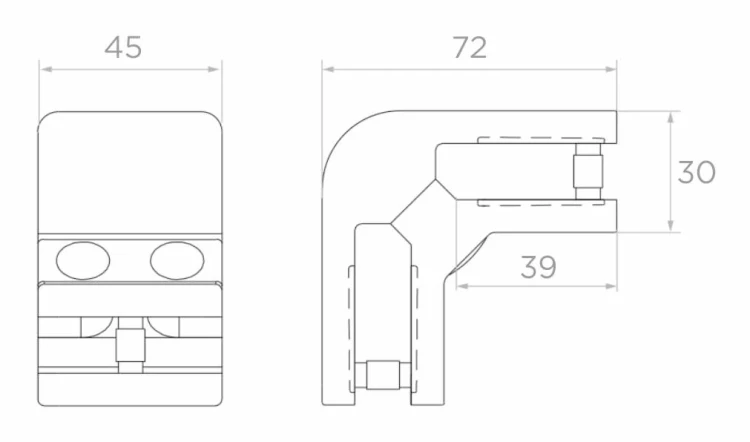

Výkres s rozměry rohového držáku skla 90° s rozměry 72×45×30 mm
Výkres s rozměry rohového držáku skla 90° s rozměry 72×45×30 mm

Rozměry a technické údaje

  • Typ: rohový držák 90°, čtvercový
  • Materiál: nerezová ocel AISI 304
  • Povrch: satén
  • Tloušťka skla: 6–12,76 mm
  • Vnější délka ramene (L): 72 mm
  • Výška (H): 45 mm
  • Šířka (tloušťka profilu): 30 mm
  • Vnitřní délka ramene: 39 mm
  • Hmotnost: 0,66 kg
  • Objem: 233,28 cm³
  • Součástí balení: zajišťovací pin
  • Požadované příslušenství: gumová těsnění (volí se podle tloušťky skla, prodávána samostatně)
  • EAN: 5901289671170

Výhody pro montážníka

  • Univerzální rozsah tloušťky skla 6–12,76 mm — jeden držák pro mnoho typů tabulí
  • Nastavení přítlaku imbusovými šrouby bez demontáže — rychlá korekce přímo na stavbě
  • Zajišťovací pin v balení — dodatečné zajištění tabule proti vysunutí
  • Nerezová ocel AISI 304 se saténovým povrchem — odolnost proti korozi a estetický, moderní vzhled
  • Zajišťuje tuhost konstrukce a stabilizuje tabuli skla v rohu zábradlí
