PSG

Držák skla 6-10,76 mm 50x40x26 mm pin system 42,4 mm zamak surový

Přejít na zpětnou vazbu k produktu

Držák pro skleněné panely tloušťky 6–10,76 mm z zamaku, montovaný na trubku ø42,4 mm. Rozměry 50×40×26 mm, otvor ø8,5 mm, povrch v surovém stavu.

Přejít na úplný popis
s DPH bez DPH
Cena 44,22 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem (velké množství)
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál Zamak
  • Povrchová úprava Surový
  • Montážní systém 42,4 mm
  • Tloušťka skla [mm] 6-10,76

Popis

Držák skla 50×40 mm zamak – systém trubky 42,4 mm, sklo 6–10,76 mm

Držák skla 50×40×26 mm ze zamaku je robustní upevňovací prvek určený k montáži skleněných panelů o tloušťce od 6 do 10,76 mm. Díky konstrukci přizpůsobené trubce o průměru 42,4 mm je držák ideálním řešením pro zábradlí, oplocení a skleněné příčky — jak v interiéru, tak v exteriéru budov.

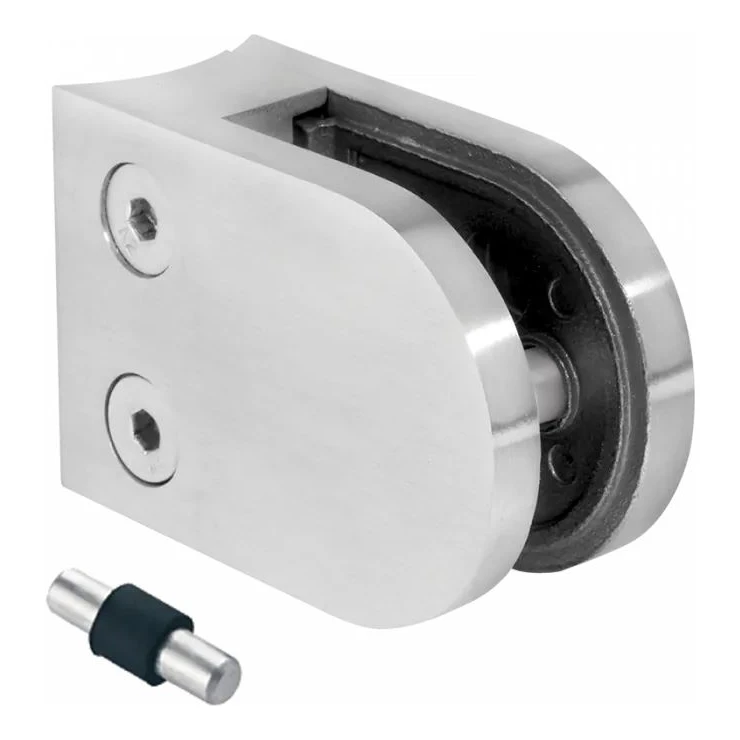

Držák skla ze zamaku se zajišťovacím pinem – pohled na produkt
Držák skla ze zamaku se zajišťovacím pinem – pohled na produkt

Konstrukce a montáž

Držák se montuje metodou našroubování na trubku o průměru 42,4 mm. Montážní otvor o průměru ø8,5 mm s osovým odsazením 38 mm od čela zajišťuje přesné polohování na sloupku. Součástí sady je zajišťovací pin, který stabilizuje držák na trubce a zabraňuje jeho otáčení. Imbusové šrouby umožňují regulaci přítlaku skla bez demontáže celého držáku, což výrazně urychluje montážní práce i případnou údržbu.

Povrch držáku je surový (nelakovaný), což umožňuje libovolné dokončení povrchové úpravy — doporučuje se práškové lakování, díky kterému lze barvu přizpůsobit individuálním požadavkům projektu.

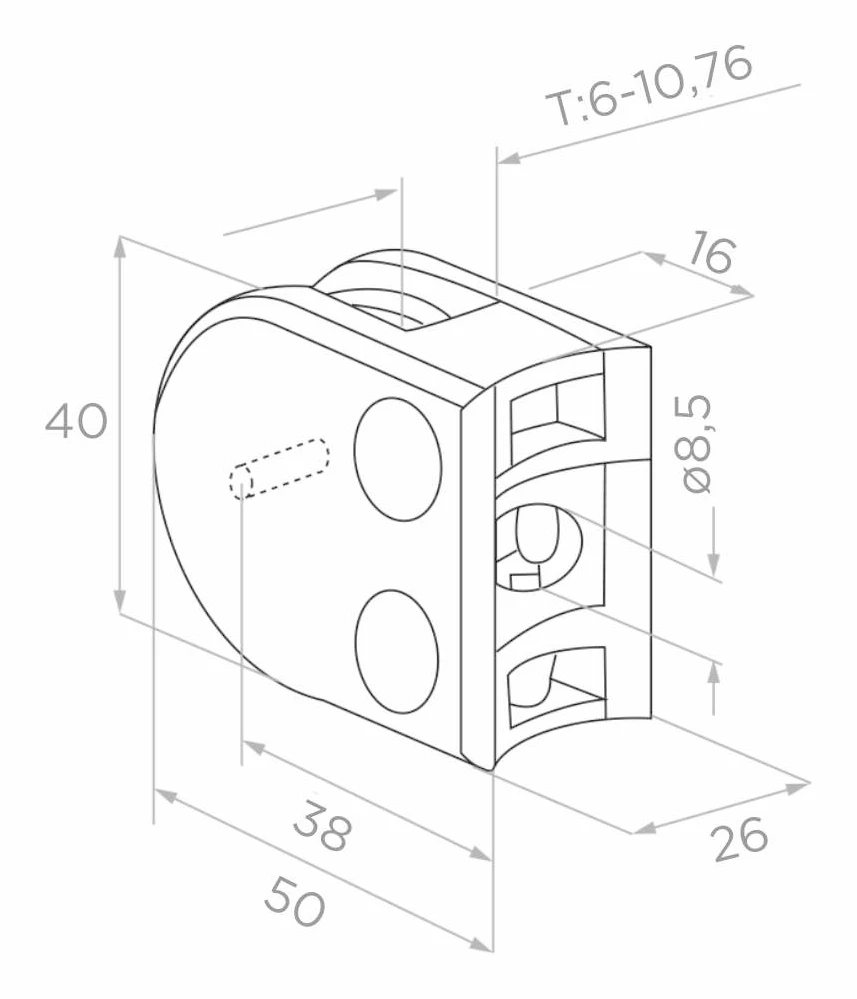

Výkres s rozměry držáku skla 50×40×26 mm s vyznačením tloušťky skla a průměru otvoru
Výkres s rozměry držáku skla 50×40×26 mm s vyznačením tloušťky skla a průměru otvoru

Rozměry a technické parametry

  • Délka (L): 50 mm
  • Výška (H): 40 mm
  • Šířka: 26 mm
  • Tloušťka skla (T): 6–10,76 mm
  • Průměr montážního otvoru: ø8,5 mm
  • Vzdálenost osy otvoru od čela: 38 mm
  • Průměr montážní trubky: 42,4 mm
  • Materiál: zamak (zinkový odlitek)
  • Povrch: surový (k dokončení, doporučeno práškové lakování)
  • Hmotnost: 0,16 kg
  • Objem: 52 cm³
  • EAN: 5901289670579

Gumová těsnění — výběr

Držák vyžaduje použití gumových těsnění, která je třeba zvolit podle tloušťky montovaného skla. Těsnění chrání tabuli před poškrábáním a zajišťují rovnoměrný přítlak po celé kontaktní ploše. Těsnění jsou dostupná jako samostatné příslušenství — při objednávce je vhodné rovnou zkompletovat celou montážní sadu.

Použití

Držák je univerzálním prvkem systému zábradlí na bázi trubky ø42,4 mm. Uplatní se při montáži skleněných výplní zábradlí na balkonech, terasách, schodištích, ale také v oplocení a skleněných příčkách. Možnost použití skla o tloušťce od 6 mm (jednoduchá tvrzená skla) do 10,76 mm (laminované sklo VSG) poskytuje široké možnosti projektového uplatnění.
