PSG

Držák skla 6-10,76 mm 45x45x26 mm pin AISI 304 systém 42,4 mm satén

Přejít na zpětnou vazbu k produktu

Držák ze oceli AISI 304 v saténovém provedení pro uchycení skla 6–10,76 mm na trubku 42,4 mm, rozměry 45×45×26 mm, montáž šroubováním, hmotnost 0,2 kg.

Přejít na úplný popis
s DPH bez DPH
Cena 77,89 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem (velké množství)
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážní systém 42,4 mm
  • Tloušťka skla [mm] 6-10,76

Popis

Držák skla 45×45 mm s konzolou pro trubku 42,4 mm – ocel AISI 304 satén

Držák skla s konzolou je robustní montážní prvek určený k uchycení skleněných panelů o tloušťce od 6 do 10,76 mm na trubky o průměru 42,4 mm. Vyrobený z nerezové oceli AISI 304 s povrchovou úpravou satén zajišťuje vysokou odolnost proti korozi a estetický, moderní vzhled – jak uvnitř budovy, tak i na venkovních aplikacích.

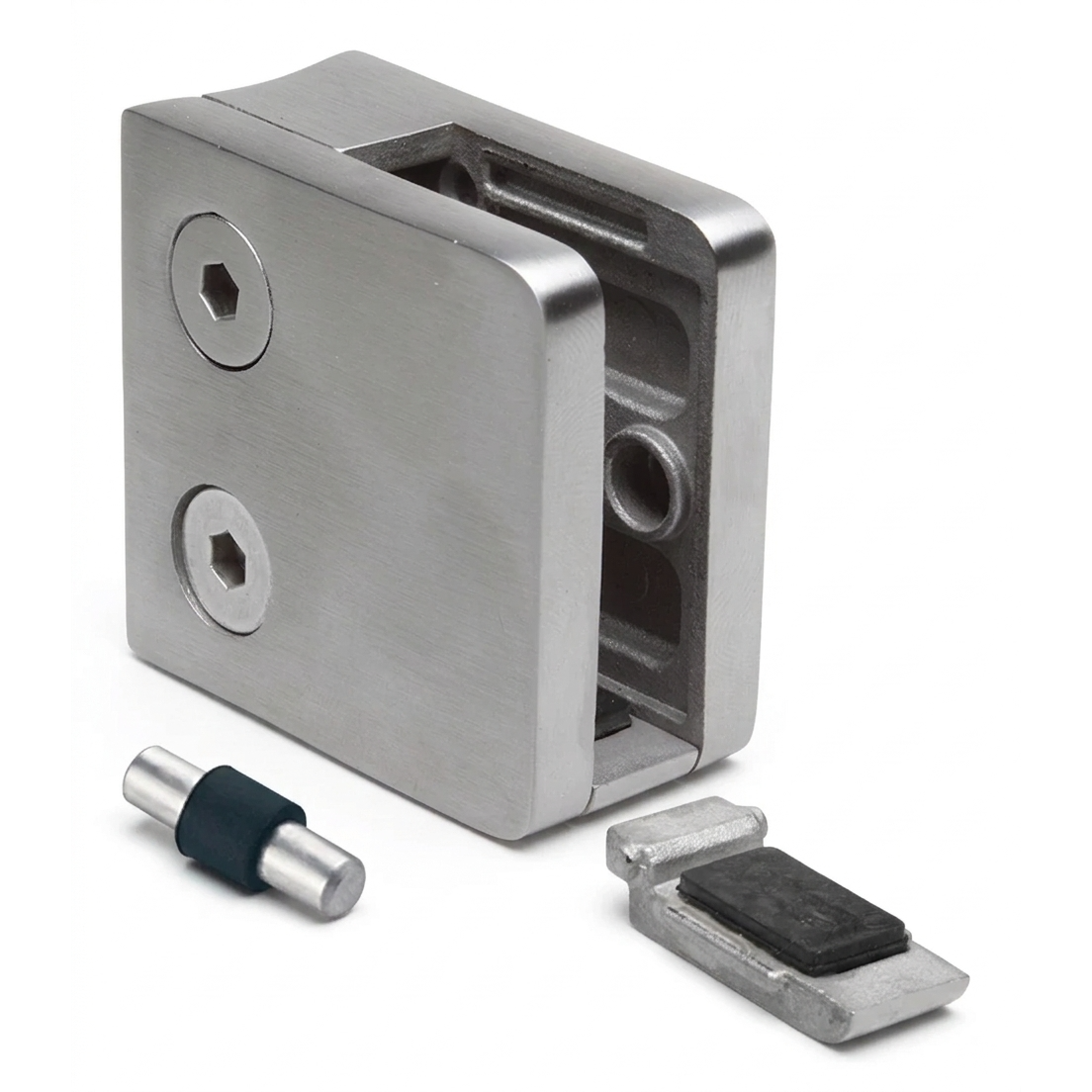

Držák skla 45x45 mm s konzolou, zajišťovacím pinem a přítlačnou gumičkou – nerezová ocel satén
Držák skla 45x45 mm s konzolou, zajišťovacím pinem a přítlačnou gumičkou – nerezová ocel satén

Praktické řešení pro montéra

Držák se montuje zašroubováním na trubku o průměru 42,4 mm. Součástí sady je zajišťovací pin a montážní konzola, díky čemuž je instalace rychlá a nevyžaduje žádné další spojovací prvky. Dva imbusové šrouby umožňují přesné nastavení přítlaku skla bez nutnosti demontáže celého držáku – to představuje výraznou úsporu času na stavbě.

Zadní stěna držáku je zaoblená, což zajišťuje dokonalé přizpůsobení kulatému průřezu montážní trubky. Montážní otvor o průměru ø8,5 mm s roztečí 18 mm od zadní hrany zaručuje spolehlivé usazení na nosné konstrukci.

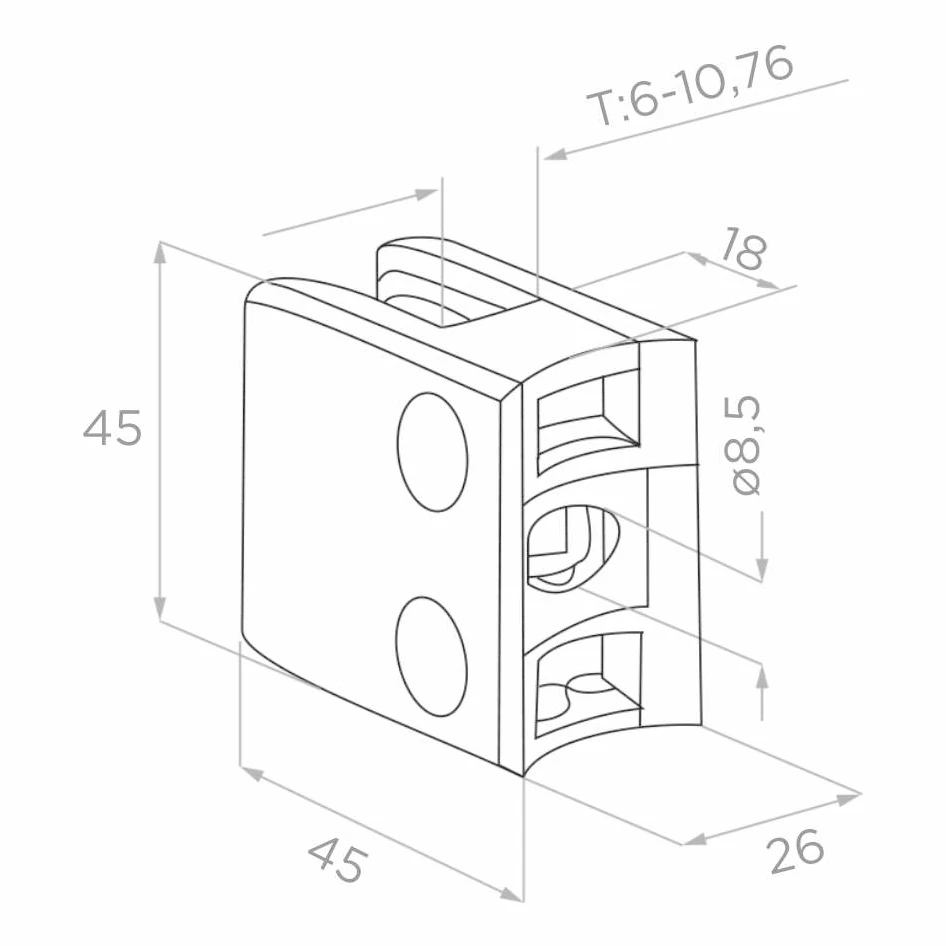

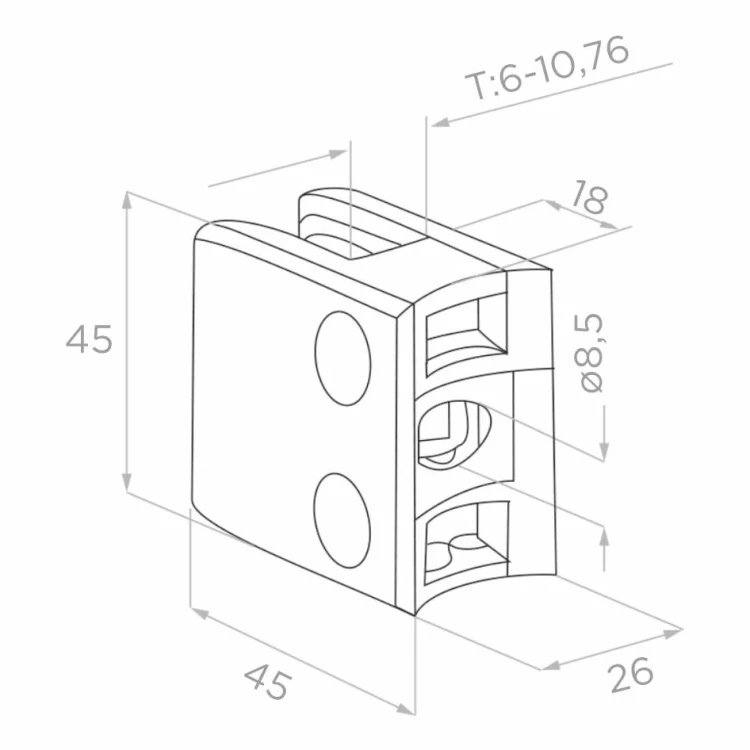

Výkres s rozměry držáku skla 45×45×26 mm s označením rozměrů a rozsahu tloušťky skla
Výkres s rozměry držáku skla 45×45×26 mm s označením rozměrů a rozsahu tloušťky skla

Rozměry a technické parametry

  • Výška (H): 45 mm
  • Délka (L): 45 mm
  • Šířka: 26 mm
  • Rozsah tloušťky skla: 6–10,76 mm
  • Průměr montážního otvoru: ø8,5 mm
  • Vzdálenost osy otvoru od hrany: 18 mm
  • Průměr montážní trubky: 42,4 mm
  • Materiál: nerezová ocel AISI 304
  • Povrchová úprava: satén
  • Způsob montáže: zašroubování na trubku
  • Hmotnost: 0,2 kg
  • Objem: 52,65 cm³
  • EAN: 5903313200462

Informace o těsněních

Držák vyžaduje použití gumových těsnění, která je třeba zvolit podle tloušťky montovaného skla. Těsnění jsou dostupná jako samostatné příslušenství – při objednávce vyberte variantu označenou písmenem D, kompatibilní s tímto držákem. Správně zvolené těsnění zajišťuje rovnoměrný přítlak a chrání povrch skla před poškozením.

Použití

Držák se uplatní všude tam, kde jsou skleněné panely uchyceny ke konstrukci z kulatých trubek o průměru 42,4 mm – zejména ve skleněných zábradlích, balkonových zástěnách, příčkách a skleněných opláštěních. Povrchová úprava satén harmonicky ladí s moderními systémy zábradlí z nerezové oceli.
