Držák skla 50x40x26 mm s pinem, sklo 6-10,76 mm, AISI 304, systém 42,4 mm, satén

Přejít na zpětnou vazbu k produktu

Držák skla z oceli AISI 304 v saténovém provedení, pro panely 6–10,76 mm na trubku 42,4 mm, se zajišťovacím pinem; rozměry 50×40×26 mm, hmotnost 0,18 kg.

Přejít na úplný popis
s DPH bez DPH
Cena 58,50 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážní systém 42,4 mm
  • Tloušťka skla [mm] 6-10,76

Popis

Bodový držák skla fi 50 AISI 304 – závit M10, satén, sklo 8–17,52 mm

Bodový držák skla fi 50 mm z nerezové oceli AISI 304 se saténovým povrchem — spolehlivé uchycení skel o tloušťce od 8 do 17,52 mm k rovným plochám. Produkt je vybaven závitovým distančním čepem M10, který zajišťuje rychlou a bezpečnou montáž bez nutnosti použití dalších adaptérů. Ideální řešení pro firmy realizující projekty skleněných zábradlí, opláštění a plotů.

Bodový držák skla fi 50 AISI 304 satén se závitovým distančním čepem M10
Bodový držák skla fi 50 AISI 304 satén se závitovým distančním čepem M10

Konstrukce a materiál

Držák je vyroben z nerezové oceli AISI 304 — jakosti s vysokou odolností proti korozi, osvědčené pro interiérové i exteriérové použití. Saténový povrch dodává prvku elegantní, matný vzhled, který se skvěle hodí k moderním architektonickým realizacím. Uvnitř držáku se nachází gumová těsnící vložka, která chrání sklo před poškrábáním a zajišťuje rovnoměrné rozložení tlaku. Součástí dodávky je závitový distanční čep M10×50 mm umožňující montáž přímo na rovnou plochu — zeď, sloupek nebo ocelovou konstrukci.

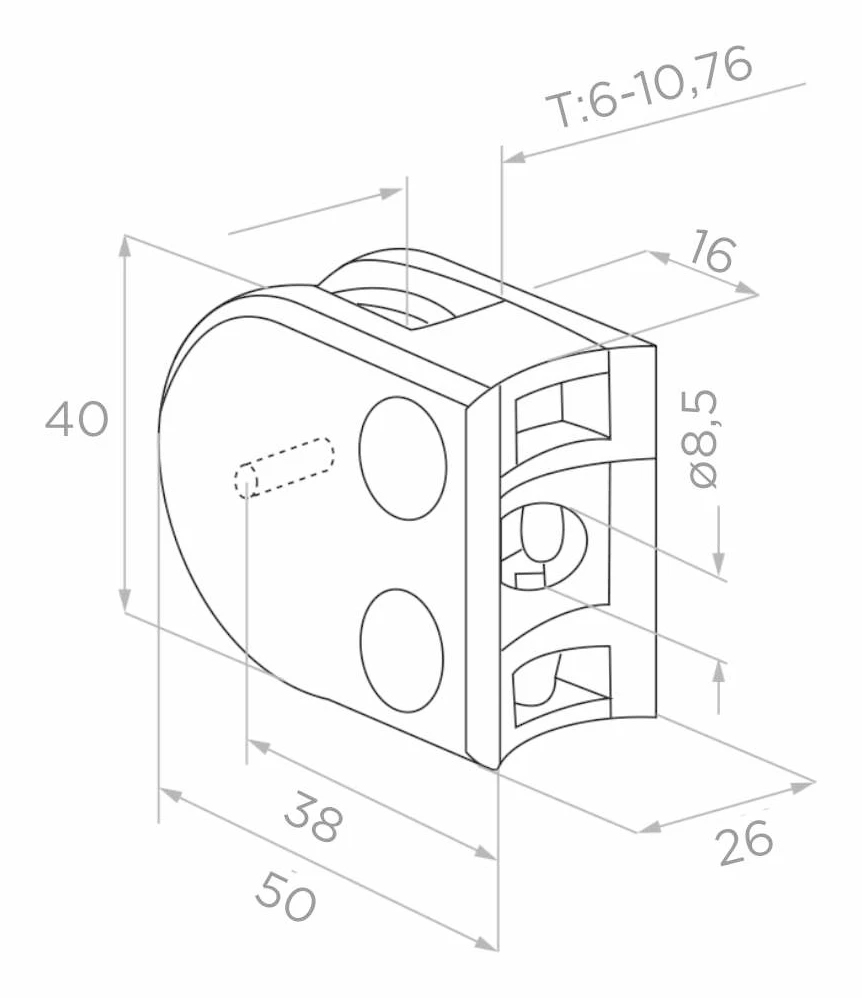

Technický výkres bodového držáku skla fi 50 s rozměry
Technický výkres bodového držáku skla fi 50 s rozměry

Rozměry a technické parametry

  • Materiál: nerezová ocel AISI 304
  • Povrchová úprava: satén
  • Průměr držáku: fi 50 mm
  • Výška: 40 mm
  • Celková šířka: 50 mm
  • Hloubka: 26 mm
  • Vnitřní šířka (základna): 38 mm
  • Šířka otvoru pro sklo: 16 mm
  • Průměr montážního otvoru: o 8,5 mm
  • Tloušťka skla: 8–17,52 mm
  • Závit distančního čepu: M10
  • Délka distančního čepu: 50 mm
  • Montážní systém: plochý (pro rovné plochy)
  • Způsob uchycení: šroubovaný (závitový distanční čep)
  • Hmotnost: 0,295 kg
  • EAN: 5901289670449

Použití

Držák je určen pro montáž kalených a laminovaných skel do systémů skleněných zábradlí, interiérových opláštění, plotů a skleněných příček. Díky montážnímu systému pro rovné plochy se uplatní při uchycení k betonovým a zděným stěnám, obdélníkovým ocelovým sloupkům i hliníkovým profilům. Univerzální rozsah tloušťky skla 8–17,52 mm umožňuje jeho použití jak s jednotlivými kaleného skly, tak se skly VSG/laminovanými — což výrazně snižuje počet skladových variant potřebných na stavbě.

Doplňující informace

  • Držák vyžaduje použití gumových těsnění — zvolte správnou tloušťku těsnění podle tloušťky montovaného skla
  • Gumová těsnění jsou dostupná jako samostatné příslušenství
  • Imbusové šrouby umožňují regulaci přítlaku bez demontáže držáku
