Dromet kotva kroužková rozpěrná PSRe M16x170/48 zinkovaná

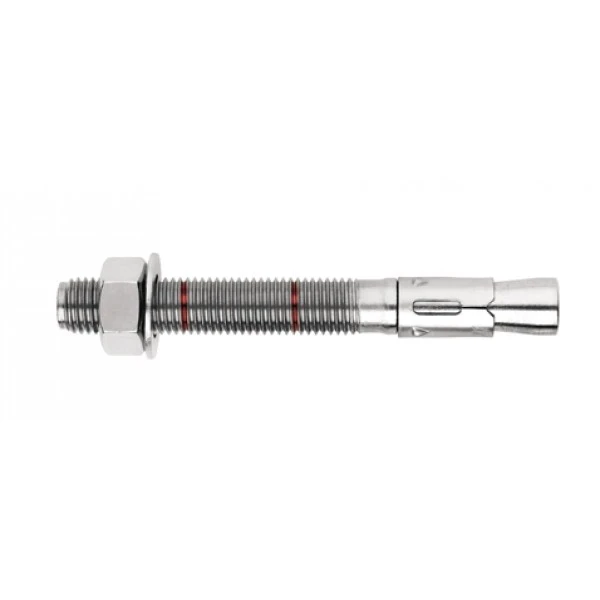

Kroužková rozpěrná kotva PSRe M16x170/48 značky Dromet je ocelový mechanický spojovací prvek určený k trvalému kotvení profilů, kovových konstrukcí, mříží, zábradlí, strojů a dalších prvků vybavení objektu do betonových podkladů. Díky kroužkové konstrukci s maticí a podložkou zajišťuje spolehlivý přenos zatížení v nepopraskaném betonu od třídy min. B20 (C16/20), v přírodním kameni s hutnou strukturou a v plné cihle.
Kotva má Evropské technické posouzení ETA 05/0242, certifikát CE a národní osvědčení AT-15-7574/2008, což potvrzuje její soulad s bezpečnostními požadavky a umožňuje použití v nosných konstrukčních spojích. Protikorozní ochrana ve formě elektrolytického zinku chrání spojovací prvek před korozí ve vnitřních a mírně vlhkých podmínkách.
Rozměry a technické parametry
- Označení: PSRe 16x170/48
- Závit: M16
- Průměr vrtání (fi): 16 mm
- Celková délka (L): 170 mm
- Tloušťka kotveného prvku (E): 48 mm
- Kotevní hloubka (F): 110 mm
- Hloubka otvoru (D): 168 mm
- Materiál: konstrukční ocel, elektrolytický zinek
- Konstrukce: kroužková s maticí a podložkou
- Hmotnost: 0,28 kg
- EAN: 5907518663800
- Prodejní jednotka: kus

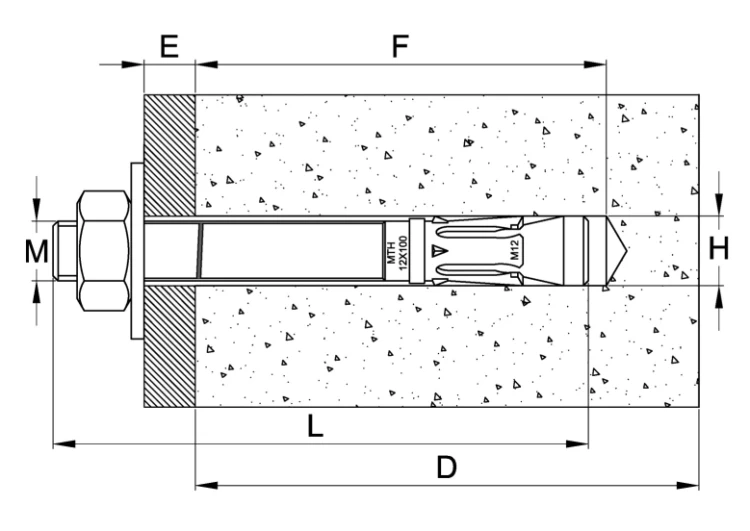

Montážní schéma znázorňuje řez kotvou usazenou v betonovém podkladu. Označení na výkresu odpovídají klíčovým montážním rozměrům: M – průměr závitu, L – celková délka kotvy, F – hloubka usazení v podkladu, E – tloušťka kotveného prvku (vyčnívající úsek), D – hloubka vyvrtaného otvoru, H – průměr montážního otvoru.
Montážní doporučení
- Montážní otvor vyvrtejte kolmo k rovině podkladu a důkladně jej vyčistěte od prachu
- Spojovací prvek zasuňte do otvoru pomocí lehkých úderů kladivem
- Montáž proveďte pomocí momentového klíče — zaručuje to správný utahovací moment
- Po rozepnutí kotvy by měla být podložka pod maticí pevně přitlačena ke kotvenému prvku
- Parametry uvedené v technickém osvědčení AT-15-7574/2008 nesmí být překročeny
Použití ve fotovoltaických instalacích: Kroužková kotva PSRe M16 se výborně osvědčuje při kotvení nosných konstrukcí pro FV panely k betonovým základům, patkám a pásům. Závit M16 zajišťuje vysokou nosnost spoje, nezbytnou při zatížení větrem působícím na pozemní instalace a instalace na plochých střechách.
Technické údaje
| Typ závitu | M16 |
| Délka [mm] | 170 |
