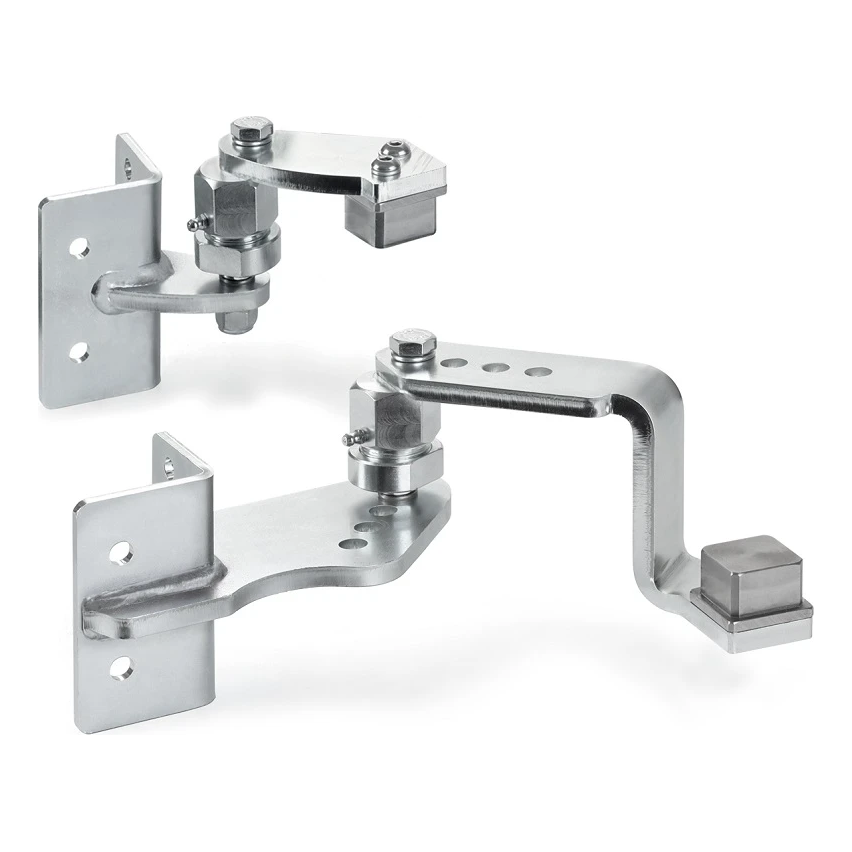

Comunello sada brankových pantů k přivaření na sloupek 40×40 mm – pravý, pro stoupající svahy
Zanechte zpětnou vazbu k produktu
Comunello sada brankových pantů k přivaření na sloupek 40×40 mm, pravý, galvanizovaná ocel. Pro křídlové brány na svazích do 10°. Maximální hmotnost křídla 120 kg, délka 3 m. S excentrickým kloubem a maznicemi.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 001-528
Vlastnosti produktu
[PIM] zawiasy #113
- Typ závitu M10
- Materiál Ocel
- Nastavení Ano
- Průměr 1
- Způsob montáže K zazdění
Popis
Comunello sada brankových pantů k přivaření na sloupek 40×40 mm – pravý, pro stoupající svahy
Comunello – kompletní sada pravých pantů k přivaření určená pro montáž křídlových bran na pozemcích se skloněným terénem. Díky vestavěnému kloubu s excentrickým šroubem instalatér přesně nastaví křídlo brány do horizontální polohy a vyrovná ho vzhledem ke sloupku — i při sklonu terénu do 10° (~20%). Je to hotové řešení, které eliminuje nutnost individuálního dohotovování regulačních prvků a výrazně zkracuje čas montáže.
Klíčové vlastnosti sady
- Určení: křídlové brány na stoupajících svazích
- Typ: pravý pant, k přivaření na sloupek
- Hodí se pro sloupky: 40 × 40 mm — ocelové a betonové
- Maximální délka křídla: 3 m
- Maximální hmotnost křídla: 120 kg
- Maximální úhel stoupání: 10° (~20%)
- Nastavitelný sklon křídla — kloub s excentrickým šroubem
- Klouby vybavené maznicemi — mazání bez demontáže
- Konzoly se 4 montážními otvory
- Materiál: elektrolyticky galvanizovaná ocel
- Výrobce: Comunello
Excentrický mechanismus dává plnou kontrolu nad pozicí křídla brány. Stačí otočit kloub, abyste plynule nastavili úhel, bez nutnosti opětovného svařování či rozkrucování konstrukce. Maznice v kloubech umožňují snadné mazání během každoročních kontrol — prodlužují životnost pantů a zajišťují tichý, plynulý chod brány po léta.

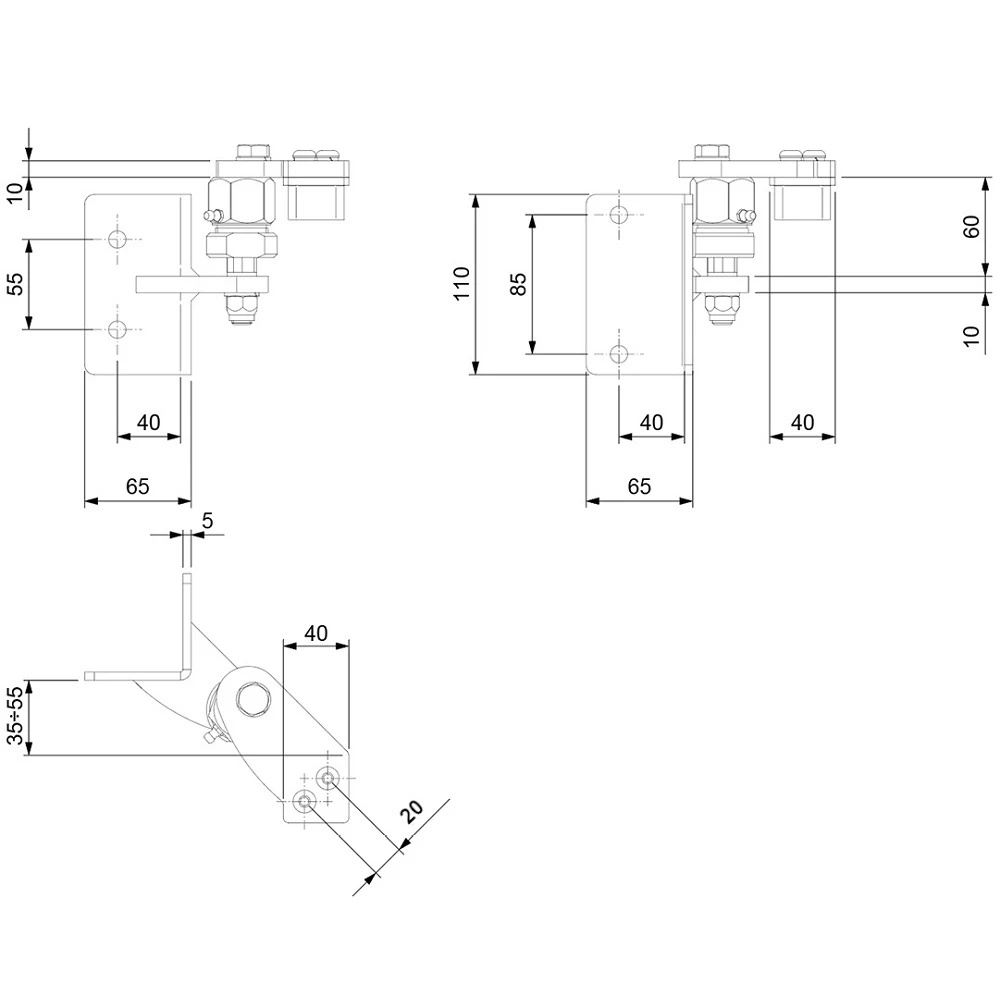

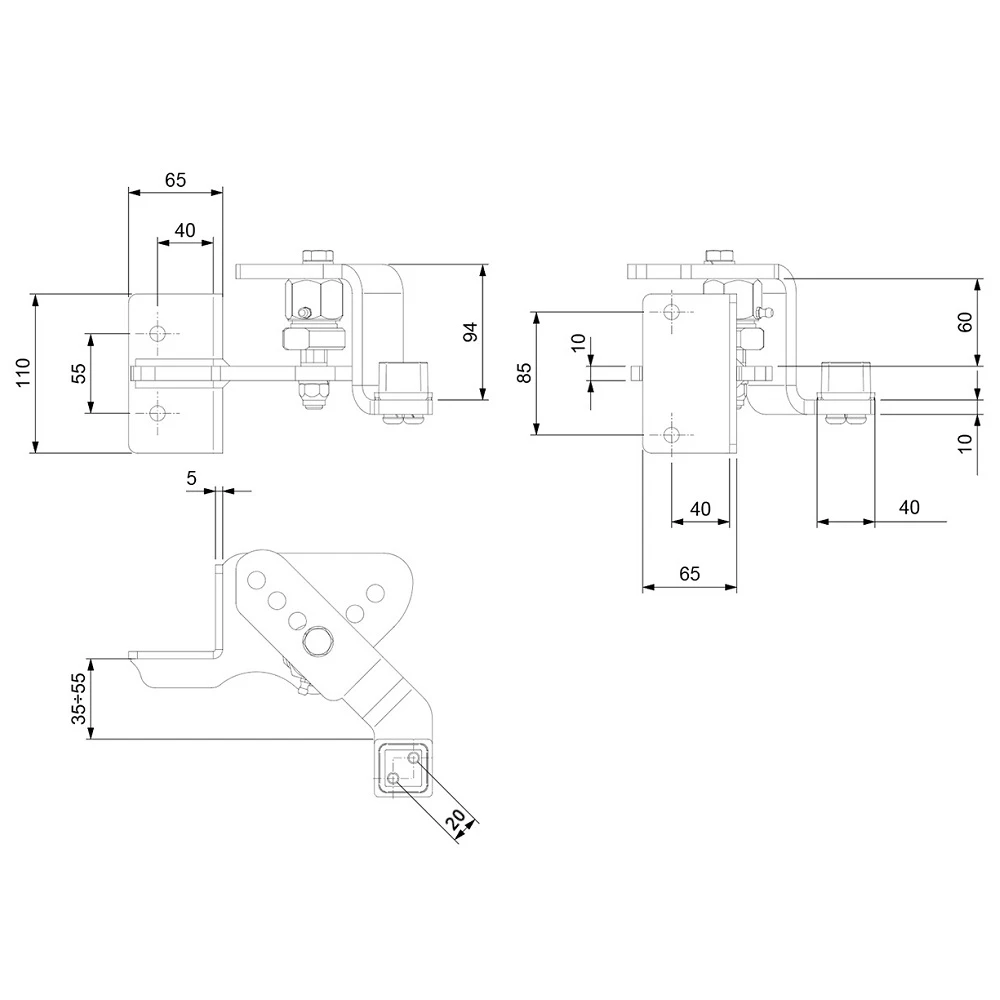

Rozměry a technické údaje
Horní pant (menší):
- Montážní plech (výška × šířka): 85 × 65 mm
- Rozteč montážních otvorů svisle: 55 mm
- Vzdálenost os otvorů od hrany plechu: 40 mm
- Výška mechanismu kloubu: 94 mm
- Světlost mezi rameny kloubu: 60 mm
- Tloušťka montážního plechu: 5 mm
- Tloušťka ramena kloubu: 10 mm
- Šířka prvku pro uchycení na křídlo: 40 mm
Spodní pant (větší):
- Montážní plech (výška × šířka): 110 × 65 mm
- Rozteč montážních otvorů svisle: 85 mm
- Vzdálenost os otvorů od hrany plechu: 40 mm
- Světlost mezi rameny kloubu: 60 mm
- Tloušťka montážního plechu: 5 mm
- Tloušťka ramen kloubu: 10 mm
- Šířka prvku pro uchycení na křídlo: 40 mm
Společné rozměry:
- Odsazení osy otáčení od montážního plechu (nastavitelné): 35–55 mm
- Posunutí osy otvoru v ucházecím prvku: 20 mm
- Celková délka sady (L): 220 mm
- Hmotnost sady: 5 kg
- EAN: 8028390517474
Sada určená pro montáž na ocelové i betonové sloupky. Konstrukce z galvanizované oceli zajišťuje odolnost proti korozi a dlouhodobý provoz ve venkovních podmínkách. Díky nastavitelnému odsazení osy otáčení (35–55 mm) instalatér flexibilně přizpůsobí montáž podmínkám na objektu.
